Đồng hồ chỉ thị pha HIOKI PD3129

Đồng hồ chỉ thị pha HIOKI PD3129 – kiểm tra thứ tự pha không tiếp xúc

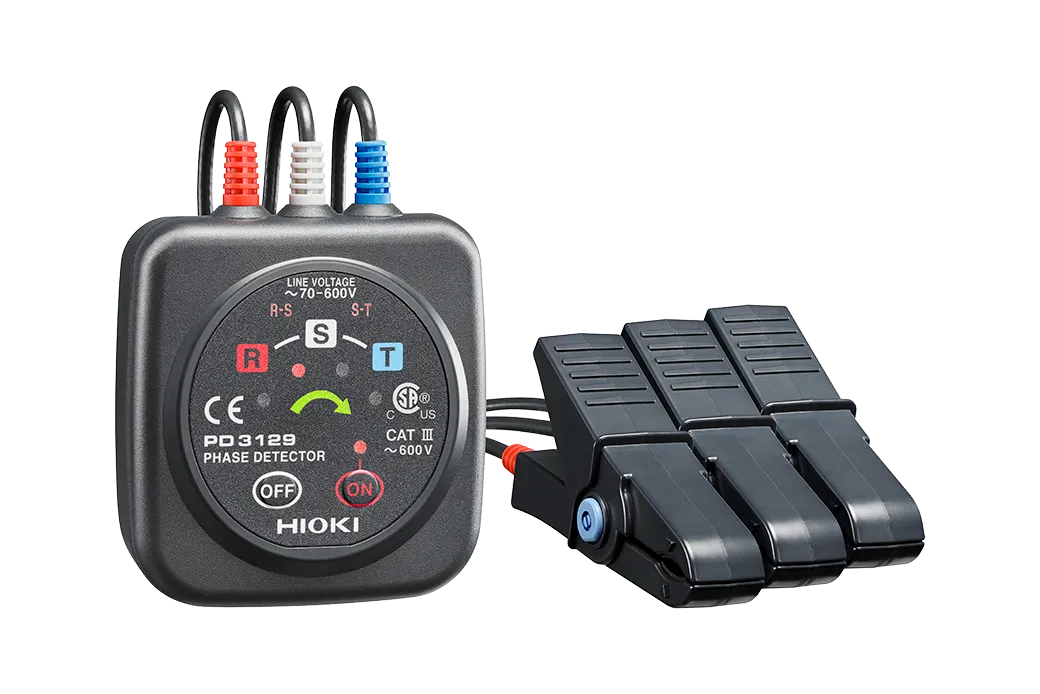

Đồng hồ chỉ thị pha HIOKI PD3129 là thiết bị kiểm tra thứ tự pha dành cho hệ thống điện xoay chiều ba pha. Thiết bị sử dụng ba đầu kẹp cảm ứng tĩnh điện để nhận biết tín hiệu qua lớp cách điện của dây dẫn, không cần để phần kim loại tiếp xúc trực tiếp với lõi điện. Nhờ đó, kỹ thuật viên có thể kiểm tra pha thuận, pha nghịch và tình trạng có điện trên đường dây nhanh chóng, trực quan hơn trong quá trình lắp đặt hoặc bảo trì.

Hioki là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935. Hãng phát triển nhiều dòng thiết bị phục vụ kiểm tra an toàn điện, bảo trì công nghiệp, nghiên cứu, sản xuất và quản lý chất lượng. Model PD3129 được thiết kế cho dây dẫn cách điện có kích thước nhỏ đến trung bình, phù hợp với tủ phân phối, mạch động lực và thiết bị điện ba pha trong nhà máy hoặc công trình.

Ưu điểm và tính năng nổi bật của HIOKI PD3129

• Kiểm tra thứ tự pha không tiếp xúc kim loại: ba đầu kẹp chỉ cần gắn bên ngoài lớp cách điện của dây R, S và T.
• Nhận biết pha thuận và pha nghịch trực quan: bốn đèn LED chạy theo chiều quay tương ứng với thứ tự pha.
• Mũi tên xanh báo pha thuận: giúp người vận hành đọc kết quả nhanh và thuận tiện chụp ảnh nghiệm thu.
• Cảnh báo bằng âm thanh: tiếng bíp ngắt quãng biểu thị pha thuận, âm liên tục biểu thị pha nghịch.
• Kiểm tra dây đang mang điện: các đèn R-S và S-T hỗ trợ xác nhận tín hiệu điện áp giữa các pha trước khi đọc thứ tự pha.
• Đế nam châm phía sau: cho phép cố định thiết bị lên bề mặt kim loại của tủ điện, giúp kỹ thuật viên rảnh tay thao tác.
• Kiểm tra pin và tự động tắt nguồn: hạn chế tình trạng hết pin đột ngột và giảm tiêu hao năng lượng khi quên tắt thiết bị.

Thông số kỹ thuật cơ bản

Hạng mục	Thông tin
Chức năng	Phát hiện thứ tự pha thuận và pha nghịch của nguồn điện ba pha
Phương pháp phát hiện điện áp	Cảm ứng tĩnh điện qua lớp cách điện của dây dẫn
Dải điện áp làm việc	Điện xoay chiều ba pha từ 70 V đến 600 V, dạng sóng sin liên tục
Dải tần số	45 Hz đến 66 Hz
Dây dẫn tương thích	Dây cách điện có đường kính ngoài từ 2,4 mm đến 17 mm; dây IV hoặc HIV từ 2 mm² đến 100 mm², dây CV từ 2 mm² đến 60 mm²
Chỉ thị pha thuận	Bốn LED chạy theo chiều kim đồng hồ, mũi tên xanh sáng và còi phát âm ngắt quãng
Chỉ thị pha nghịch	Bốn LED chạy ngược chiều kim đồng hồ, mũi tên không sáng và còi phát âm liên tục
Cấp an toàn đo lường	CAT III 600 V
Nguồn cấp	Hai pin AA
Tự động tắt nguồn	Tự tắt sau khoảng 15 phút không thao tác
Kích thước thân máy	Khoảng 70 mm × 75 mm × 30 mm
Khối lượng	Khoảng 200 g, bao gồm pin
Chiều dài dây đầu kẹp	Khoảng 0,7 m
Phụ kiện tiêu chuẩn	Hộp đựng, dây đeo, ống xoắn bảo vệ dây, pin và tài liệu hướng dẫn

Chức năng, nguyên lý hoạt động và ứng dụng

Cách kết nối HIOKI PD3129 với hệ thống điện ba pha

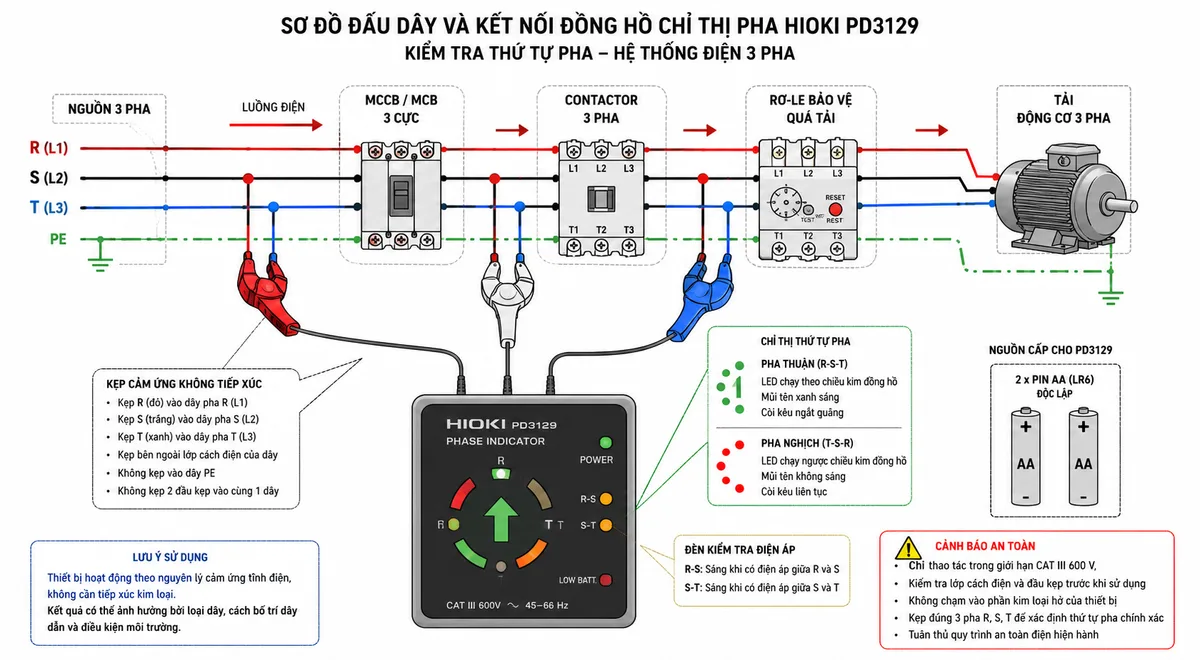

PD3129 không được đấu nối tiếp vào mạch điện và cũng không cần chạm trực tiếp vào phần dẫn điện. Người vận hành gắn lần lượt ba đầu kẹp màu đỏ, trắng và xanh lên bên ngoài lớp cách điện của ba dây pha R, S và T. Mỗi đầu kẹp phải bao quanh một dây pha riêng biệt và được đặt đúng theo ký hiệu trên thiết bị.

Trước khi kiểm tra thứ tự pha, cần xác nhận các đầu kẹp và dây tín hiệu không bị nứt, đứt hoặc lộ phần dẫn điện. Sau khi bật nguồn, kỹ thuật viên nên thực hiện bước kiểm tra hoạt động trên một đường dây đang mang điện phù hợp. Khi kết nối thực tế, phải gắn đủ ba đầu kẹp lên ba dây của mạch điện xoay chiều ba pha; việc chỉ gắn một hoặc hai đầu kẹp không tạo thành phép kiểm tra thứ tự pha hoàn chỉnh.

Nguyên lý cảm ứng tĩnh điện không tiếp xúc

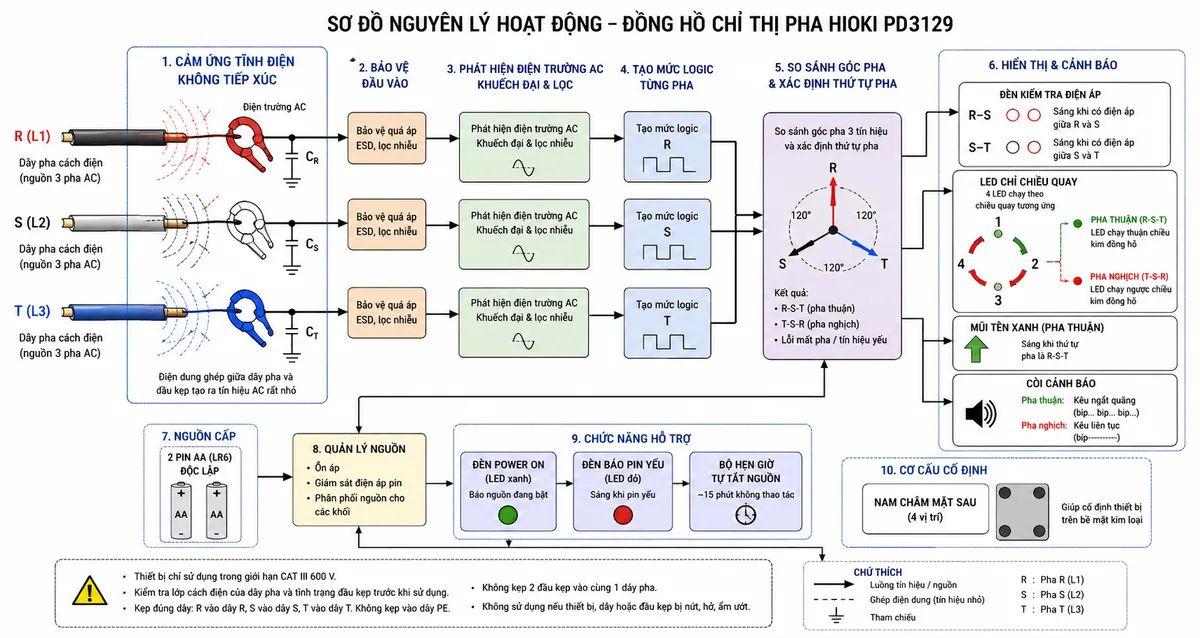

Mỗi đầu kẹp của HIOKI PD3129 chứa điện cực cảm biến được cách ly với lõi dây dẫn. Điện trường xoay chiều của từng dây pha tạo ra dòng cảm ứng rất nhỏ thông qua điện dung ghép giữa lõi dây, lớp cách điện và điện cực cảm biến. Tín hiệu thu được được đưa qua mạch bảo vệ, khuếch đại và lọc để tách thành ba tín hiệu đại diện cho R, S và T.

Khối xử lý bên trong so sánh thời điểm và góc pha của ba tín hiệu. Khi trình tự tín hiệu là R-S-T, thiết bị xác định thứ tự pha thuận, điều khiển LED chạy theo chiều kim đồng hồ, bật mũi tên xanh và phát còi ngắt quãng. Khi trình tự là T-S-R, thiết bị xác định thứ tự pha nghịch, điều khiển LED chạy ngược chiều kim đồng hồ và phát âm liên tục.

Do cảm biến hoạt động theo nguyên lý điện trường, kết quả có thể chịu ảnh hưởng bởi dây có lớp chống nhiễu, cách bố trí dây, điện thế so với đất hoặc điều kiện môi trường. Việc đèn báo điện áp không sáng không được xem là căn cứ duy nhất để kết luận dây đã hoàn toàn mất điện. Người sử dụng vẫn phải áp dụng quy trình cô lập nguồn, khóa nguồn và kiểm tra hết điện bằng thiết bị phù hợp trước khi chạm vào dây dẫn.

Ứng dụng thực tế

• Kiểm tra thứ tự pha sau khi lắp đặt hoặc cải tạo tủ điện ba pha.
• Xác nhận chiều pha trước khi chạy thử động cơ, máy bơm, quạt, máy nén khí và băng tải.
• Phát hiện nguy cơ động cơ quay ngược sau khi thay cáp, thay contactor hoặc sửa chữa hệ thống.
• Kiểm tra đường cấp nguồn cho máy móc sản xuất, hệ thống HVAC, thang máy và thiết bị cơ điện công trình.
• Hỗ trợ nghiệm thu điện, bảo trì định kỳ và ghi nhận kết quả bằng hình ảnh trong báo cáo kỹ thuật.
• Kiểm tra nhanh các dây pha có kích thước phù hợp mà không cần tháo đầu cốt hoặc làm hở lõi dẫn điện.

Cam kết và nơi mua Đồng hồ chỉ thị pha HIOKI PD3129

Khi lựa chọn HIOKI PD3129 chính hãng, khách hàng cần kiểm tra đúng model, phạm vi điện áp, kích thước dây dẫn tương thích, phụ kiện đi kèm và điều kiện bảo hành. Đây là yếu tố quan trọng để thiết bị hoạt động ổn định và đáp ứng đúng yêu cầu kiểm tra hệ thống điện ba pha.

Quý khách có nhu cầu mua Đồng hồ chỉ thị pha HIOKI PD3129 có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng sản phẩm, nhận báo giá, thông tin kỹ thuật, chứng từ hàng hóa và chính sách hỗ trợ phù hợp. Đội ngũ kỹ thuật sẽ hỗ trợ đối chiếu kích thước dây, môi trường đo và yêu cầu an toàn trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

HIOKI PD3129 dùng để làm gì?

HIOKI PD3129 dùng để xác định thứ tự pha thuận hoặc pha nghịch của nguồn điện xoay chiều ba pha. Thiết bị cũng hỗ trợ kiểm tra tín hiệu điện áp giữa các pha thông qua đèn R-S và S-T.

PD3129 có cần bóc lớp cách điện của dây dẫn không?

Không. Ba đầu kẹp của thiết bị nhận biết điện trường qua lớp cách điện bằng phương pháp cảm ứng tĩnh điện. Người sử dụng chỉ cần gắn đầu kẹp lên bên ngoài dây dẫn còn nguyên lớp cách điện.

PD3129 khác PD3129-10 ở điểm nào?

PD3129 được thiết kế cho dây dẫn có đường kính nhỏ hơn, trong khi PD3129-10 sử dụng đầu kẹp lớn để làm việc với dây dẫn có đường kính và tiết diện lớn hơn. Hai model cũng có phạm vi điện áp và cấp an toàn đo lường khác nhau.

Làm thế nào để nhận biết pha thuận trên PD3129?

Khi thiết bị phát hiện pha thuận, bốn LED chỉ thị sẽ chạy theo chiều kim đồng hồ, mũi tên trung tâm phát sáng màu xanh và còi phát âm ngắt quãng.

Biểu hiện nào cho biết hệ thống đang đấu pha nghịch?

Khi phát hiện pha nghịch, bốn LED chạy ngược chiều kim đồng hồ, mũi tên xanh không sáng và còi phát ra âm liên tục. Cần kiểm tra lại thứ tự đấu dây trước khi vận hành tải ba pha.

PD3129 có dùng để xác nhận dây đã mất điện hoàn toàn không?

Không nên sử dụng thiết bị làm phương tiện duy nhất để xác nhận an toàn trước khi chạm vào dây. Trong một số điều kiện, đèn báo có thể không sáng dù đường dây vẫn có điện. Kỹ thuật viên phải thực hiện đầy đủ quy trình cô lập nguồn và kiểm tra hết điện bằng thiết bị chuyên dụng.

Có thể dùng PD3129 cho nguồn điện một pha không?

PD3129 được thiết kế để kiểm tra thứ tự pha của mạch điện xoay chiều ba pha. Thiết bị không thực hiện phép kiểm tra thứ tự pha hoàn chỉnh trên nguồn một pha hoặc khi chỉ gắn một hay hai đầu kẹp.
