Đồng hồ chỉ thị pha HIOKI PD3259-50

Giới thiệu Đồng hồ chỉ thị pha HIOKI PD3259-50 và nguồn gốc thương hiệu

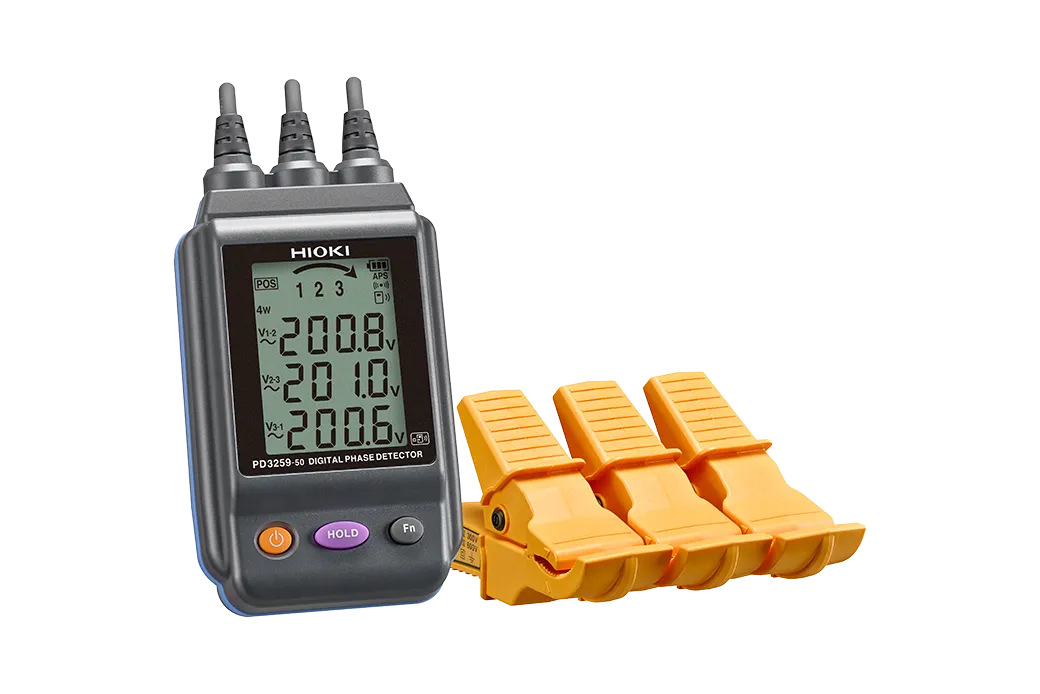

Đồng hồ chỉ thị pha HIOKI PD3259-50 là thiết bị kiểm tra hệ thống điện ba pha tích hợp đồng thời chức năng xác định thứ tự pha, đo ba điện áp dây và đo tần số. Ba cảm biến điện áp được kẹp trực tiếp lên lớp cách điện của dây dẫn, giúp kỹ thuật viên hoàn thành nhiều bước kiểm tra chỉ trong một lần kết nối mà không phải bóc cách điện hoặc tiếp xúc với lõi dẫn.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935. Hãng tập trung phát triển các thiết bị đo lường phục vụ nghiên cứu, sản xuất, lắp đặt và bảo trì hệ thống điện. Sản phẩm mang model PD3259-50, xuất xứ Nhật Bản, phù hợp với kỹ sư điện, đơn vị thi công cơ điện, bộ phận bảo trì nhà máy và các tổ chức kiểm định an toàn điện.

Điểm khác biệt của thiết bị là công nghệ cảm biến điện áp không có phần kim loại tiếp xúc với đối tượng đo. Nhờ đó, người vận hành có thể kiểm tra thứ tự pha và điện áp của mạch đang mang điện bằng cách kẹp cảm biến bên ngoài từng dây pha có cách điện.

Ưu điểm và tính năng nổi bật của HIOKI PD3259-50

• Đo điện áp ba pha và kiểm tra thứ tự pha đồng thời, giảm số lần thao tác so với phương pháp dùng riêng đồng hồ vạn năng và máy chỉ thị pha.
• Cảm biến điện áp không tiếp xúc kim loại được kẹp bên ngoài lớp cách điện, hạn chế nguy cơ chạm điện và ngắn mạch do đầu đo kim loại.
• Hiển thị cùng lúc ba giá trị điện áp dây, giúp người dùng nhanh chóng so sánh điện áp giữa các pha.
• Nhận biết pha thuận và pha nghịch bằng biểu tượng, chiều mũi tên, màu đèn nền và âm báo dễ phân biệt.
• Tích hợp đo tần số, giữ kết quả đo, cảnh báo pin yếu, tự động tiết kiệm pin và đèn nền hỗ trợ làm việc trong tủ điện thiếu sáng.
• Đáp ứng CAT IV 600 V, thích hợp cho công việc tại tủ phân phối, đầu nguồn và các vị trí có mức quá điện áp quá độ cao.
• Thân máy đạt cấp bảo vệ IP54, không bao gồm các cảm biến điện áp, hỗ trợ sử dụng trong môi trường công nghiệp nhiều bụi hoặc có nguy cơ bắn nước nhẹ.
• Có thể bổ sung bộ chuyển đổi không dây Z3210 để truyền dữ liệu qua Bluetooth tới điện thoại hoặc máy tính bảng.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông tin
Hệ thống đo	Mạch điện ba pha 3 dây hoặc ba pha 4 dây
Đại lượng đo	Điện áp dây–dây, điện áp pha so với điểm trung tính ảo ở mức tham khảo, thứ tự pha và tần số
Dải điện áp ba pha	90,0 V đến 520,0 V AC
Dải tần số	45 Hz đến 66 Hz
Độ chính xác điện áp dây–dây	±2,0% giá trị đọc ±8 chữ số; thời hạn đảm bảo độ chính xác 1 năm
Độ chính xác tần số	±0,5% giá trị đọc ±1 chữ số
Phương pháp cảm biến điện áp	Phương pháp triệt tiêu điện dung ghép
Phương pháp đo điện áp	Lấy mẫu kỹ thuật số, True RMS
Đường kính ngoài dây đo được	6 mm đến 30 mm
Đối tượng đo	Dây dẫn có cách điện hoặc phần kim loại; không hỗ trợ cáp có màn chắn
Thời gian đáp ứng	Không quá 3 giây
Tốc độ cập nhật hiển thị	500 ms ±10 ms
Cấp đo lường	CAT IV 600 V, điện áp định mức tối đa so với đất 600 V
Cấp bảo vệ	IP54 đối với thân máy, không bao gồm cảm biến điện áp
Nguồn cấp	4 pin AA loại LR6 kiềm hoặc HR6 NiMH; bộ tiêu chuẩn kèm 4 pin LR6
Thời gian hoạt động tham khảo	Khoảng 5 giờ với pin LR6, tắt đèn nền, không lắp Z3210 và ở trạng thái chờ
Kích thước thân máy	Khoảng 84 × 146 × 46 mm
Khối lượng	Khoảng 590 g, bao gồm pin
Chiều dài dây cảm biến	Khoảng 0,5 m
Kết nối không dây	Hỗ trợ bộ chuyển đổi Z3210 tùy chọn; Z3210 không đi kèm phiên bản PD3259-50

Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI PD3259-50

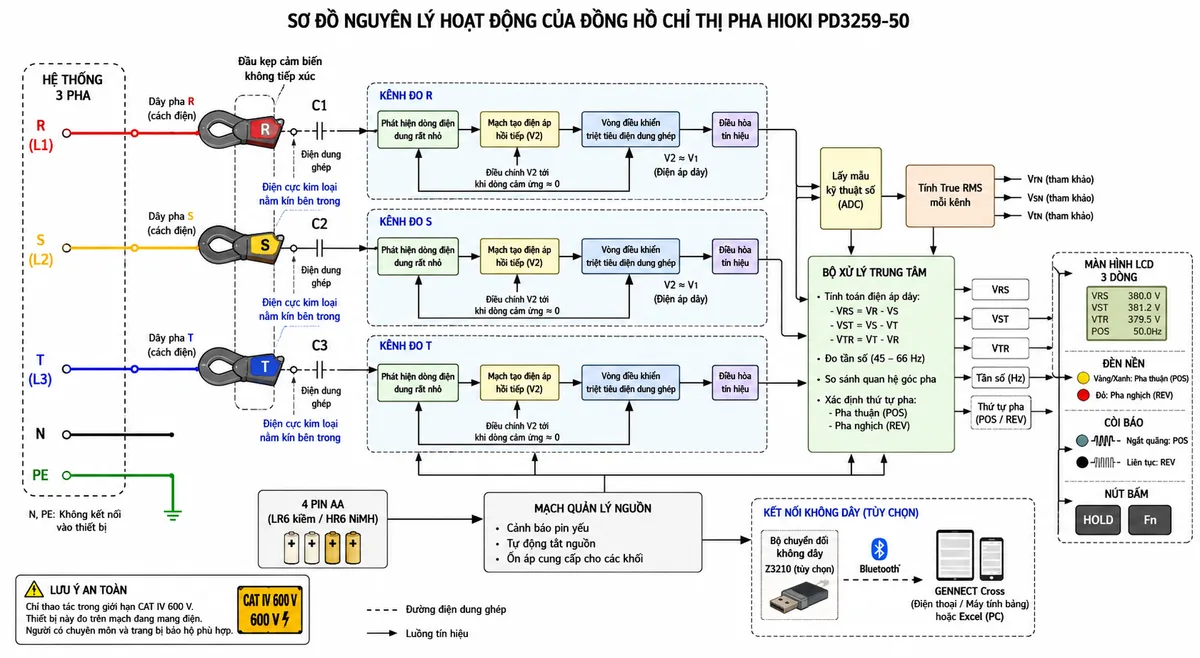

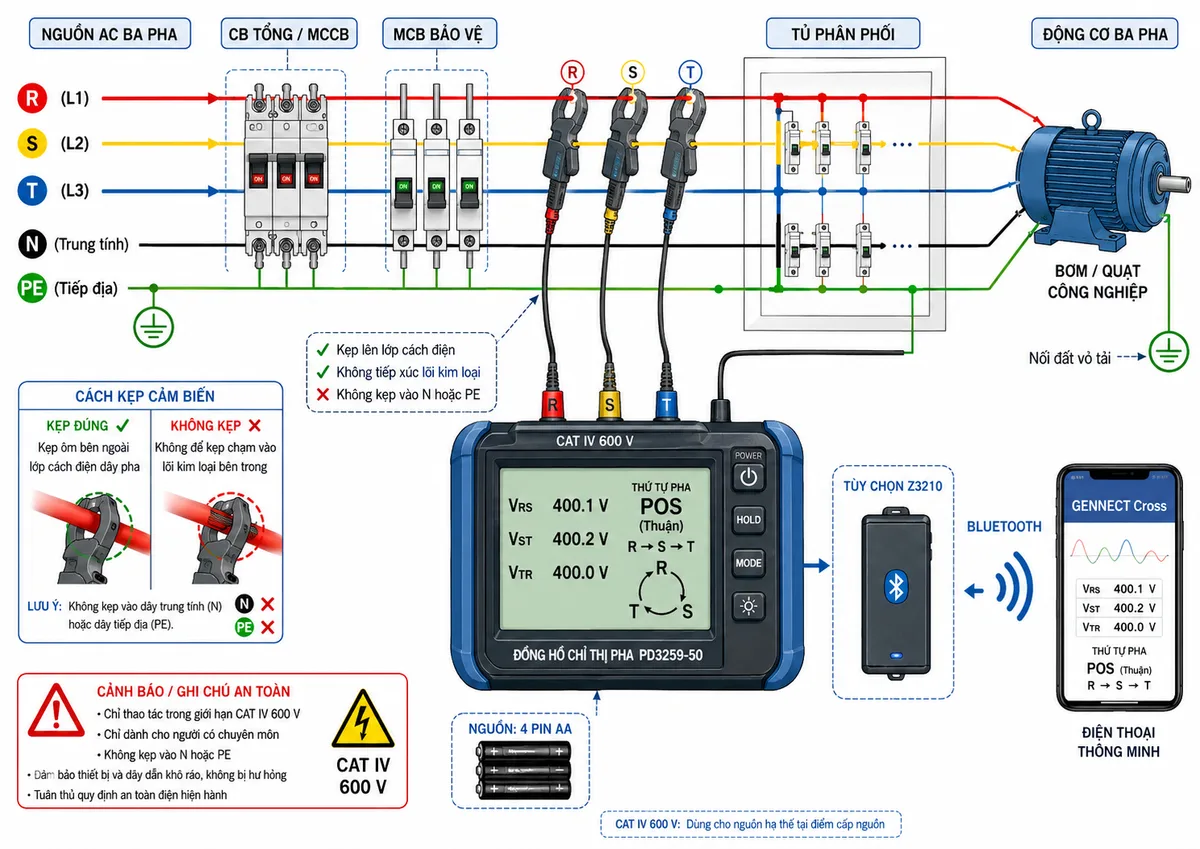

Sơ đồ kết nối và cách bố trí cảm biến

Trong hệ thống điện ba pha, ba cảm biến được ký hiệu R, S và T hoặc 1, 2 và 3. Người dùng kẹp từng cảm biến lên đúng dây pha tương ứng sau thiết bị bảo vệ của hệ thống. Các hàm kẹp phải ôm riêng từng dây dẫn và phần ký hiệu trên cảm biến phải hướng đúng về phía dây cần đo.

Thiết bị sử dụng pin bên trong nên không cần lấy nguồn từ tủ điện. Đối với hệ thống ba pha 4 dây, cảm biến chỉ kẹp lên ba dây pha; dây trung tính N và dây bảo vệ PE không phải là đầu vào đo thứ tự pha của thiết bị.

Đo đồng thời ba điện áp dây

Sau khi ba cảm biến được kẹp đúng vị trí, HIOKI PD3259-50 đo đồng thời VRS, VST và VTR, tương ứng với điện áp giữa từng cặp dây pha. Ba kết quả xuất hiện trên cùng màn hình, cho phép kỹ thuật viên nhanh chóng phát hiện pha bị sụt áp hoặc sự chênh lệch bất thường giữa các cặp pha.

Thiết bị còn có thể hiển thị điện áp từng pha so với một điểm trung tính ảo. Các giá trị này chỉ mang tính tham khảo vì máy không kết nối trực tiếp với dây trung tính hoặc điểm đất thực tế.

Xác định pha thuận và pha nghịch

Bộ xử lý so sánh quan hệ thời gian và góc pha của ba tín hiệu để xác định trình tự xuất hiện của các pha. Khi nhận dạng thứ tự pha thuận, màn hình hiển thị trạng thái POS, đèn nền màu vàng xanh và máy phát chuỗi âm báo ngắn. Khi phát hiện pha nghịch, màn hình hiển thị REV, đèn nền chuyển màu đỏ và còi phát âm liên tục.

Thông tin này đặc biệt quan trọng trước khi đóng điện cho động cơ, bơm, quạt, máy nén hoặc băng tải. Đấu sai thứ tự pha có thể khiến động cơ quay ngược, làm sai chiều chuyển động của máy và gây hư hỏng cơ khí.

Nguyên lý đo điện áp không tiếp xúc kim loại

Mỗi cảm biến của thiết bị có một điện cực kim loại nằm kín bên trong vỏ cách điện. Khi kẹp cảm biến lên dây dẫn đang mang điện, giữa lõi dây và điện cực hình thành một điện dung ghép rất nhỏ, tạo ra dòng điện cảm ứng có cường độ thấp.

Mạch điều khiển bên trong tạo ra một điện áp hồi tiếp tại điện cực cảm biến và tự động điều chỉnh điện áp này cho tới khi dòng qua điện dung ghép tiến gần về không. Tại trạng thái cân bằng, điện áp được tạo ra bên trong cảm biến tương ứng với điện áp của dây dẫn. Phương pháp này được HIOKI gọi là triệt tiêu điện dung ghép, cho phép đo điện áp mà không phải tiếp xúc với phần kim loại hở của đối tượng.

Ba tín hiệu điện áp sau đó được lấy mẫu kỹ thuật số và xử lý theo phương pháp True RMS. Bộ xử lý tính các điện áp dây, tần số và quan hệ pha, rồi đưa kết quả tới màn hình LCD, đèn nền, còi báo và bộ nhớ giữ kết quả.

Truyền dữ liệu và lập báo cáo tại hiện trường

Khi lắp bộ chuyển đổi Z3210 tùy chọn, thiết bị có thể truyền kết quả đo qua Bluetooth tới ứng dụng GENNECT Cross. Người dùng có thể lưu dữ liệu, gắn kết quả lên ảnh hiện trường, ghi chú và tạo báo cáo ngay trên điện thoại hoặc máy tính bảng.

Ứng dụng còn hỗ trợ xem biểu đồ vector và đánh giá mức độ mất cân bằng dựa trên dữ liệu của PD3259-50. Chức năng nhập trực tiếp vào Excel giúp hạn chế lỗi ghi chép thủ công trong các công việc cần kiểm tra nhiều tủ điện hoặc nhiều động cơ.

Ứng dụng thực tế

• Kiểm tra thứ tự pha trước khi vận hành động cơ, máy bơm, quạt, máy nén và hệ thống băng tải.
• Nghiệm thu tủ điện, tủ phân phối, hệ thống cơ điện công trình và dây chuyền sản xuất.
• Kiểm tra lại thứ tự pha sau khi thay cáp, sửa chữa, mở rộng hoặc di chuyển thiết bị.
• Đo nhanh ba điện áp dây và tần số trong hoạt động bảo trì định kỳ.
• Ghi nhận kết quả kiểm tra tại nhiều vị trí và lập báo cáo điện tử khi kết hợp với Z3210.
• Hỗ trợ kỹ sư điện, đơn vị thi công MEP, đội bảo trì nhà máy, công ty điện lực và tổ chức kiểm định.

Lưu ý khi sử dụng

Việc đo được thực hiện trên mạch đang mang điện nên người vận hành phải có chuyên môn, sử dụng trang bị bảo hộ cách điện và tuân thủ quy trình an toàn điện tại nơi làm việc. Không sử dụng máy trên mạch vượt quá dải đo hoặc cấp đo lường được công bố, không chạm tay qua phần chắn bảo vệ của cảm biến và phải kiểm tra tình trạng dây cảm biến trước mỗi lần sử dụng.

Bề mặt cách điện bị ẩm, bẩn hoặc bám cặn có thể làm kết quả hiển thị thấp hơn điện áp thực. Cáp nhiều lõi, cáp có lớp cách điện quá dày hoặc cáp có màn chắn cũng có thể làm phép đo không chính xác; thiết bị không hỗ trợ đo trên cáp có màn chắn.

Cam kết và nơi mua HIOKI PD3259-50 chính hãng

Tài liệu hiện hành của HIOKI công bố thời hạn bảo hành sản phẩm là 3 năm và thời hạn đảm bảo độ chính xác là 1 năm. Điều kiện bảo hành áp dụng thực tế cần được xác nhận theo số serial, thị trường cung cấp và chính sách của hãng tại thời điểm mua.

Khi đặt hàng, khách hàng nên kiểm tra đúng mã PD3259-50, bộ phụ kiện tiêu chuẩn, phiếu bảo hành và nhu cầu mua thêm Wireless Adapter Z3210. Phiên bản PD3259-50 không bao gồm Z3210; khách hàng cần đặt thêm phụ kiện này khi muốn sử dụng Bluetooth và GENNECT Cross.

Để mua Đồng hồ chỉ thị pha HIOKI PD3259-50 chính hãng, nhận tư vấn lựa chọn phụ kiện, báo giá và hỗ trợ kỹ thuật, hãy liên hệ trực tiếp thietbicodien.

Câu hỏi thường gặp (FAQ) về HIOKI PD3259-50

HIOKI PD3259-50 có thể đo những đại lượng nào?

Thiết bị có thể kiểm tra thứ tự pha thuận hoặc nghịch, đo đồng thời ba điện áp dây của hệ thống ba pha và đo tần số. Máy cũng hiển thị điện áp từng pha theo điểm trung tính ảo ở mức tham khảo.

Có cần bóc lớp cách điện của dây khi đo không?

Không. Ba cảm biến được kẹp trực tiếp lên bên ngoài lớp cách điện của từng dây pha. Điện cực kim loại nằm kín bên trong cảm biến nên không tiếp xúc trực tiếp với lõi dẫn.

Dải điện áp sử dụng của PD3259-50 là bao nhiêu?

Thiết bị được thiết kế cho hệ thống ba pha từ 90,0 V đến 520,0 V AC, tần số từ 45 Hz đến 66 Hz. Cấp đo lường tối đa của máy là CAT IV 600 V.

PD3259-50 sử dụng được với dây dẫn có kích thước nào?

Cảm biến phù hợp với dây có đường kính ngoài hoàn thiện từ 6 mm đến 30 mm. Cáp có màn chắn không thuộc đối tượng đo được hỗ trợ.

Phiên bản PD3259-50 có sẵn Bluetooth không?

Máy hỗ trợ Bluetooth khi được lắp thêm Wireless Adapter Z3210. Phụ kiện Z3210 không nằm trong bộ tiêu chuẩn của PD3259-50; phiên bản PD3259-90 mới là bộ sản phẩm đi kèm Z3210.

Máy báo pha thuận và pha nghịch như thế nào?

Pha thuận được thể hiện bằng trạng thái POS, đèn nền vàng xanh và chuỗi âm báo ngắt quãng. Pha nghịch được thể hiện bằng trạng thái REV, đèn nền đỏ và âm báo liên tục.

PD3259-50 có thể dùng cho mạch một pha không?

Thiết bị được thiết kế chủ yếu cho hệ thống ba pha. Khi áp dụng cho mạch một pha 3 dây theo hướng dẫn phù hợp, máy chỉ hiển thị giá trị điện áp và không thực hiện chức năng xác định thứ tự pha.

PD3259-50 có chức năng phát hiện mất pha không?

Tài liệu kỹ thuật có đề cập chức năng dự đoán mất pha và dự đoán pha nối đất trong một số cấu hình mạch. Tuy nhiên, hướng dẫn hiện hành nêu rằng các chức năng dự đoán trạng thái mạch này chỉ khả dụng tại Nhật Bản và kết quả không được đảm bảo tuyệt đối.

Thiết bị có thay thế quy trình xác nhận hết điện không?

Không. PD3259-50 được dùng để đo điện áp và kiểm tra thứ tự pha trên mạch đang mang điện, không phải thiết bị bảo vệ hoặc phương tiện duy nhất để xác nhận mạch đã hết điện. Công việc cô lập nguồn vẫn phải tuân thủ quy trình an toàn và sử dụng thiết bị kiểm tra phù hợp.
