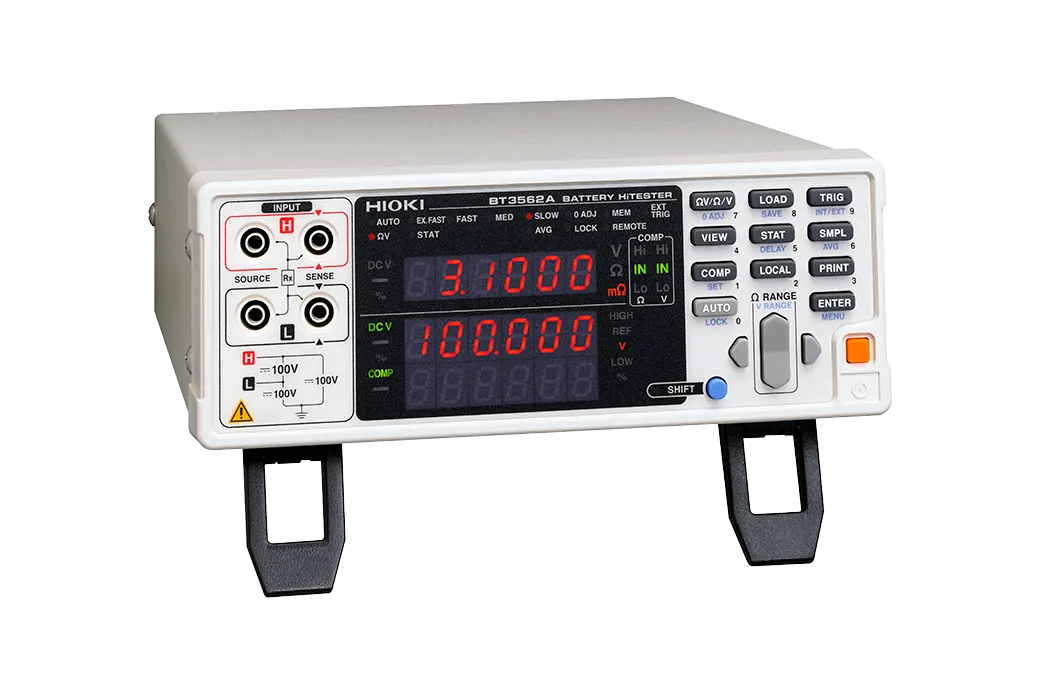

Thiết bị kiểm tra ắc quy HIOKI BT3562A

1) Thiết bị kiểm tra ắc quy HIOKI BT3562A – giới thiệu và nguồn gốc thương hiệu

Thiết bị kiểm tra ắc quy HIOKI BT3562A là máy đo để bàn chuyên dụng cho kiểm tra chất lượng cell, module và pack pin trong dây chuyền sản xuất. Thiết bị có khả năng đo đồng thời điện trở trong AC-IR và điện áp hở mạch OCV, phù hợp với các cell dung lượng lớn dùng cho xe điện, hệ thống lưu trữ năng lượng và các pack pin có điện áp trung bình.

Hioki là thương hiệu thiết bị đo lường điện có nguồn gốc từ Nhật Bản, được biết đến với các giải pháp kiểm tra pin, đo điện trở thấp, phân tích công suất và kiểm tra an toàn điện. Model BT3562A được phát triển theo định hướng tích hợp trực tiếp vào dây chuyền tự động, giúp nhà sản xuất thực hiện kiểm tra xuất xưởng, kiểm tra đầu vào và phân loại sản phẩm nhanh chóng, đồng nhất.

Khác với các máy kiểm tra ắc quy cầm tay dành cho công tác bảo trì, HIOKI BT3562A tập trung vào môi trường sản xuất có yêu cầu cao về tốc độ, độ lặp lại, khả năng kết nối PLC và quản lý dữ liệu đo. Thiết bị đặc biệt hữu ích khi cần phát hiện cell có điện trở trong bất thường, kiểm tra chất lượng mối hàn tab, thanh dẫn busbar hoặc đánh giá pack pin trước khi chuyển sang công đoạn lắp ráp tiếp theo.

2) Ưu điểm và tính năng nổi bật của HIOKI BT3562A

• Đo đồng thời điện trở trong và điện áp OCV: chỉ với một lần tiếp xúc, thiết bị có thể thu thập hai thông số quan trọng để đánh giá chất lượng cell hoặc pack pin, từ đó rút ngắn chu kỳ kiểm tra trên dây chuyền.
• Độ phân giải điện trở đến cấp micro-ohm: phù hợp để kiểm tra các cell công suất lớn có điện trở trong rất thấp, đồng thời hỗ trợ phát hiện sai lệch tại mối hàn, tab cực và busbar.
• Phương pháp đo AC bốn đầu cực: tách riêng đường cấp dòng SOURCE và đường đo áp SENSE, giúp giảm ảnh hưởng của điện trở dây dẫn và điện trở tiếp xúc khi đo điện trở thấp.
• Tối ưu cho dây chuyền sản xuất tự động: tích hợp LAN, RS-232C, EXT I/O và ngõ ra analog để trao đổi dữ liệu với PLC, máy tính công nghiệp, bộ điều khiển handler hoặc hệ thống thu thập dữ liệu.
• Comparator phân loại Hi/IN/Lo: cho phép đặt giới hạn đánh giá và xuất kết quả phân loại nhanh, thuận tiện khi điều khiển cơ cấu loại bỏ sản phẩm lỗi hoặc phân nhóm cell.
• Kiểm tra tiếp xúc đầu đo: giúp nhận biết tình trạng tiếp xúc không ổn định trước khi sử dụng kết quả, hạn chế dữ liệu sai do đầu dò đặt lệch, bề mặt cực bẩn hoặc cơ cấu gá chưa ép đủ.
• Khả năng chống tĩnh điện cao: dòng BT356xA được thiết kế để chịu phóng tĩnh điện tiếp xúc ở mức cao, góp phần giảm nguy cơ treo máy hoặc hư hỏng thiết bị khi cell bị tích điện trên băng tải.
• Mở rộng đo nhiều kênh: có thể kết hợp với Switch Mainframe SW1001 hoặc SW1002 để xây dựng hệ thống quét nhiều cell, nhiều điểm hàn hoặc nhiều module trong cùng một trạm kiểm tra.
• Hỗ trợ vận hành và quản lý dữ liệu: bao gồm điều chỉnh zero, đo xung, lấy trung bình, trì hoãn đo, lưu và gọi cấu hình panel, bộ nhớ kết quả cùng các phép tính thống kê phục vụ kiểm soát quá trình.

Thông số kỹ thuật chính

Hạng mục	Thông số HIOKI BT3562A
Đối tượng đo điển hình	Cell dung lượng lớn dùng cho xEV và pack pin cỡ trung
Phương pháp đo điện trở	Phương pháp AC bốn đầu cực
Dải đo điện trở	3 mΩ, 30 mΩ, 300 mΩ, 3 Ω, 30 Ω, 300 Ω và 3 kΩ
Phạm vi đo điện trở tổng	0 Ω đến 3,1 kΩ
Độ phân giải điện trở nhỏ nhất	0,1 µΩ tại dải 3 mΩ
Độ chính xác điện trở cơ bản	±0,5% giá trị đọc ±10 digit tại dải 3 mΩ; ±0,5% giá trị đọc ±5 digit từ dải 30 mΩ trở lên
Tần số dòng đo	1 kHz ±0,2 Hz
Dải đo điện áp	6 V, 60 V và 100 V
Phạm vi điện áp đầu vào	0 V DC đến ±100 V DC
Độ phân giải điện áp nhỏ nhất	10 µV tại dải 6 V
Độ chính xác điện áp cơ bản	±0,01% giá trị đọc ±3 digit
Thời gian đáp ứng	10 ms
Chu kỳ lấy mẫu nhanh nhất	4 ms khi đo riêng điện trở hoặc điện áp; 8 ms khi đo đồng thời điện trở và điện áp ở chế độ EX.FAST
Chức năng chính	Kiểm tra tiếp xúc, điều chỉnh zero, đo xung, comparator Hi/IN/Lo, trì hoãn, lấy trung bình, lưu panel, bộ nhớ và tính toán thống kê tối đa 30.000 kết quả
Giao tiếp	LAN TCP/IP 10BASE-T/100BASE-TX, RS-232C, EXT I/O 37 chân và ngõ ra analog
Ngõ ra analog	0 V DC đến 3,1 V DC
Khả năng chống tĩnh điện	±30 kV phóng điện tiếp xúc theo IEC 61000-4-2
Nguồn cấp	100 V đến 240 V AC, 50 Hz hoặc 60 Hz, công suất tối đa 35 VA
Kích thước	215 mm rộng × 80 mm cao × 295 mm sâu
Khối lượng	Khoảng 2,4 kg
Phụ kiện tiêu chuẩn	Dây nguồn, hướng dẫn sử dụng và tài liệu lưu ý vận hành; dây đo được lựa chọn và đặt mua riêng theo ứng dụng

Các thông số trong bảng được tổng hợp từ trang sản phẩm và tài liệu kỹ thuật chính thức của HIOKI dành cho model BT3562A.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Đo điện trở trong AC-IR và điện áp hở mạch OCV

HIOKI BT3562A kiểm tra đồng thời điện trở trong và điện áp đầu cực của pin. Điện trở trong phản ánh đặc tính dẫn điện bên trong cell, chất lượng vật liệu, tình trạng điện giải và chất lượng các liên kết điện. Điện áp OCV giúp kiểm tra trạng thái điện áp, cực tính và sự đồng đều giữa các cell trước khi ghép module hoặc pack.

Trong sản xuất pin lithium-ion, giá trị điện trở trong của sản phẩm được so sánh với mẫu chuẩn hoặc giới hạn đã thiết lập. Cell có điện trở cao bất thường có thể liên quan đến sai lệch vật liệu, lỗi quá trình điện phân, mối nối kém hoặc các khuyết tật phát sinh sau vận chuyển và lưu kho. Việc đo thường được thực hiện sau công đoạn nạp điện giải, sạc-xả, aging, kiểm tra xuất xưởng hoặc kiểm tra tiếp nhận.

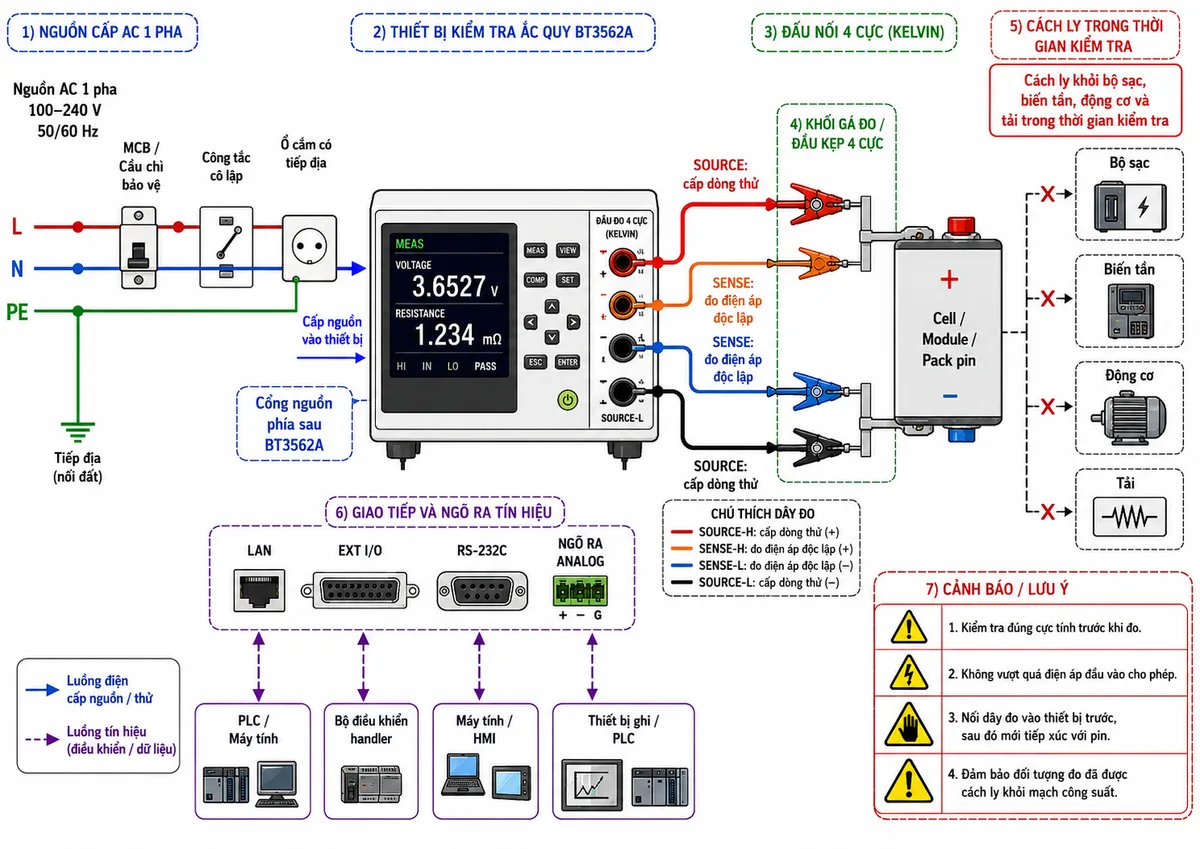

Sơ đồ đấu dây và kết nối đo

Khi lắp đặt, đường SOURCE và SENSE phải được bố trí đúng vị trí tiếp xúc. SOURCE-H và SOURCE-L tạo đường dòng đo, còn SENSE-H và SENSE-L chỉ thu nhận điện áp đáp ứng. Các điểm SENSE nên được đặt gần vùng cần đánh giá để giảm ảnh hưởng của điện trở dây, điện trở đầu dò và phần kim loại nằm ngoài vùng đo. Tài liệu HIOKI khuyến nghị SOURCE đặt phía ngoài, SENSE đặt phía trong tại hai cực của đối tượng đo.

Trước khi đo hàng loạt, cần thực hiện điều chỉnh zero với dây đo và cơ cấu gá ở đúng hình dạng, chiều dài và vị trí sẽ sử dụng trong thực tế. Việc thay đổi khoảng cách đầu dò, diện tích vòng dây hoặc vị trí dây gần khung kim loại có thể làm thay đổi kết quả, đặc biệt tại các dải điện trở thấp.

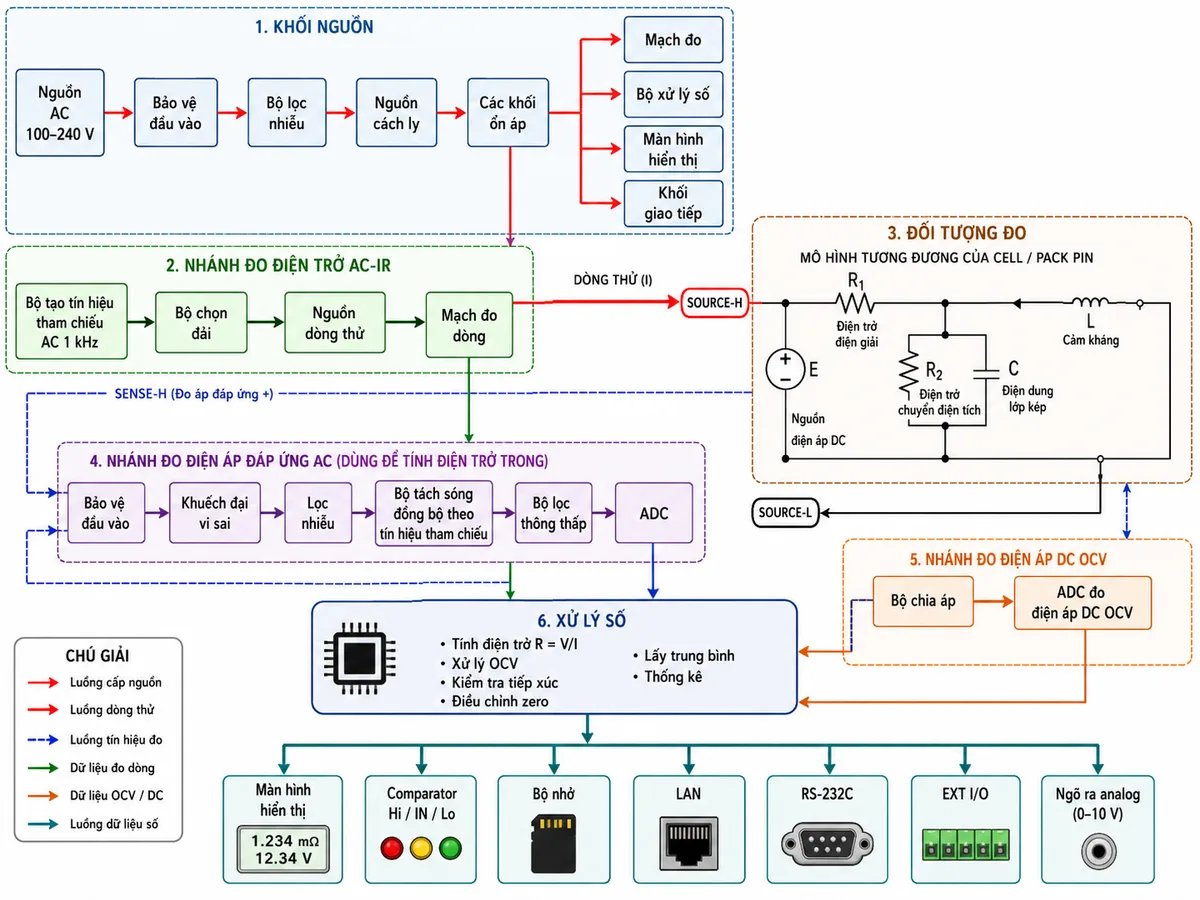

Nguyên lý hoạt động

Trong phép đo AC-IR, thiết bị tạo một dòng điện xoay chiều ổn định và đưa dòng này qua hai đường SOURCE. Điện áp rất nhỏ sinh ra trên điện trở trong của pin được thu nhận riêng bằng hai đường SENSE. Do đầu vào SENSE có trở kháng cao và gần như không mang dòng thử, điện áp rơi trên dây SOURCE và điện trở tiếp xúc không bị cộng trực tiếp vào kết quả như phương pháp hai dây.

Tín hiệu điện áp đo được được khuếch đại và đưa vào hệ thống tách sóng đồng bộ. Khối này so sánh tín hiệu phản hồi với tín hiệu tham chiếu do thiết bị tạo ra, sau đó lọc bỏ các thành phần khác pha và nhiễu ngoài dải. Bộ xử lý sử dụng điện áp đáp ứng cùng dòng thử đã biết để xác định thành phần điện trở hiệu dụng. Song song với nhánh AC-IR, một nhánh đo DC xác định điện áp hở mạch của cell hoặc pack.

Sau khi hoàn tất phép đo, giá trị điện trở và điện áp được so sánh với các ngưỡng đã cài đặt. Kết quả Hi, IN hoặc Lo có thể được hiển thị trực tiếp hoặc truyền qua EXT I/O tới PLC để điều khiển cơ cấu phân loại. Trong hệ thống có nhiều thiết bị đo hoạt động gần nhau, chế độ dòng đo xung có thể được sử dụng để chỉ cấp dòng trong thời gian đo, giúp hạn chế nhiễu tương hỗ giữa các kênh.

Ứng dụng tiêu biểu

• Kiểm tra cell pin lithium-ion trên dây chuyền: phát hiện cell có điện trở trong hoặc điện áp OCV nằm ngoài giới hạn cho phép.
• Kiểm tra đầu vào và xuất xưởng: đánh giá lại chất lượng cell sau vận chuyển, lưu kho hoặc trước khi lắp thành module.
• Kiểm tra mối hàn tab: phát hiện mối hàn có điện trở cao, tiếp xúc không ổn định hoặc sai lệch giữa các vị trí hàn.
• Đo điện trở busbar và liên kết điện: kiểm tra thanh dẫn, điểm bắt vít, đầu nối và các phần tử dẫn điện có điện trở thấp.
• Phân loại và ghép nhóm cell: kết hợp giá trị AC-IR và OCV để chọn các cell có đặc tính gần nhau trước khi ghép module.
• Kiểm tra module và pack pin: đánh giá tổng trở tại các công đoạn lắp ráp, kiểm tra cuối dây chuyền hoặc nghiệm thu sản phẩm.
• Tích hợp trạm đo tự động: giao tiếp với PLC, robot, máy tính công nghiệp, bộ chuyển mạch nhiều kênh và hệ thống quản lý dữ liệu sản xuất.
• Kiểm soát quá trình sản xuất: sử dụng dữ liệu thống kê để theo dõi độ phân tán, phát hiện xu hướng bất thường và điều chỉnh công đoạn.

4) Cam kết và nơi mua hàng

Để khai thác đúng khả năng của thiết bị kiểm tra ắc quy HIOKI BT3562A, người mua cần lựa chọn đồng bộ dây đo, đầu dò, bộ gá, thiết bị chuyển mạch và giao diện điều khiển theo điện áp cũng như cấu trúc của cell hoặc pack pin. Dây đo không được cung cấp mặc định cùng thân máy, vì vậy cấu hình phụ kiện cần được xác định ngay từ giai đoạn thiết kế trạm kiểm tra.

Quý khách có nhu cầu mua HIOKI BT3562A chính hãng, nhận báo giá, tư vấn lựa chọn dây đo và xây dựng cấu hình kiểm tra tự động có thể liên hệ trực tiếp với thietbicodien. Việc cung cấp đầy đủ thông tin về điện áp pack, kiểu cực pin, kích thước tiếp điểm, số lượng kênh và yêu cầu kết nối PLC sẽ giúp lựa chọn cấu hình phù hợp, tránh thiếu phụ kiện khi đưa thiết bị vào vận hành.

Câu hỏi thường gặp (FAQ) về HIOKI BT3562A

HIOKI BT3562A đo được những thông số nào của ắc quy hoặc pin?

Thiết bị đo đồng thời điện trở trong theo phương pháp AC-IR và điện áp hở mạch OCV. Hai kết quả này được sử dụng để kiểm tra chất lượng cell, module, pack pin, mối hàn tab và các liên kết điện trở thấp.

BT3562A có phù hợp để kiểm tra pack pin xe điện không?

Có. BT3562A được HIOKI định vị cho cell dung lượng lớn dùng trong xEV và các pack pin cỡ trung. Tuy nhiên, điện áp của đối tượng đo phải nằm trong giới hạn đầu vào của thiết bị và dây đo phải có cấp điện áp phù hợp.

Vì sao HIOKI BT3562A sử dụng phương pháp đo bốn đầu cực?

Phương pháp bốn đầu cực tách đường cấp dòng SOURCE khỏi đường đo điện áp SENSE. Nhờ đó, điện trở dây dẫn và điện trở tiếp xúc tại đầu dò ít ảnh hưởng hơn đến kết quả, đặc biệt khi đo điện trở ở cấp milliohm hoặc micro-ohm.

Dây đo có được cung cấp sẵn cùng HIOKI BT3562A không?

Không. Theo thông tin của HIOKI, dây đo cần được đặt mua riêng. Người sử dụng phải chọn dây đo theo điện áp pin, kích thước cực, hình dạng tiếp điểm và phương pháp gá trên dây chuyền.

BT3562A có thể kết nối với PLC và hệ thống kiểm tra tự động không?

Có. Thiết bị được trang bị LAN, RS-232C, EXT I/O và ngõ ra analog. EXT I/O có thể sử dụng cho tín hiệu kích đo, nhận kết quả comparator và trao đổi trạng thái với PLC hoặc bộ điều khiển handler.

Thiết bị có hỗ trợ kiểm tra nhiều cell trong một hệ thống không?

Có thể kết hợp BT3562A với Switch Mainframe SW1001 hoặc SW1002 để xây dựng hệ thống quét nhiều kênh. Cấu hình thực tế phụ thuộc số điểm đo, điện áp của đối tượng, phương pháp hai dây hay bốn đầu cực và yêu cầu về tốc độ kiểm tra.

Có cần thực hiện điều chỉnh zero trước khi đo không?

Nên thực hiện điều chỉnh zero sau khi lắp dây đo và cơ cấu gá ở đúng trạng thái sử dụng thực tế. Hình dạng vòng dây, khoảng cách đầu dò, vị trí dây và các phần kim loại gần đó có thể ảnh hưởng đến kết quả tại các dải điện trở thấp.

HIOKI BT3562A có dùng để đánh giá dung lượng pin hay không?

BT3562A chủ yếu đo điện trở trong và điện áp hở mạch, không trực tiếp thực hiện chu trình sạc-xả để xác định dung lượng ampere-giờ. Khi cần đánh giá dung lượng hoặc hiệu suất sạc-xả, thiết bị phải được kết hợp với hệ thống cycler hoặc bộ sạc-xả chuyên dụng.
