Bút thử điện không tiếp xúc HIOKI 3481-20

1. Giới thiệu Bút thử điện không tiếp xúc HIOKI 3481-20

Bút thử điện không tiếp xúc HIOKI 3481-20 là thiết bị kiểm tra nhanh trạng thái có điện của dây dẫn AC mà không cần chạm vào phần kim loại mang điện. Đầu cảm biến được cách điện hoàn toàn, giúp kỹ thuật viên kiểm tra dây điện, ổ cắm, tủ phân phối và thiết bị điện thuận tiện hơn trong công tác lắp đặt, bảo trì hoặc xử lý sự cố.

Sản phẩm mang model 3481-20, thuộc thương hiệu Hioki của Nhật Bản. Hioki chuyên phát triển thiết bị đo điện và kiểm tra điện công nghiệp, nổi bật với các giải pháp chú trọng độ an toàn, tính cơ động và khả năng sử dụng trực tiếp tại hiện trường.

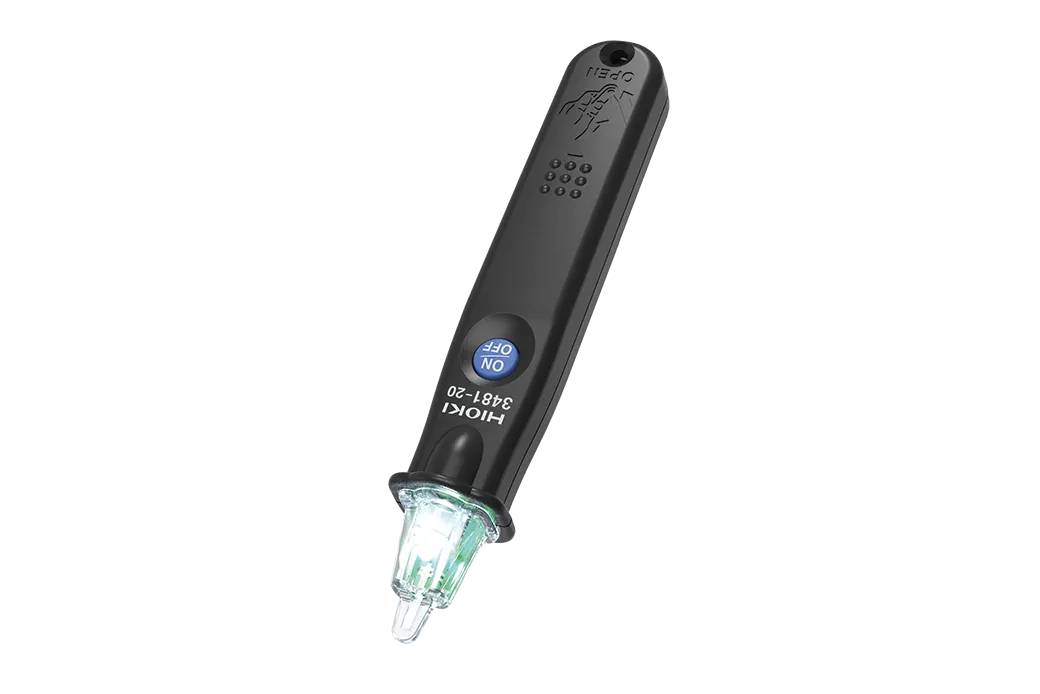

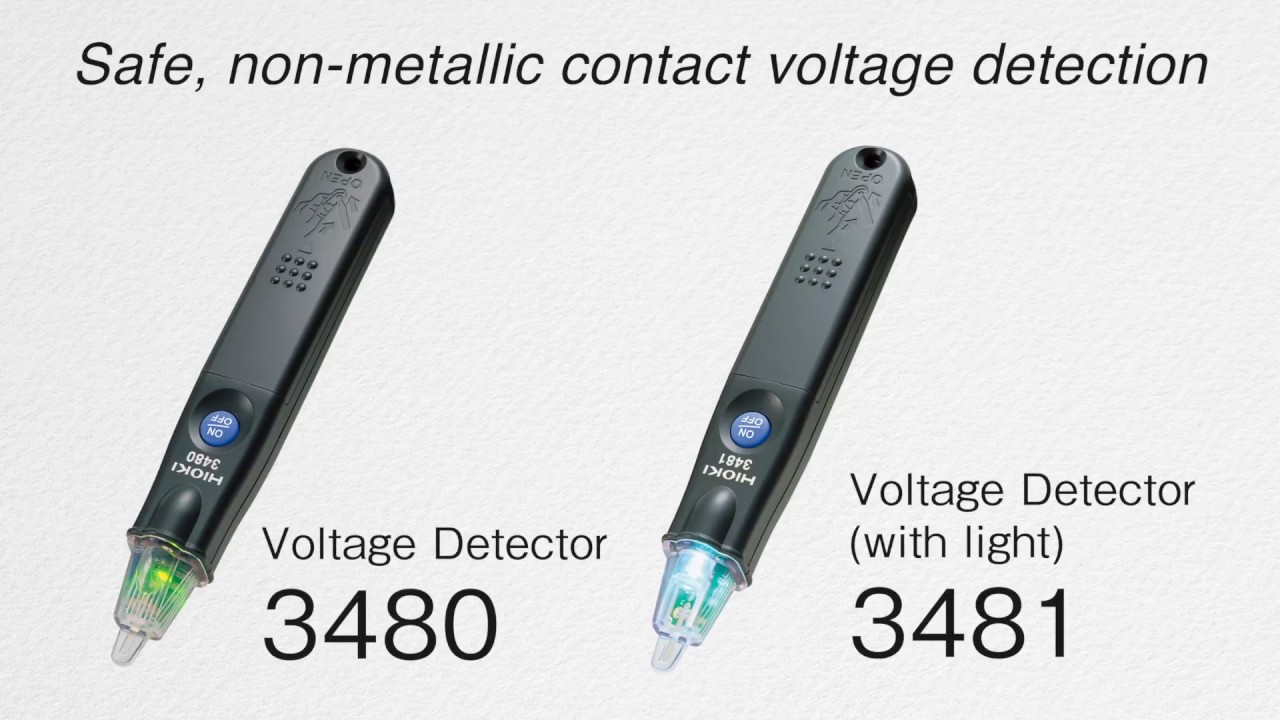

HIOKI 3481-20 có thiết kế dạng bút nhỏ gọn, tích hợp đèn chiếu sáng ở đầu dò, cảnh báo bằng ánh sáng và âm thanh, điều chỉnh độ nhạy theo môi trường làm việc và đáp ứng cấp an toàn CAT IV 600 V.

2. Ưu điểm và tính năng nổi bật

• Phát hiện điện áp AC không tiếp xúc kim loại, hạn chế việc phải để đầu đo tiếp xúc trực tiếp với lõi dẫn điện.
• Đầu cảm biến không có phần kim loại hở, phù hợp cho công việc kiểm tra nhanh trên dây dẫn còn lớp cách điện.
• Cảnh báo bằng LED đỏ và còi, giúp người dùng dễ nhận biết dây đang mang điện trong môi trường sáng, tối hoặc có tiếng ồn.
• Tích hợp đèn LED trắng chiếu sáng khu vực đo, hữu ích khi kiểm tra trong tủ điện, hộp nối dây, trần kỹ thuật hoặc nơi thiếu ánh sáng.
• Điều chỉnh độ nhạy phát hiện để thích nghi với điện áp hệ thống, loại dây dẫn và ảnh hưởng điện trường tại từng vị trí làm việc.
• Chức năng kiểm tra tình trạng pin thông qua độ sáng của LED trắng, giúp phát hiện pin yếu trước khi thao tác.
• Tự động tắt nguồn khi không sử dụng, hạn chế tình trạng quên tắt bút và làm cạn pin.
• Thiết kế dạng bút có kẹp cài túi và lỗ gắn dây đeo, thuận tiện mang theo khi làm việc trên công trường.
• Cấp an toàn CAT IV phù hợp cho hoạt động kiểm tra tại hệ thống phân phối điện hạ áp trong phạm vi định mức của thiết bị.

Thông số kỹ thuật HIOKI 3481-20

Các thông số dưới đây được đối chiếu theo trang sản phẩm, catalogue và hướng dẫn sử dụng chính hãng HIOKI.

Thông số	Giá trị
Chức năng	Phát hiện trạng thái có điện của mạch AC qua lớp cách điện của dây hoặc cáp
Dải điện áp hoạt động	40 V đến 600 V AC khi đầu dò tiếp xúc với dây cách điện tương đương dây PVC 600 V, tiết diện 2 mm²
Dải điều chỉnh độ nhạy tối đa	40 V đến 80 V AC; thiết lập khi xuất xưởng là 80 V
Tần số hoạt động	50 Hz hoặc 60 Hz
Cảnh báo dây có điện	LED đỏ nhấp nháy và còi phát âm thanh
Chức năng bổ sung	Đèn LED trắng, kiểm tra pin và tự động tắt nguồn
Thời gian tự động tắt	Khoảng 3 phút sau khi bật nguồn
Nguồn cấp	3 pin kiềm nút áo LR44
Thời gian hoạt động liên tục	Khoảng 5 giờ ở trạng thái bật nguồn chờ
Kích thước	Khoảng 20 × 126 × 15 mm, không tính phần nhô ra
Khối lượng	Khoảng 30 g, bao gồm pin
Môi trường sử dụng	Trong nhà, độ cao đến 2.000 m
Nhiệt độ và độ ẩm hoạt động	0°C đến 40°C, độ ẩm tương đối không quá 80%, không ngưng tụ
Tiêu chuẩn	EN 61010, cấp ô nhiễm 2; EN 61326
Cấp đo lường	CAT IV 600 V
Phụ kiện tiêu chuẩn	Hướng dẫn sử dụng và 3 pin LR44 dùng kiểm tra hoạt động
Thời hạn bảo hành sản phẩm của hãng	3 năm theo điều kiện bảo hành của HIOKI

3. Chức năng, nguyên lý hoạt động và ứng dụng

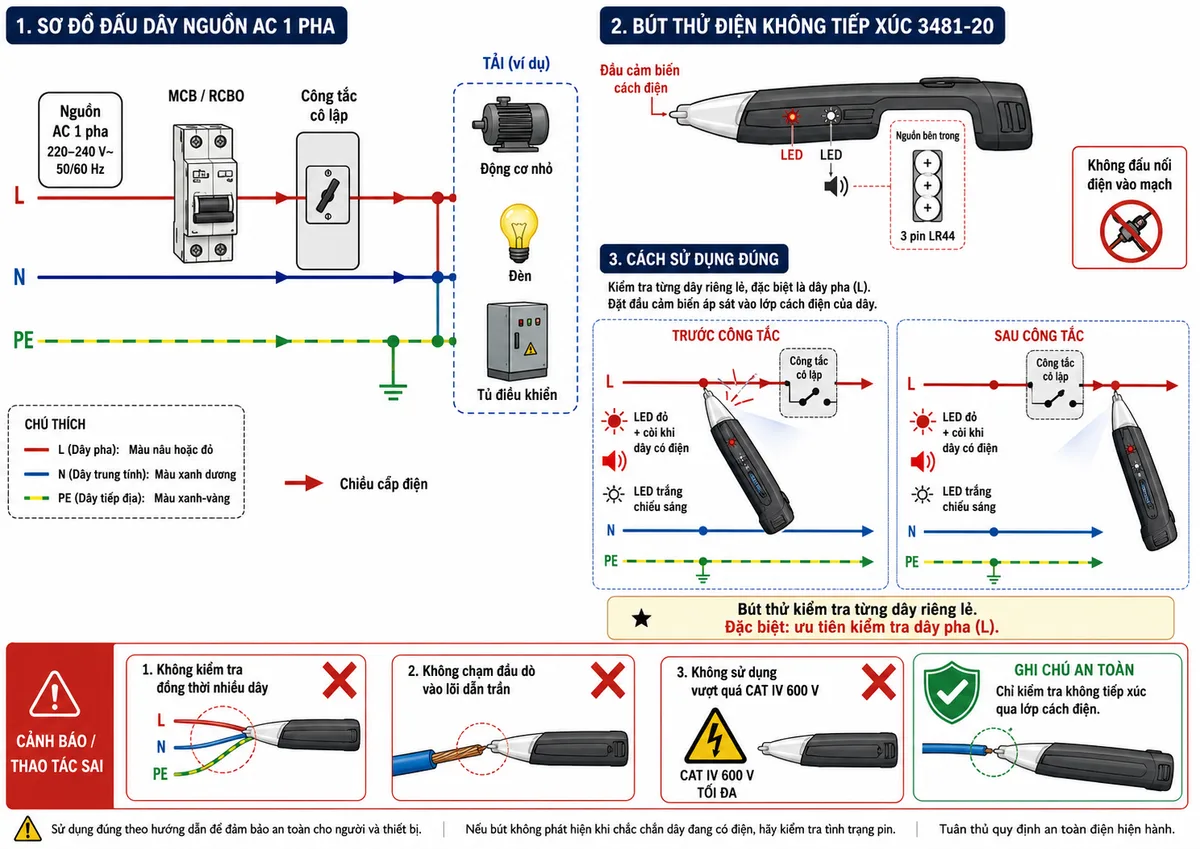

Sơ đồ kết nối khi kiểm tra điện áp

HIOKI 3481-20 không có cổng đo và không cần đấu dây vào mạch điện. Khi sử dụng, người vận hành cầm chắc thân bút và đặt phần tử cảm biến áp sát hoặc tiếp xúc với lớp cách điện của từng dây cần kiểm tra. Bút chỉ tiếp xúc với vỏ cách điện, không tiếp xúc trực tiếp với lõi kim loại.

Cách sử dụng cơ bản

• Kiểm tra ngoại quan để bảo đảm thân bút, đầu cảm biến và nắp pin không bị nứt, vỡ hoặc hư hỏng.
• Bật công tắc và quan sát đèn LED trắng. Nếu đèn không sáng hoặc sáng yếu, cần thay pin trước khi sử dụng.
• Thử bút trên một nguồn AC đã biết chắc đang có điện để xác nhận thiết bị hoạt động bình thường.
• Cầm chắc phần thân nằm sau gờ chắn và đặt đầu cảm biến song song, áp sát lớp cách điện của dây cần kiểm tra.
• Đối với cáp có nhiều lõi hoặc bó nhiều dây, phải kiểm tra từng dây và kiểm tra tại nhiều vị trí.
• Khi LED đỏ nhấp nháy đồng thời còi phát âm thanh, dây đang được kiểm tra có điện áp AC nằm trong điều kiện phát hiện của thiết bị.
• Sau khi hoàn thành, kiểm tra lại bút trên nguồn đã biết có điện để xác nhận bút vẫn hoạt động bình thường.

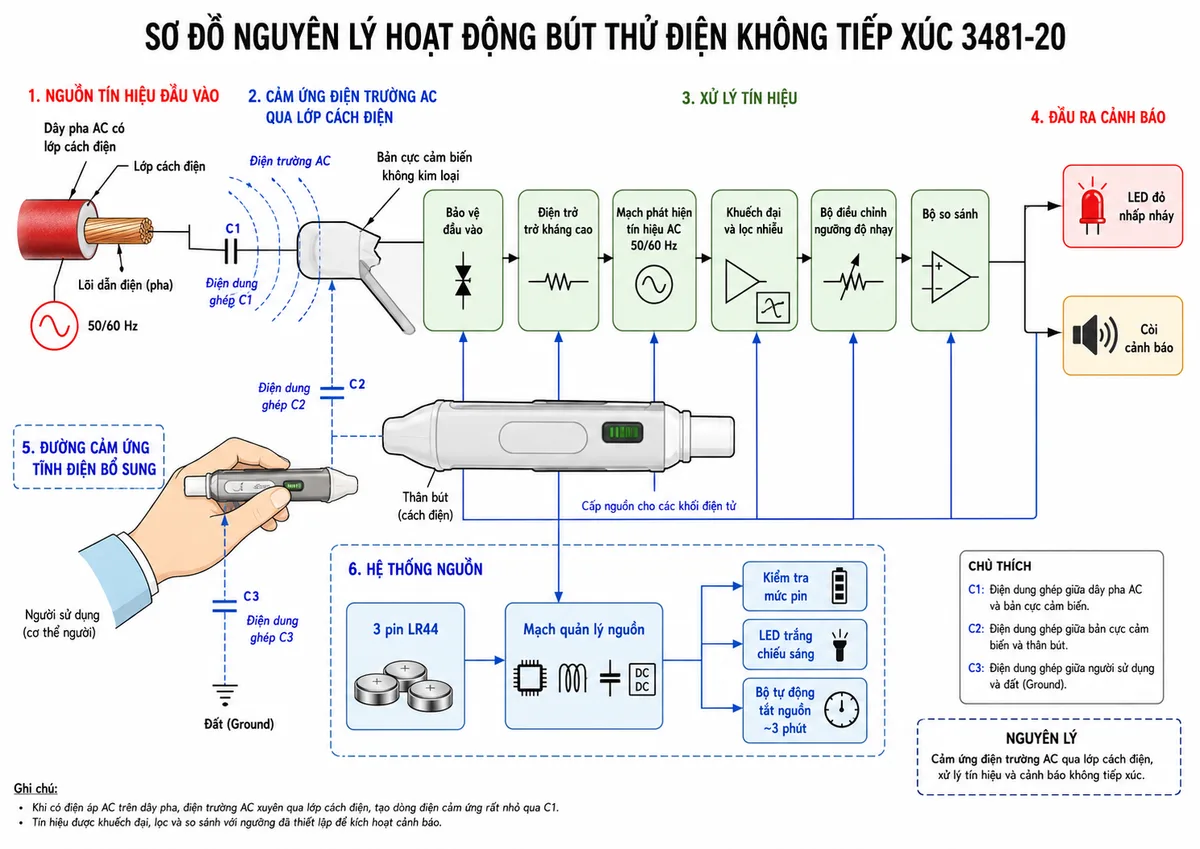

Nguyên lý hoạt động

Nguyên lý cảm ứng tĩnh điện của HIOKI 3481-20 dựa trên điện dung ký sinh hình thành giữa dây dẫn mang điện, đầu cảm biến, người sử dụng và đất. Khi đầu dò được đặt gần dây pha AC, điện trường biến thiên tạo ra một tín hiệu xoay chiều rất nhỏ đi qua mạng ghép điện dung.

Tín hiệu này được mạch đầu vào trở kháng cao thu nhận, sau đó được điều hòa, khuếch đại và so sánh với ngưỡng độ nhạy đã thiết lập. Khi tín hiệu vượt ngưỡng, mạch điều khiển kích hoạt LED đỏ và còi để thông báo dây đang mang điện. Mạch nguồn đồng thời cấp điện cho đèn trắng, chức năng kiểm tra pin và bộ tự động tắt nguồn.

Ứng dụng thực tế

• Kiểm tra dây pha có điện trước khi bảo trì, đấu nối hoặc thay thế thiết bị.
• Xác định sơ bộ dây nóng trong ổ cắm, hộp nối dây, bảng điện và đường dây chiếu sáng.
• Kiểm tra điện áp trước và sau MCB, RCBO, cầu chì, công tắc, contactor hoặc thiết bị đóng cắt.
• Hỗ trợ tìm vị trí mất nguồn trong mạch điện dân dụng, thương mại và hệ thống điều khiển công nghiệp.
• Kiểm tra nhanh trong tủ điện, trần kỹ thuật, phòng máy hoặc khu vực thiếu ánh sáng.
• Trang bị cho kỹ thuật viên điện, đội bảo trì nhà máy, đơn vị cơ điện M&E và nhân viên vận hành công trình.

Giới hạn và lưu ý an toàn

• Thiết bị dùng để phát hiện điện áp AC, không phát hiện nguồn DC như pin, ắc quy hoặc chuỗi pin mặt trời DC.
• Bút có thể không phát hiện đúng trên dây nối đất, dây trung tính nối đất, dây có lớp chống nhiễu hoặc hệ thống nguồn nổi không nối đất.
• Điện trường từ dây AC lân cận hoặc điện áp cảm ứng trên vật kim loại có thể gây cảnh báo ngoài ý muốn.
• Độ nhạy có thể thay đổi theo loại dây, độ dày cách điện, cách cầm bút và môi trường điện trường xung quanh.
• Không chạm tay vượt qua gờ chắn của thân bút và luôn sử dụng phương tiện bảo hộ điện phù hợp khi làm việc trên hệ thống đang mang điện.
• Không sử dụng thiết bị khi vỏ bút bị nứt, đầu dò hư hỏng, pin yếu hoặc kết quả kiểm tra trên nguồn đã biết có điện không bình thường.
• Bút thử điện không tiếp xúc chỉ dùng để kiểm tra sơ bộ. Khi cần xác nhận chắc chắn mạch đã hết điện, phải áp dụng quy trình cô lập nguồn và sử dụng thiết bị đo điện áp phù hợp.

4. Cam kết và nơi mua hàng

Để mua Bút thử điện HIOKI 3481-20 chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien. Website cung cấp thông tin sản phẩm rõ ràng, hỗ trợ lựa chọn đúng model, tư vấn phạm vi sử dụng và hướng dẫn kiểm tra thiết bị trước khi đưa vào vận hành.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, nguồn gốc minh bạch và áp dụng chính sách bảo hành theo quy định. Khi đặt hàng, khách hàng nên yêu cầu xác nhận model 3481-20, phụ kiện đi kèm, tình trạng pin và chứng từ liên quan để bảo đảm sản phẩm phù hợp với nhu cầu kiểm tra điện tại công trường hoặc nhà máy.

Câu hỏi thường gặp (FAQ)

HIOKI 3481-20 có cần chạm vào lõi kim loại của dây điện không?

Không. Đầu cảm biến được đặt áp sát hoặc tiếp xúc với lớp vỏ cách điện của dây. Người dùng không được để bút tiếp xúc trực tiếp với lõi dẫn điện trần.

HIOKI 3481-20 có kiểm tra được điện áp DC không?

Không. Thiết bị hoạt động dựa trên điện trường biến thiên và được thiết kế để phát hiện nguồn điện AC. Bút không phù hợp để kiểm tra pin, ắc quy hoặc mạch DC.

Vì sao bút không báo điện khi kiểm tra dây trung tính?

Dây trung tính nối đất thường có điện áp đối đất thấp hơn ngưỡng phát hiện. Vì vậy, bút có thể không phát cảnh báo dù hệ thống vẫn đang hoạt động. Cần kiểm tra riêng từng dây và sử dụng đồng hồ đo điện áp khi còn nghi ngờ.

LED trắng trên đầu bút có tác dụng gì?

LED trắng vừa chiếu sáng vị trí làm việc, vừa hỗ trợ nhận biết tình trạng pin. Khi đèn không sáng hoặc sáng yếu sau khi bật nguồn, người dùng nên thay pin và kiểm tra lại bút trên một nguồn đã biết có điện.

Có thể dùng HIOKI 3481-20 để xác nhận mạch đã hoàn toàn hết điện không?

Không nên sử dụng bút thử không tiếp xúc làm phương tiện duy nhất để xác nhận hết điện. Trước khi sửa chữa, cần cô lập nguồn, khóa thiết bị đóng cắt và kiểm tra lại bằng dụng cụ đo điện áp phù hợp.

Tại sao bút báo điện khi đặt gần vật kim loại không nối nguồn?

Vật kim loại gần dây AC có thể xuất hiện điện áp cảm ứng do ghép điện dung. Hiện tượng này có thể làm bút phát cảnh báo dù vật kim loại không được nối trực tiếp với nguồn.

HIOKI 3481-20 có dùng được trong tủ điện công nghiệp không?

Có, khi hệ thống nằm trong phạm vi điện áp và cấp đo lường định mức của thiết bị. Người vận hành vẫn phải tuân thủ khoảng cách an toàn, sử dụng đồ bảo hộ và quy trình làm việc với điện áp đang hoạt động.
