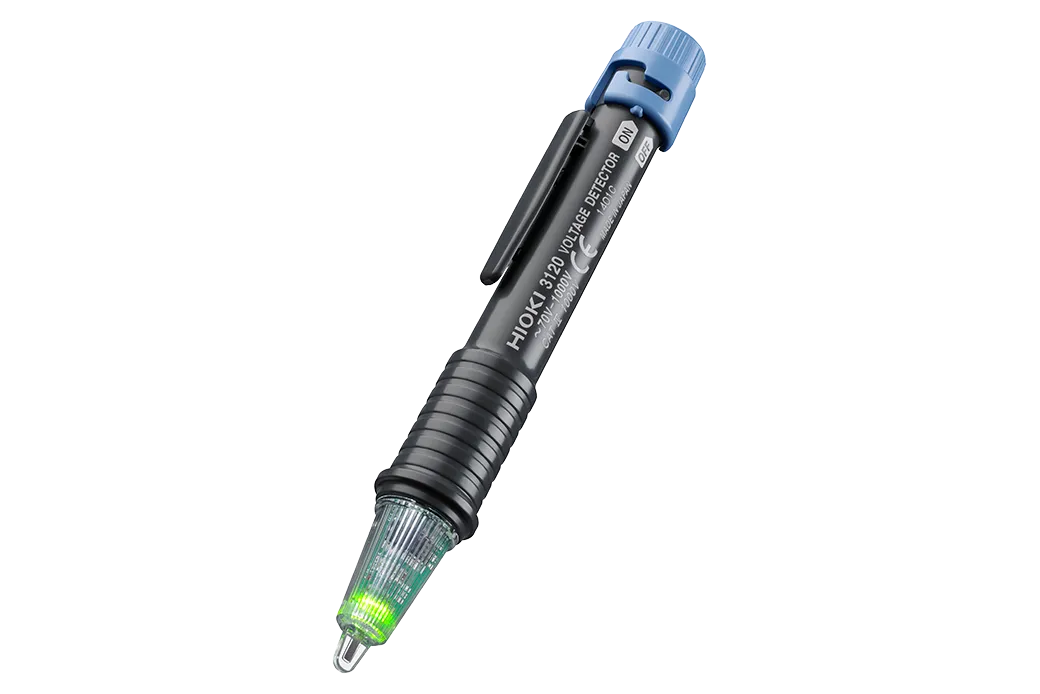

Bút thử điện HIOKI 3120

1. Giới thiệu Bút thử điện HIOKI 3120 và nguồn gốc thương hiệu

Bút thử điện HIOKI 3120 là thiết bị phát hiện điện áp xoay chiều qua lớp cách điện, được thiết kế để giúp kỹ thuật viên kiểm tra nhanh trạng thái có điện của dây dẫn mà không cần để đầu kim loại tiếp xúc trực tiếp với lõi dẫn điện. Đầu cảm biến chỉ cần áp sát hoặc chạm đúng cách vào vỏ dây điện không có lớp chống nhiễu để nhận biết dây đang mang điện.

Hioki là thương hiệu thiết bị đo điện của Nhật Bản, hoạt động từ năm 1935 và được biết đến với các dòng đồng hồ đo điện, thiết bị kiểm tra an toàn điện, máy đo điện trở, ampe kìm và dụng cụ đo hiện trường. Model 3120 được sản xuất tại Nhật Bản, có thiết kế dạng bút nhỏ gọn, thuận tiện mang theo khi bảo trì hệ thống điện dân dụng và công nghiệp.

HIOKI 3120 hiện thuộc nhóm sản phẩm đã ngừng sản xuất theo thông tin của hãng. Khi có nhu cầu mua, người dùng nên kiểm tra tình trạng tồn kho hoặc lựa chọn model HIOKI thay thế có chức năng tương đương.

2. Ưu điểm và tính năng nổi bật của HIOKI 3120

• Phát hiện điện áp AC qua lớp cách điện, hạn chế việc phải tiếp xúc trực tiếp với phần dẫn điện trần.
• Dải phát hiện phù hợp với nhiều hệ thống điện hạ áp thông dụng, từ dây nguồn dân dụng đến mạch phân phối trong tủ điện.
• Cảnh báo bằng LED đỏ và còi liên tục, giúp người sử dụng nhận biết trạng thái có điện bằng cả hình ảnh và âm thanh.
• LED xanh kiểm tra tình trạng pin hoạt động liên tục khi bật nguồn, hỗ trợ phát hiện pin yếu trước khi kiểm tra điện.
• Thiết kế dạng bút đường kính nhỏ, dễ thao tác tại ổ cắm, dây dẫn, cầu đấu và các vị trí có không gian hạn chế.
• Nguồn sử dụng hai pin AAA thông dụng, thời gian vận hành dài và dễ thay thế tại hiện trường.
• Được thiết kế cho môi trường đo CAT IV 600 V theo tài liệu kỹ thuật của phiên bản HIOKI 3120.

Thông số kỹ thuật tham khảo

Hạng mục	Thông số
Chức năng	Phát hiện điện áp xoay chiều
Dải điện áp phát hiện	AC 70 đến 600 V, 50/60 Hz, khi đầu cảm biến tiếp xúc với dây cách điện tương đương IV 2 mm²
Chỉ báo có điện	LED đỏ sáng và còi phát âm thanh liên tục
Kiểm tra pin	LED xanh
Nguồn cấp	Hai pin AAA mangan R03 hoặc pin kiềm LR03, điện áp nguồn DC 3,0 V
Thời gian sử dụng liên tục	Khoảng 200 giờ ở trạng thái bật và chờ khi sử dụng pin kiềm LR03
Kích thước	Chiều dài khoảng 149 mm, đường kính khoảng 18,5 mm, không tính phần nhô ra
Khối lượng	Khoảng 38 g, bao gồm pin
Môi trường sử dụng	Trong nhà, độ cao đến 2.000 m
Nhiệt độ làm việc	0 đến 40°C, độ ẩm tương đối tối đa 80%, không ngưng tụ
Cấp an toàn	CAT IV 600 V, mức ô nhiễm 2

3. Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI 3120

Kiểm tra dây dẫn đang mang điện

Trước khi kiểm tra, người dùng xoay công tắc để bật thiết bị và xác nhận LED xanh báo pin sáng rõ. Tiếp theo, cần thử bút trên một nguồn AC đã biết chắc đang có điện. Nếu LED đỏ sáng đồng thời còi phát âm thanh, thiết bị đang hoạt động bình thường.

Khi kiểm tra thực tế, cầm chắc phần thân bút phía sau và đưa đầu cảm biến chạm vào lớp cách điện của từng dây dẫn. Nếu dây đang mang điện trong dải phát hiện, HIOKI 3120 sẽ bật LED đỏ và phát còi liên tục. Nếu chỉ có LED xanh sáng, dây có thể không mang điện, điện áp thấp hơn ngưỡng phát hiện hoặc điều kiện cảm ứng không phù hợp.

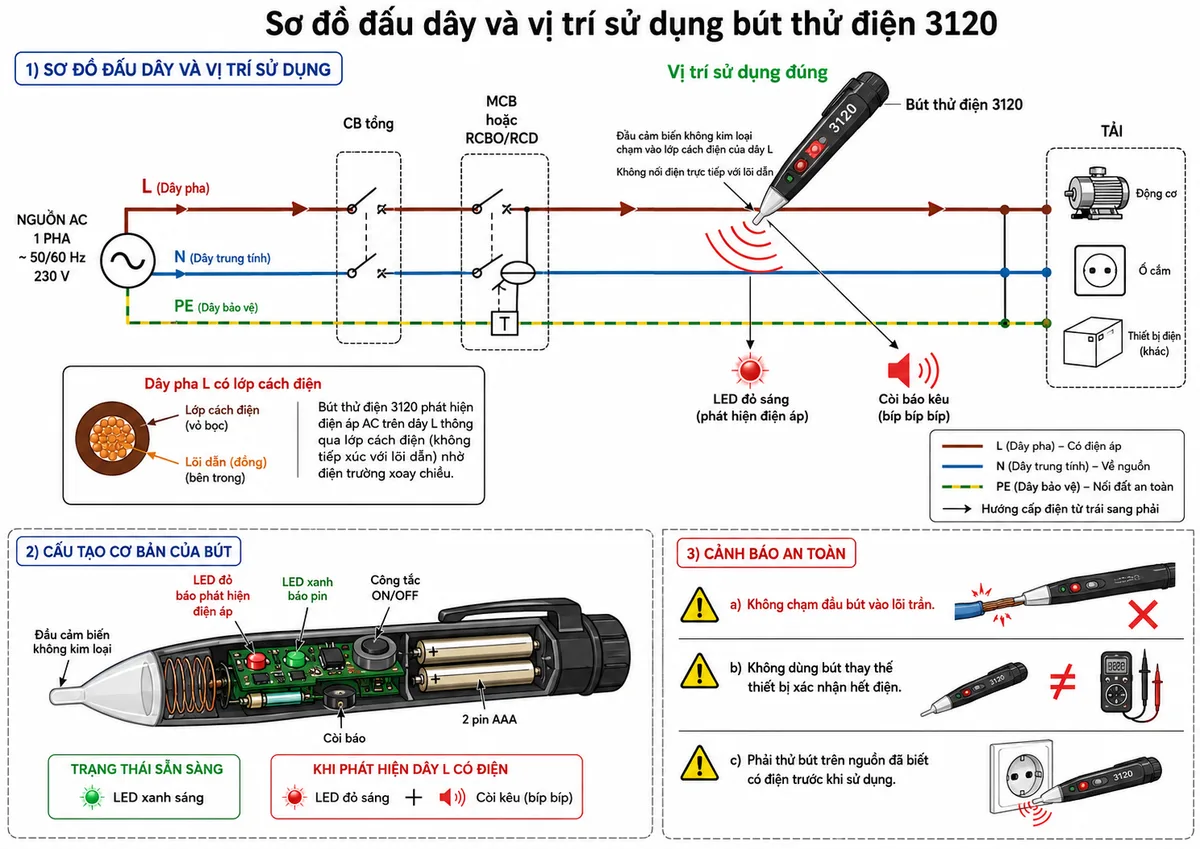

Sơ đồ kết nối và vị trí kiểm tra

HIOKI 3120 không có cực đo hoặc dây đo nối trực tiếp vào mạch điện. Thiết bị được sử dụng bằng cách đưa đầu cảm biến không kim loại tiếp xúc với lớp vỏ cách điện của dây pha. Khi kiểm tra mạch một pha hoặc nhiều pha, cần kiểm tra riêng từng dây và không dựa vào kết quả trên dây trung tính để kết luận toàn bộ mạch đã hết điện.

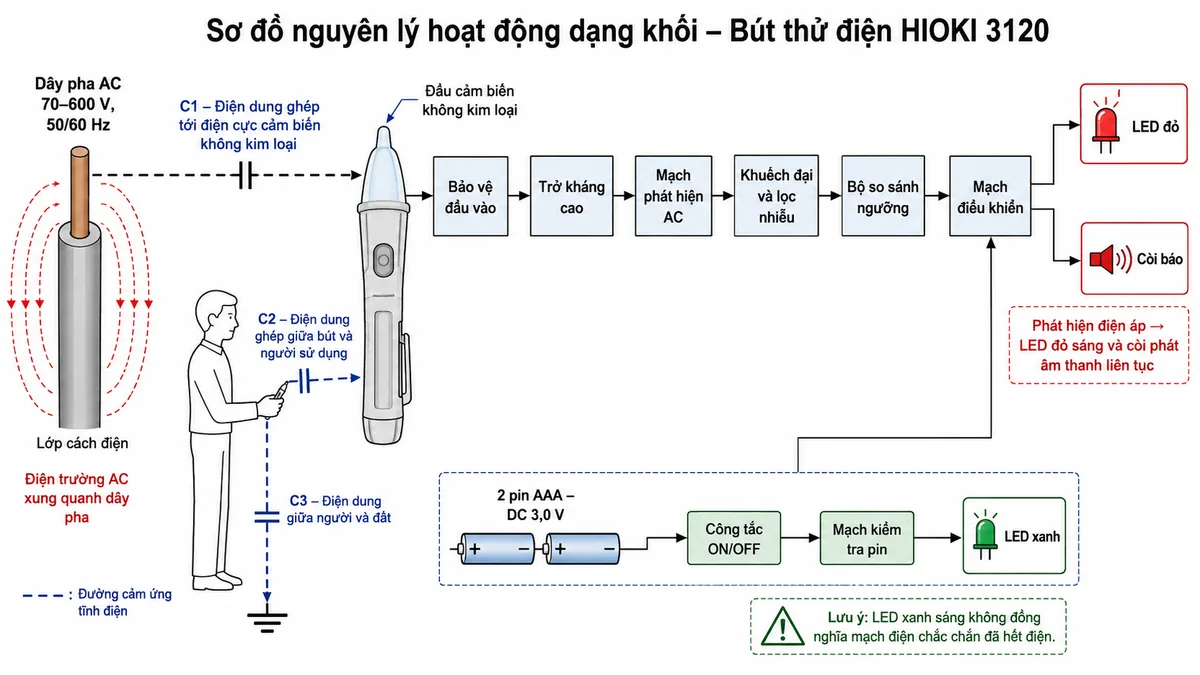

Nguyên lý cảm ứng tĩnh điện

Nguyên lý hoạt động của HIOKI 3120 dựa trên hiện tượng cảm ứng tĩnh điện và điện dung ghép. Khi dây pha có điện áp AC, điện trường xoay chiều hình thành xung quanh lõi dẫn và xuyên qua lớp cách điện. Giữa dây dẫn, điện cực cảm biến trong bút, cơ thể người sử dụng và đất tồn tại các điện dung ký sinh tạo thành đường cảm ứng có dòng điện xoay chiều rất nhỏ.

Tín hiệu cảm ứng được đưa qua mạch có trở kháng đầu vào cao, sau đó được phát hiện, khuếch đại và so sánh với ngưỡng cài đặt. Khi tín hiệu vượt ngưỡng, mạch điều khiển kích hoạt LED đỏ và còi cảnh báo. Hai pin AAA cung cấp nguồn cho mạch cảm biến, đồng thời LED xanh cho biết thiết bị đang được cấp nguồn và tình trạng pin còn phù hợp để sử dụng.

Ứng dụng thực tế

• Kiểm tra nhanh dây pha có điện trước khi bảo trì ổ cắm, công tắc, hộp nối và tủ phân phối.
• Xác định sơ bộ dây nóng trong bó dây hoặc hệ thống điện nhiều dây bằng cách thử riêng từng dây.
• Kiểm tra nguồn cấp tới thiết bị điện, bộ điều khiển, động cơ nhỏ và mạch chiếu sáng.
• Hỗ trợ kỹ thuật viên điện, nhân viên bảo trì nhà máy, thợ lắp đặt và bộ phận quản lý cơ điện.
• Kiểm tra nhanh trạng thái cấp nguồn trong quá trình tìm lỗi, nhưng không dùng để đo chính xác trị số điện áp.

Lưu ý an toàn khi sử dụng

HIOKI 3120 chỉ phát hiện điện áp AC và không dùng để kiểm tra nguồn DC. Thiết bị có thể không phát hiện được dây có lớp chắn điện từ, dây nối đất, điểm trung tính hoặc dây có điện áp thấp hơn ngưỡng phát hiện. Hiện tượng điện áp cảm ứng hoặc tĩnh điện cũng có thể làm bút phát cảnh báo tạm thời trên một số vật kim loại ở gần nguồn AC.

Luôn kiểm tra hoạt động của bút trên nguồn chắc chắn có điện trước và sau khi sử dụng. Không được coi việc LED đỏ không sáng là bằng chứng duy nhất cho thấy mạch đã an toàn; trước khi chạm vào phần dẫn điện, cần cô lập nguồn, khóa thiết bị đóng cắt và xác nhận hết điện bằng dụng cụ đo phù hợp.

4. Cam kết và nơi mua Bút thử điện HIOKI 3120

Khách hàng có nhu cầu tìm mua Bút thử điện HIOKI 3120 chính hãng có thể liên hệ thietbicodien để được kiểm tra tình trạng hàng, tư vấn khả năng đáp ứng và lựa chọn model HIOKI thay thế phù hợp khi sản phẩm không còn được hãng sản xuất.

Thietbicodien hỗ trợ đối chiếu đúng mã hàng, thông tin kỹ thuật và phạm vi ứng dụng, giúp khách hàng lựa chọn thiết bị phát hiện điện áp phù hợp cho công tác lắp đặt, vận hành và bảo trì hệ thống điện.

Câu hỏi thường gặp về Bút thử điện HIOKI 3120

HIOKI 3120 có phải là bút thử điện không tiếp xúc không?

Có. Thiết bị không cần tiếp xúc kim loại trực tiếp với lõi dẫn điện. Tuy nhiên, đầu cảm biến cần được đặt đúng vị trí và thường phải chạm vào lớp vỏ cách điện của dây cần kiểm tra.

HIOKI 3120 phát hiện được điện áp trong phạm vi nào?

Theo catalogue và hướng dẫn sử dụng của phiên bản 3120, thiết bị phát hiện điện áp AC từ 70 đến 600 V ở tần số 50/60 Hz trong điều kiện đầu cảm biến tiếp xúc với dây cách điện phù hợp.

LED xanh trên HIOKI 3120 có ý nghĩa gì?

LED xanh cho biết thiết bị đã bật và hỗ trợ kiểm tra tình trạng pin. LED xanh sáng không phải là kết luận rằng dây dẫn đang kiểm tra chắc chắn đã hết điện.

Khi phát hiện dây có điện, HIOKI 3120 cảnh báo như thế nào?

Khi tín hiệu cảm ứng vượt ngưỡng phát hiện, LED đỏ sẽ sáng và còi phát âm thanh liên tục để cảnh báo dây đang mang điện.

HIOKI 3120 có kiểm tra được điện áp DC không?

Không. Model này được thiết kế để phát hiện điện áp xoay chiều 50/60 Hz và không phù hợp để kiểm tra nguồn một chiều như pin, ắc quy hoặc mạch DC.

Bút có phát hiện được điện trên dây bọc lưới chống nhiễu không?

Không đáng tin cậy. Lớp chắn kim loại có thể ngăn điện trường tới điện cực cảm biến, vì vậy hướng dẫn của HIOKI nêu rằng thiết bị không dùng để phát hiện điện áp trên dây có lớp che chắn.

HIOKI 3120 còn được sản xuất không?

HIOKI đã xếp model 3120 vào danh mục ngừng sản xuất. Người mua nên kiểm tra hàng tồn chính hãng hoặc nhờ tư vấn model thay thế có chức năng và cấp an toàn phù hợp.
