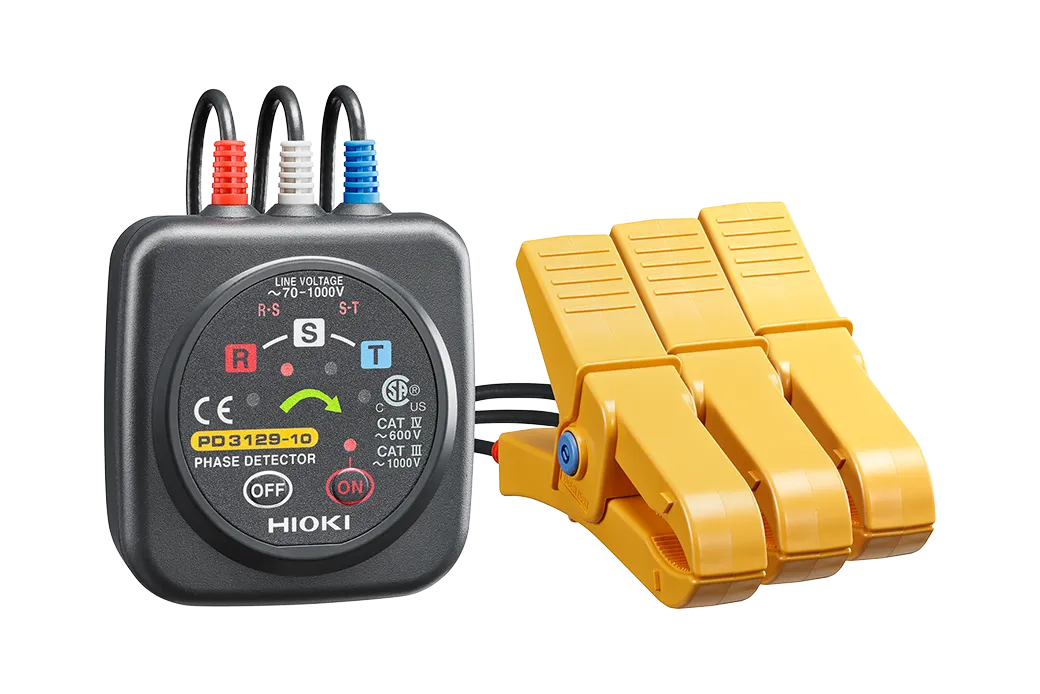

Đồng hồ chỉ thị pha HIOKI PD3129-10

Đồng hồ chỉ thị pha HIOKI PD3129-10 – kiểm tra thứ tự pha không tiếp xúc

Đồng hồ chỉ thị pha HIOKI PD3129-10 là thiết bị chuyên dụng để kiểm tra thứ tự pha thuận, pha nghịch và xác nhận tình trạng có điện trên mạch điện xoay chiều ba pha. Thiết bị sử dụng các đầu kẹp cảm ứng đặt trực tiếp lên lớp cách điện của dây dẫn, không cần để phần kim loại tiếp xúc với lõi dây, nhờ đó giúp thao tác tại tủ điện nhanh chóng và hạn chế nguy cơ chạm điện hoặc ngắn mạch do đầu kẹp kim loại.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và phát triển các giải pháp đo kiểm phục vụ nghiên cứu, sản xuất, kiểm tra an toàn điện và bảo trì công nghiệp. Model PD3129-10 thuộc dòng máy kiểm tra thứ tự pha có đầu kẹp lớn, phù hợp với các dây dẫn cách điện có đường kính lớn thường gặp trong tủ phân phối, hệ thống động lực và dây cấp nguồn cho máy móc công nghiệp.

Ưu điểm và tính năng nổi bật của HIOKI PD3129-10

• Kiểm tra thứ tự pha không tiếp xúc kim loại: ba đầu kẹp cảm ứng được gắn bên ngoài lớp vỏ cách điện của dây dẫn, không cần tháo đầu cốt hoặc chạm vào phần dẫn điện.
• Nhận biết pha thuận và pha nghịch trực quan: hệ thống đèn LED hiển thị chuyển động theo chiều tương ứng với thứ tự pha của nguồn điện ba pha.
• Thông báo đồng thời bằng ánh sáng và âm thanh: pha thuận được báo bằng mũi tên xanh, LED quay theo chiều kim đồng hồ và âm báo ngắt quãng; pha nghịch được nhận biết bằng LED quay ngược chiều kim đồng hồ và âm báo liên tục.
• Kiểm tra dây đang mang điện: các đèn báo điện áp đường dây hỗ trợ người vận hành xác nhận tình trạng có điện trước khi đánh giá thứ tự pha.
• Đầu kẹp lớn cho dây dẫn công nghiệp: phù hợp với cáp lực và dây cách điện có kích thước lớn trong tủ điện tổng, hệ thống phân phối và mạch động lực.
• Đế nam châm hỗ trợ làm việc rảnh tay: bốn nam châm phía sau cho phép cố định thiết bị lên cửa hoặc vỏ tủ điện bằng vật liệu phù hợp.
• Cảnh báo pin yếu và tự động tắt nguồn: đèn nguồn nhấp nháy khi pin yếu; chức năng tự tắt giúp hạn chế tiêu hao pin khi người dùng quên tắt thiết bị.
• Cấp an toàn đo lường cao: thích hợp cho công việc kiểm tra tại hệ thống phân phối điện và các mạch điện cố định khi được sử dụng đúng giới hạn danh định.

Các đặc điểm về đầu kẹp không tiếp xúc, đèn mũi tên xanh, LED chỉ chiều pha, âm báo và đế nam châm đều được HIOKI công bố cho model này.

Chức năng, nguyên lý hoạt động và ứng dụng

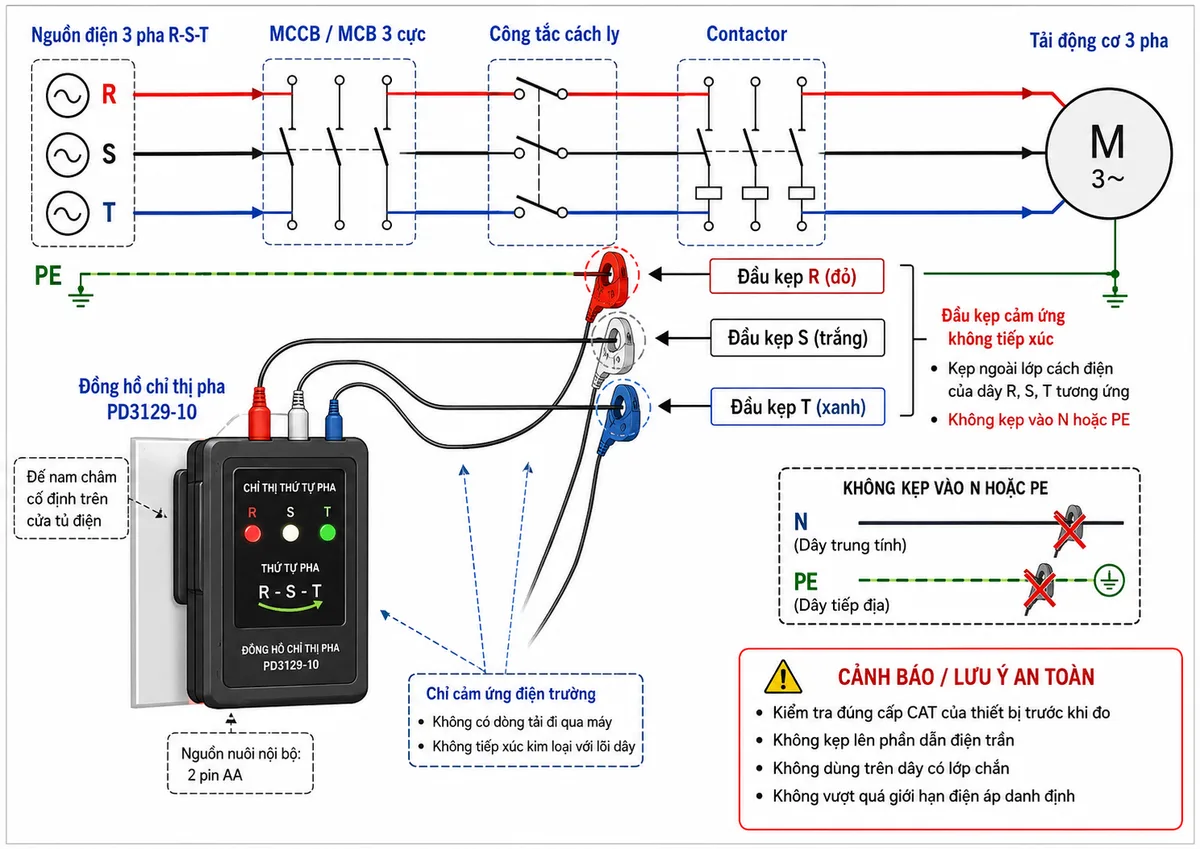

Cách kết nối HIOKI PD3129-10 với hệ thống điện ba pha

Trước khi kiểm tra, người vận hành cần kiểm tra tình trạng vỏ máy, dây nối, đầu kẹp và mức pin. Ba đầu kẹp phải được gắn lên ba dây pha riêng biệt của mạch điện xoay chiều ba pha: đầu R màu đỏ vào pha R, đầu S màu trắng vào pha S và đầu T màu xanh vào pha T. Dây dẫn phải còn lớp cách điện nguyên vẹn và nằm đúng vị trí cảm ứng được đánh dấu trên đầu kẹp.

Thiết bị không được đấu nối tiếp vào mạch điện và cũng không cấp nguồn cho tải. Nguồn vận hành của máy được cung cấp bởi pin bên trong; các đầu R, S và T chỉ cảm nhận điện trường xoay chiều qua lớp cách điện của từng dây pha.

Để kết quả kiểm tra thứ tự pha có ý nghĩa, cần kết nối đủ cả ba đầu kẹp với ba dây pha. Hướng dẫn của HIOKI lưu ý rằng thiết bị có thể xuất hiện chỉ thị khi mới gắn hai đầu kẹp, nhưng đó không phải là phép kiểm tra thứ tự pha hợp lệ. Máy chỉ được sử dụng cho mạch điện xoay chiều ba pha và không nên dùng với dây có lớp chắn điện từ.

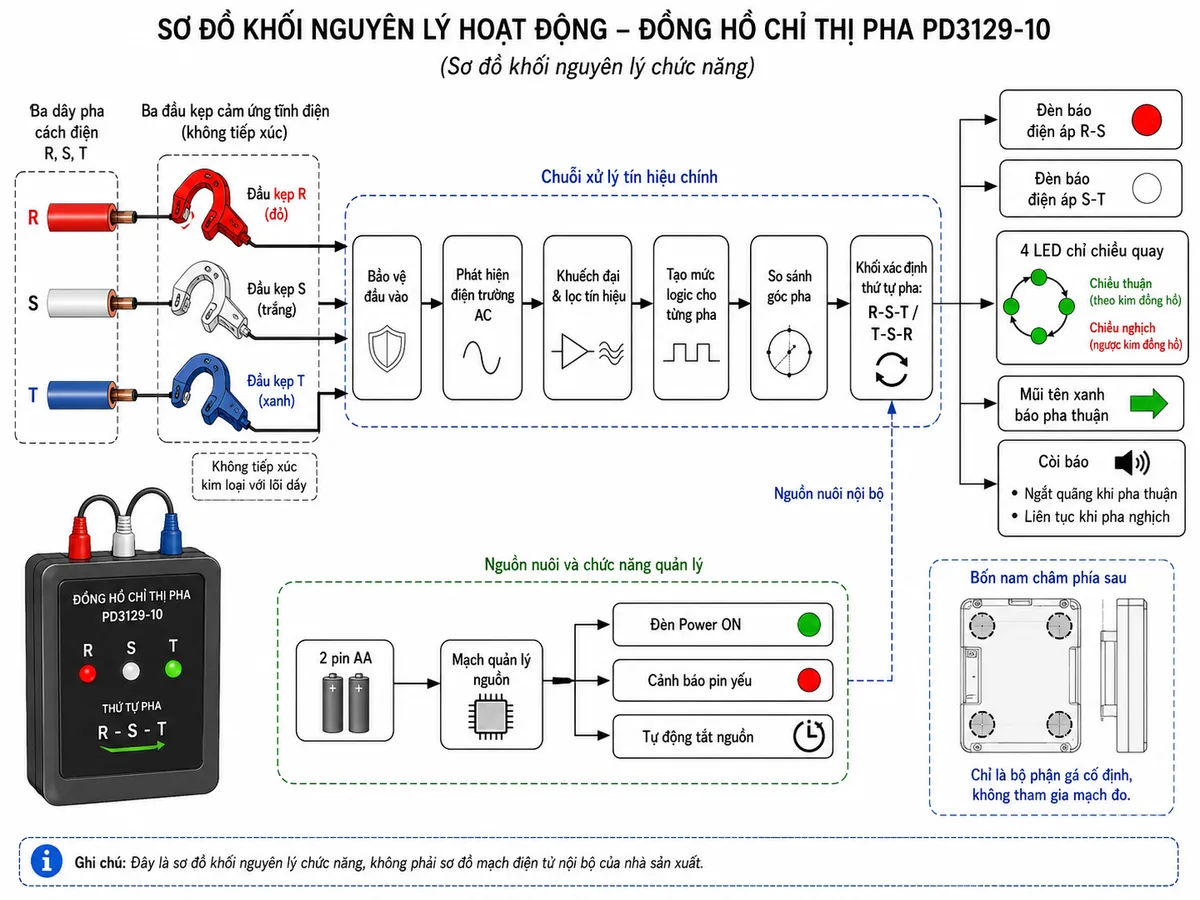

Nguyên lý kiểm tra thứ tự pha bằng cảm ứng tĩnh điện

Nguyên lý cảm ứng tĩnh điện cho phép từng đầu kẹp nhận biết điện trường xoay chiều tồn tại xung quanh dây dẫn đang mang điện. Tín hiệu cảm ứng từ ba pha R, S và T được đưa vào mạch phát hiện, điều hòa tín hiệu và khối xác định quan hệ pha.

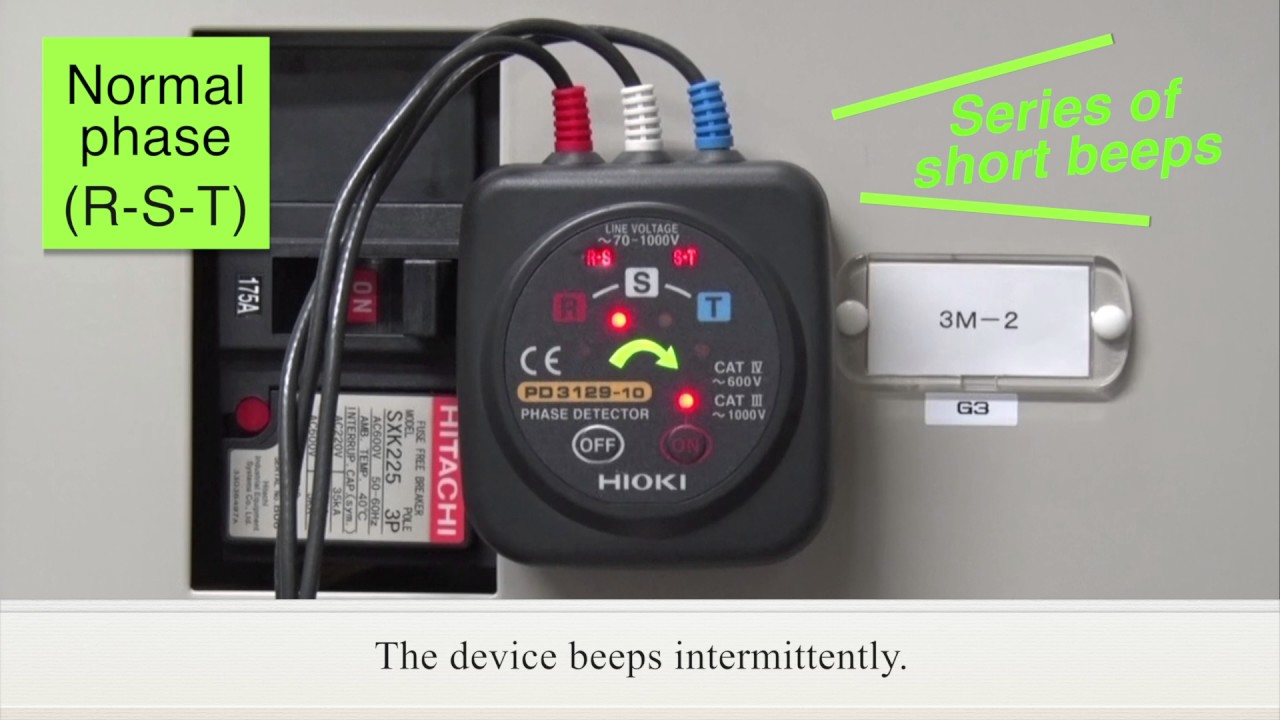

Khi trình tự tín hiệu tương ứng với R-S-T, thiết bị nhận định nguồn có thứ tự pha thuận. Mũi tên ở giữa máy sáng xanh, bốn đèn chỉ thị chuyển động theo chiều kim đồng hồ và còi phát âm thanh ngắt quãng. Khi trình tự tín hiệu tương ứng với T-S-R, máy báo pha nghịch bằng chuỗi LED chuyển động ngược chiều kim đồng hồ, mũi tên xanh không sáng và còi phát âm liên tục.

Do sử dụng cảm ứng tĩnh điện, đèn báo không sáng không phải lúc nào cũng đồng nghĩa dây dẫn chắc chắn đã mất điện, đặc biệt khi điện thế so với đất thấp hơn ngưỡng phát hiện. Người vận hành vẫn phải tuân thủ quy trình an toàn điện và sử dụng thiết bị xác nhận hết điện phù hợp trước khi chạm vào dây dẫn. Trên một số mạch ba pha ba dây có một pha nối đất, nguyên lý cảm ứng cũng có thể không xác định được tình trạng mất pha nối đất; máy vẫn có khả năng đưa ra chỉ thị pha thuận hoặc pha nghịch.

Thông số kỹ thuật cơ bản

Các thông số dưới đây được tổng hợp từ trang sản phẩm và hướng dẫn sử dụng chính thức của HIOKI dành cho PD3129-10.

Đặc tính	Thông số HIOKI PD3129-10
Chức năng	Phát hiện thứ tự pha thuận, pha nghịch và kiểm tra dây đang mang điện
Phương pháp phát hiện điện áp	Cảm ứng tĩnh điện bằng đầu kẹp không tiếp xúc kim loại
Mạch điện áp dụng	Mạch điện xoay chiều ba pha
Dải điện áp bảo đảm hoạt động	70 V đến 1000 V AC, dạng sóng sin, đầu vào liên tục
Dải tần số hoạt động	45 Hz đến 66 Hz
Dây dẫn kết nối	Dây có vỏ cách điện, đường kính hoàn thiện từ 7 mm đến 40 mm
Tiết diện dây dẫn danh định	14 mm² đến 500 mm²
Chỉ thị pha thuận	Mũi tên xanh sáng, bốn LED nhấp nháy theo chiều kim đồng hồ và còi kêu ngắt quãng
Chỉ thị pha nghịch	Mũi tên xanh tắt, bốn LED nhấp nháy ngược chiều kim đồng hồ và còi kêu liên tục
Chỉ thị điện áp đường dây	Đèn R-S và đèn S-T
Nguồn cấp	Hai pin kiềm LR6 cỡ AA, điện áp danh định 1,5 V DC mỗi pin
Thời gian hoạt động liên tục	Xấp xỉ 200 giờ ở trạng thái bật nguồn chờ, sử dụng pin kiềm LR6
Tự động tắt nguồn	Tự tắt khi không có thao tác trong 15 phút; chức năng không thể hủy
Cấp an toàn đo lường	CAT IV 600 V AC và CAT III 1000 V AC
Kích thước, khối lượng và chiều dài dây	Xấp xỉ 70 × 75 × 30 mm; 240 g; dây dài khoảng 0,7 m

Ứng dụng thực tế

• Kiểm tra thứ tự pha tủ điện ba pha sau khi lắp đặt, sửa chữa hoặc thay đổi đường dây nguồn.
• Xác nhận thứ tự pha trước khi đóng điện cho động cơ, máy bơm, quạt công nghiệp, máy nén khí và băng tải.
• Kiểm tra nguồn cấp cho biến tần, bộ khởi động mềm, tủ điều khiển và thiết bị sản xuất sử dụng điện ba pha.
• Hỗ trợ nghiệm thu hệ thống điện tại nhà máy, tòa nhà, trung tâm thương mại và công trình cơ điện.
• Phát hiện trường hợp đấu đảo pha có thể làm động cơ quay ngược, gây sai chiều chuyển động hoặc ảnh hưởng quy trình vận hành.
• Ghi nhận trực quan trạng thái pha thuận trong hồ sơ nghiệm thu nhờ mũi tên xanh có khả năng hiển thị rõ khi chụp ảnh.

Cam kết và nơi mua Đồng hồ chỉ thị pha HIOKI PD3129-10

Khi lựa chọn HIOKI PD3129-10 chính hãng, khách hàng nên kiểm tra đầy đủ model trên thân máy, tình trạng ba đầu kẹp, dây nối, phụ kiện đi kèm, tài liệu hướng dẫn và chính sách bảo hành áp dụng tại thời điểm mua hàng.

Để được tư vấn lựa chọn thiết bị phù hợp với kích thước dây dẫn, cấp điện áp và môi trường làm việc, hãy đặt mua tại thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ kiểm tra mã hàng, thông tin kỹ thuật, phụ kiện, tình trạng cung ứng và chính sách bán hàng trước khi giao sản phẩm.

Câu hỏi thường gặp (FAQ)

HIOKI PD3129-10 dùng để làm gì?

Thiết bị dùng để kiểm tra nguồn điện xoay chiều ba pha đang có thứ tự pha thuận hay pha nghịch, đồng thời hỗ trợ kiểm tra tình trạng có điện trên từng dây pha thông qua các đầu kẹp cảm ứng.

PD3129-10 có cần chạm đầu kẹp vào lõi kim loại của dây dẫn không?

Không. Ba đầu kẹp được thiết kế để gắn bên ngoài lớp cách điện của dây dẫn. Đây là phương pháp kiểm tra pha không tiếp xúc kim loại, giúp giảm thao tác tháo đầu cốt hoặc tiếp xúc trực tiếp với phần dẫn điện.

Thiết bị có đo và hiển thị giá trị điện áp không?

Không. PD3129-10 là máy chỉ thị thứ tự pha và trạng thái dây đang có điện, không phải đồng hồ đo điện áp số. Máy sử dụng đèn LED, mũi tên và còi để thông báo kết quả thay vì hiển thị giá trị điện áp.

Có thể dùng PD3129-10 để kiểm tra điện một pha không?

Không nên. Thiết bị được thiết kế cho mạch điện xoay chiều ba pha và cần kết nối đủ ba đầu kẹp để thực hiện phép kiểm tra thứ tự pha đúng quy trình.

Làm thế nào để nhận biết pha thuận và pha nghịch?

Ở trạng thái pha thuận, mũi tên xanh sáng, các LED chạy theo chiều kim đồng hồ và còi phát âm ngắt quãng. Ở trạng thái pha nghịch, LED chạy ngược chiều kim đồng hồ, mũi tên xanh không sáng và còi phát âm liên tục.

PD3129-10 khác PD3129 ở điểm nào?

PD3129-10 sử dụng đầu kẹp lớn hơn, phù hợp với dây dẫn công nghiệp có đường kính và tiết diện lớn hơn. Model này cũng có giới hạn điện áp và cấp an toàn đo lường cao hơn; các giá trị cụ thể được trình bày trong bảng thông số kỹ thuật phía trên.

Đèn báo điện áp không sáng có thể khẳng định dây đã mất điện không?

Không. Đèn không sáng có thể do dây không có điện hoặc do điện thế so với đất thấp hơn ngưỡng phát hiện. Không được dựa riêng vào chỉ thị này để chạm vào dây dẫn; cần thực hiện đầy đủ quy trình cô lập và xác nhận hết điện bằng thiết bị chuyên dụng.

Cần lưu ý gì khi sử dụng nam châm phía sau máy?

Nam châm chỉ nên được gắn lên bề mặt tủ điện phù hợp. Không đặt nam châm trực tiếp lên thanh cái hoặc phần dẫn điện trần vì có thể gây ngắn mạch; người sử dụng thiết bị hỗ trợ y tế cấy ghép cũng cần tuân thủ cảnh báo an toàn của nhà sản xuất.
