Thiết bị kiểm tra ắc quy HIOKI BT3554-52

Giới thiệu Thiết bị kiểm tra ắc quy HIOKI BT3554-52

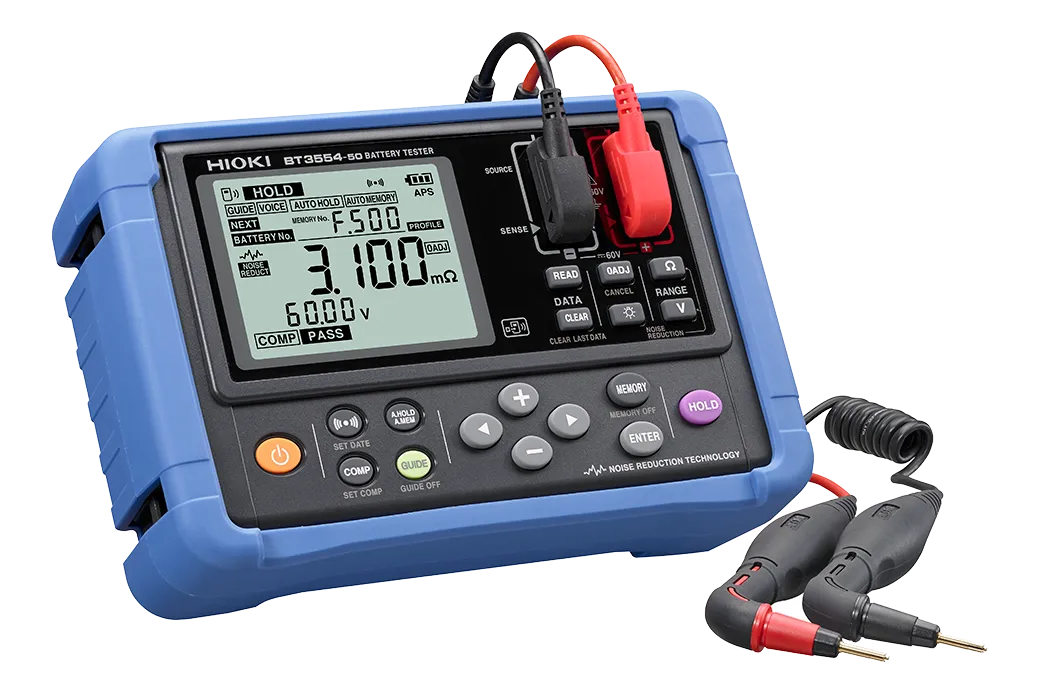

Thiết bị kiểm tra ắc quy HIOKI BT3554-52 là bộ thiết bị cầm tay chuyên dùng để đo nội trở ắc quy và điện áp đầu cực, hỗ trợ kỹ thuật viên đánh giá nhanh mức độ suy giảm của ắc quy trong hệ thống UPS, tủ nguồn dự phòng và hệ thống lưu trữ điện. Cấu hình BT3554-52 gồm thiết bị chính BT3554-50 và dây đo chân cắm bốn cực L2020 có đầu đo dạng chữ L, thuận tiện tiếp cận các đầu cực nằm sâu trong giá hoặc tủ ắc quy.

Hioki là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và chuyên phát triển, sản xuất các thiết bị đo kiểm điện. Sản phẩm của hãng được sử dụng trong bảo trì công nghiệp, năng lượng, sản xuất điện tử, nghiên cứu và kiểm soát chất lượng.

BT3554-52 đặc biệt phù hợp với công việc kiểm tra định kỳ số lượng lớn ắc quy vì có thể đo nội trở và điện áp khi ắc quy vẫn đang kết nối với hệ thống chủ. Người vận hành không cần ngắt từng bình khỏi hệ thống chỉ để thực hiện phép đo thông thường, nhờ đó giảm thời gian dừng thiết bị và nâng cao hiệu quả bảo trì.

Ưu điểm và tính năng nổi bật của HIOKI BT3554-52

• Đo đồng thời nội trở và điện áp ắc quy, cung cấp hai thông tin quan trọng để theo dõi tình trạng suy giảm của từng cell hoặc từng bình.
• Sử dụng phương pháp đo bốn cực AC, hạn chế ảnh hưởng của điện trở dây đo và điện trở tiếp xúc tại đầu cực.
• Tích hợp bộ so sánh để phân loại kết quả theo các trạng thái PASS, WARNING và FAIL dựa trên ngưỡng do người sử dụng thiết lập.
• Công nghệ giảm nhiễu giúp ổn định kết quả khi đo tại UPS đang hoạt động hoặc trong môi trường có nhiễu từ bộ chỉnh lưu, biến tần và thiết bị công suất.
• Chức năng Auto Hold tự giữ kết quả khi giá trị ổn định và Auto Memory tự động lưu dữ liệu, phù hợp với quy trình kiểm tra liên tiếp nhiều bình ắc quy.
• Dây đo L2020 có cấu trúc bốn cực và đầu chân cắm dạng chữ L, giúp thao tác tại đầu cực nằm sâu hoặc khu vực có khoảng trống hạn chế.
• Có thể kết nối máy tính qua USB để quản lý dữ liệu bằng phần mềm tương thích của Hioki.
• Hỗ trợ Adapter không dây Z3210 tùy chọn để truyền dữ liệu tới điện thoại hoặc máy tính bảng và sử dụng ứng dụng GENNECT Cross. Z3210 không phải phụ kiện tiêu chuẩn của cấu hình BT3554-52.
• Thiết kế cầm tay, dùng pin AA và có vỏ bảo vệ, phù hợp cho công việc kiểm tra lưu động tại phòng UPS, trạm điện và nhà máy.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông tin
Cấu hình model	Thiết bị BT3554-50 kèm dây đo chân cắm L2020
Đại lượng đo	Nội trở ắc quy, điện áp đầu cực DC và nhiệt độ khi sử dụng cảm biến phù hợp
Phương pháp đo điện trở	Phương pháp bốn cực AC
Dải đo điện trở	3 mΩ đến 3 Ω, gồm 4 dải đo
Độ phân giải điện trở nhỏ nhất	1 µΩ tại dải 3 mΩ
Tần số dòng điện thử	1 kHz ±30 Hz; 1 kHz ±80 Hz khi bật chức năng tránh tần số nhiễu
Dải đo điện áp	±6 V đến ±60 V DC, gồm 2 dải đo
Điện áp đầu vào tối đa	60 V DC; không nhận điện áp AC
Thời gian đo	100 ms
Thời gian phản hồi	Khoảng 1,6 giây
Nguồn cấp	8 pin kiềm LR6 cỡ AA, điện áp định mức 1,5 V DC mỗi pin
Giao tiếp	USB 2.0, đầu nối USB mini B; giao tiếp không dây khi lắp Z3210 tùy chọn
Kích thước	Khoảng 199 × 132 × 60,6 mm, bao gồm vỏ bảo vệ Z5041
Khối lượng	Khoảng 960 g, bao gồm pin kiềm LR6 và vỏ bảo vệ Z5041
Thời gian bảo hành sản phẩm	3 năm theo công bố của nhà sản xuất

Chức năng, nguyên lý hoạt động và ứng dụng

Kết nối HIOKI BT3554-52 với hệ thống ắc quy

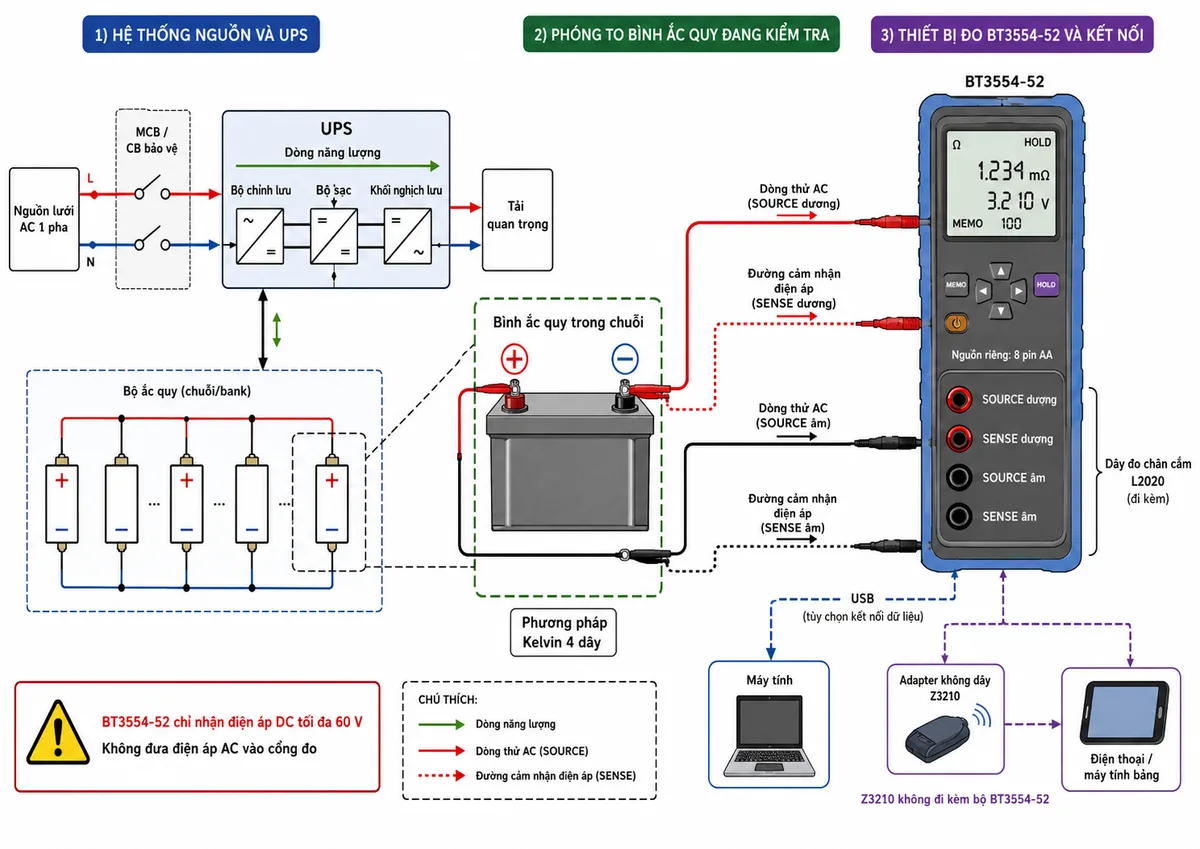

Thiết bị chính được cấp nguồn độc lập bằng 8 pin AA. Dây L2020 được nối vào bốn cực đo SOURCE dương, SOURCE âm, SENSE dương và SENSE âm của máy. Khi đo, đầu màu đỏ được đặt lên cực dương và đầu màu đen được đặt lên cực âm của bình ắc quy cần kiểm tra.

Mỗi đầu đo L2020 tích hợp tiếp điểm cấp dòng thử và tiếp điểm cảm nhận điện áp. Kỹ thuật viên cần đặt đầu đo chắc chắn, đúng cực tính và bảo đảm các chân tiếp xúc trực tiếp với phần kim loại sạch của đầu cực. Nên thực hiện điều chỉnh mức không bằng bảng điều chỉnh chuyên dụng sau khi thay dây đo hoặc khi cần tối ưu độ chính xác ở vùng điện trở thấp.

Chức năng đo nội trở ắc quy

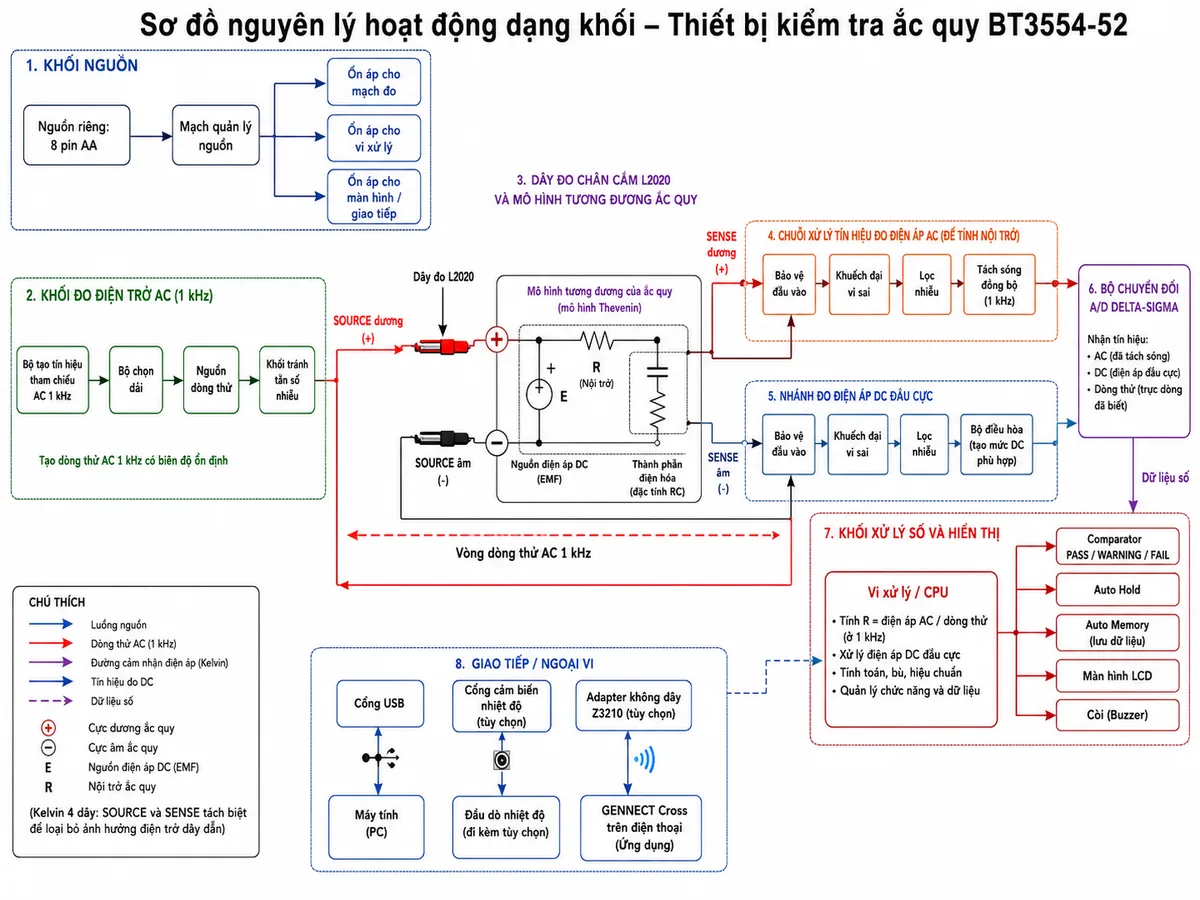

Máy đo nội trở ắc quy HIOKI BT3554-52 tạo một dòng điện thử AC có tần số danh định 1 kHz và đưa dòng này qua hai đường SOURCE tới ắc quy. Hai đường SENSE độc lập đo thành phần điện áp AC xuất hiện tại hai đầu bình. Bộ xử lý xác định nội trở từ tỷ số giữa điện áp đáp ứng và dòng điện thử.

Do đường cấp dòng và đường đo điện áp được tách riêng, ảnh hưởng của điện trở dây dẫn và điện trở tiếp xúc tại đầu đo được giảm đáng kể. Đây là nguyên lý Kelvin bốn cực, đặc biệt cần thiết khi đo các giá trị nội trở ở mức mili-ohm hoặc micro-ohm.

Chức năng đo điện áp và đánh giá suy giảm

Song song với phép đo nội trở, thiết bị đo điện áp đầu cực DC của ắc quy. Bộ so sánh sử dụng ngưỡng điện trở và điện áp do người vận hành cài đặt để đưa ra kết quả PASS, WARNING hoặc FAIL.

Kết quả của một bình không nên được đánh giá chỉ từ một giá trị nội trở đơn lẻ. Quy trình bảo trì nên so sánh với dữ liệu ban đầu của bình mới, giá trị tham chiếu của nhà sản xuất, các bình cùng loại trong chuỗi và xu hướng thay đổi qua nhiều kỳ kiểm tra. Nhiệt độ cũng có thể ảnh hưởng đến nội trở nên cần được ghi nhận khi phân tích dữ liệu dài hạn.

Luồng xử lý và quản lý dữ liệu

Sau khi tín hiệu đo được điều hòa và chuyển đổi sang dữ liệu số, bộ vi xử lý tính điện trở, đọc điện áp, thực hiện so sánh ngưỡng và hiển thị kết quả trên màn hình. Auto Hold giữ số đo ổn định, còn Auto Memory giúp ghi dữ liệu liên tiếp mà không phải thao tác lưu thủ công sau mỗi bình.

Khi lắp Adapter không dây Z3210 tùy chọn, BT3554-52 có thể phối hợp với GENNECT Cross để nhận hướng dẫn bằng âm thanh, gắn kết quả với vị trí và số thứ tự ắc quy, đồng thời hỗ trợ lập báo cáo hiện trường. Người dùng cần chọn cấu hình BT3554-92 khi muốn mua sẵn cả dây L2020 và Z3210 trong cùng bộ theo danh mục model của Hioki.

Ứng dụng thực tế

• Kiểm tra định kỳ ắc quy chì kín khí trong hệ thống UPS tại trung tâm dữ liệu, ngân hàng, bệnh viện và tòa nhà.
• Đánh giá tình trạng từng bình trong tủ nguồn DC, trạm điện, trạm viễn thông và hệ thống điều khiển công nghiệp.
• Phát hiện sớm bình có nội trở tăng hoặc điện áp bất thường trong chuỗi ắc quy.
• Theo dõi xu hướng suy giảm để xây dựng kế hoạch thay thế trước khi nguồn dự phòng mất khả năng đáp ứng.
• Quản lý kết quả bảo trì tại nhà máy, dây chuyền sản xuất và hệ thống lưu trữ năng lượng.

Lưu ý khi sử dụng

• Không đưa điện áp AC vào cổng đo và không đo đối tượng có điện áp vượt quá 60 V DC giữa các cực đo.
• Kiểm tra tình trạng dây L2020, cầu chì, đầu chân cắm và lớp cách điện trước khi làm việc.
• Đặt đúng cực tính; đầu đỏ vào cực dương và đầu đen vào cực âm của bình.
• Làm sạch lớp ôxy hóa hoặc lớp cách điện trên đầu cực nếu dòng thử không ổn định.
• Không để hai đầu đo chạm nhau hoặc gây ngắn mạch giữa hai cực ắc quy.
• Sử dụng ngưỡng đánh giá phù hợp với loại ắc quy, dung lượng, hướng dẫn của nhà sản xuất và dữ liệu tham chiếu tại hiện trường.

Cam kết và nơi mua HIOKI BT3554-52

Để được tư vấn đúng cấu hình BT3554-52 kèm dây đo L2020, lựa chọn phụ kiện tương thích và nhận sản phẩm có nguồn gốc rõ ràng, khách hàng nên đặt mua chính hãng tại thietbicodien.

thietbicodien hỗ trợ tư vấn ứng dụng kiểm tra UPS và ắc quy công nghiệp, đối chiếu model, lựa chọn dây đo, cảm biến nhiệt độ, Adapter Z3210 và giải pháp quản lý dữ liệu phù hợp với nhu cầu bảo trì thực tế.

Câu hỏi thường gặp (FAQ)

HIOKI BT3554-52 đo được những đại lượng nào?

Thiết bị đo nội trở và điện áp đầu cực DC của ắc quy. Máy cũng có thể đo nhiệt độ khi kết nối dây đo hoặc đầu dò nhiệt độ tương thích được Hioki chỉ định.

BT3554-52 khác BT3554-50 và BT3554-51 như thế nào?

BT3554-50 là thiết bị không kèm dây đo chân cắm. BT3554-51 được đóng bộ với dây 9465-10, còn BT3554-52 được đóng bộ với dây chân cắm dạng chữ L L2020.

Adapter không dây Z3210 có đi kèm BT3554-52 không?

Không. Z3210 là phụ kiện tùy chọn đối với BT3554-52. Cấu hình BT3554-92 gồm BT3554-52 và Adapter không dây Z3210.

BT3554-52 có thể đo khi ắc quy vẫn nối với UPS không?

Có thể thực hiện phép đo khi ắc quy vẫn kết nối với hệ thống chủ trong điều kiện sử dụng phù hợp. Công nghệ giảm nhiễu hỗ trợ ổn định kết quả khi UPS đang hoạt động, tuy nhiên người vận hành vẫn phải tuân thủ giới hạn đầu vào và quy trình an toàn của hệ thống.

Thiết bị có dùng phương pháp hai dây không?

Không. Phép đo nội trở sử dụng phương pháp bốn cực AC với hai đường SOURCE cấp dòng thử và hai đường SENSE đo điện áp, giúp giảm ảnh hưởng của điện trở dây và điện trở tiếp xúc.

BT3554-52 có dùng để đo điện áp AC được không?

Không. Ngõ đo chỉ nhận điện áp DC và điện áp đầu vào tối đa là 60 V DC. Không được kết nối trực tiếp thiết bị với nguồn điện AC.

Có thể kết luận ắc quy hỏng chỉ dựa vào kết quả FAIL không?

Kết quả FAIL phụ thuộc vào ngưỡng do người dùng cài đặt. Cần đối chiếu thêm với dữ liệu của bình mới, hướng dẫn của nhà sản xuất, nhiệt độ, lịch sử đo và các bình cùng loại trước khi đưa ra quyết định thay thế.
