Thiết bị kiểm tra ắc quy HIOKI BT3564 (1000V)

1) Giới thiệu & nguồn gốc thương hiệu – Thiết bị kiểm tra ắc quy HIOKI BT3564

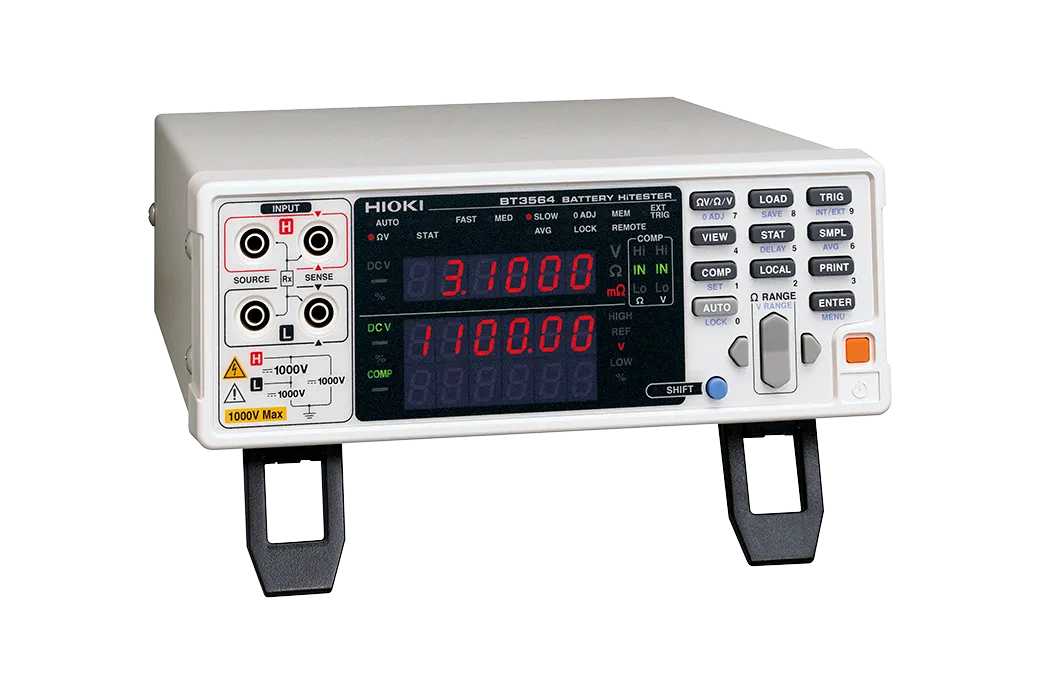

Thiết bị kiểm tra ắc quy HIOKI BT3564 là máy đo để bàn chuyên dụng cho kiểm tra điện trở trong và điện áp DC của các bộ pin, mô-đun pin và pack pin điện áp cao. Với khả năng đo trực tiếp trên hệ thống pin có điện áp tới 1000 V DC, thiết bị phù hợp cho dây chuyền sản xuất pin xe điện, kiểm tra đầu vào, kiểm tra xuất xưởng và đánh giá chất lượng kết nối điện trong pack pin.

HIOKI BT3564 sử dụng phương pháp đo điện trở AC bốn đầu cực, giúp hạn chế ảnh hưởng của điện trở dây đo và điện trở tiếp xúc. Thiết bị có thể đo đồng thời điện trở trong và điện áp hở mạch, nhờ đó rút ngắn chu kỳ kiểm tra và cung cấp dữ liệu nhất quán cho hệ thống đánh giá chất lượng tự động.

Hioki là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và chuyên phát triển, sản xuất các thiết bị đo lường điện phục vụ nghiên cứu, sản xuất công nghiệp và bảo trì hệ thống. BT3564 được định hướng cho các ứng dụng pin điện áp cao, đặc biệt là pin EV, PHEV và hệ thống lưu trữ năng lượng.

2) Ưu điểm và tính năng nổi bật của HIOKI BT3564

Đo điện trở trong và điện áp trong cùng một chu kỳ

Máy đo điện trở trong ắc quy BT3564 thu nhận đồng thời giá trị điện trở và điện áp DC của đối tượng. Người vận hành hoặc hệ thống điều khiển có thể đánh giá cả chất lượng đường dẫn dòng điện lẫn trạng thái điện áp mà không phải chuyển đổi giữa nhiều thiết bị đo.

Phù hợp với pack pin điện áp cao

Ngõ vào có khả năng làm việc với điện áp DC cao giúp BT3564 đáp ứng nhu cầu kiểm tra toàn bộ pack pin EV, PHEV hoặc bộ pin lưu trữ năng lượng. Thiết bị cũng có thể được sử dụng để đo điện trở tổng của pack pin, điện trở thanh cái busbar, mối nối và khu vực liên kết giữa các mô-đun.

Đo bốn đầu cực, hạn chế sai số dây dẫn

Phương pháp AC bốn đầu cực tách riêng đường cấp dòng SOURCE và đường đo điện áp SENSE. Cấu hình này làm giảm ảnh hưởng của điện trở dây đo, điện trở đầu nối và điện trở tiếp xúc, đặc biệt hữu ích khi kiểm tra các giá trị điện trở rất nhỏ tại busbar hoặc mối ghép dẫn điện.

Giảm nguy cơ phát sinh tia lửa khi tiếp xúc

BT3564 được tích hợp chức năng giảm phóng tia lửa. Khi đầu đo tiếp xúc với cực của pack pin điện áp cao, thiết bị giới hạn dòng điện phát sinh trong giai đoạn tiếp xúc, từ đó giảm khả năng xuất hiện phóng điện tại điểm đo.

Đánh giá nhanh bằng bộ so sánh

Giá trị điện trở và điện áp được đánh giá độc lập theo các mức Hi, IN và Lo. Thiết bị có thể kết hợp hai kết quả để xuất tín hiệu PASS hoặc FAIL, hỗ trợ phân loại sản phẩm nhanh trên dây chuyền và giảm phụ thuộc vào việc đọc kết quả thủ công.

Hỗ trợ tự động hóa và giám sát dài hạn

Các giao tiếp điều khiển và truyền dữ liệu cho phép kết nối BT3564 với PLC, máy tính hoặc hệ thống kiểm tra tự động. Ngõ ra analog của giá trị điện trở có thể kết nối với recorder hoặc data logger để theo dõi sự thay đổi điện trở trong quá trình thử rung, thử nhiệt độ, độ ẩm hoặc các phép thử độ bền kéo dài.

Thông số kỹ thuật chính

Hạng mục	Thông tin
Đại lượng đo	Điện trở và điện áp DC; hỗ trợ đo đồng thời
Phương pháp đo điện trở	Phương pháp AC bốn đầu cực
Tần số dòng thử	1 kHz ±0,2 Hz
Phạm vi đo điện trở	0 Ω đến 3,1 kΩ
Các dải đo điện trở	3 mΩ, 30 mΩ, 300 mΩ, 3 Ω, 30 Ω, 300 Ω và 3000 Ω
Độ phân giải điện trở nhỏ nhất	0,1 µΩ
Phạm vi đo điện áp DC	0 V DC đến ±999,999 V DC
Các dải đo điện áp	10 V, 100 V và 1000 V
Độ phân giải điện áp nhỏ nhất	10 µV
Điện áp đặt vào định mức lớn nhất	±1000 V DC
Điện áp định mức lớn nhất giữa đầu vào và đất	±1000 V DC
Tốc độ lấy mẫu	FAST, MEDIUM và SLOW
Chức năng so sánh	Hi, IN, Lo cho điện trở và điện áp; kết quả tổng hợp PASS hoặc FAIL
Bộ nhớ	Tối đa 400 cặp giá trị đo
Ngõ ra analog	Giá trị điện trở đo được, điện áp đầu ra từ 0 V DC đến 3,1 V DC
Giao tiếp	EXT I/O, RS-232C, GP-IB và kết nối máy in qua RS-232C
Nguồn cấp	100 V AC đến 240 V AC, 50 Hz hoặc 60 Hz, công suất tiêu thụ tối đa 30 VA
Phụ kiện tiêu chuẩn	Dây nguồn, tài liệu hướng dẫn và tài liệu lưu ý vận hành; dây đo được lựa chọn và mua riêng

3) Chức năng, nguyên lý hoạt động và ứng dụng

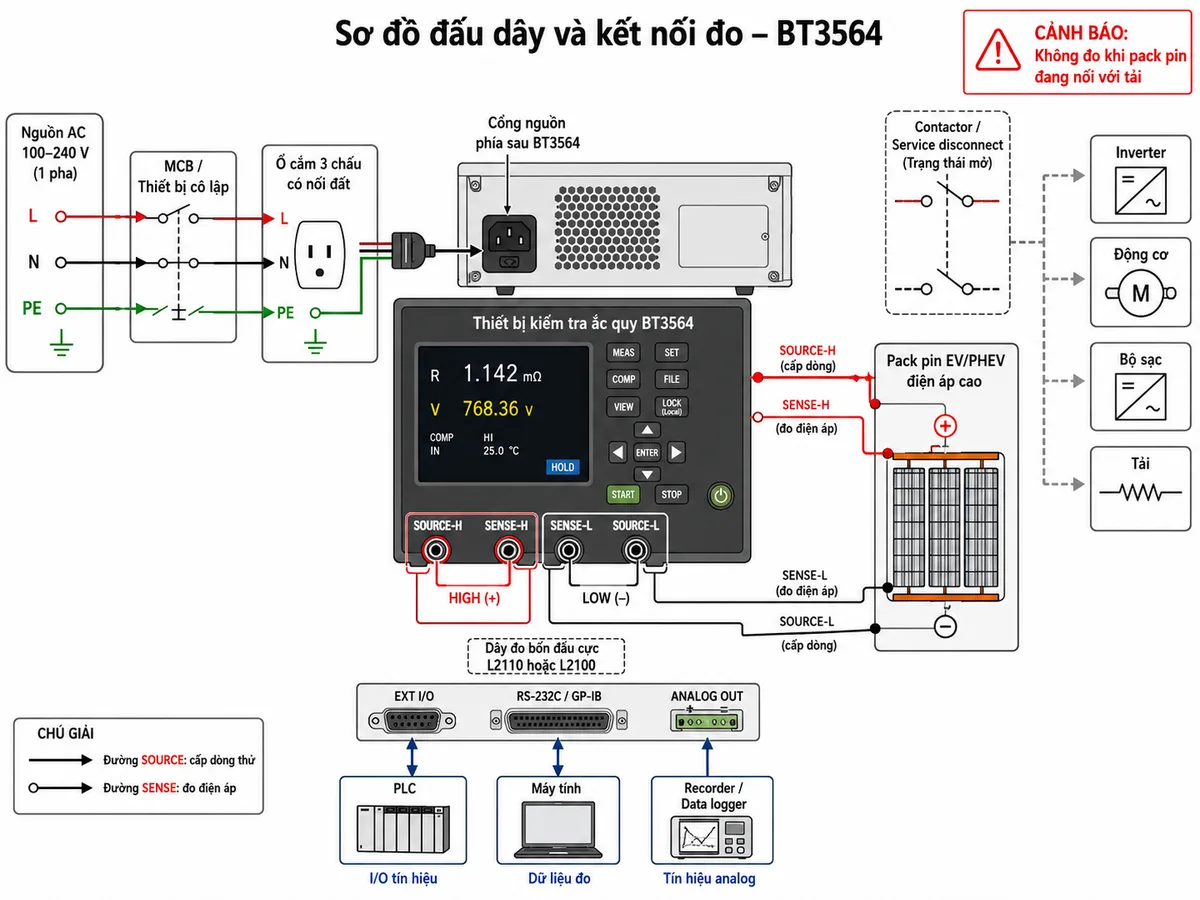

Đấu nối BT3564 với pack pin cần kiểm tra

BT3564 được cấp nguồn từ lưới AC có nối đất bảo vệ. Ở mặt trước, bốn đầu vào SOURCE-H, SENSE-H, SOURCE-L và SENSE-L được nối tới hai cực của pack pin bằng dây đo bốn đầu cực phù hợp. Với pack pin điện áp cao, nên sử dụng dây đo chuyên dụng L2100 hoặc L2110 có định mức tương ứng với điện áp của đối tượng.

Trước khi đo, pack pin phải được tách khỏi động cơ, inverter, bộ sạc hoặc tải ngoài có thể tạo dòng xung. Đầu cắm của dây đo cần được nối vào thiết bị trước khi đưa đầu dò tiếp xúc với pin nhằm hạn chế nguy cơ ngắn mạch tại các đầu cắm.

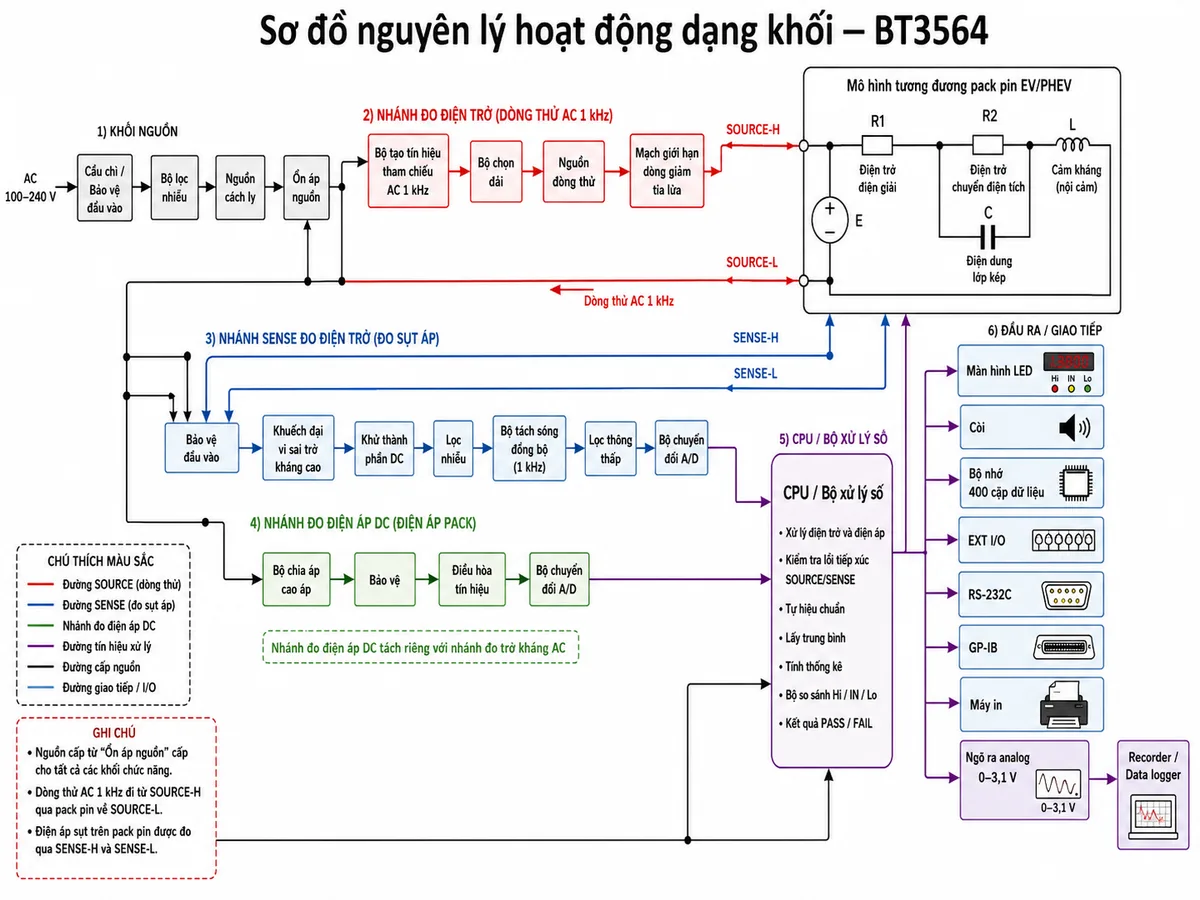

Nguyên lý đo điện trở trong bằng AC bốn đầu cực

Trong phép đo điện trở, nguồn dòng AC bên trong thiết bị đưa dòng thử qua hai đường SOURCE-H và SOURCE-L. Điện áp sụt trên trở kháng của pack pin được thu nhận riêng qua SENSE-H và SENSE-L. Do mạch đo SENSE có trở kháng vào cao, dòng điện chạy trong đường đo điện áp rất nhỏ, nhờ đó ảnh hưởng của điện trở dây dẫn và điện trở tiếp xúc được giảm đáng kể.

Tín hiệu thu được được đưa qua mạch khuếch đại, lọc và tách sóng đồng bộ. Hệ thống đồng bộ với tín hiệu tham chiếu của nguồn dòng thử để phân tách thành phần điện trở khỏi thành phần phản kháng của mô hình điện hóa, đồng thời hạn chế ảnh hưởng của nhiễu ngoài. Giá trị điện trở hiệu dụng sau xử lý được chuyển đổi sang tín hiệu số và hiển thị trên màn hình.

Nguyên lý đo điện áp DC

Kênh đo điện áp thu nhận sức điện động DC của pack pin qua các đầu SENSE. Tín hiệu được bảo vệ, chia áp và điều hòa trước khi chuyển đổi A/D. Bộ xử lý trung tâm hiển thị điện áp đồng thời với điện trở, thực hiện so sánh giới hạn và xuất kết quả tới màn hình, còi, bộ nhớ hoặc hệ thống điều khiển bên ngoài.

Kiểm tra tiếp xúc và giảm phóng tia lửa

Trước khi chuyển sang trạng thái đo bình thường, thiết bị kiểm tra tình trạng kết nối của các đường SOURCE và SENSE. Khi phát hiện tiếp xúc không đầy đủ hoặc dây đo bị hở, BT3564 báo lỗi thay vì sử dụng kết quả không tin cậy. Mạch giới hạn dòng trong quá trình tiếp xúc giúp thực hiện đo pack pin điện áp cao an toàn hơn và giảm phóng tia lửa tại đầu cực.

Ứng dụng tiêu biểu

Thiết bị kiểm tra pin EV và PHEV BT3564 thích hợp cho kiểm tra pack pin sau lắp ráp, kiểm tra tiếp nhận trước khi đưa vào dây chuyền, kiểm tra xuất xưởng và phân loại sản phẩm theo giới hạn điện trở hoặc điện áp.

Thiết bị còn được sử dụng để kiểm tra điện trở tổng của bộ pin lưu trữ năng lượng, điện trở busbar, mối hàn tab, đầu nối công suất và các liên kết giữa mô-đun. Ngõ ra analog hỗ trợ theo dõi biến thiên điện trở trong thử nghiệm rung, chu kỳ nhiệt, độ ẩm hoặc đánh giá độ bền kết nối.

Khả năng lưu cấu hình, kích hoạt bằng tín hiệu ngoài và truyền kết quả qua các giao tiếp công nghiệp giúp BT3564 dễ tích hợp vào trạm đo bán tự động, hệ thống robot tiếp xúc đầu cực hoặc dây chuyền kiểm tra chất lượng pin.

4) Cam kết và nơi mua HIOKI BT3564 chính hãng

Khi lựa chọn HIOKI BT3564 chính hãng, khách hàng cần xác định đúng điện áp của pack pin, dạng đầu cực, khoảng cách tiếp xúc và yêu cầu tích hợp để lựa chọn dây đo, đầu dò và cáp giao tiếp phù hợp. Dây đo không phải là phụ kiện tiêu chuẩn đi kèm máy, vì vậy cấu hình phụ kiện cần được kiểm tra trước khi đặt hàng.

Quý khách có nhu cầu mua thiết bị kiểm tra ắc quy HIOKI BT3564 có thể liên hệ trực tiếp thietbicodien để được tư vấn cấu hình dây đo cho pack pin điện áp cao, lựa chọn phụ kiện kết nối PLC hoặc máy tính, báo giá và hỗ trợ kỹ thuật theo đúng ứng dụng thực tế.

thietbicodien cam kết cung cấp đúng model, đầy đủ chứng từ sản phẩm, thông tin kỹ thuật minh bạch và chính sách bảo hành theo điều kiện áp dụng của hãng và đơn vị cung cấp.

Câu hỏi thường gặp (FAQ)

HIOKI BT3564 đo được những đại lượng nào?

Thiết bị đo điện trở trong và điện áp DC của cell, mô-đun hoặc pack pin. Hai đại lượng có thể được đo đồng thời để phục vụ đánh giá và phân loại sản phẩm.

BT3564 có phù hợp để đo pack pin EV điện áp cao không?

Có. Model BT3564 có điện áp đầu vào định mức lớn nhất ±1000 V DC và được phát triển cho các pack pin điện áp cao dùng trong EV, PHEV và hệ thống lưu trữ năng lượng.

BT3564 có đo được dung lượng Ah của ắc quy không?

Không. BT3564 chủ yếu đo điện trở trong và điện áp DC. Thiết bị không thay thế máy nạp xả hoặc hệ thống thử chu kỳ dùng để xác định dung lượng Ah, năng lượng Wh hay hiệu suất nạp xả của pin.

Tại sao BT3564 sử dụng dây đo bốn đầu cực?

Cấu hình bốn đầu cực tách đường cấp dòng SOURCE khỏi đường đo điện áp SENSE. Nhờ đó, kết quả đo điện trở nhỏ ít bị ảnh hưởng bởi điện trở dây dẫn và điện trở tiếp xúc tại đầu cực.

Dây đo có được cung cấp sẵn cùng BT3564 không?

Không. Dây đo được lựa chọn và mua riêng theo điện áp, hình dạng điện cực và phương pháp tiếp xúc. Đối với pack pin điện áp cao, L2100 và L2110 là các lựa chọn đầu dò dạng pin hỗ trợ tới 1000 V DC.

BT3564 có thể tích hợp vào dây chuyền kiểm tra tự động không?

Có. Thiết bị có EXT I/O để nhận trigger và xuất tín hiệu đánh giá, đồng thời hỗ trợ RS-232C và GP-IB để điều khiển, cài đặt hoặc thu thập dữ liệu từ PLC và máy tính.

Ngõ ra analog của BT3564 được sử dụng vào mục đích gì?

Ngõ ra analog chuyển đổi giá trị điện trở đang đo thành điện áp DC để đưa tới recorder hoặc data logger. Chức năng này phù hợp với các phép thử cần theo dõi sự thay đổi điện trở liên tục theo thời gian.

BT3564 có tự xác định pin đạt hay không đạt không?

Thiết bị có bộ so sánh và có thể xuất kết quả PASS hoặc FAIL dựa trên các ngưỡng điện trở, điện áp do người dùng thiết lập. Tiêu chuẩn giới hạn cần được xác định theo loại pin, thiết kế pack và yêu cầu kiểm soát chất lượng của từng nhà sản xuất.
