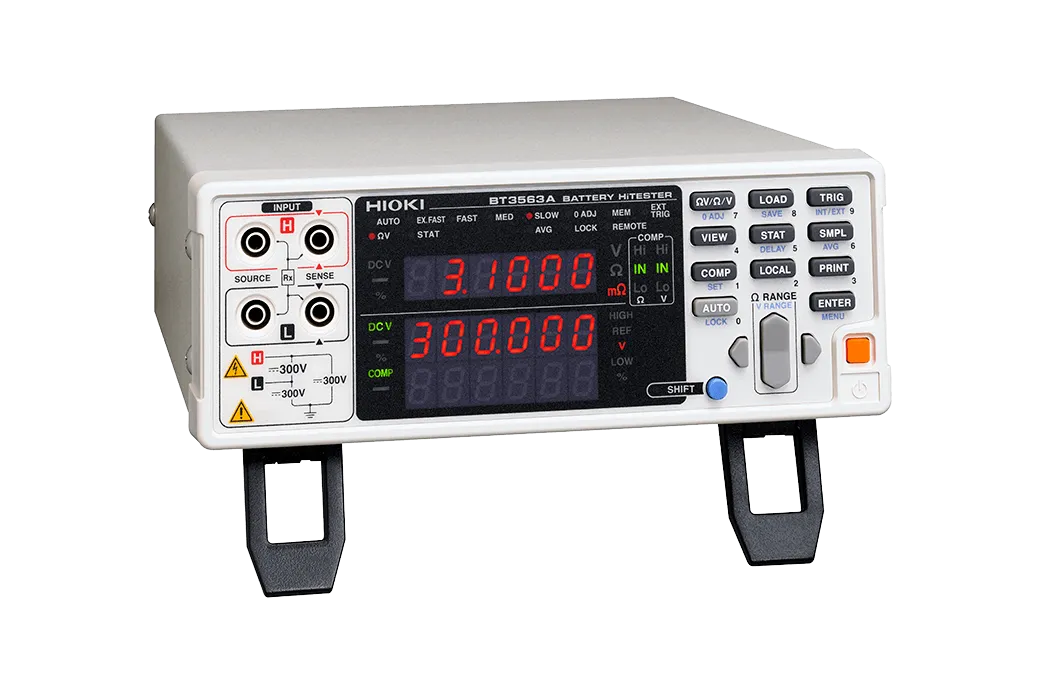

Thiết bị kiểm tra ắc quy HIOKI BT3563A

Thiết bị kiểm tra ắc quy HIOKI BT3563A chính xác cao cho dây chuyền sản xuất

Thiết bị kiểm tra ắc quy HIOKI BT3563A là máy đo để bàn chuyên dùng để kiểm tra đồng thời nội trở AC và điện áp hở mạch của cell, mô-đun và bộ pin có điện áp đến 300 V. Với tốc độ đo nhanh, độ phân giải điện trở từ 0,1 µΩ và nhiều giao diện điều khiển công nghiệp, thiết bị phù hợp cho các dây chuyền kiểm tra pin tự động, đặc biệt trong sản xuất pin lithium-ion và bộ pin xEV.

HIOKI là thương hiệu thiết bị đo điện đến từ Nhật Bản, được biết đến trong các lĩnh vực kiểm tra điện, đo công suất, đánh giá linh kiện và kiểm soát chất lượng pin. Model BT3563A được phát triển cho nhu cầu đo lường ổn định, lặp lại và dễ tích hợp vào hệ thống kiểm tra sản xuất.

Sản phẩm được sản xuất theo tiêu chuẩn kiểm soát chất lượng của Hioki tại Nhật Bản, hướng đến các nhà máy sản xuất cell pin, mô-đun pin, bộ pin công nghiệp, hệ thống lưu trữ năng lượng và pin dùng cho xe điện.

Ưu điểm và tính năng nổi bật của HIOKI BT3563A

• Đo đồng thời nội trở AC-IR và điện áp hở mạch OCV, giúp rút ngắn chu kỳ kiểm tra và đánh giá hai thông số quan trọng của pin trong cùng một lần đo.
• Hỗ trợ đo trực tiếp cell, mô-đun và bộ pin điện áp đến 300 V DC, phù hợp với các pack pin cỡ lớn dùng trong xEV và thiết bị lưu trữ năng lượng.
• Dải đo điện trở rộng từ mức miliôm đến kilôôm, với độ phân giải nhỏ nhất 0,1 µΩ, cho phép phát hiện các thay đổi điện trở rất nhỏ.
• Sử dụng phương pháp đo điện trở AC bốn dây ở tần số 1 kHz, giảm ảnh hưởng của điện trở dây đo và điện trở tiếp xúc.
• Dải 3 mΩ có độ chính xác cao, thích hợp kiểm tra điện trở mối hàn tab pin, thanh dẫn busbar và các điểm nối dòng lớn.
• Thời gian đáp ứng 10 ms cùng nhiều tốc độ lấy mẫu, đáp ứng yêu cầu kiểm tra nhanh trên dây chuyền tự động.
• Tích hợp bộ so sánh Hi, IN và Lo để phân loại kết quả đạt hoặc không đạt theo ngưỡng do người vận hành thiết lập.
• Có chức năng kiểm tra tiếp xúc, hiệu chỉnh điểm không, đo xung, tính trung bình, đặt thời gian trễ, lưu cấu hình và lưu kết quả đo.
• Giao tiếp LAN tích hợp sẵn, thuận tiện kết nối PLC, máy tính công nghiệp và phần mềm quản lý dữ liệu trong hệ thống sản xuất.
• Hỗ trợ RS-232C, EXT I/O 37 chân và ngõ ra analog để điều khiển trigger, nhận tín hiệu phán định và liên động với máy phân loại.
• Thiết kế tăng cường khả năng chống nhiễu và chịu phóng tĩnh điện tiếp xúc đến ±30 kV theo IEC 61000-4-2, góp phần hạn chế thời gian dừng dây chuyền do sự cố tĩnh điện.
• Có thể kết hợp với hệ thống chuyển mạch Hioki để mở rộng số kênh và tự động kiểm tra nhiều cell hoặc nhiều vị trí kết nối.

Thông số kỹ thuật chính

Hạng mục	Thông tin
Phương pháp đo điện trở	Phương pháp AC bốn đầu cực
Tần số dòng điện thử	1 kHz ±0,2 Hz
Dải đo điện trở	3 mΩ, 30 mΩ, 300 mΩ, 3 Ω, 30 Ω, 300 Ω và 3 kΩ
Độ phân giải điện trở nhỏ nhất	0,1 µΩ tại dải 3 mΩ
Độ chính xác điện trở cơ bản	±0,5% giá trị đọc ±10 chữ số tại dải 3 mΩ; ±0,5% giá trị đọc ±5 chữ số từ dải 30 mΩ trở lên
Dải đo điện áp	6 V, 60 V và 300 V DC
Điện áp đo tối đa	±300 V DC
Độ phân giải điện áp nhỏ nhất	10 µV tại dải 6 V
Độ chính xác điện áp cơ bản	±0,01% giá trị đọc ±3 chữ số
Thời gian đáp ứng	10 ms
Chức năng chính	Kiểm tra tiếp xúc, hiệu chỉnh điểm không, đo xung, comparator, tính toán thống kê, delay, average, lưu cấu hình và lưu dữ liệu
Giao tiếp	LAN, RS-232C, EXT I/O 37 chân và ngõ ra analog
Ngõ ra analog	0 V đến 3,1 V DC tương ứng với giá trị điện trở hiển thị
Nguồn cấp	100 V đến 240 V AC, 50 Hz hoặc 60 Hz, công suất tiêu thụ tối đa 35 VA
Kích thước và khối lượng	215 mm × 80 mm × 295 mm; khoảng 2,4 kg

Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI BT3563A

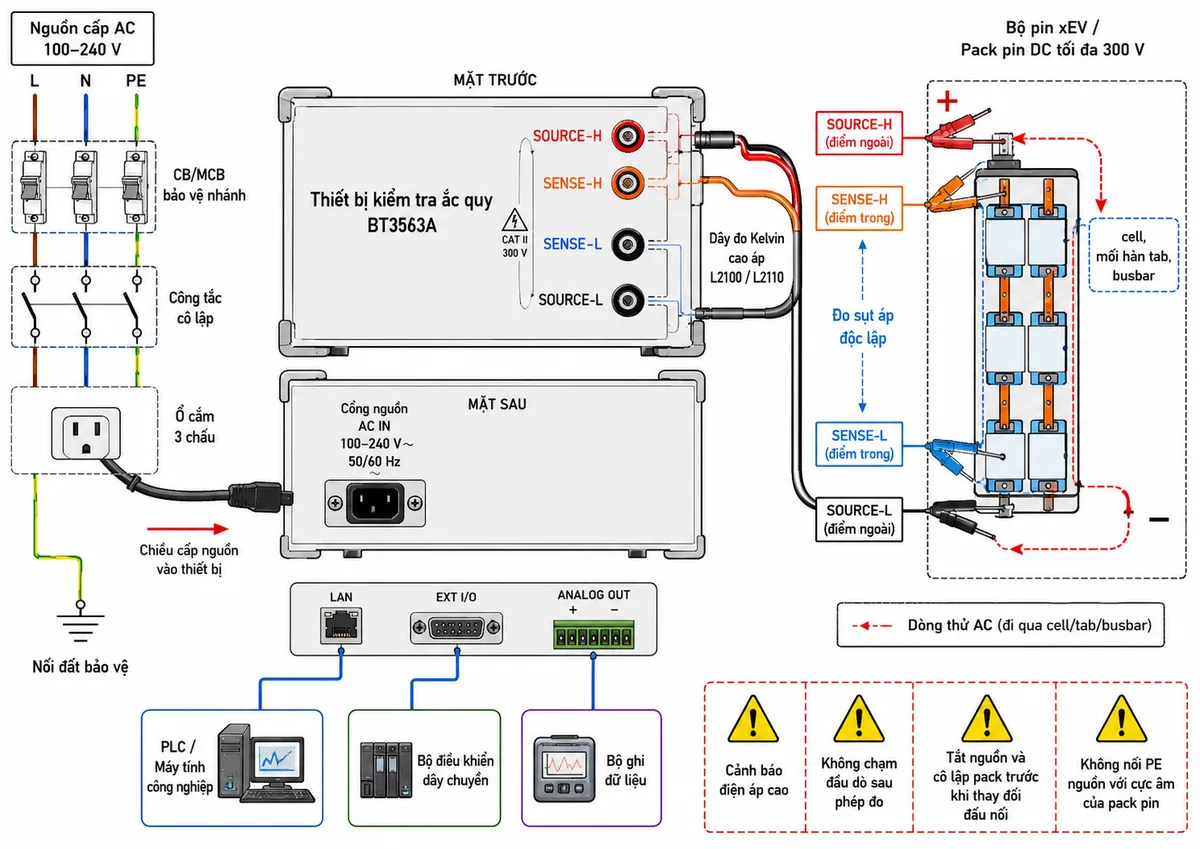

Sơ đồ đấu dây và kết nối đo

BT3563A sử dụng cấu hình đo Kelvin bốn dây gồm hai đường cấp dòng SOURCE và hai đường cảm nhận điện áp SENSE. Cách kết nối này giúp thiết bị đo điện áp trực tiếp tại hai điểm tiếp xúc trên đối tượng, hạn chế sai số do điện trở dây dẫn, đầu dò và mối tiếp xúc.

Khi kết nối, SOURCE-H và SOURCE-L nên được bố trí ở phía ngoài, còn SENSE-H và SENSE-L đặt gần vùng cần đo hơn. Dây SOURCE mang dòng thử, trong khi dây SENSE gần như không mang dòng nên điện áp thu được phản ánh chính xác hơn điện áp trên đối tượng.

Đối với pack điện áp cao, cần lựa chọn dây đo có điện áp định mức phù hợp. Các dây đo không được cung cấp tiêu chuẩn cùng máy và phải được chọn riêng theo điện áp, hình dạng điện cực, khoảng cách thao tác và yêu cầu của hệ thống kiểm tra.

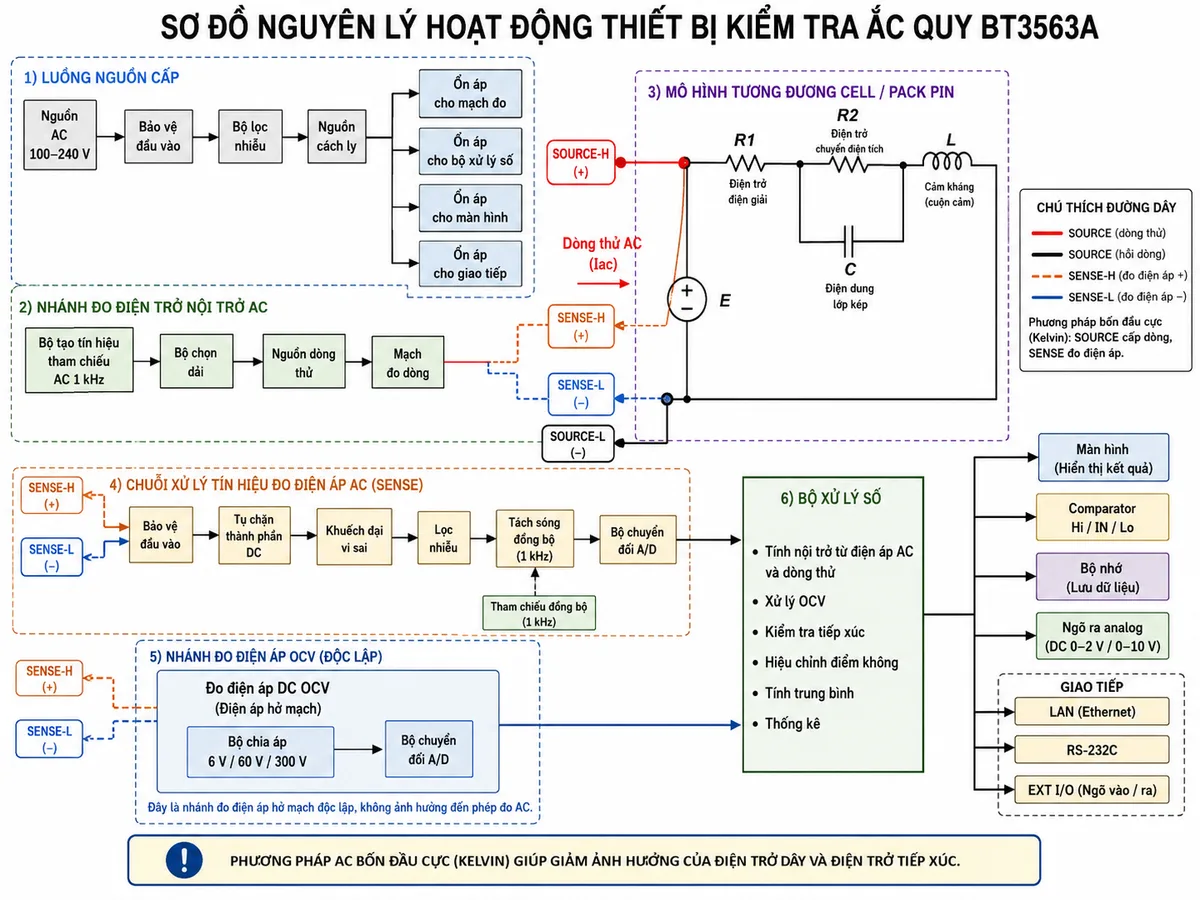

Nguyên lý đo nội trở AC-IR

Nguyên lý đo nội trở ắc quy bằng AC-IR của BT3563A dựa trên việc tạo dòng điện xoay chiều ổn định ở tần số 1 kHz và đưa dòng này qua đối tượng bằng hai đầu SOURCE. Điện áp đáp ứng được thu riêng bằng hai đầu SENSE, sau đó được khuếch đại, lọc và xử lý đồng bộ để tính thành phần điện trở.

Do điện trở dây SOURCE và điện trở tiếp xúc không nằm trong đường đo điện áp SENSE, ảnh hưởng của chúng được giảm đáng kể. Giá trị nội trở được xác định từ tỷ số giữa điện áp AC đáp ứng và dòng điện thử đã biết.

Song song với phép đo AC-IR, mạch đo điện áp DC xác định điện áp hở mạch của pin. Vi xử lý tổng hợp hai kết quả, so sánh với giới hạn đã cài đặt và xuất trạng thái Hi, IN hoặc Lo cho PLC hoặc bộ điều khiển máy.

Chức năng kiểm tra và phân loại trên dây chuyền

Chức năng comparator cho phép thiết lập ngưỡng riêng đối với điện trở và điện áp. Kết quả IN thường được sử dụng để xác định sản phẩm nằm trong giới hạn chấp nhận, trong khi Hi hoặc Lo cảnh báo giá trị vượt ngưỡng trên hoặc dưới.

Chức năng kiểm tra tiếp xúc giúp phát hiện đầu dò chưa tiếp xúc đúng với điện cực trước khi sử dụng kết quả đo. Tính năng này đặc biệt hữu ích trong hệ thống dùng đầu dò khí nén, jig tự động hoặc máy kiểm tra nhiều kênh.

BT3563A còn hỗ trợ lưu dữ liệu, tính giá trị lớn nhất, nhỏ nhất, trung bình và các thông tin thống kê cho tối đa 30.000 kết quả. Việc lưu cấu hình bảng điều khiển giúp thay đổi nhanh chương trình đo khi dây chuyền sản xuất nhiều loại cell hoặc pack.

Ứng dụng tiêu biểu

• Kiểm tra pin lithium-ion trên dây chuyền sản xuất trước khi xuất xưởng hoặc trước khi lắp ráp thành mô-đun.
• Kiểm tra đầu vào đối với cell, mô-đun và pack sau quá trình vận chuyển hoặc lưu kho.
• Đo nội trở và điện áp của bộ pin xEV, pin xe điện, xe hybrid và hệ thống lưu trữ năng lượng.
• Kiểm tra điện trở mối hàn tab pin, thanh dẫn busbar, đầu nối và các liên kết dòng điện lớn.
• Phân loại cell theo nội trở và OCV trước khi ghép thành mô-đun nhằm nâng cao độ đồng đều của bộ pin.
• Tích hợp vào jig đo tự động, robot kiểm tra, máy phân loại hoặc hệ thống kiểm tra cuối dây chuyền.
• Kết hợp bộ chuyển mạch nhiều kênh để kiểm tra lần lượt nhiều cell, nhiều điểm hàn hoặc nhiều đoạn busbar.
• Thu thập dữ liệu phục vụ kiểm soát quá trình, truy xuất nguồn gốc và phân tích xu hướng chất lượng sản xuất.

Lưu ý khi lắp đặt và vận hành

• Sử dụng nguồn điện có tiếp địa bảo vệ và đặt thiết bị sau CB hoặc MCB phù hợp với nhánh cấp nguồn.
• Chọn dây đo đúng giới hạn điện áp của cell hoặc pack; không sử dụng dây đo điện áp thấp cho bộ pin cao áp.
• Kết nối dây đo với thiết bị trước, sau đó mới tiếp xúc đầu dò với pin để hạn chế nguy cơ chập mạch.
• Không để các đầu SOURCE và SENSE chạm nhau khi chúng đang nối với bộ pin.
• Thực hiện hiệu chỉnh điểm không bằng phụ kiện và phương pháp kết nối phù hợp trước khi đo điện trở nhỏ.
• Giữ dây SOURCE và SENSE gọn, hạn chế diện tích vòng dây và tránh đặt gần thanh dẫn dòng lớn hoặc nguồn nhiễu mạnh.
• Sau khi đo pack điện áp cao, không chạm ngay vào phần kim loại của đầu dò vì mạch bên trong có thể cần thời gian để phóng điện.
• Ngưỡng đánh giá đạt hoặc không đạt phải được thiết lập theo loại pin, tiêu chuẩn sản xuất và dữ liệu tham chiếu của người sử dụng.

Cam kết và nơi mua thiết bị kiểm tra ắc quy HIOKI BT3563A

Để lựa chọn đúng cấu hình máy đo nội trở pin HIOKI BT3563A, người mua cần xác định điện áp tối đa của pack, kiểu điện cực, loại dây đo, số lượng kênh, phương thức giao tiếp với PLC và yêu cầu lưu dữ liệu. Dây đo là phụ kiện tùy chọn nên cần được đặt cùng cấu hình phù hợp với ứng dụng thực tế.

Khi mua hàng tại thietbicodien, khách hàng được tư vấn lựa chọn thiết bị HIOKI chính hãng, dây đo cao áp, phụ kiện hiệu chỉnh điểm không và giải pháp kết nối phù hợp với dây chuyền kiểm tra. Sản phẩm có nguồn gốc rõ ràng, hỗ trợ cung cấp tài liệu kỹ thuật, hướng dẫn sử dụng và chính sách bảo hành theo điều kiện áp dụng.

Liên hệ thietbicodien để nhận báo giá HIOKI BT3563A, kiểm tra thời gian giao hàng và xây dựng cấu hình đo phù hợp cho cell, mô-đun hoặc bộ pin đến 300 V.

Câu hỏi thường gặp (FAQ) về HIOKI BT3563A

HIOKI BT3563A đo được những thông số nào?

Thiết bị đo đồng thời nội trở AC ở tần số 1 kHz và điện áp hở mạch DC của cell, mô-đun hoặc bộ pin. Hai kết quả có thể được hiển thị, lưu lại, so sánh với ngưỡng và truyền tới hệ thống điều khiển.

BT3563A có đo được bộ pin 300 V không?

Có. Model này có dải điện áp 300 V và hỗ trợ đo trực tiếp điện áp DC đến ±300 V. Dây đo sử dụng phải có điện áp định mức phù hợp với bộ pin cần kiểm tra.

BT3563A có phù hợp để kiểm tra pin xe điện không?

Có. Thiết bị được thiết kế cho cell cỡ lớn và pack pin xEV đến 300 V, phù hợp với kiểm tra đầu vào, kiểm tra sau lắp ráp và kiểm tra cuối dây chuyền sản xuất pin xe điện.

Phương pháp đo bốn dây có ưu điểm gì?

Phương pháp bốn dây tách đường cấp dòng SOURCE khỏi đường đo điện áp SENSE. Nhờ đó, ảnh hưởng của điện trở dây dẫn và điện trở tiếp xúc được giảm, đặc biệt quan trọng khi đo nội trở ở mức miliôm hoặc microôm.

Dây đo có đi kèm theo HIOKI BT3563A không?

Không. Dây đo không thuộc bộ phụ kiện tiêu chuẩn và cần được lựa chọn riêng. Với pack điện áp cao, có thể xem xét các dây đo chuyên dụng như L2100 hoặc L2110 tùy khoảng cách và kết cấu điểm đo.

BT3563A có thể kết nối với PLC không?

Có. Thiết bị tích hợp LAN, EXT I/O và RS-232C. LAN có thể dùng để giao tiếp với máy tính hoặc hệ thống điều khiển, trong khi EXT I/O hỗ trợ trigger và truyền trạng thái phán định tới PLC.

Thiết bị có tự động đánh giá pin đạt hay không đạt không?

Có. Người vận hành có thể đặt ngưỡng comparator cho điện trở và điện áp. Thiết bị sẽ phân loại kết quả thành Hi, IN hoặc Lo để phục vụ điều khiển máy phân loại. Giá trị ngưỡng phải do người dùng xác định theo loại pin và tiêu chuẩn kiểm tra.

BT3563A có dùng để đo điện trở mối hàn và busbar được không?

Có. Dải 3 mΩ với độ phân giải 0,1 µΩ cho phép thiết bị được sử dụng để kiểm tra điện trở nhỏ tại mối hàn tab, thanh dẫn busbar và các điểm nối trong mô-đun hoặc pack pin.

Cần làm gì để kết quả đo điện trở nhỏ ổn định?

Nên thực hiện hiệu chỉnh điểm không, sử dụng đầu dò phù hợp, giữ nguyên vị trí và khoảng cách tiếp xúc, bố trí dây SOURCE và SENSE đúng nguyên tắc Kelvin, đồng thời hạn chế vòng dây và nguồn nhiễu điện từ xung quanh.
