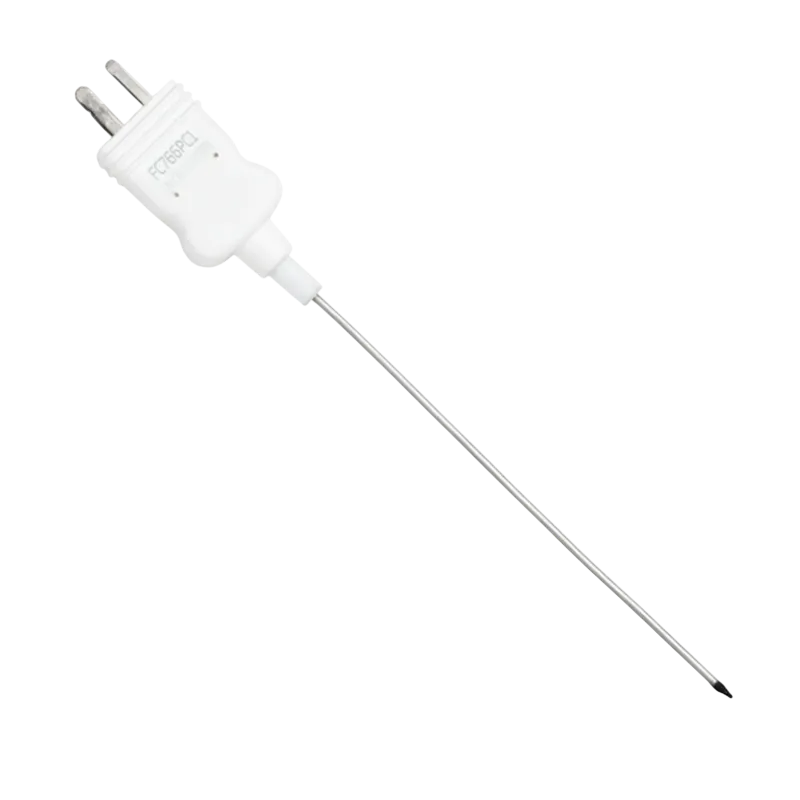

FC766PC1 | Đầu dò nhiệt độ cách điện khoáng 100 mm với cảm biến lộ thiên Hanna FC766PC1

1. FC766PC1 | Đầu dò nhiệt độ cách điện khoáng 100 mm với cảm biến lộ thiên Hanna FC766PC1 – Giới thiệu & nguồn gốc thương hiệu

FC766PC1 | Đầu dò nhiệt độ cách điện khoáng 100 mm với cảm biến lộ thiên Hanna FC766PC1 là đầu dò nhiệt độ sử dụng nguyên lý thermocouple Type K, có thân bằng thép không gỉ, cấu trúc cách điện khoáng và mối nối cảm biến lộ thiên. Thiết kế này hướng tới các phép đo nhiệt độ phản hồi nhanh, đặc biệt khi cần cảm biến tiếp nhận sự thay đổi nhiệt của môi trường đo với độ trễ thấp. Catalogue Hanna xác định FC766PC1 là đầu dò thermocouple K cách điện khoáng bằng thép không gỉ, chiều dài 100 mm và sử dụng cảm biến lộ thiên.

Hanna Instruments là thương hiệu thiết bị đo lường và phân tích có lịch sử bắt đầu từ năm 1978 tại Ý. Hãng phát triển nhiều dòng thiết bị phục vụ phòng thí nghiệm, thực phẩm, nước, môi trường và quy trình công nghiệp, trong đó nhiệt kế và đầu dò nhiệt độ là một nhóm sản phẩm quan trọng.

Với model FC766PC1, người dùng có một phần tử cảm biến thụ động nhỏ gọn để kết hợp với máy đo nhiệt độ có ngõ vào thermocouple K. Đầu dò không phải bộ điều khiển nhiệt độ, không tự cấp nguồn cho tải và không có relay đầu ra; chức năng của nó là chuyển biến thiên nhiệt độ tại đầu cảm biến thành tín hiệu điện áp nhiệt điện để máy đo tương thích xử lý và hiển thị.

2. Ưu điểm và tính năng nổi bật của Hanna FC766PC1

Cảm biến lộ thiên cho khả năng đáp ứng nhiệt nhanh

Điểm đáng chú ý nhất của đầu dò nhiệt độ Hanna FC766PC1 là mối nối cảm biến được để lộ thay vì bị bao kín hoàn toàn trong một đầu kim loại dày. Hanna Việt Nam mô tả cấu hình này nhằm tạo thời gian phản hồi rất nhanh. Khi nhiệt độ môi trường quanh đầu cảm biến thay đổi, mối nối thermocouple tiếp nhận nhiệt trực tiếp hơn và tín hiệu thay đổi được truyền tới máy đo nhanh chóng.

Thermocouple Type K thông dụng trong đo nhiệt độ

FC766PC1 sử dụng cảm biến nhiệt điện Type K. Đây là kiểu tín hiệu thermocouple, vì vậy đầu dò cần được kết nối với nhiệt kế, máy đo hoặc module nhận tín hiệu có ngõ vào Type K phù hợp. Không nên đấu FC766PC1 vào ngõ vào Pt100, thermistor, 0–10 V hoặc 4–20 mA nếu thiết bị đó không có bộ chuyển đổi thermocouple tương ứng.

Thân thép không gỉ và cấu trúc cách điện khoáng

Phần đầu dò có thân thép không gỉ kết hợp kết cấu cách điện khoáng, giúp tạo một đầu dò nhỏ, cứng và phù hợp với nhiều phép đo nhiệt độ trong phòng thí nghiệm hoặc kiểm tra quá trình. Catalogue của Hanna ghi nhận FC766PC1 là đầu dò thermocouple K cách điện khoáng bằng thép không gỉ, dài 100 mm với cảm biến lộ thiên.

Thông số kỹ thuật tiêu biểu đã đối chiếu

Thông số	Giá trị
Nguyên lý cảm biến	Thermocouple Type K
Dải nhiệt độ làm việc	-40 đến 300 °C
Chiều dài đầu dò	100 mm
Đường kính đầu dò	1,5 mm
Vật liệu thân đầu dò	Thép không gỉ
Kết cấu	Cách điện khoáng
Kiểu cảm biến	Mối nối/dây cảm biến lộ thiên
Kiểu kết nối	Type K

Dải đo, kích thước 100 mm × 1,5 mm, vật liệu thép không gỉ, cảm biến lộ thiên và đầu nối Type K được ghi nhận trong tài liệu catalogue Hanna và các dữ liệu sản phẩm đối chiếu cho đúng mã FC766PC1.

3. Chức năng, nguyên lý hoạt động và ứng dụng của FC766PC1

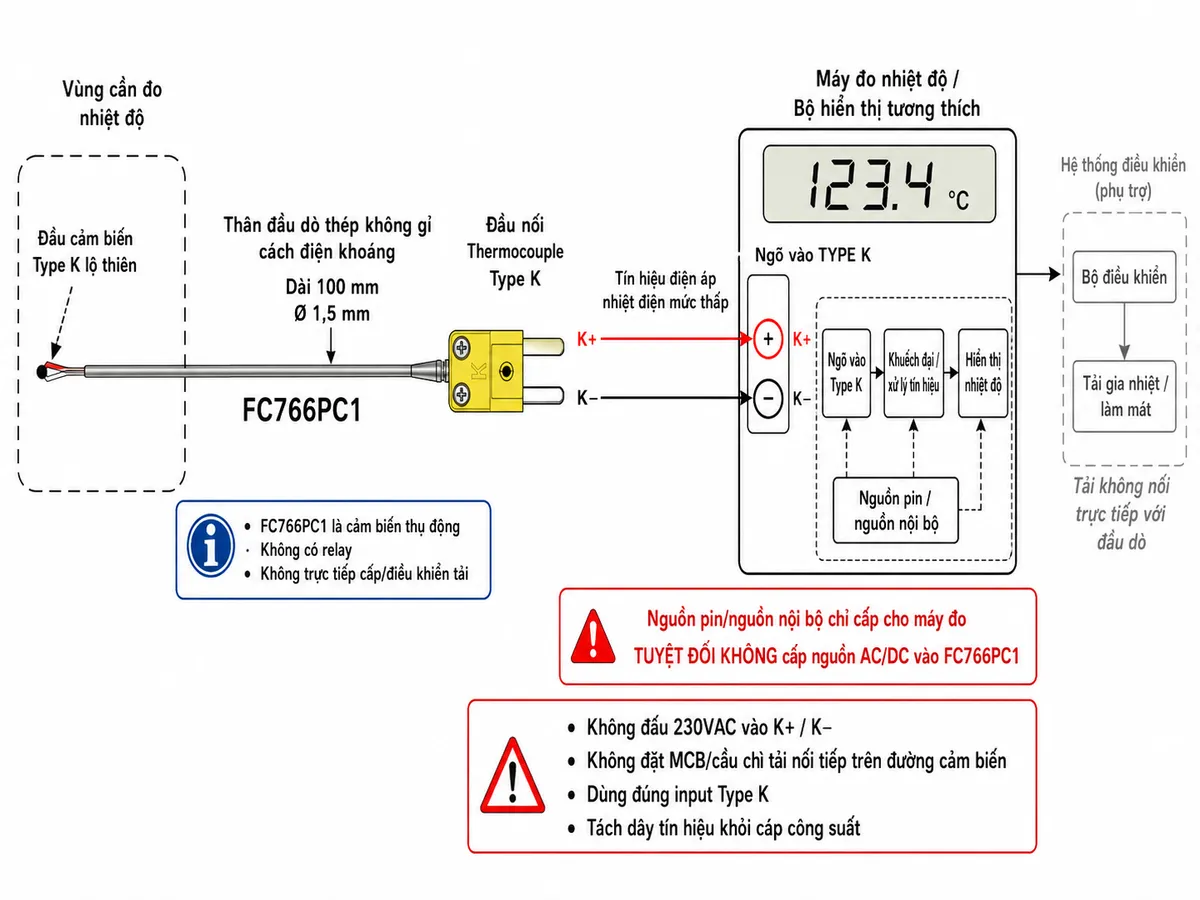

Kết nối FC766PC1 với máy đo nhiệt độ Type K

FC766PC1 là cảm biến thụ động, vì vậy bản thân đầu dò không cần nguồn cấp DC hoặc AC riêng. Hai nhánh tín hiệu của thermocouple được đưa qua đầu nối Type K vào ngõ đo thermocouple của nhiệt kế hoặc thiết bị thu nhận tín hiệu tương thích. Nguồn điện, pin hoặc bộ nguồn chỉ phục vụ máy đo; không được đưa điện áp nguồn trực tiếp vào hai cực cảm biến của FC766PC1.

Đầu dò cũng không có tải công suất, contactor hay relay. Trong một hệ thống công nghiệp, nếu cần điều khiển gia nhiệt hoặc làm mát, tín hiệu FC766PC1 phải được đưa vào thiết bị có ngõ vào thermocouple K hoặc transmitter thích hợp; bộ điều khiển phía sau mới đảm nhiệm chức năng điều khiển tải.

Đối với mạch cảm biến thermocouple mức tín hiệu thấp, MCB, MCCB hoặc cầu chì tải không được mắc nối tiếp vào hai dây đo như một mạch nguồn. Yêu cầu quan trọng là dùng đúng ngõ vào Type K, đúng cực tính, tránh cấp nguồn ngoài vào cảm biến và tách đường tín hiệu nhiệt độ khỏi nguồn công suất có nhiễu cao.

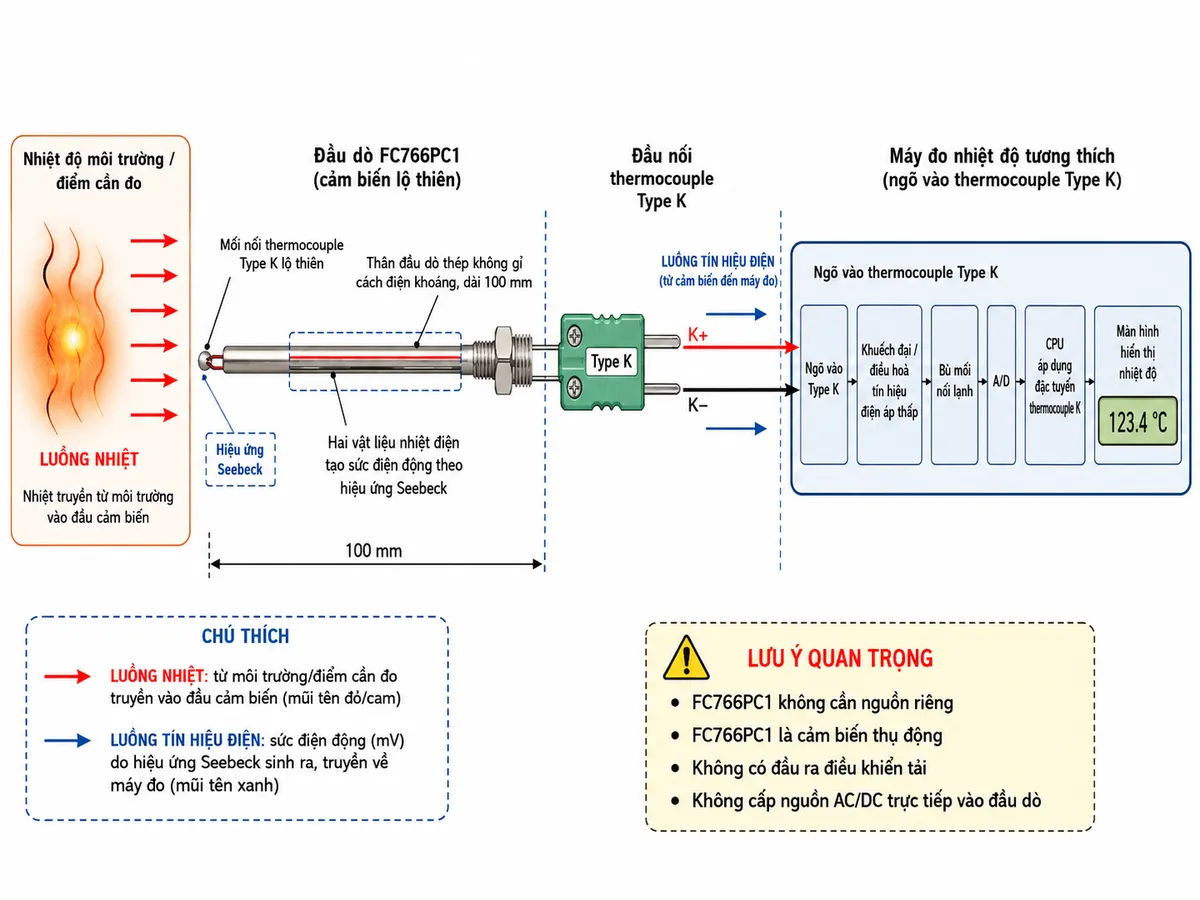

Nguyên lý đo nhiệt độ bằng hiệu ứng nhiệt điện

Nguyên lý hoạt động của thermocouple K FC766PC1 dựa trên hiệu ứng nhiệt điện. Tại mối nối cảm biến, hai vật liệu nhiệt điện khác nhau tạo ra một điện áp rất nhỏ có quan hệ với chênh lệch nhiệt độ giữa mối nối đo và điểm tham chiếu. Máy đo thermocouple nhận điện áp này, thực hiện bù mối nối lạnh và chuyển đổi đặc tuyến Type K thành giá trị nhiệt độ hiển thị.

Do mối nối cảm biến lộ thiên tiếp xúc trực tiếp với môi trường đo, khối lượng nhiệt ở vùng cảm biến thấp hơn so với nhiều đầu dò có mối nối được bọc kín. Đây là lý do cấu hình FC766PC1 phù hợp khi ưu tiên khả năng nhận biết nhanh sự thay đổi nhiệt độ. Tuy nhiên, cảm biến lộ thiên cũng cần được bảo vệ khỏi va đập, kéo giật và môi trường có khả năng làm hỏng trực tiếp mối nối cảm biến.

Ứng dụng thực tế

Đầu dò nhiệt độ Type K 100 mm này phù hợp cho những bài toán cần cảm biến nhỏ và phản hồi nhanh, chẳng hạn kiểm tra nhiệt độ trong phòng thí nghiệm, giám sát nhanh nhiệt độ tại một vị trí trong quy trình, kiểm tra chất lượng sản phẩm hoặc đánh giá biến thiên nhiệt trong môi trường phù hợp với mối nối lộ thiên. Hanna Việt Nam cũng định hướng model này tới các ứng dụng kiểm tra chất lượng và phòng thí nghiệm thực phẩm.

• Kiểm tra nhanh nhiệt độ trong phòng thí nghiệm và khu vực kiểm soát chất lượng.
• Theo dõi sự thay đổi nhiệt độ của không khí hoặc môi trường quanh đầu cảm biến.
• Kết hợp với nhiệt kế cầm tay có ngõ vào thermocouple Type K.
• Tích hợp vào hệ thống đo khi PLC, bộ ghi dữ liệu hoặc bộ điều khiển có module thermocouple K phù hợp.
• Đo kiểm tại các công đoạn sản xuất nơi cần đầu dò nhỏ và đáp ứng nhiệt nhanh.

Khi lựa chọn vị trí đo cần lưu ý rằng cảm biến của FC766PC1 là loại lộ thiên. Nếu ứng dụng có hóa chất ăn mòn, áp suất, dòng chảy mạnh, nguy cơ va đập hoặc yêu cầu vệ sinh đặc biệt, nên xác nhận lại mức độ phù hợp của cấu tạo cảm biến trước khi sử dụng.

4. Cam kết và nơi mua Hanna FC766PC1 chính hãng

Khi chọn mua Hanna FC766PC1 chính hãng, điều quan trọng là xác nhận đúng mã hàng, đúng loại thermocouple K, đúng cấu hình cảm biến lộ thiên và khả năng tương thích với máy đo đang sử dụng. Việc chọn nhầm đầu dò thermistor, Pt100 hoặc một loại thermocouple khác có thể khiến thiết bị không nhận tín hiệu hoặc hiển thị sai.

Khách hàng có nhu cầu mua đầu dò nhiệt độ cách điện khoáng Hanna FC766PC1 có thể đặt hàng tại thietbicodien. Chúng tôi hướng tới cung cấp đúng model, thông tin kỹ thuật rõ ràng và hỗ trợ khách hàng đối chiếu ngõ vào của máy đo trước khi lựa chọn sản phẩm.

Đối với dự án phòng thí nghiệm, dây chuyền kiểm tra chất lượng hoặc hệ thống đo nhiệt độ công nghiệp, nên cung cấp model máy đo hoặc loại ngõ vào hiện có để lựa chọn đúng phụ kiện Type K và hạn chế sai khác khi lắp đặt.

Câu hỏi thường gặp (FAQ)

FC766PC1 sử dụng loại cảm biến nhiệt độ nào?

FC766PC1 sử dụng thermocouple Type K với mối nối cảm biến lộ thiên. Đây không phải cảm biến Pt100, Pt1000 hay thermistor.

Hanna FC766PC1 có cần cấp nguồn riêng không?

Không. FC766PC1 là đầu dò thermocouple thụ động, tạo tín hiệu điện áp nhiệt điện từ chênh lệch nhiệt độ. Nguồn điện chỉ cần cho máy đo hoặc thiết bị xử lý tín hiệu ở phía sau; không được cấp điện áp nguồn trực tiếp vào đầu dò.

Dải nhiệt độ của FC766PC1 là bao nhiêu?

Theo dữ liệu catalogue được đối chiếu cho đúng model, dải nhiệt độ của đầu dò là từ -40 đến 300 °C.

Kích thước đầu dò FC766PC1 là bao nhiêu?

Phần đầu dò có chiều dài 100 mm và đường kính khoảng 1,5 mm, tạo thiết kế nhỏ gọn cho các phép đo cần vùng cảm nhận nhiệt nhỏ.

FC766PC1 có thể dùng với mọi máy đo nhiệt độ không?

Không. Máy đo cần có ngõ vào thermocouple Type K tương thích. Trước khi đặt mua nên kiểm tra loại đầu nối và loại cảm biến mà máy đo hỗ trợ.

Có thể đấu FC766PC1 trực tiếp vào PLC không?

Có thể khi PLC được trang bị module ngõ vào thermocouple Type K thích hợp. Nếu PLC chỉ có ngõ vào điện áp hoặc 4–20 mA thông thường thì cần bộ chuyển đổi hoặc transmitter thermocouple tương ứng; không nên đấu trực tiếp FC766PC1 vào một ngõ analog không hỗ trợ Type K.

Lợi ích của cảm biến lộ thiên trên FC766PC1 là gì?

Cảm biến lộ thiên giúp mối nối nhiệt điện tiếp nhận sự thay đổi nhiệt trực tiếp và nhờ đó hỗ trợ phản hồi nhanh. Đổi lại, phần cảm biến cần được bảo vệ tốt hơn trước tác động cơ học và các môi trường có khả năng gây hư hỏng mối nối.
