HI766PA | Đầu dò nhiệt loại K bề mặt lăn Hanna HI766PA

1) Giới thiệu HI766PA | Đầu dò nhiệt loại K bề mặt lăn Hanna HI766PA

HI766PA | Đầu dò nhiệt loại K bề mặt lăn Hanna HI766PA là đầu dò nhiệt độ tiếp xúc chuyên dùng cho các bề mặt cong, bề mặt lồi và con lăn chuyển động. Thiết kế bề mặt cảm biến linh hoạt giúp đầu dò duy trì tiếp xúc tốt hơn với hình dạng cần đo, phù hợp cho nhiều ứng dụng kiểm tra nhiệt độ bề mặt trong sản xuất, bảo trì máy móc và kiểm soát quá trình.

Hanna Instruments là thương hiệu thiết bị đo được hình thành tại Ý từ năm 1978. Hãng phát triển nhiều dòng thiết bị và phụ kiện phục vụ đo lường trong phòng thí nghiệm, công nghiệp, thực phẩm, nước và môi trường. Với model HI766PA, Hanna cung cấp một đầu dò thermocouple chuyên biệt cho những vị trí mà đầu dò bề mặt phẳng thông thường khó tạo tiếp xúc ổn định.

HI766PA được thiết kế để sử dụng cùng tay cầm đầu dò Hanna HI766HD và nhiệt kế thermocouple tương thích. Đây là đầu dò cảm biến thụ động, không phải bộ điều khiển nhiệt độ và không cần cấp nguồn điện riêng cho bản thân đầu dò.

2) Ưu điểm / tính năng nổi bật của Hanna HI766PA

• Đầu dò thermocouple Type K phù hợp với các nhiệt kế hỗ trợ đầu vào cặp nhiệt điện loại K.
• Bề mặt lăn linh hoạt hỗ trợ tiếp xúc với bề mặt cong, bề mặt lồi hoặc con lăn đang chuyển động tốt hơn so với đầu dò bề mặt cứng thông thường.
• Được Hanna chỉ định cho các ứng dụng như đo nhiệt độ bề mặt cong và đo nhiệt độ con lăn chuyển động.
• Kết cấu đầu dò bằng thép không gỉ, phù hợp với môi trường đo kỹ thuật và công nghiệp.
• Nhiệt độ làm việc khuyến nghị tối đa được Hanna công bố đến 320°C, đáp ứng nhiều nhu cầu kiểm tra nhiệt độ bề mặt máy móc và thiết bị.
• Thiết kế dạng đầu dò rời để sử dụng với HI766HD, thuận tiện khi hệ thống cần thay đổi nhiều kiểu đầu dò Type K cho từng ứng dụng.
• Đo theo nguyên lý cặp nhiệt điện nên không cần cấp nguồn riêng trực tiếp cho phần tử cảm biến.

Thông tin kỹ thuật chính

Đặc tính	Thông tin
Mã hàng	HI766PA
Loại cảm biến	Cặp nhiệt điện Type K
Kiểu đầu dò	Đầu dò bề mặt lăn cho bề mặt cong/lồi
Nhiệt độ làm việc khuyến nghị tối đa	320°C (600°F)
Vật liệu thân đầu dò	Thép không gỉ
Kiểu kết nối	K-Type
Phụ kiện sử dụng cùng	Tay cầm đầu dò HI766HD và nhiệt kế thermocouple tương thích
Ứng dụng được khuyến nghị	Bề mặt cong, bề mặt lồi, con lăn chuyển động

3) Chức năng, nguyên lý hoạt động và ứng dụng của HI766PA

Chức năng đo nhiệt độ bề mặt

Đầu dò nhiệt bề mặt lăn HI766PA được tối ưu cho phép đo tiếp xúc trên các chi tiết có hình dạng cong hoặc chuyển động. Khi đầu cảm biến được đặt lên bề mặt cần kiểm tra, cơ cấu tiếp xúc linh hoạt của đầu dò giúp bám theo hình dạng bề mặt, nhờ đó truyền nhiệt từ vật thể đến vùng cảm biến hiệu quả hơn.

Đặc tính này đặc biệt hữu ích khi kiểm tra nhiệt độ của con lăn, trục, ống hoặc các bề mặt lồi mà đầu dò mặt phẳng khó giữ tiếp xúc đồng đều. Trong thực tế sử dụng, người vận hành cần đặt đầu dò đúng vị trí và duy trì tiếp xúc phù hợp để kết quả đo ổn định.

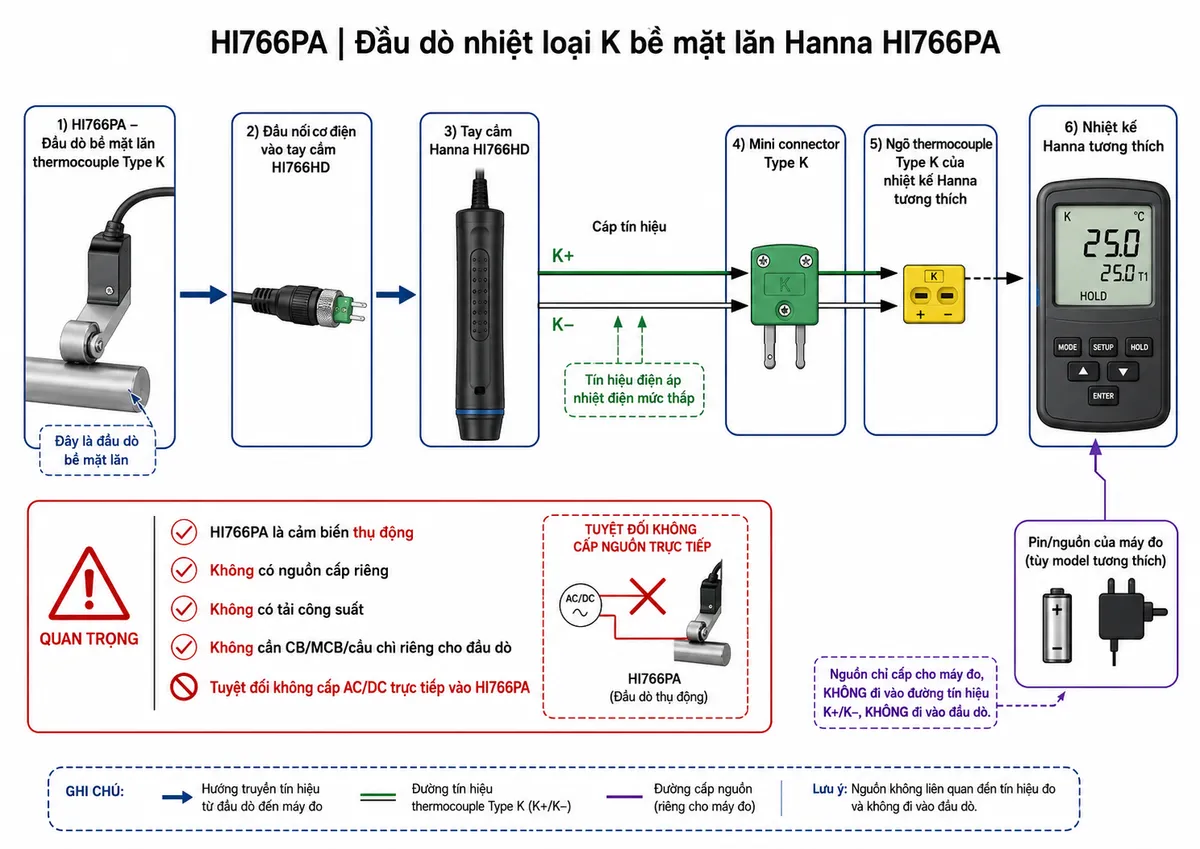

Kết nối HI766PA với hệ thống đo

HI766PA là phần đầu dò rời và được thiết kế để làm việc cùng HI766HD. Tín hiệu thermocouple Type K được truyền từ đầu dò qua tay cầm và dây kết nối đến đầu vào K-Type của nhiệt kế tương thích. HI766PA không có nguồn cấp AC/DC riêng, không điều khiển tải công suất và không được đấu trực tiếp vào nguồn điện.

Vì đây là cảm biến thụ động mức tín hiệu thấp, sơ đồ kết nối cần phân biệt rõ đường tín hiệu thermocouple K+/K− với mạch nguồn của nhiệt kế. Nếu nhiệt kế sử dụng pin hoặc nguồn ngoài, nguồn đó chỉ cấp cho thiết bị đo theo hướng dẫn của đúng model nhiệt kế, không cấp trực tiếp vào HI766PA.

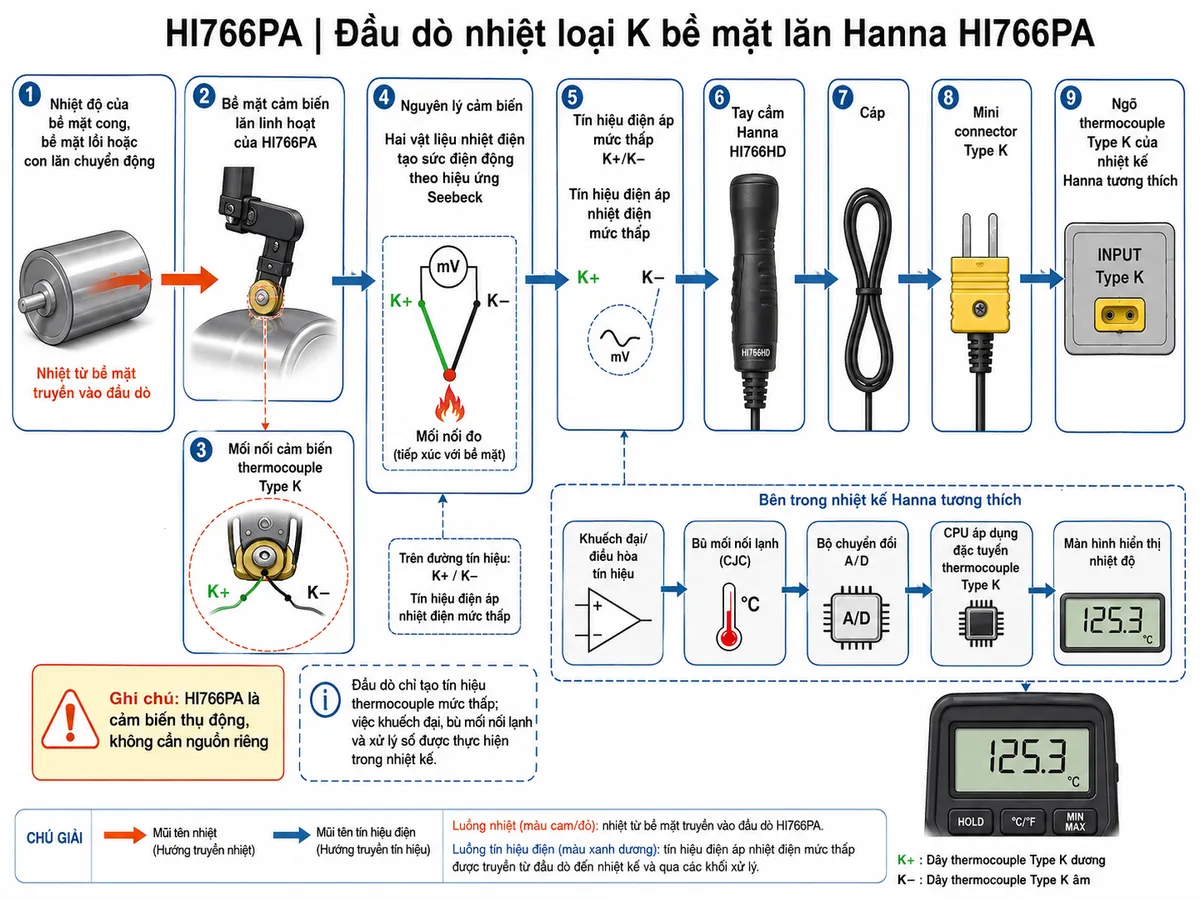

Nguyên lý thermocouple Type K

Bên trong đầu dò, cặp nhiệt điện Type K sử dụng hai vật liệu nhiệt điện khác nhau. Khi mối nối cảm biến ở đầu đo có nhiệt độ khác với điểm tham chiếu tại thiết bị đo, hiệu ứng Seebeck tạo ra một điện áp nhiệt điện rất nhỏ có quan hệ với chênh lệch nhiệt độ.

Tín hiệu K+/K− này được đưa về nhiệt kế. Tại máy đo, tín hiệu được khuếch đại và điều hòa, kết hợp với quá trình bù mối nối lạnh, sau đó được chuyển đổi sang dữ liệu số. Bộ xử lý của nhiệt kế áp dụng đặc tuyến chuẩn của thermocouple Type K để tính toán và hiển thị nhiệt độ.

Do đó, HI766PA đảm nhiệm vai trò cảm nhận nhiệt độ tại bề mặt; việc xử lý, tuyến tính hóa và hiển thị kết quả thuộc về nhiệt kế thermocouple kết nối với đầu dò.

Ứng dụng tiêu biểu

• Kiểm tra nhiệt độ con lăn trong dây chuyền sản xuất.
• Đo nhiệt độ trục hoặc chi tiết hình trụ trong quá trình vận hành và bảo trì.
• Kiểm tra nhiệt độ các bề mặt cong, bề mặt lồi khó tiếp xúc bằng đầu dò mặt phẳng.
• Đo kiểm trong máy móc sản xuất, dây chuyền gia công, thiết bị có bề mặt chuyển động.
• Phục vụ bảo trì dự phòng và khảo sát nhiệt độ tại các vị trí cần phép đo tiếp xúc trực tiếp.

Lưu ý khi sử dụng

Để phép đo đạt độ ổn định, bề mặt lăn của đầu dò cần tiếp xúc phù hợp với vùng cần đo. Tránh ép đầu dò quá mạnh hoặc sử dụng sai phương thức trên chi tiết chuyển động có thể gây nguy hiểm cho người vận hành. Khi đo trên máy đang chạy, cần tuân thủ quy trình an toàn cơ khí của thiết bị và không đưa tay, dây dẫn hoặc đầu dò vào vùng có nguy cơ cuốn, kẹp hay va chạm.

Không cấp điện áp AC hoặc DC vào đầu nối thermocouple. Trước khi sử dụng, cần kiểm tra nhiệt kế có hỗ trợ đầu vào Type K và HI766HD có phù hợp với cấu hình đo dự kiến hay không.

4) Cam kết & nơi mua Hanna HI766PA chính hãng

Khi lựa chọn Hanna HI766PA chính hãng, người dùng nên đối chiếu đúng mã hàng, kiểu cảm biến Type K và phụ kiện cần thiết để bảo đảm tương thích với hệ thống nhiệt kế đang sử dụng. Đặc biệt, HI766PA là đầu dò rời được thiết kế làm việc cùng tay cầm HI766HD, vì vậy cần xác định đầy đủ cấu hình trước khi đặt hàng.

Khách hàng có nhu cầu mua đầu dò nhiệt loại K bề mặt lăn Hanna HI766PA có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra khả năng tương thích với nhiệt kế và lựa chọn phụ kiện phù hợp cho ứng dụng thực tế.

thietbicodien cam kết tập trung cung cấp sản phẩm đúng mã hàng, thông tin kỹ thuật minh bạch và hỗ trợ khách hàng lựa chọn thiết bị phù hợp với yêu cầu đo nhiệt độ trong công nghiệp.

Câu hỏi thường gặp (FAQ)

HI766PA dùng để đo gì?

HI766PA dùng để đo nhiệt độ tiếp xúc của bề mặt cong, bề mặt lồi và đặc biệt là các con lăn chuyển động. Thiết kế bề mặt cảm biến linh hoạt giúp đầu dò thích nghi với những hình dạng khó đo bằng đầu dò bề mặt phẳng.

HI766PA có phải là đầu dò thermocouple Type K không?

Có. Hanna HI766PA là đầu dò thermocouple Type K, tạo tín hiệu điện áp nhiệt điện K+/K− để nhiệt kế tương thích xử lý và chuyển đổi thành giá trị nhiệt độ.

HI766PA có dùng trực tiếp với nhiệt kế không?

HI766PA được Hanna thiết kế để sử dụng cùng tay cầm HI766HD, sau đó kết nối tới nhiệt kế thermocouple tương thích. Vì vậy, khi mua đầu dò cần kiểm tra sẵn có HI766HD hoặc bổ sung phụ kiện này nếu cấu hình đo yêu cầu.

HI766PA có cần nguồn cấp riêng không?

Không. HI766PA là cảm biến thermocouple thụ động và không cần nguồn cấp riêng. Không được cấp trực tiếp điện áp AC hoặc DC vào cặp tín hiệu của đầu dò.

Nhiệt độ tối đa của HI766PA là bao nhiêu?

Theo thông tin kỹ thuật của Hanna, nhiệt độ làm việc khuyến nghị tối đa của HI766PA là 320°C (600°F).

HI766PA có phù hợp để đo con lăn đang quay không?

Có. Đo nhiệt độ con lăn chuyển động là một trong những ứng dụng được Hanna nêu cho HI766PA. Tuy nhiên, người vận hành phải đánh giá tốc độ, vị trí tiếp xúc và nguy cơ cơ khí trước khi đo để bảo đảm an toàn.

HI766PA khác gì đầu dò bề mặt phẳng thông thường?

Điểm nổi bật của HI766PA là cấu trúc bề mặt lăn linh hoạt, giúp tiếp xúc tốt hơn với bề mặt cong và các chi tiết chuyển động. Đầu dò bề mặt phẳng phù hợp hơn với mặt phẳng cố định, trong khi HI766PA hướng tới các hình dạng khó tiếp xúc ổn định.

Khi chọn nhiệt kế cho HI766PA cần lưu ý gì?

Cần chọn nhiệt kế hỗ trợ thermocouple Type K và cấu hình đầu nối tương thích với bộ tay cầm HI766HD. Không nên suy luận khả năng tương thích chỉ dựa vào hình dạng đầu nối; cần đối chiếu tài liệu của đúng model nhiệt kế trước khi sử dụng.
