HI766TV1 | Đầu Đo Nhiệt Độ Ống Kẹp Đường Ống Cổng K, cáp 1m Hanna HI766TV1

1) Giới thiệu HI766TV1 | Đầu đo nhiệt độ ống kẹp đường ống cổng K Hanna

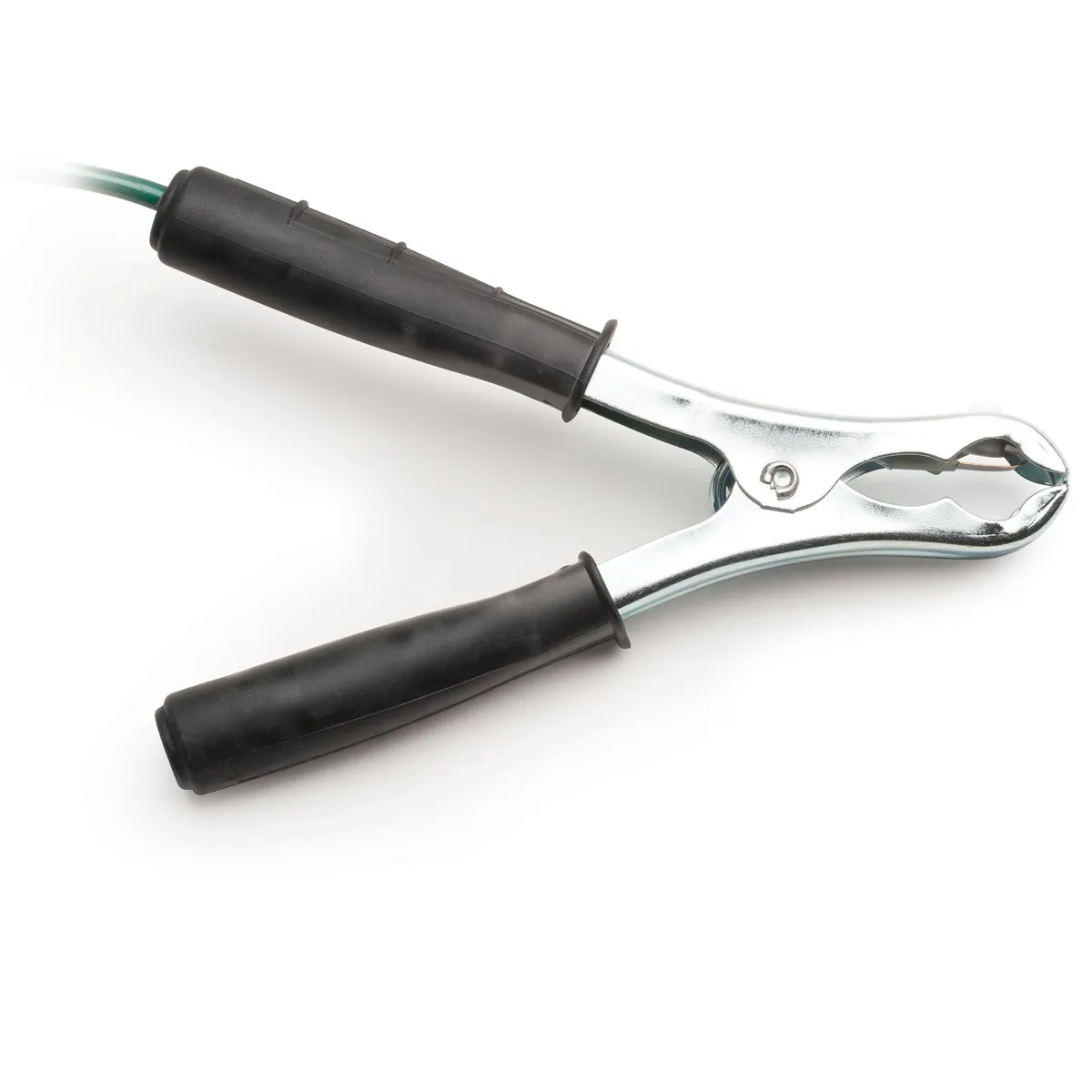

HI766TV1 | Đầu Đo Nhiệt Độ Ống Kẹp Đường Ống Cổng K, cáp 1m Hanna HI766TV1 là đầu dò nhiệt độ dạng kẹp sử dụng thermocouple Type K, được thiết kế chuyên biệt để đo nhiệt độ bề mặt của ống và ống dẫn. Cấu trúc kẹp giúp cảm biến tiếp xúc trực tiếp với thành ống mà không cần khoan, xuyên vào vật liệu hay tháo rời đường ống, phù hợp cho kiểm tra nhanh trong bảo trì và vận hành hệ thống.

Hanna Instruments là thương hiệu thiết bị đo lường khởi nguồn tại Ý từ năm 1978. Hãng phát triển nhiều dòng thiết bị đo cho phòng thí nghiệm, hiện trường và công nghiệp, trong đó dòng đầu dò nhiệt HI766 được sử dụng cùng các nhiệt kế thermocouple tương thích của Hanna.

Đối với model HI766TV1, Hanna công bố đầu dò có cảm biến nằm trong cụm kẹp, cáp từ tay cầm đến đầu nối dài 1 m, độ mở kẹp tối đa 35 mm, nhiệt độ đo tối đa 200°C và thời gian đáp ứng 8 giây. Thiết kế này hướng trực tiếp tới việc đo nhiệt độ đường ống và các bề mặt dạng ống khó đo bằng đầu dò xuyên sâu thông thường.

2) Ưu điểm / tính năng nổi bật của Hanna HI766TV1

• Đầu dò nhiệt độ dạng kẹp ống giúp giữ cảm biến ổn định trên bề mặt cong của đường ống trong quá trình đo.
• Sử dụng cảm biến thermocouple Type K, phù hợp với nhiệt kế có ngõ vào thermocouple Type K tương thích.
• Cảm biến được bố trí trong cụm kẹp để tiếp nhận nhiệt trực tiếp từ bề mặt ống, thuận tiện hơn so với việc giữ một đầu dò tiếp xúc bằng tay.
• Độ mở kẹp tối đa 35 mm, thích hợp cho nhiều ống và tubing có kích thước nhỏ trong hệ thống công nghiệp, HVAC, thiết bị nhiệt và bảo trì máy móc.
• Cáp dài 1 m tạo khoảng cách thuận tiện giữa vị trí kẹp đo và nhiệt kế cầm tay.
• Thời gian đáp ứng 8 giây theo công bố của Hanna, hỗ trợ kiểm tra nhiệt độ tương đối nhanh tại nhiều điểm trên hệ thống đường ống.
• Phương pháp đo tiếp xúc bên ngoài giúp kiểm tra nhiệt độ mà không cần đưa cảm biến vào trong lưu chất.

Thông tin kỹ thuật chính

Đặc tính	Thông tin
Model	HI766TV1
Loại đầu dò	Đầu dò nhiệt độ dạng kẹp cho ống và tubing
Loại cảm biến	Thermocouple Type K
Nhiệt độ tối đa	200°C (390°F)
Thời gian đáp ứng	8 giây
Độ mở kẹp tối đa	35 mm (1,4 inch)
Chiều dài cáp	1 m (3,3 ft)
Đối tượng đo	Ống và tubing
Thiết bị đọc tín hiệu	Nhiệt kế có ngõ vào thermocouple Type K tương thích

3) Chức năng, nguyên lý hoạt động và ứng dụng HI766TV1

Chức năng đo nhiệt độ bề mặt đường ống

Hanna HI766TV1 được dùng để xác định nhiệt độ tại bề mặt ngoài của đường ống. Người vận hành mở ngàm kẹp, đặt đầu dò bao quanh vị trí cần kiểm tra và để vùng cảm biến trong cụm kẹp tiếp xúc với thành ống. Cách đo này đặc biệt hữu ích khi cần khảo sát nhiệt độ tại nhiều vị trí mà không muốn can thiệp vào kết cấu hoặc dòng lưu chất bên trong đường ống.

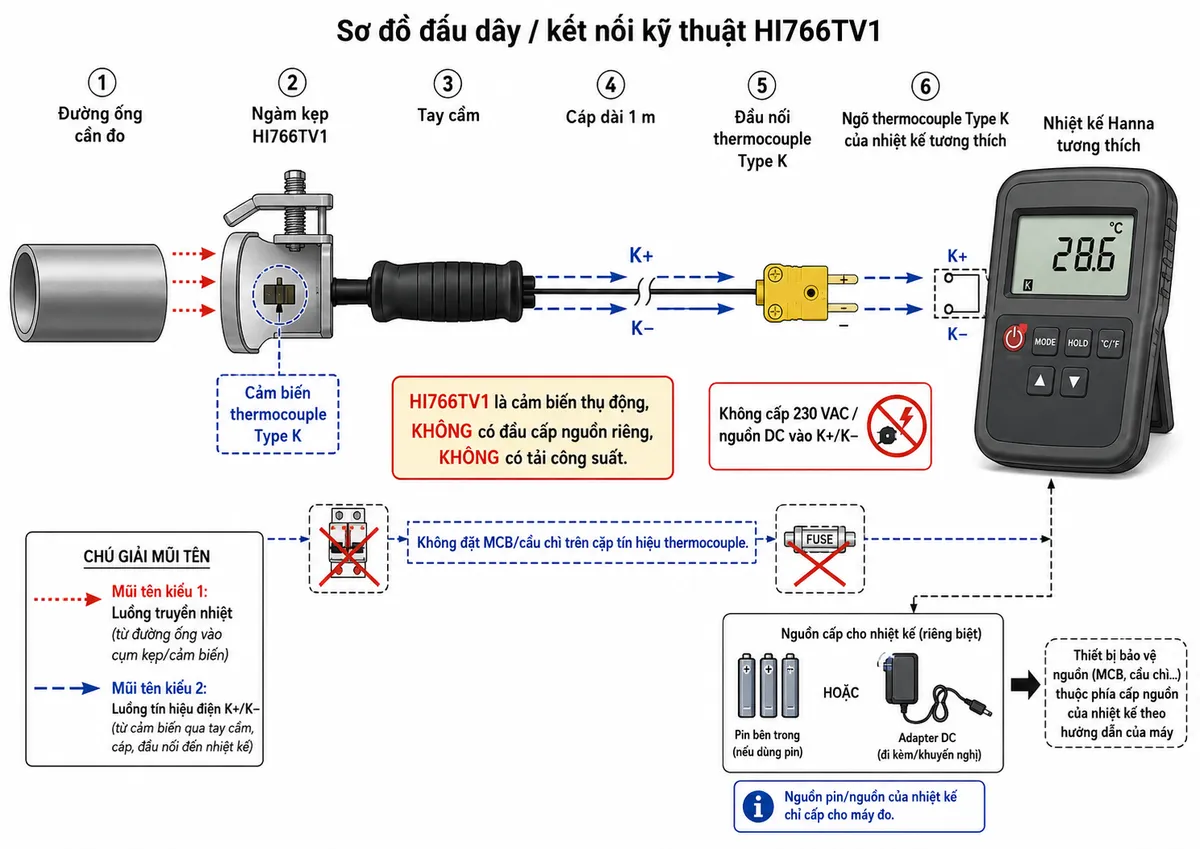

Kết nối đầu dò với nhiệt kế Type K

HI766TV1 là đầu dò thermocouple thụ động, vì vậy bản thân đầu dò không cần cấp nguồn AC hoặc DC riêng. Cặp tín hiệu nhiệt điện Type K được dẫn từ cảm biến trong ngàm kẹp, qua tay cầm và cáp 1 m tới đầu nối thermocouple, sau đó kết nối với ngõ Type K của nhiệt kế tương thích. Nguồn pin hoặc nguồn cấp của nhiệt kế chỉ phục vụ mạch đo và màn hình của nhiệt kế, không được đưa trực tiếp vào dây tín hiệu của đầu dò.

Do cặp dây thermocouple truyền tín hiệu điện áp nhiệt điện mức rất thấp, không lắp MCB, cầu chì hay thiết bị đóng cắt công suất nối tiếp trên đường K+/K−. Nếu nhiệt kế sử dụng adapter hoặc nguồn ngoài, phần bảo vệ nguồn phải thực hiện theo đúng hướng dẫn của chính nhiệt kế. Tuyệt đối không đấu điện lưới AC hoặc nguồn DC công suất vào đầu nối của HI766TV1.

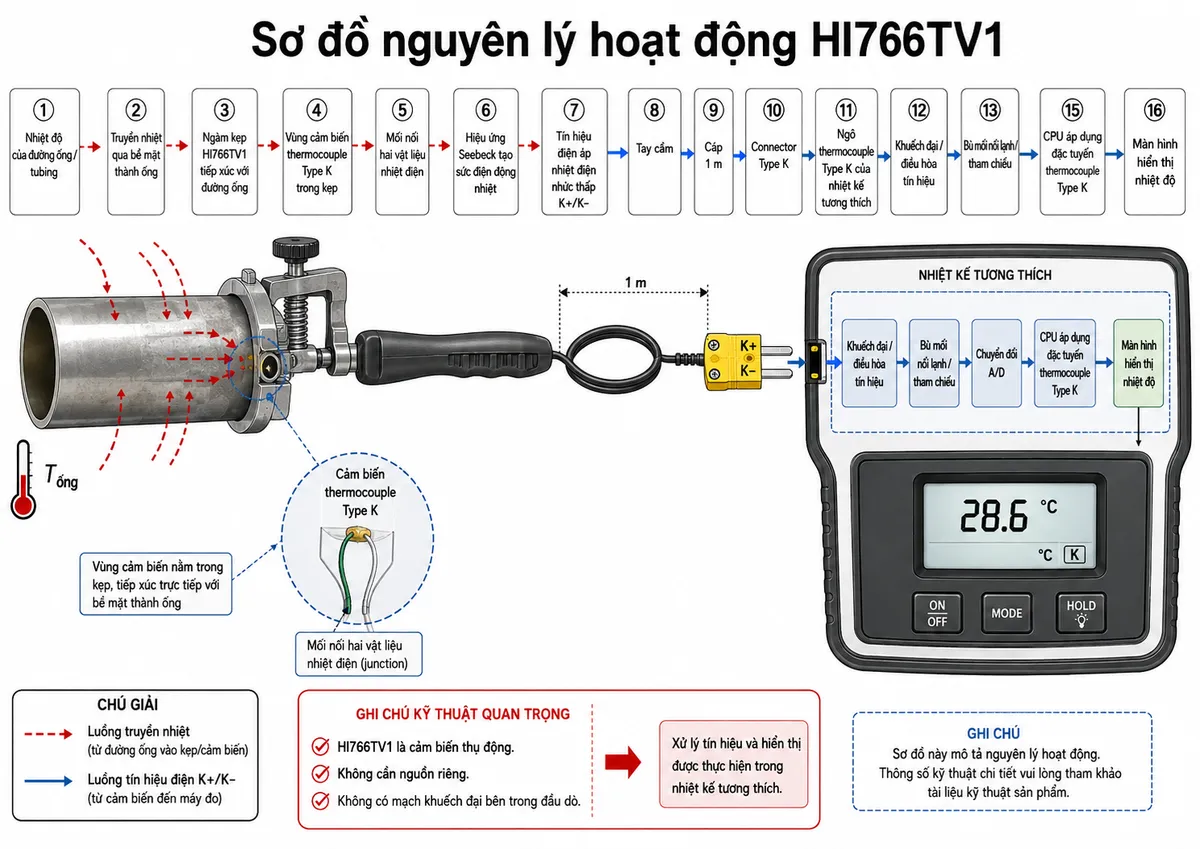

Nguyên lý hoạt động của thermocouple Type K

Khi ngàm của HI766TV1 được kẹp chắc vào đường ống, nhiệt từ thành ống truyền qua bề mặt tiếp xúc tới mối nối cảm biến thermocouple Type K. Thermocouple tạo ra một sức điện động nhiệt phụ thuộc vào chênh lệch nhiệt độ giữa vùng đo và vùng tham chiếu. Đây là tín hiệu điện áp rất nhỏ và đầu dò không cần nguồn kích thích riêng để tạo tín hiệu đo.

Tín hiệu thermocouple được truyền qua cáp đến nhiệt kế tương thích. Trong nhiệt kế, tín hiệu được tiếp nhận và xử lý bằng các khối đo điện áp nhiệt điện, bù mối nối tham chiếu, chuyển đổi và áp dụng đặc tuyến thermocouple Type K để xác định nhiệt độ, sau đó kết quả được hiển thị cho người vận hành. Vì vậy, HI766TV1 thực hiện chức năng cảm biến, còn việc xử lý, tuyến tính hóa và hiển thị được thực hiện bởi nhiệt kế.

Ứng dụng thực tế

Đầu đo nhiệt độ kẹp đường ống HI766TV1 phù hợp cho công việc kiểm tra và bảo trì tại các hệ thống có đường ống mà việc đo trực tiếp lưu chất không thuận tiện. Người dùng có thể sử dụng đầu dò để so sánh nhiệt độ giữa các đoạn ống, kiểm tra sự thay đổi nhiệt trước và sau thiết bị trao đổi nhiệt hoặc đánh giá nhanh tình trạng truyền nhiệt trên hệ thống.

• Kiểm tra đường ống nóng hoặc lạnh trong hệ thống HVAC và cơ điện.
• Đo nhiệt độ bề mặt tubing trong thiết bị sản xuất và hệ thống công nghệ.
• Kiểm tra nhiệt độ đường cấp và đường hồi để hỗ trợ đánh giá hoạt động của hệ thống nhiệt.
• Bảo trì hệ thống trao đổi nhiệt, làm nóng hoặc làm mát có đường ống phù hợp với kích thước kẹp và giới hạn nhiệt độ của đầu dò.
• Đo kiểm tại hiện trường khi cần giải pháp kẹp nhanh, có thể tháo lắp và di chuyển giữa nhiều điểm đo.

Lưu ý để phép đo ổn định

Để kết quả phản ánh tốt nhiệt độ bề mặt ống, nên chọn vị trí có bề mặt sạch và bảo đảm vùng cảm biến trong ngàm kẹp tiếp xúc chắc với thành ống. Cần chờ tín hiệu ổn định trước khi ghi nhận kết quả và luôn tuân thủ giới hạn nhiệt độ của đầu dò kẹp ống Type K. Giá trị đo tại bề mặt ngoài có thể chịu ảnh hưởng bởi điều kiện tiếp xúc, vật liệu ống, lớp sơn hoặc lớp cách nhiệt và môi trường xung quanh.

4) Cam kết & nơi mua Hanna HI766TV1 chính hãng

Khi cần mua Hanna HI766TV1 chính hãng cho nhu cầu đo nhiệt độ đường ống, khách hàng nên lựa chọn đúng model và kiểm tra khả năng tương thích với nhiệt kế thermocouple Type K đang sử dụng. Việc chọn đúng đầu dò giúp bảo đảm phù hợp về kiểu kết nối, phạm vi ứng dụng và điều kiện nhiệt độ thực tế.

Khách hàng có thể đặt mua HI766TV1 tại thietbicodien để được hỗ trợ lựa chọn đúng sản phẩm Hanna, kiểm tra khả năng tương thích với thiết bị đo hiện có và tư vấn giải pháp phù hợp cho ứng dụng đo nhiệt độ đường ống.

Câu hỏi thường gặp (FAQ)

HI766TV1 dùng để đo gì?

HI766TV1 là đầu dò thermocouple Type K dạng kẹp được Hanna thiết kế để đo nhiệt độ bề mặt của ống và tubing. Cảm biến nằm trong cụm kẹp và tiếp nhận nhiệt khi ngàm được đặt trực tiếp lên thành ống.

HI766TV1 đo được nhiệt độ tối đa bao nhiêu?

Theo thông tin sản phẩm của Hanna, nhiệt độ tối đa của HI766TV1 là 200°C, tương đương 390°F. Không nên sử dụng đầu dò vượt quá giới hạn nhiệt độ do nhà sản xuất công bố.

Ngàm kẹp của HI766TV1 mở được bao nhiêu?

Hanna công bố độ mở kẹp tối đa của HI766TV1 là 35 mm. Khi lựa chọn đầu dò, cần kiểm tra kích thước thực tế của ống để bảo đảm ngàm có thể kẹp và vùng cảm biến tiếp xúc đúng với bề mặt cần đo.

Cáp của Hanna HI766TV1 dài bao nhiêu?

HI766TV1 có cáp dài 1 m từ tay cầm tới đầu nối thermocouple. Chiều dài này giúp người dùng giữ nhiệt kế ở vị trí thuận tiện trong khi ngàm kẹp được gắn tại điểm đo trên đường ống.

HI766TV1 có cần cấp nguồn riêng không?

Không. Đầu dò HI766TV1 là cảm biến thermocouple thụ động, tạo ra tín hiệu điện áp nhiệt điện từ chênh lệch nhiệt độ và không cần nguồn nuôi riêng. Nhiệt kế kết nối với đầu dò sử dụng nguồn của chính máy để xử lý và hiển thị kết quả.

HI766TV1 có thể nối trực tiếp với PLC hoặc bộ điều khiển nhiệt không?

Chỉ nên kết nối trực tiếp khi thiết bị nhận có ngõ vào thermocouple Type K phù hợp và hỗ trợ đúng kiểu đầu nối hoặc phương án đấu nối tương thích. Nếu PLC chỉ nhận tín hiệu chuẩn công nghiệp như 4–20 mA hoặc 0–10 V thì cần bộ chuyển đổi/transmitter thermocouple phù hợp; HI766TV1 tự thân không tạo tín hiệu 4–20 mA.

HI766TV1 có thích hợp để đo nhiệt độ chất lỏng bên trong ống không?

HI766TV1 đo nhiệt độ tại bề mặt ngoài của đường ống chứ không tiếp xúc trực tiếp với chất lỏng bên trong. Trong nhiều ứng dụng bảo trì, nhiệt độ bề mặt có thể được dùng để theo dõi xu hướng nhiệt của hệ thống, nhưng không nên mặc định rằng giá trị bề mặt luôn bằng chính xác nhiệt độ lưu chất bên trong.
