HI766E1 | Đầu dò nhiệt điện loại K mục đích chung bằng thép không gỉ Hanna HI766E1

HI766E1 | Đầu dò nhiệt điện loại K mục đích chung bằng thép không gỉ Hanna HI766E1

HI766E1 | Đầu dò nhiệt điện loại K mục đích chung bằng thép không gỉ Hanna HI766E1 là đầu dò nhiệt độ dạng xuyên sâu, sử dụng cảm biến thermocouple Type K và được thiết kế để kết nối với nhiệt kế thermocouple tương thích. Theo tài liệu của Hanna Instruments, đầu dò có thân bằng thép không gỉ, mũi tròn thuôn nhọn, phù hợp cho nhiều phép đo nhiệt độ như chất lỏng, không khí và khí; một số tài liệu Hanna khu vực cũng nêu khả năng sử dụng với mẫu bán rắn.

Model HI766E1 thuộc dòng đầu dò thermocouple HI766 của Hanna Instruments. Đây là đầu dò thụ động: bản thân đầu dò không cần nguồn cấp riêng và không chứa mạch khuếch đại hay màn hình. Điện áp nhiệt điện rất nhỏ được tạo ra tại mối nối Type K sẽ được truyền tới nhiệt kế để xử lý và hiển thị thành giá trị nhiệt độ.

1. Giới thiệu & nguồn gốc thương hiệu

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý, tập trung phát triển các giải pháp đo và kiểm tra phục vụ phòng thí nghiệm, thực phẩm, nước, môi trường và công nghiệp. Hanna hiện cung cấp nhiều dòng thiết bị đo cùng điện cực, cảm biến và đầu dò chuyên dụng cho từng ứng dụng.

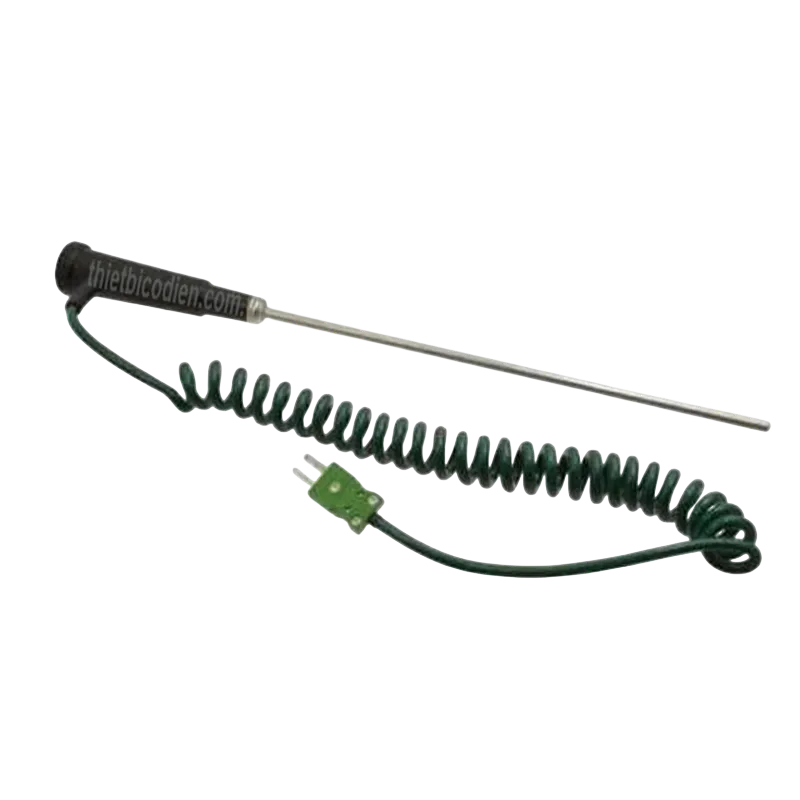

Trong nhóm đo nhiệt độ, Hanna HI766E1 là đầu dò thermocouple Type K mục đích chung có tay cầm tích hợp. Catalogue HI766 của Hanna mô tả HI766E1 với thân đầu dò thép không gỉ dài 120 mm, đường kính 3 mm, tay cầm polypropylene, cáp polyurethane dạng cuộn dài 1 m và đầu nối K-Type.

Thiết kế mũi đầu dò nhỏ và thuôn giúp HI766E1 thuận tiện khi cần đưa cảm biến đến vùng cần đo, trong khi tay cầm tách vị trí cầm của người vận hành khỏi phần thân kim loại tiếp xúc với đối tượng đo.

2. Ưu điểm / tính năng nổi bật

• Đầu dò thermocouple Type K đa dụng, phù hợp với nhiều tình huống đo nhiệt độ bằng nhiệt kế có ngõ vào Type K.
• Thân đầu dò bằng thép không gỉ, thích hợp cho các phép đo tiếp xúc trong nhiều môi trường sử dụng thông thường.
• Mũi đầu dò dạng tròn, thuôn nhọn, hỗ trợ tiếp cận vùng đo và thực hiện phép đo kiểu penetration.
• Nhiệt độ tối đa 900°C theo catalogue chính thức của dòng HI766, tạo phạm vi ứng dụng rộng hơn so với nhiều đầu dò nhiệt độ thông thường.
• Thân cảm biến nhỏ với kích thước 120 mm x đường kính 3 mm, thuận tiện khi cần đưa đầu dò vào mẫu hoặc vị trí đo có không gian hạn chế.
• Tay cầm polypropylene màu đen giúp thao tác đầu dò thuận tiện hơn trong quá trình kiểm tra.
• Cáp PUR dạng cuộn dài 1 m giúp kết nối đầu dò với thiết bị đo mà vẫn tạo khoảng cách thao tác phù hợp.
• Sử dụng đầu nối K-Type, phù hợp với nhiệt kế thermocouple Type K tương thích của Hanna và các thiết bị có chuẩn đầu vào phù hợp.
• Đầu dò hoạt động thụ động theo hiệu ứng nhiệt điện, không cần cấp nguồn riêng vào HI766E1.

Thông tin kỹ thuật tham khảo từ tài liệu Hanna

Đặc tính	Thông tin
Loại cảm biến	Thermocouple Type K
Kiểu đầu dò	Mục đích chung / penetration
Nhiệt độ tối đa	900°C (1650°F)
Thời gian đáp ứng	17 giây để đạt 90% giá trị cuối theo catalogue HI766 hiện hành; một số trang sản phẩm Hanna khu vực công bố 6 giây
Kích thước thân đầu dò	Dài 120 mm x đường kính 3 mm
Vật liệu đầu dò	Thép không gỉ
Vật liệu tay cầm	Polypropylene (PP)
Màu tay cầm	Đen
Loại cáp	Polyurethane (PUR), dạng cuộn
Chiều dài cáp	1 m (3.3 ft), màu xanh lá
Kiểu đầu nối	K-Type

Catalogue HI766 hiện hành của Hanna ghi thời gian đáp ứng của HI766E1 là 17 giây tại 90% giá trị cuối, trong khi một số trang sản phẩm chính thức của Hanna tại các thị trường khác vẫn hiển thị giá trị 6 giây. Vì vậy, với hồ sơ kỹ thuật hoặc yêu cầu nghiệm thu cần thông số chính xác theo phiên bản tài liệu, nên ưu tiên catalogue mới nhất đi kèm lô sản phẩm.

3. Chức năng & nguyên lý hoạt động / ứng dụng

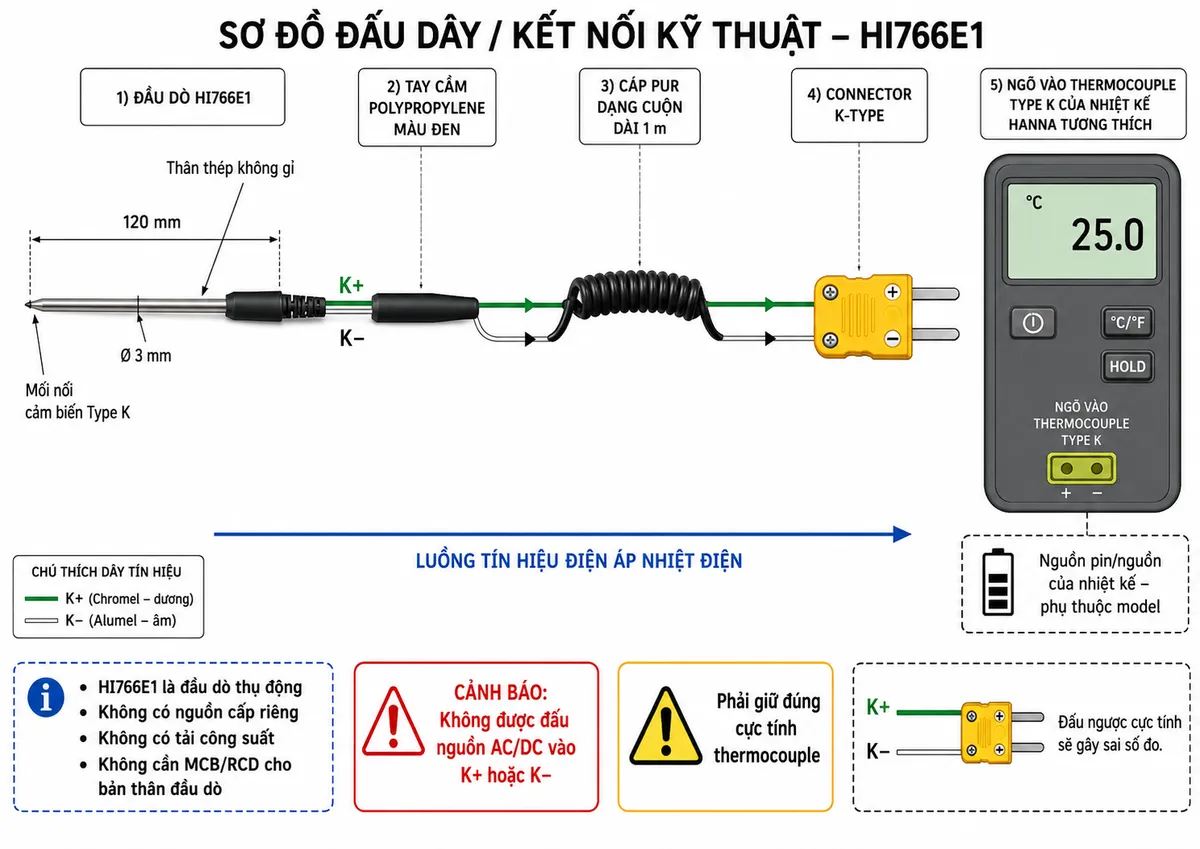

Kết nối HI766E1 với nhiệt kế Type K

HI766E1 không phải thiết bị sử dụng nguồn điện độc lập. Đầu dò tạo ra tín hiệu điện áp nhiệt điện rất nhỏ từ thermocouple Type K và đưa tín hiệu này qua cáp đến ngõ thermocouple của nhiệt kế tương thích. Vì vậy, không đấu nguồn AC hoặc DC bên ngoài vào hai đường tín hiệu K+/K− của đầu dò.

Về kết nối, phần thân thép không gỉ và mối nối thermocouple nằm ở phía đầu đo; cặp dây nhiệt điện đi xuyên qua tay cầm polypropylene, tiếp tục qua cáp PUR dài 1 m và kết thúc tại connector K-Type. Connector này được cắm trực tiếp vào đầu vào thermocouple Type K của nhiệt kế phù hợp.

Do HI766E1 chỉ là cảm biến thụ động nên không có tải điện, MCB, MCCB, RCD hoặc bộ nguồn riêng dành cho đầu dò. Thiết bị cần nguồn là nhiệt kế được kết nối phía sau và nguồn của nhiệt kế phải tuân theo đúng hướng dẫn của model máy đo cụ thể.

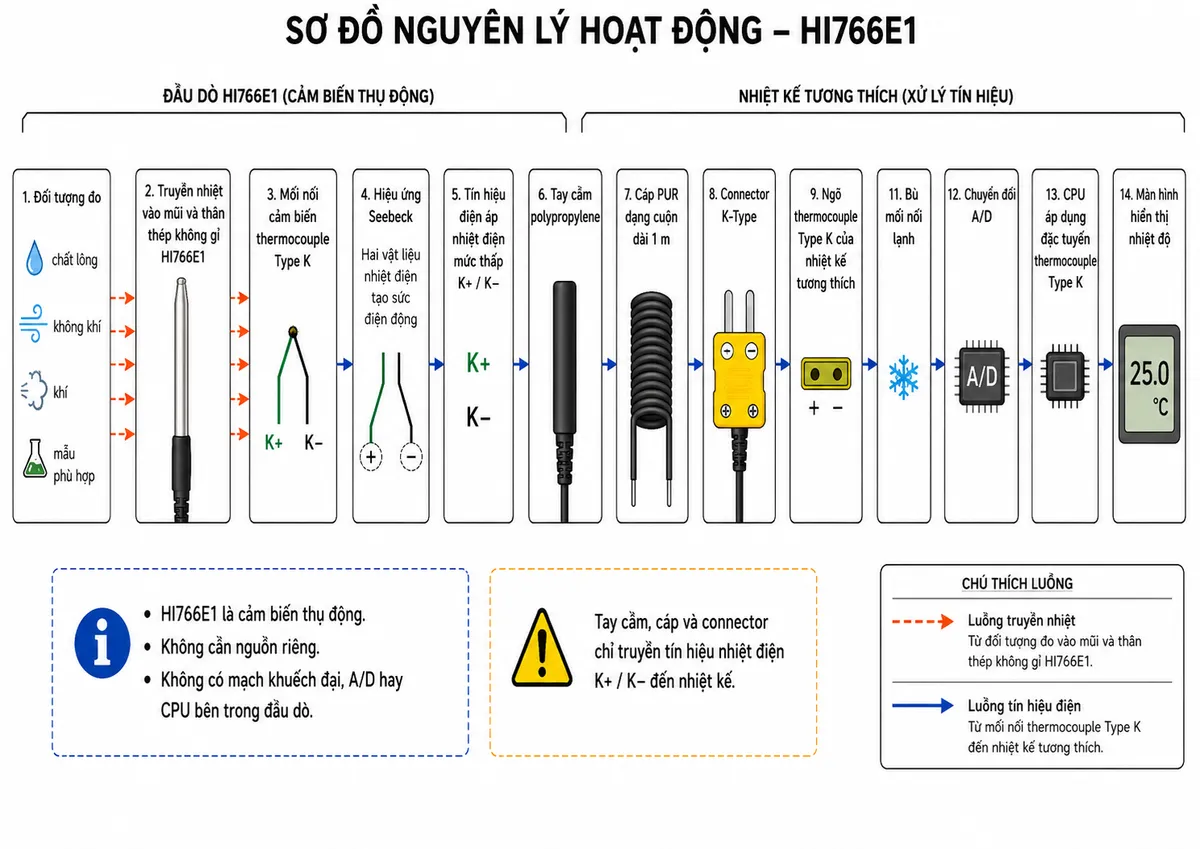

Nguyên lý đo nhiệt độ bằng thermocouple Type K

Nguyên lý của đầu dò nhiệt điện loại K dựa trên hiệu ứng Seebeck. Khi đầu mối nối của hai vật liệu nhiệt điện trong thermocouple tiếp xúc với vùng có nhiệt độ cần đo, sự chênh lệch nhiệt độ giữa mối nối đo và mối nối tham chiếu tạo ra một điện áp nhiệt điện có biên độ nhỏ.

Tín hiệu này được truyền theo cặp dây K+/K− qua tay cầm và cáp của HI766E1 đến nhiệt kế. Mạch điện tử nằm trong nhiệt kế, không nằm trong đầu dò, sẽ tiếp nhận và điều hòa tín hiệu. Máy đo thực hiện bù mối nối lạnh tại đầu vào, chuyển đổi tín hiệu sang dạng số và áp dụng đặc tuyến chuẩn của thermocouple Type K để tính toán nhiệt độ trước khi hiển thị kết quả.

Nhờ nguyên lý này, HI766E1 không cần pin hay bộ nguồn riêng tại đầu dò. Điều quan trọng khi sử dụng là duy trì đúng loại dây và connector Type K cũng như đúng cực tính của cặp nhiệt điện để tránh tạo thêm sai số trong chuỗi đo.

Ứng dụng thực tế của Hanna HI766E1

Với thiết kế đầu dò nhiệt độ mục đích chung, HI766E1 thích hợp cho các công việc kiểm tra nhiệt độ tại hiện trường, phòng thí nghiệm hoặc dây chuyền sản xuất khi cần sử dụng nhiệt kế thermocouple rời.

• Đo nhiệt độ chất lỏng trong quá trình kiểm tra, thử nghiệm hoặc sản xuất.
• Đo nhiệt độ không khí và khí tại vị trí cần khảo sát khi phương pháp tiếp xúc của đầu dò phù hợp.
• Kiểm tra nhiệt độ trong các quy trình công nghiệp và phòng thí nghiệm có dải nhiệt phù hợp với đầu dò Type K.
• Đo tại những vị trí cần thân cảm biến nhỏ, dài và có khả năng đưa đầu dò trực tiếp đến vùng cần kiểm tra.
• Sử dụng cùng nhiệt kế thermocouple Type K cho công tác bảo trì, kiểm tra thiết bị và đánh giá quá trình nhiệt.

Hanna cũng liệt kê HI766E1 là đầu dò general purpose/penetration dành cho các nhiệt kế thermocouple Type K tương thích trong nhiều dòng thiết bị đo của hãng.

Lưu ý khi sử dụng

• Chọn nhiệt kế có ngõ vào thermocouple Type K tương thích với connector của HI766E1.
• Không đưa điện áp nguồn bên ngoài vào connector K-Type của đầu dò.
• Giữ đúng cực tính K+/K− trong toàn bộ đường tín hiệu thermocouple.
• Đảm bảo vùng cảm biến tiếp xúc nhiệt tốt với đối tượng cần đo và chờ phép đo ổn định trước khi ghi nhận kết quả.
• Không để tay cầm, cáp hoặc connector tiếp xúc với nhiệt độ vượt khả năng chịu đựng của từng bộ phận chỉ vì thân đầu dò có nhiệt độ đo tối đa cao.
• Khi đo tại nhiệt độ cao, cần đánh giá điều kiện vận hành và bảo vệ người thao tác trước khi đưa đầu dò vào vị trí đo.

4. Cam kết & nơi mua hàng

Khi lựa chọn Hanna HI766E1 chính hãng, cần kiểm tra đúng model, loại thermocouple Type K và khả năng tương thích với nhiệt kế đang sử dụng. Đặc biệt, không nên nhầm HI766E1 có tay cầm tích hợp với các đầu dò rời thuộc dòng HI766PE được thiết kế để sử dụng cùng tay cầm riêng.

Khách hàng có nhu cầu mua đầu dò nhiệt độ Hanna HI766E1 có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng model, kiểm tra khả năng tương thích với thiết bị đo và nhận thông tin sản phẩm chính hãng phù hợp với nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

HI766E1 là loại đầu dò nhiệt độ gì?

HI766E1 là đầu dò nhiệt độ mục đích chung sử dụng thermocouple Type K, có thân bằng thép không gỉ, tay cầm tích hợp và cáp kết nối tới nhiệt kế thermocouple.

Hanna HI766E1 có cần cấp nguồn riêng không?

Không. HI766E1 là cảm biến nhiệt điện thụ động. Mối nối thermocouple tạo ra điện áp nhiệt điện theo hiệu ứng Seebeck và truyền tín hiệu này đến nhiệt kế. Không được cấp nguồn AC hoặc DC trực tiếp vào đầu dò.

HI766E1 có thể đo nhiệt độ tối đa bao nhiêu?

Catalogue dòng HI766 hiện hành của Hanna công bố nhiệt độ tối đa 900°C cho HI766E1. Đây là giới hạn được công bố cho đầu dò; khi sử dụng thực tế vẫn phải tránh để tay cầm, cáp và connector tiếp xúc với vùng nhiệt cao ngoài điều kiện cho phép.

HI766E1 dùng để đo môi trường nào?

Hanna mô tả HI766E1 là đầu dò Type K mục đích chung phù hợp để đo chất lỏng, không khí và khí. Một số tài liệu Hanna khu vực cũng giới thiệu sản phẩm cho các phép đo penetration và mẫu bán rắn phù hợp.

HI766E1 có kích thước đầu dò bao nhiêu?

Theo catalogue HI766 của Hanna, phần thân đầu dò của HI766E1 dài 120 mm và có đường kính 3 mm. Cáp PUR dạng cuộn dài 1 m nối từ tay cầm tới connector K-Type.

Thời gian đáp ứng của HI766E1 là 6 giây hay 17 giây?

Hiện có sự khác biệt giữa các tài liệu chính thức của Hanna. Catalogue HI766 hiện hành ghi 17 giây tại 90% giá trị cuối, trong khi một số trang sản phẩm Hanna tại Mỹ và Anh hiển thị 6 giây. Khi cần sử dụng thông số cho hồ sơ kỹ thuật, nên đối chiếu catalogue mới nhất hoặc tài liệu đi kèm sản phẩm tại thời điểm mua.

HI766E1 có thể cắm trực tiếp vào mọi nhiệt kế không?

Không. Nhiệt kế phải hỗ trợ thermocouple Type K và có chuẩn đầu nối tương thích. Hanna liệt kê HI766E1 trong nhóm đầu dò dùng với nhiều nhiệt kế K-Type của hãng, nhưng người dùng vẫn nên kiểm tra chuẩn connector và hướng dẫn của đúng model nhiệt kế trước khi kết nối.

HI766E1 có mạch khuếch đại hoặc bộ chuyển đổi tín hiệu bên trong không?

Không. HI766E1 chủ yếu gồm vùng cảm biến thermocouple, đường dẫn tín hiệu, tay cầm, cáp và connector. Các chức năng như điều hòa tín hiệu, bù mối nối lạnh, chuyển đổi A/D, tuyến tính hóa đặc tuyến Type K và hiển thị nhiệt độ thuộc về nhiệt kế được kết nối.
