HI766F | Đầu Dò Dẻo Kiểu K Đo Nhiệt Độ Cao Hanna HI766F

HI766F | Đầu Dò Dẻo Kiểu K Đo Nhiệt Độ Cao Hanna HI766F – Giới thiệu & thương hiệu

HI766F | Đầu Dò Dẻo Kiểu K Đo Nhiệt Độ Cao Hanna HI766F là đầu dò nhiệt điện loại K có phần đầu dò dạng mềm, được thiết kế cho các phép đo nhiệt độ cao và những vị trí khó tiếp cận bằng đầu dò cứng thông thường. Sản phẩm kết nối với nhiệt kế thermocouple tương thích thông qua đầu nối Type K và hoạt động như một cảm biến nhiệt độ thụ động, không cần cấp nguồn riêng cho đầu dò. Hanna công bố HI766F có khả năng làm việc ở nhiệt độ lên đến 1100°C (2000°F).

Hanna Instruments là thương hiệu thiết bị đo và phân tích được thành lập năm 1978 tại Ý. Từ nền tảng ban đầu về thiết bị phân tích, hãng đã phát triển danh mục sản phẩm phục vụ phòng thí nghiệm, hiện trường và nhiều ngành công nghiệp trên toàn cầu. Hanna cho biết hãng tham gia toàn bộ quá trình phát triển sản phẩm từ thiết kế đến sản xuất và kiểm soát chất lượng.

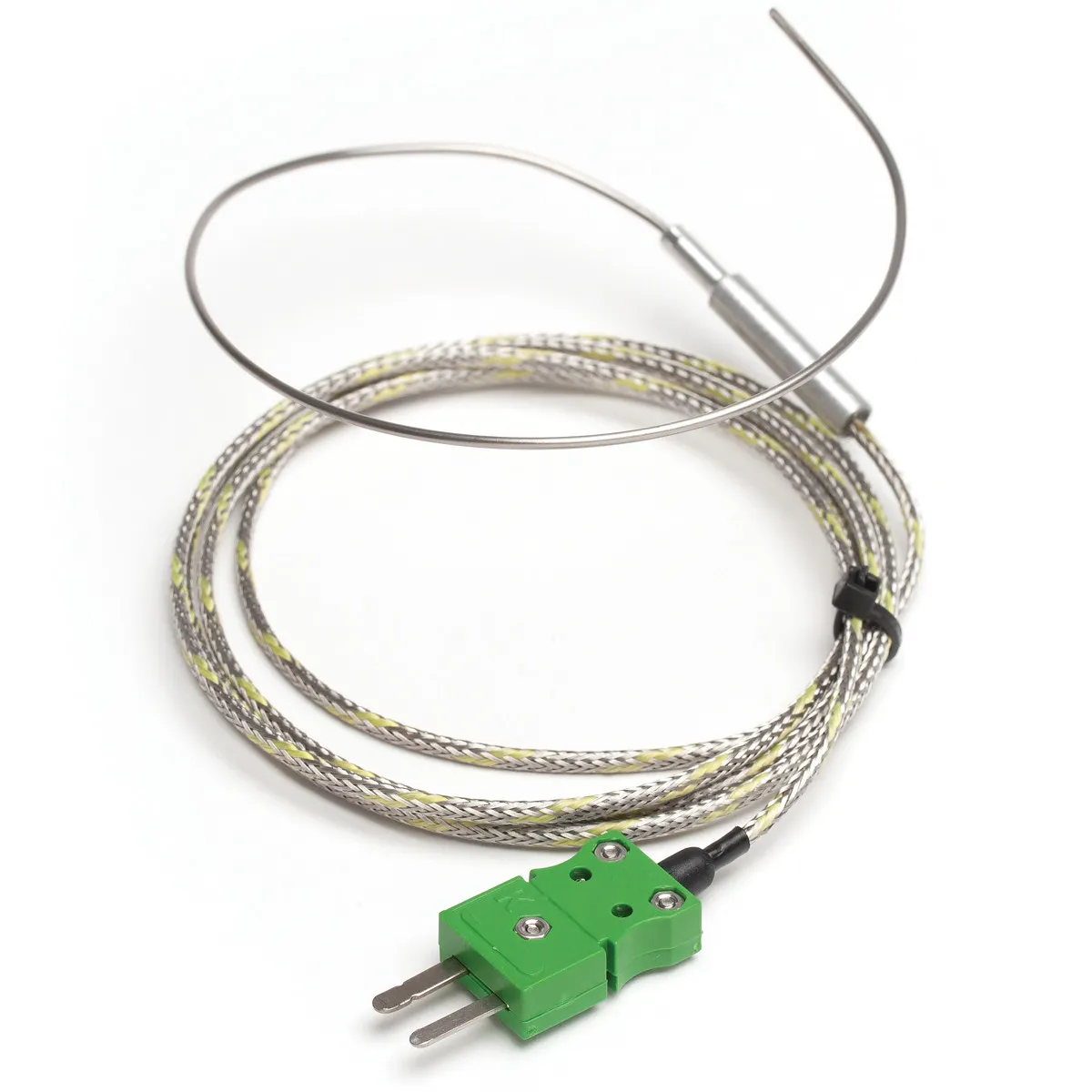

Đối với model HI766F, tài liệu chính thức của Hanna xác định đây là đầu dò thermocouple Type K nhiệt độ cao với vỏ mềm, thân đầu dò bằng thép không gỉ AISI 316, chiều dài phần đầu dò 255 mm, đường kính 1,5 mm, cáp dài 1 m và đầu nối Type K.

Ưu điểm và tính năng nổi bật của Hanna HI766F

• Đo nhiệt độ cao đến 1100°C, phù hợp với nhiều phép đo nhiệt trong môi trường công nghiệp mà các đầu dò thông thường có giới hạn nhiệt độ thấp hơn không đáp ứng được.
• Đầu dò Type K dạng mềm giúp tiếp cận bề mặt, khe hẹp hoặc khu vực có hình dạng khiến đầu dò cứng khó bố trí đúng vị trí đo.
• Phần đầu dò sử dụng thép không gỉ AISI 316, phù hợp cho yêu cầu độ bền cơ học của đầu dò nhiệt công nghiệp.
• Cáp dài 1 m tạo khoảng cách thuận tiện giữa vị trí nhiệt độ cao và thiết bị hiển thị; catalogue Hanna mô tả cáp sợi thủy tinh có lớp bện thép không gỉ.
• Đầu nối K-Type cho phép ghép với nhiệt kế Hanna hỗ trợ đầu vào thermocouple Type K tương thích. Hanna cũng mô tả HI766F là đầu dò không có tay cầm cầm nắm riêng.
• Phù hợp với đo bề mặt nhiệt độ cao và các vị trí khó tiếp cận, đặc biệt khi cần đưa phần cảm biến đến gần điểm cần đo mà không thể sử dụng đầu dò thân cứng thông thường.

Thông số kỹ thuật tham khảo

Các thông số dưới đây được tổng hợp từ catalogue HI766 K-Type Thermocouple Wire Probes và trang sản phẩm chính thức của Hanna Instruments. Riêng thời gian đáp ứng hiện có khác biệt giữa hai tài liệu chính thức: catalogue HI766 ghi 3 giây trong khi trang sản phẩm Hanna US ghi 4 giây; khi yêu cầu thông số này cho hồ sơ kỹ thuật, nên đối chiếu catalogue hoặc tài liệu đi kèm đúng lô hàng.

Đặc tính	Thông tin
Model	HI766F
Loại cảm biến	Thermocouple Type K
Ứng dụng chính	Đo nhiệt độ cao
Nhiệt độ tối đa	1100°C (2000°F)
Kết cấu đầu dò	Vỏ mềm, đầu dò dây nhiệt độ cao
Vật liệu đầu dò	Thép không gỉ AISI 316
Kích thước phần đầu dò	Dài 255 mm, đường kính 1,5 mm
Chiều dài cáp	1 m
Kiểu cáp theo catalogue	Sợi thủy tinh với lớp bện thép không gỉ, dạng thẳng
Kiểu đầu nối	K-Type
Thời gian đáp ứng	Catalogue HI766: 3 giây; trang sản phẩm Hanna US: 4 giây

Chức năng, kết nối, nguyên lý hoạt động và ứng dụng HI766F

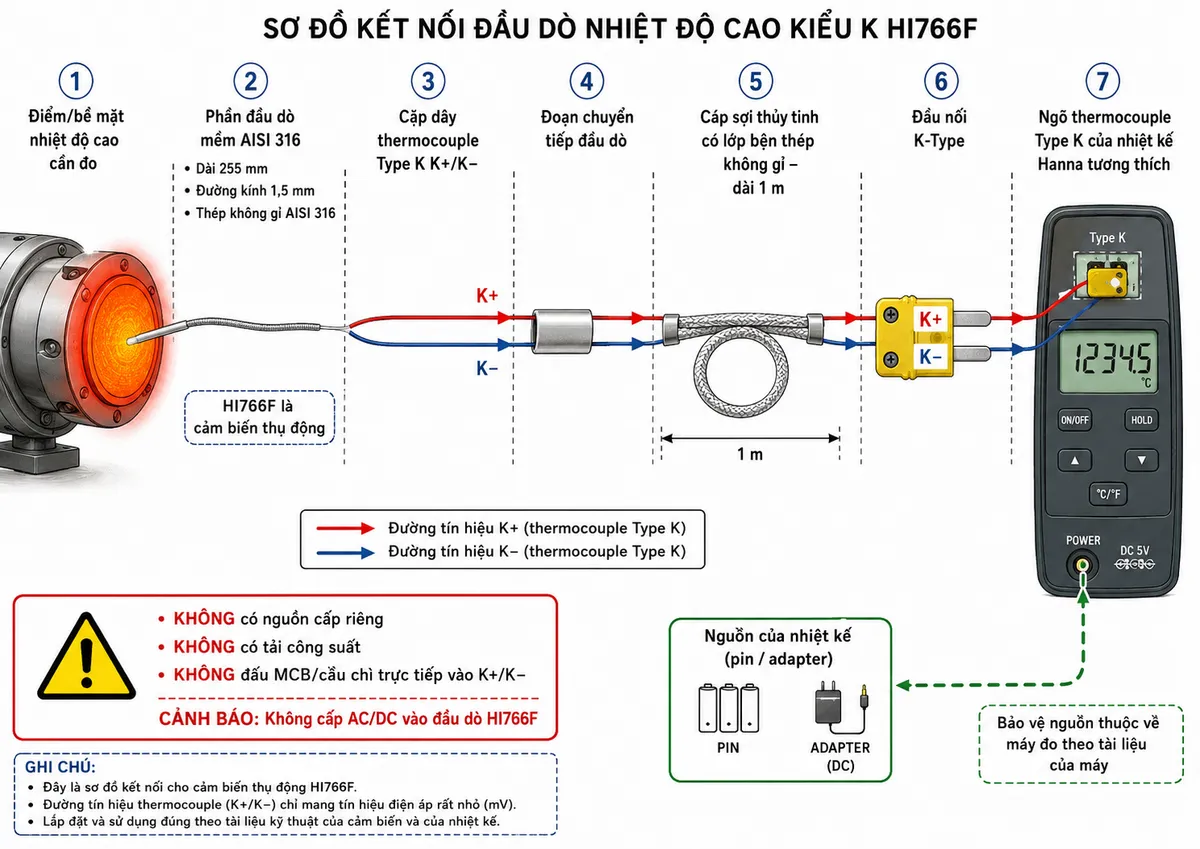

Kết nối đầu dò HI766F với nhiệt kế Type K

Đầu dò nhiệt độ cao HI766F là cảm biến thermocouple thụ động nên không được đấu nguồn AC hoặc DC vào hai đường tín hiệu thermocouple. Khi sử dụng, đầu nối K-Type của HI766F được cắm trực tiếp vào ngõ vào Type K của nhiệt kế tương thích. Nhiệt kế là thiết bị tiếp nhận và xử lý điện áp nhiệt điện mức thấp do đầu dò sinh ra.

Vì HI766F không phải tải điện và không cần nguồn kích thích riêng, mạch cảm biến không sử dụng MCB, cầu chì, contactor hoặc nguồn cấp tải như thiết bị điều khiển công suất. Nếu nhiệt kế sử dụng pin hoặc bộ nguồn ngoài, việc bảo vệ nguồn phải thực hiện theo hướng dẫn của chính model nhiệt kế; tuyệt đối không đưa nguồn đó vào cực K+/K− của đầu dò.

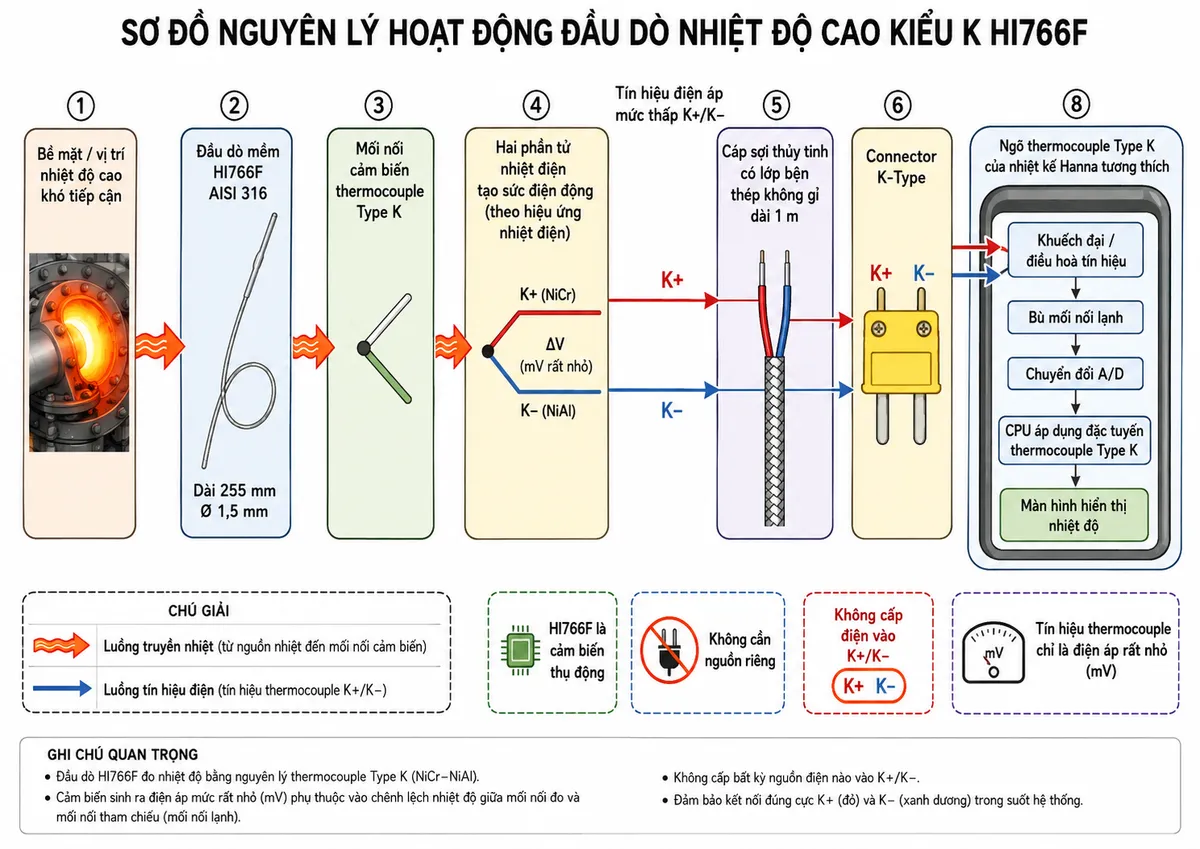

Nguyên lý hoạt động của thermocouple Type K

HI766F làm việc theo nguyên lý của cảm biến thermocouple Type K. Khi phần cảm biến tiếp nhận nhiệt từ bề mặt hoặc điểm cần đo, chênh lệch nhiệt độ giữa mối nối đo và đầu tham chiếu tạo ra một sức điện động nhiệt điện rất nhỏ. Điện áp này được truyền theo cặp dây thermocouple đến nhiệt kế. NIST duy trì các hàm và bảng tham chiếu ITS-90 cho thermocouple Type K để xác lập mối quan hệ giữa điện áp nhiệt điện và nhiệt độ.

Bên trong nhiệt kế tương thích, tín hiệu điện áp thấp từ HI766F được đo và xử lý cùng chức năng bù mối nối lạnh. Bộ xử lý của máy đo sử dụng đặc tuyến Type K để chuyển tín hiệu điện thành giá trị nhiệt độ và đưa kết quả lên màn hình. Như vậy, HI766F thực hiện chức năng cảm biến, còn việc khuếch đại, bù mối nối lạnh, chuyển đổi và hiển thị thuộc về nhiệt kế kết nối.

Ứng dụng thực tế

Nhờ cấu tạo mềm và giới hạn nhiệt độ cao, đầu dò Hanna HI766F đo nhiệt độ cao phù hợp với các phép đo trên bề mặt rắn nóng hoặc tại các vị trí mà đầu dò cứng khó tiếp cận. Hanna mô tả sản phẩm dành cho nhiều bề mặt nhiệt độ cao và các ứng dụng công nghiệp có nhiệt độ rất cao.

• Kiểm tra nhiệt độ tại các vị trí hẹp hoặc khó đưa đầu dò cứng vào.
• Đo và kiểm tra bề mặt thiết bị, chi tiết hoặc cụm cơ khí có nhiệt độ cao.
• Phục vụ bảo trì, kiểm tra quá trình nhiệt và khảo sát nhiệt độ trong môi trường công nghiệp.
• Kết hợp với nhiệt kế thermocouple Type K tương thích để kiểm tra nhiệt độ tại hiện trường.

Khi đo bề mặt, chất lượng tiếp xúc giữa vùng cảm biến và bề mặt có ảnh hưởng trực tiếp đến tốc độ ổn định của kết quả. Cần bố trí đầu dò đúng điểm cần kiểm tra, tránh để đầu nối và những phần không được thiết kế cho nhiệt độ cực cao tiếp xúc trực tiếp với nguồn nhiệt.

Cam kết & nơi mua Hanna HI766F chính hãng

Khi lựa chọn Hanna HI766F chính hãng, khách hàng nên xác định đúng model, loại đầu vào thermocouple của nhiệt kế đang sử dụng và yêu cầu nhiệt độ thực tế của ứng dụng trước khi đặt hàng. Việc chọn đúng đầu dò và thiết bị đọc giúp bảo đảm khả năng tương thích, thuận tiện khi lắp đặt và hạn chế nhầm lẫn với các đầu dò HI766 có cấu tạo hoặc giới hạn nhiệt độ khác.

Để mua đúng HI766F Hanna, nhận tư vấn kiểm tra khả năng tương thích với nhiệt kế hiện có và hỗ trợ lựa chọn sản phẩm cho ứng dụng đo nhiệt độ cao, khách hàng có thể đặt mua hàng chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

HI766F là loại đầu dò nhiệt độ gì?

HI766F là đầu dò thermocouple Type K dạng mềm dành cho phép đo nhiệt độ cao. Đầu dò tạo tín hiệu nhiệt điện và cần kết nối với nhiệt kế có đầu vào Type K tương thích để hiển thị nhiệt độ.

HI766F đo được nhiệt độ tối đa bao nhiêu?

Hanna công bố nhiệt độ tối đa 1100°C (2000°F) cho model HI766F. Đây là giới hạn của đầu dò được nêu trong cả catalogue HI766 và tài liệu phụ kiện nhiệt kế Hanna.

Đầu dò HI766F có cần cấp nguồn riêng không?

Không. Đây là đầu dò thermocouple thụ động; nhiệt độ tạo ra sức điện động nhiệt điện trên cặp dây cảm biến. Người sử dụng không cấp nguồn AC hoặc DC vào hai đường K+/K−.

HI766F có tay cầm không?

Trang sản phẩm và tài liệu phụ kiện của Hanna mô tả HI766F là đầu dò dây mềm nhiệt độ cao không có tay cầm cầm nắm riêng. Đầu dò nối với nhiệt kế qua cáp và connector Type K.

HI766F có thể kết nối với mọi nhiệt kế Hanna không?

Không phải mọi nhiệt kế Hanna đều sử dụng cùng loại cảm biến. HI766F được thiết kế cho nhiệt kế hỗ trợ thermocouple Type K; cần kiểm tra loại đầu vào và connector của model nhiệt kế trước khi kết nối.

HI766F khác HI766F1 như thế nào?

Hai model đều thuộc nhóm đầu dò dây Type K nhưng cấu tạo và giới hạn nhiệt độ khác nhau. Catalogue Hanna xác định HI766F là đầu dò nhiệt độ cao có vỏ mềm với mức tối đa 1100°C, trong khi HI766F1 sử dụng cảm biến dây lộ thiên và có mức tối đa 480°C.

Tại sao vị trí đặt đầu dò lại quan trọng khi đo bề mặt?

Đối với phép đo tiếp xúc, nhiệt phải truyền từ bề mặt vào vùng cảm biến. Vì vậy mức độ tiếp xúc và vị trí cảm biến so với bề mặt ảnh hưởng đến thời gian đạt giá trị ổn định; Hanna cũng lưu ý thời gian đáp ứng chịu ảnh hưởng bởi vị trí cảm biến đối với bề mặt được đo.
