HI766F1 | Đầu Dò Dẻo Kiểu K Đo Nhiệt Độ Cao Hanna HI766F1

1) Giới thiệu HI766F1 | Đầu Dò Dẻo Kiểu K Đo Nhiệt Độ Cao Hanna HI766F1

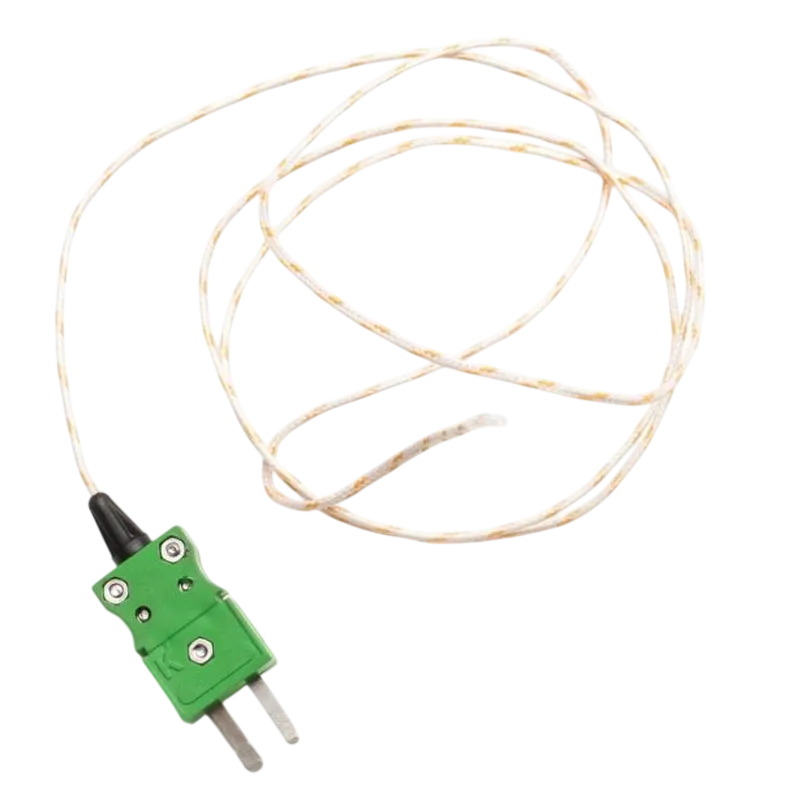

HI766F1 | Đầu Dò Dẻo Kiểu K Đo Nhiệt Độ Cao Hanna HI766F1 là đầu dò nhiệt điện kiểu K dạng dây mềm của Hanna Instruments, được thiết kế để kết nối với máy đo nhiệt độ thermocouple tương thích. Cấu trúc dây linh hoạt và cảm biến lộ thiên giúp đầu dò tiếp cận các vị trí hẹp, điểm đo khó thao tác hoặc những khu vực mà đầu dò dạng thân cứng không thuận tiện.

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý và hiện phát triển danh mục thiết bị đo phục vụ phòng thí nghiệm, thực phẩm, nước, môi trường và nhiều ứng dụng công nghiệp. Với model HI766F1, Hanna tập trung vào khả năng đo nhiệt độ tại các vị trí khó tiếp cận bằng một đầu dò thermocouple gọn, không tích hợp tay cầm và kết nối trực tiếp với máy đo phù hợp.

2) Ưu điểm và tính năng nổi bật của Hanna HI766F1

Điểm đáng chú ý của HI766F1 là thiết kế đầu dò thermocouple Type K dạng dây mềm. Khác với đầu dò kim hoặc đầu dò thân kim loại cứng, dây cảm biến có thể được bố trí theo không gian đo thực tế, thuận tiện khi cần đưa cảm biến đến các bề mặt hoặc vị trí có khoảng trống hạn chế.

• Cảm biến dây lộ thiên giúp phần tử đo tiếp xúc trực tiếp với môi trường hoặc vị trí cần kiểm tra nhiệt độ.
• Cáp cách điện sợi thủy tinh thích hợp cho các ứng dụng nhiệt độ cao trong giới hạn kỹ thuật do Hanna công bố.
• Thiết kế không có tay cầm giúp đầu dò nhỏ gọn và dễ đưa vào các khu vực khó tiếp cận.
• Đầu nối chuẩn thermocouple K hỗ trợ kết nối thuận tiện với máy đo nhiệt độ có ngõ vào tương thích.
• Phù hợp cho bảo trì thiết bị, kiểm tra điểm nóng, thử nghiệm nhiệt và các công việc đo tại khu vực hẹp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại đầu dò	Thermocouple Type K dạng dây
Nhiệt độ tối đa	480°C (900°F)
Cấu tạo cảm biến	Dây cảm biến lộ thiên
Đường kính dây đầu dò	2 mm (0.08 inch)
Loại cáp	Sợi thủy tinh, dạng thẳng
Chiều dài cáp	1 m (3.3 ft)
Kiểu đầu nối	K-Type
Tay cầm	Không tích hợp tay cầm
Độ chính xác chung theo catalogue dòng HI766F1	±1.5°C đến 375°C; trên 375°C: ±0.004 × T °C

3) Chức năng, nguyên lý hoạt động và ứng dụng HI766F1

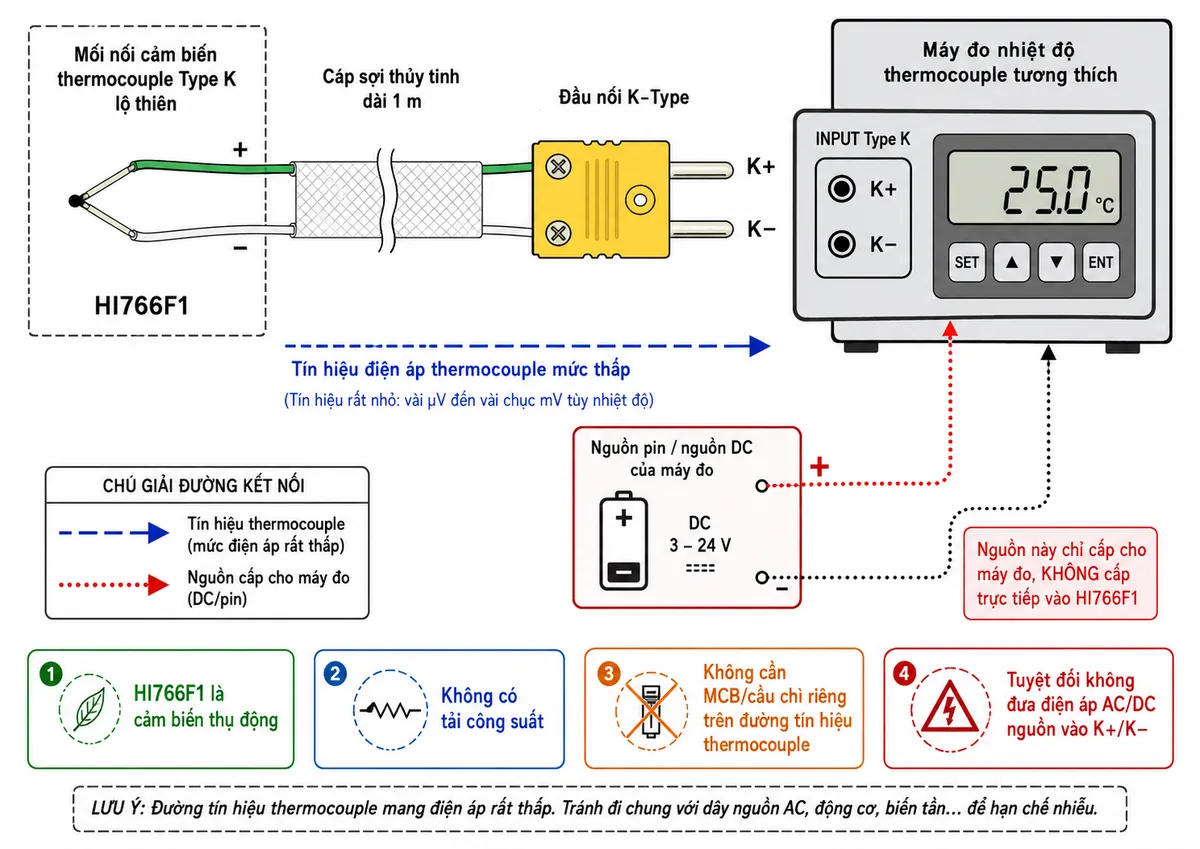

Kết nối đầu dò HI766F1 với máy đo nhiệt độ

Đầu dò nhiệt độ Hanna HI766F1 là cảm biến thermocouple thụ động nên không cần cấp nguồn điện riêng cho đầu dò và không điều khiển tải công suất. Khi sử dụng, đầu nối K-Type của HI766F1 được cắm đúng cực vào ngõ vào thermocouple Type K của máy đo nhiệt độ tương thích. Nguồn cấp hoặc pin của máy đo là phần độc lập, không được đưa điện áp nguồn vào hai dây cảm biến của đầu dò.

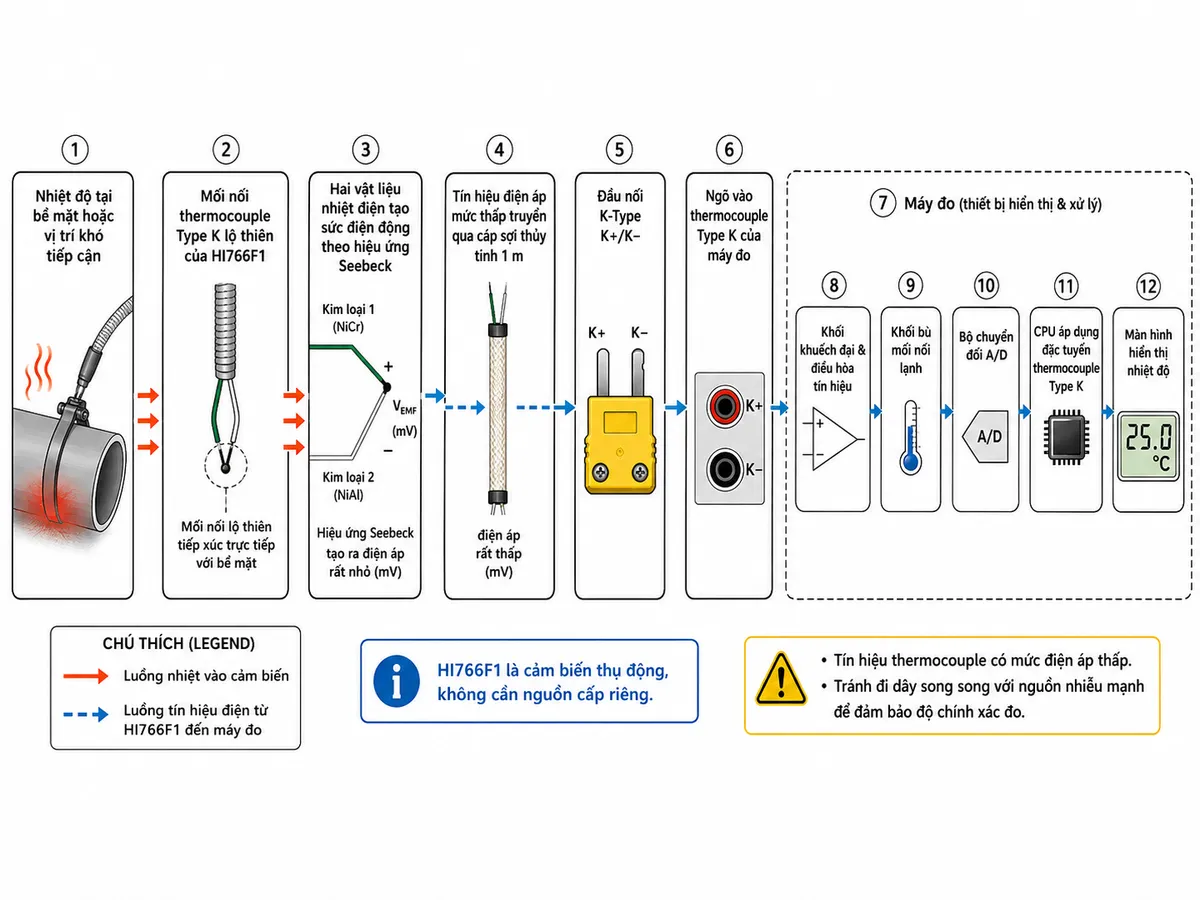

Nguyên lý đo nhiệt độ bằng thermocouple Type K

Nguyên lý của cảm biến nhiệt điện kiểu K dựa trên hiệu ứng Seebeck. Tại đầu cảm biến lộ thiên, hai vật liệu nhiệt điện tạo thành mối nối đo. Khi nhiệt độ tại mối nối này khác nhiệt độ tại đầu tham chiếu, một điện áp nhiệt điện rất nhỏ được sinh ra.

Tín hiệu điện áp này truyền qua dây thermocouple đến máy đo. Thiết bị đo tương thích tiếp nhận tín hiệu, thực hiện điều hòa tín hiệu và bù mối nối lạnh, sau đó áp dụng đặc tuyến của thermocouple Type K để chuyển đổi tín hiệu thành giá trị nhiệt độ hiển thị cho người sử dụng. Vì HI766F1 chỉ là đầu dò cảm biến, độ chính xác của hệ thống đo thực tế còn phụ thuộc vào máy đo, điều kiện tiếp xúc cảm biến và cách bố trí tại điểm đo.

Ứng dụng thực tế

Nhờ dây đo nhiệt độ mềm cho vị trí khó tiếp cận, HI766F1 phù hợp với các công việc kiểm tra nhiệt trong bảo trì và thử nghiệm, đặc biệt tại những vị trí mà đầu dò thân cứng khó đưa tới.

• Kiểm tra nhiệt độ tại các vị trí hẹp bên trong máy móc và cụm thiết bị.
• Đo các điểm nóng hoặc bề mặt khó tiếp cận trong quá trình kiểm tra kỹ thuật.
• Theo dõi nhiệt độ trong thử nghiệm sản phẩm và quá trình gia nhiệt.
• Hỗ trợ bảo trì, kiểm tra và chẩn đoán nhiệt cho thiết bị công nghiệp.
• Sử dụng trong phòng thí nghiệm hoặc khu vực sản xuất cần đầu dò thermocouple linh hoạt.

Lưu ý khi sử dụng

Không nên xem giới hạn nhiệt độ của cảm biến là nhiệt độ làm việc cho mọi bộ phận của toàn bộ hệ thống đo. Người dùng cần bố trí cáp, đầu nối và máy đo tránh những vùng nhiệt vượt quá giới hạn cho phép của từng bộ phận. Mối nối lộ thiên cũng cần được bảo vệ khỏi tác động cơ học, kéo căng hoặc môi trường có khả năng làm hỏng lớp cách điện.

Khi kết nối, cần chọn máy đo hỗ trợ thermocouple K-Type, cắm đúng cực và bảo đảm đầu nối sạch, chắc chắn. Không cấp nguồn AC hoặc DC trực tiếp vào hai cực thermocouple vì HI766F1 tạo tín hiệu đo mức thấp và không phải thiết bị nhận nguồn.

4) Cam kết và nơi mua HI766F1 chính hãng

Khi lựa chọn Hanna HI766F1 chính hãng, người mua nên kiểm tra đúng mã hàng, kiểu đầu nối, chiều dài cáp và khả năng tương thích với máy đo thermocouple đang sử dụng. Việc chọn đúng model giúp tránh nhầm lẫn với các đầu dò khác trong dòng HI766 có cấu tạo và giới hạn nhiệt độ khác nhau.

Khách hàng có nhu cầu mua đầu dò dẻo kiểu K Hanna HI766F1 có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra khả năng tương thích với máy đo và lựa chọn sản phẩm chính hãng phù hợp cho ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

HI766F1 là loại đầu dò gì?

HI766F1 là đầu dò nhiệt độ thermocouple Type K dạng dây mềm của Hanna Instruments, sử dụng cảm biến dây lộ thiên và được thiết kế cho các vị trí khó tiếp cận.

HI766F1 có cần cấp nguồn riêng không?

Không. Đây là đầu dò thermocouple thụ động. Cảm biến tự tạo ra điện áp nhiệt điện rất nhỏ khi có chênh lệch nhiệt độ; máy đo tương thích sẽ tiếp nhận và xử lý tín hiệu này.

HI766F1 đo được nhiệt độ tối đa bao nhiêu?

Giới hạn nhiệt độ và các thông số kỹ thuật chính của model được Hanna công bố trong bảng thông số phía trên. Khi sử dụng thực tế cần đồng thời tuân thủ giới hạn của máy đo, cáp, đầu nối và điều kiện lắp đặt.

Đầu dò Hanna HI766F1 phù hợp với ứng dụng nào?

Sản phẩm phù hợp cho đo nhiệt độ tại vị trí khó tiếp cận, kiểm tra điểm nóng, bảo trì thiết bị, thử nghiệm nhiệt và các ứng dụng cần một cảm biến thermocouple dạng dây linh hoạt.

HI766F1 có tay cầm hay thân kim loại cứng không?

Không. Model này sử dụng cấu trúc dây cảm biến linh hoạt và không tích hợp tay cầm, nhờ đó thuận tiện hơn khi cần đưa đầu cảm biến vào không gian hẹp.

Có thể nối HI766F1 trực tiếp vào nguồn 24 VDC hoặc 220 VAC không?

Không. Tuyệt đối không đưa điện áp nguồn vào các cực thermocouple. HI766F1 phải được kết nối với ngõ vào Type K của máy đo nhiệt độ tương thích.

HI766F1 và HI766F có giống nhau không?

Không. Đây là hai model khác nhau trong dòng đầu dò thermocouple Hanna. HI766F1 là đầu dò dây lộ thiên dành cho vị trí khó tiếp cận, trong khi HI766F có cấu tạo đầu dò và phạm vi sử dụng khác. Khi đặt hàng cần kiểm tra chính xác mã HI766F1 để tránh chọn nhầm sản phẩm.
