HI768L | Đầu dò Pt100 Hanna HI768L là đầu dò nhiệt độ điện trở sử dụng cảm biến Pt100 RTD, được Hanna Instruments thiết kế để kết nối với các máy đo nhiệt độ tương thích sử dụng đầu dò Pt100. Sản phẩm có thân đầu dò bằng thép không gỉ AISI 316, cáp kết nối dài 1 m và đầu đo dạng bo tròn, phù hợp cho nhiều phép đo nhiệt độ trong phòng thí nghiệm, sản xuất và kiểm tra hiện trường.

Cần lưu ý về tên gọi ứng dụng: tài liệu chính thức của Hanna Instruments phân loại HI768L là đầu dò đa dụng/chất lỏng, trong khi trang sản phẩm hiện hành của hãng mô tả model này dùng cho mẫu không khí và chất lỏng. Model HI768A mới là đầu dò được tài liệu Hanna gọi riêng là đầu dò không khí/khí với các lỗ thông khí tại đầu cảm biến. Vì vậy, khi lựa chọn HI768L cho phép đo khí chuyên dụng, người dùng nên đối chiếu điều kiện đo thực tế và máy đo đi kèm.

Hanna Instruments được thành lập năm 1978 tại Ý và phát triển thành thương hiệu quốc tế chuyên về thiết bị đo phân tích, đo nhiệt độ, pH, độ dẫn điện, oxy hòa tan, quang kế và nhiều giải pháp kiểm nghiệm khác. Hanna trực tiếp tham gia từ thiết kế đến sản xuất và kiểm soát chất lượng thiết bị, hướng tới các phép đo dễ sử dụng, ổn định và có khả năng lặp lại tốt.

Ưu điểm và tính năng nổi bật của Hanna HI768L

Điểm nổi bật của Hanna HI768L nằm ở cảm biến điện trở bạch kim Pt100 kết hợp với kết cấu đầu dò inox chịu ăn mòn. Công nghệ RTD phù hợp với những ứng dụng cần phép đo nhiệt độ ổn định và tuyến tính hơn so với các cảm biến nhiệt đơn giản.

• Sử dụng cảm biến Pt100 dựa trên sự thay đổi điện trở của bạch kim theo nhiệt độ.
• Thân cảm biến bằng thép không gỉ AISI 316 chống ăn mòn, thích hợp với nhiều môi trường đo trong công nghiệp và phòng thí nghiệm.
• Thiết kế đầu đo bo tròn, phù hợp cho phép đo đa dụng và tiếp xúc với chất lỏng.
• Sử dụng kết nối Pt100 đa dây nhằm giảm ảnh hưởng của điện trở dây dẫn tới kết quả đo.
• Cáp đầu dò cho phép bố trí cảm biến cách máy đo một khoảng thuận tiện khi thao tác.
• Được thiết kế để sử dụng cùng máy đo nhiệt độ Pt100 Hanna tương thích; tài liệu Hanna của HI955501 liệt kê HI768L trong nhóm đầu dò Pt100 4 dây.
• Không phải cảm biến phát tín hiệu chủ động và không cần cấp nguồn AC/DC riêng trực tiếp vào đầu dò.

Thông tin kỹ thuật chính

Đặc tính	Thông tin theo tài liệu Hanna
Model	HI768L
Nguyên lý cảm biến	RTD Pt100
Kiểu kết nối cảm biến	Pt100 đa dây; tài liệu HI955501 liệt kê đầu dò HI768 series dạng 4 dây
Vật liệu thân đầu dò	Thép không gỉ AISI 316
Nhiệt độ mẫu tối đa theo trang sản phẩm Hanna	350 °C (622 °F)
Chiều dài cáp	1 m (3,3 ft)
Chiều dài phần thân đo theo tài liệu HI955501	100 mm (3,9 inch)
Đường kính thân đo theo tài liệu HI955501	3 mm (0,12 inch)
Chiều dài tổng thể thể hiện trong tài liệu HI955501	205 mm (8,1 inch)
Dạng đầu cảm biến	Đầu bo tròn
Nhóm ứng dụng được Hanna công bố	Đa dụng/chất lỏng; trang sản phẩm hiện hành cũng mô tả sử dụng cho không khí và chất lỏng

Chức năng, nguyên lý hoạt động và ứng dụng của HI768L

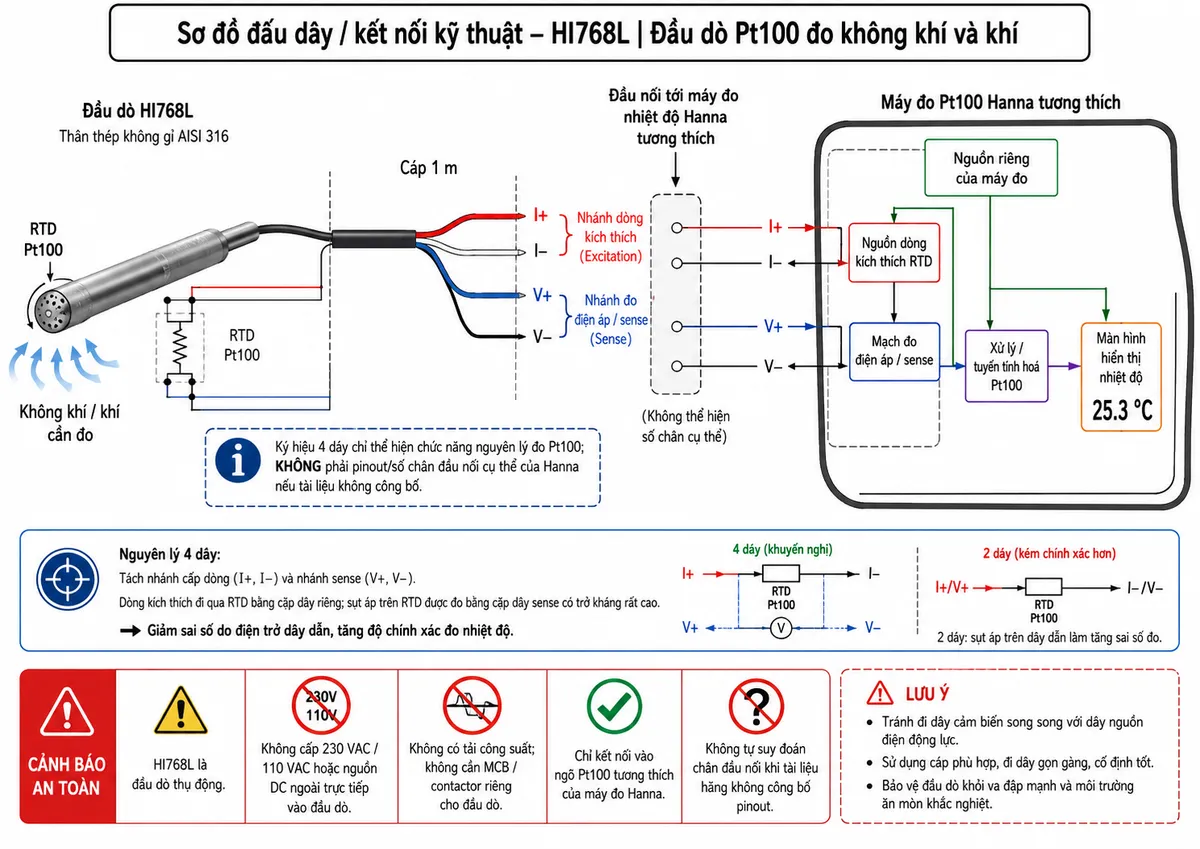

Kết nối đầu dò Pt100 HI768L với máy đo nhiệt độ

Đầu dò nhiệt độ Pt100 HI768L là phần tử đo thụ động. Đầu dò không được đấu trực tiếp vào nguồn điện lưới và cũng không điều khiển tải như relay, contactor hay bộ gia nhiệt. Cáp của HI768L phải được nối vào ngõ dành cho đầu dò Pt100 trên máy đo Hanna tương thích. Máy đo tạo dòng kích thích nhỏ cho phần tử RTD, đo điện trở của cảm biến và chuyển đổi giá trị điện trở thành nhiệt độ.

Đối với hệ Pt100 4 dây, hai dây được sử dụng cho dòng kích thích qua phần tử cảm biến và hai dây còn lại phục vụ đo điện áp tại RTD. Cách đo này giúp mạch đo hạn chế sai số do điện trở của dây cáp. Việc xác định chân cụ thể trên đầu nối phải tuân theo sơ đồ của đúng máy đo Hanna được sử dụng, không nên tự suy đoán hoặc đấu theo màu dây khi chưa có tài liệu xác nhận.

Trong tài liệu Hanna, HI768L được liệt kê trong nhóm đầu dò Pt100 4 dây dành cho HI955501. Máy đo này sử dụng pin riêng; nguồn của máy đo không phải là nguồn cấp trực tiếp cho đầu dò theo cách của cảm biến transmitter công nghiệp.

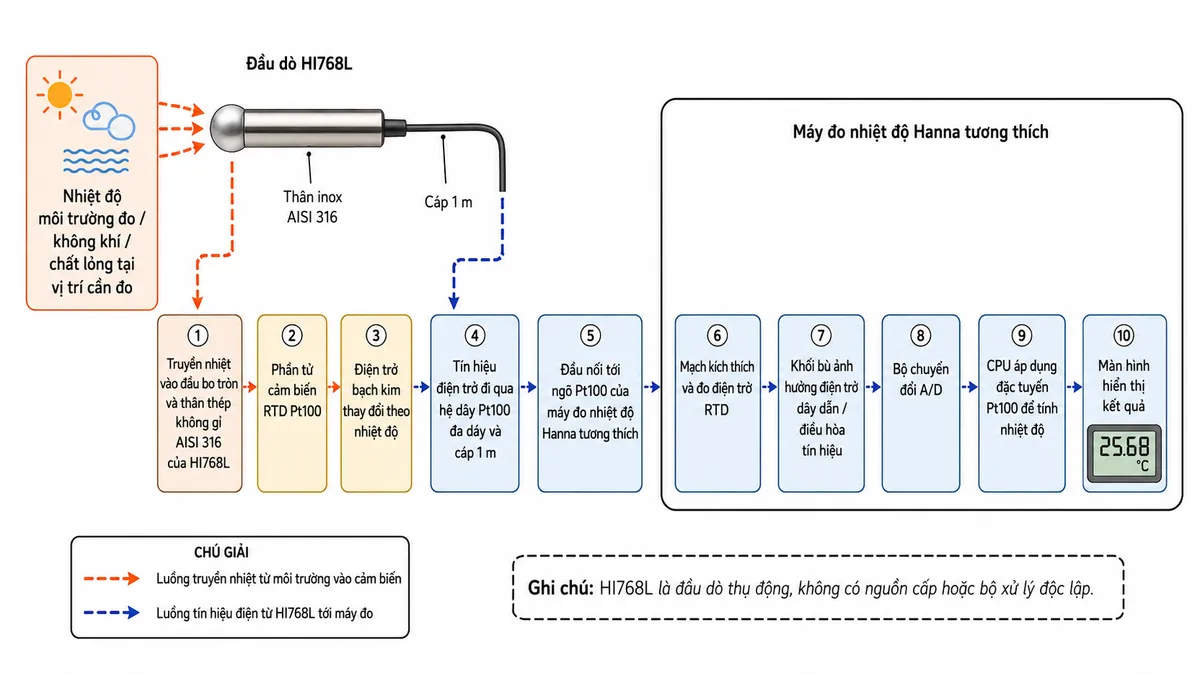

Nguyên lý đo nhiệt độ bằng RTD Pt100

Nguyên lý của RTD Pt100 dựa trên hiện tượng điện trở của kim loại thay đổi theo nhiệt độ. Phần tử Pt100 sử dụng bạch kim, vật liệu có đặc tính điện trở ổn định và có quan hệ với nhiệt độ trong một dải rộng. Khi nhiệt độ tại đầu HI768L thay đổi, nhiệt truyền qua lớp vỏ thép không gỉ tới phần tử Pt100 và làm điện trở của phần tử bạch kim thay đổi.

Máy đo tương thích đưa dòng kích thích qua RTD và xác định điện trở của cảm biến. Với cấu hình đa dây, mạch đo có thể giảm ảnh hưởng của điện trở cáp. Sau đó tín hiệu được điều hòa, chuyển đổi sang dạng số và bộ xử lý của máy đo áp dụng đặc tuyến Pt100 để xác định nhiệt độ rồi hiển thị kết quả cho người sử dụng.

HI768L bản thân không có màn hình, bộ chuyển đổi A/D hay CPU. Các chức năng xử lý, tuyến tính hóa và hiển thị nằm trong máy đo Pt100 được kết nối với đầu dò.

Ứng dụng thực tế

Nhờ sử dụng đầu dò Pt100 bằng inox AISI 316, HI768L có thể được lựa chọn cho nhiều bài toán kiểm tra nhiệt độ cần đầu dò rời và máy đo cầm tay hoặc máy đo chuyên dụng tương thích.

• Kiểm tra nhiệt độ chất lỏng trong phòng thí nghiệm, sản xuất và kiểm tra chất lượng.
• Đo nhiệt độ môi trường hoặc không khí tại vị trí có thể bố trí đầu dò tiếp xúc phù hợp.
• Kiểm tra quá trình gia nhiệt, làm nguội hoặc ổn định nhiệt trong thiết bị và dây chuyền.
• Đo nhiệt độ trong bồn, bình chứa hoặc mẫu lỏng khi vật liệu và giới hạn nhiệt độ của đầu dò đáp ứng điều kiện sử dụng.
• Ứng dụng bảo trì, kiểm tra thiết bị và xác minh nhiệt độ tại hiện trường bằng máy đo Pt100 Hanna tương thích.

Đối với phép đo khí cần thời gian đáp ứng nhanh hoặc cần đầu dò có cấu tạo thông khí chuyên biệt, nên kiểm tra lại yêu cầu ứng dụng trước khi chọn model. Trong dòng HI768, tài liệu Hanna mô tả HI768A là đầu dò chuyên cho không khí/khí, còn HI768L là đầu dò đa dụng/chất lỏng.

Cam kết và nơi mua Hanna HI768L chính hãng

Khi lựa chọn Hanna HI768L chính hãng, người mua nên kiểm tra đúng model, loại cảm biến Pt100, tình trạng đầu dò, cáp và khả năng tương thích với máy đo đang sử dụng. Đặc biệt, cần phân biệt HI768L với HI768A và HI768P vì ba model có hình dạng đầu đo và mục đích sử dụng khác nhau.

Khách hàng có nhu cầu mua đầu dò Pt100 Hanna HI768L có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng sản phẩm, kiểm tra khả năng tương thích với máy đo Hanna và nhận thông tin hàng chính hãng trước khi đặt mua.

Câu hỏi thường gặp (FAQ)

HI768L sử dụng loại cảm biến nhiệt độ nào?

HI768L sử dụng cảm biến điện trở bạch kim Pt100 thuộc nhóm RTD. Nhiệt độ làm thay đổi điện trở của phần tử bạch kim và máy đo Pt100 tương thích sẽ chuyển đổi giá trị điện trở thành nhiệt độ.

HI768L có phải là đầu dò chuyên đo không khí và khí không?

Tài liệu Hanna của dòng HI768 phân loại HI768L là đầu dò đa dụng/chất lỏng, trong khi trang sản phẩm hiện hành của hãng mô tả HI768L cho không khí và chất lỏng. Model HI768A mới là loại được Hanna mô tả riêng cho không khí/khí và có các lỗ thông khí ở đầu cảm biến. Vì vậy cần chọn model theo đúng môi trường và yêu cầu đáp ứng nhiệt.

Đầu dò Hanna HI768L có cần cấp nguồn riêng không?

Không. HI768L là đầu dò Pt100 thụ động, không đấu trực tiếp vào nguồn AC hoặc nguồn DC ngoài. Phần tử RTD được mạch đo của máy đo nhiệt độ tương thích kích thích bằng dòng đo nhỏ để xác định điện trở.

HI768L có thể kết nối trực tiếp với PLC hoặc bộ điều khiển nhiệt độ không?

Chỉ nên kết nối khi thiết bị nhận có ngõ vào Pt100 phù hợp và sơ đồ đầu nối tương thích với cấu hình của HI768L. Không được đấu HI768L vào ngõ 4–20 mA, 0–10 V hoặc nguồn điện nếu thiết bị không hỗ trợ trực tiếp cảm biến Pt100.

Cáp của Hanna HI768L dài bao nhiêu?

Theo tài liệu chính thức của Hanna, đầu dò HI768L sử dụng cáp dài 1 m. Cáp là một phần của đường đo Pt100 nên cần tránh tự ý nối dài hoặc thay đổi cấu trúc dây nếu chưa đánh giá ảnh hưởng tới phép đo.

HI768L chịu được nhiệt độ tối đa bao nhiêu?

Trang sản phẩm chính thức của Hanna công bố HI768L có khả năng đo mẫu tới 350 °C. Khi sử dụng thực tế vẫn cần bảo đảm toàn bộ đầu dò, cáp, tay cầm và điều kiện lắp đặt không vượt quá giới hạn mà nhà sản xuất cho phép.

Thân đầu dò HI768L được làm từ vật liệu gì?

Phần thân cảm biến của HI768L sử dụng thép không gỉ AISI 316, giúp tăng độ bền và khả năng chống ăn mòn trong nhiều ứng dụng đo nhiệt độ công nghiệp và phòng thí nghiệm.

HI768L khác HI768P như thế nào?

HI768L có đầu bo tròn và được Hanna xếp vào nhóm đầu dò đa dụng/chất lỏng. HI768P có đầu nhọn để xuyên vào mẫu bán rắn hoặc chất lỏng. Việc chọn đúng hình dạng đầu dò giúp cải thiện khả năng tiếp xúc nhiệt và hạn chế sử dụng sai mục đích.
