HI766E2 | Đầu dò nhiệt độ loại K đa năng, tay cầm, thân dài Hanna HI766E2

1. HI766E2 | Đầu dò nhiệt độ loại K đa năng, tay cầm, thân dài Hanna HI766E2 – giới thiệu & nguồn gốc thương hiệu

HI766E2 | Đầu dò nhiệt độ loại K đa năng, tay cầm, thân dài Hanna HI766E2 là đầu dò thermocouple đa dụng có thân dài, đầu nhọn và tay cầm tích hợp, được thiết kế để kết nối với nhiệt kế sử dụng ngõ vào thermocouple Type K. Cấu tạo này phù hợp cho các phép đo nhiệt độ tại chất lỏng, không khí, dòng khí và nhiều vị trí cần đưa đầu dò vào sâu hơn so với đầu dò thông thường.

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý và phát triển thành thương hiệu thiết bị đo phân tích hoạt động trên phạm vi quốc tế. Danh mục của Hanna bao gồm thiết bị và cảm biến phục vụ đo pH, độ dẫn điện, oxy hòa tan, nhiệt độ và nhiều chỉ tiêu phân tích khác trong phòng thí nghiệm, sản xuất, thực phẩm, nước và môi trường.

Với model HI766E2, Hanna sử dụng nguyên lý cảm biến thermocouple Type K kết hợp thân đầu dò bằng thép không gỉ. Catalogue dòng HI766 của hãng xác định HI766E2 là đầu dò đa dụng có thân cảm biến dài 230 mm, đường kính 5 mm, cáp dài 1 m và đầu nối Type K.

Thông số kỹ thuật chính của Hanna HI766E2

Đặc tính	Thông tin theo catalogue Hanna
Mã sản phẩm	HI766E2
Loại đầu dò	General Purpose Probe – thermocouple Type K
Nhiệt độ tối đa	900°C (1650°F)
Kích thước thân đầu dò	Dài 230 mm × đường kính 5 mm
Vật liệu đầu dò	Thép không gỉ
Vật liệu tay cầm	Polypropylene (PP)
Màu tay cầm	Đen
Loại cáp	Polyurethane (PUR), dạng cuộn
Chiều dài cáp	1 m (3,3 ft)
Màu cáp	Xanh lá
Kiểu đầu nối	K-Type

2. Ưu điểm / tính năng nổi bật của Hanna HI766E2

• Đầu dò thermocouple Type K đa năng, thích hợp cho nhiều nhu cầu kiểm tra nhiệt độ trong bảo trì, sản xuất, phòng thí nghiệm và kiểm tra hiện trường.
• Thân đầu dò dài 230 mm giúp tiếp cận các vị trí nằm sâu trong bồn, bình, đường khí hoặc khu vực mà đầu dò ngắn khó tiếp cận.
• Đầu dò dạng tròn với phần đầu thuôn nhọn, thuận tiện khi đưa cảm biến vào môi trường cần kiểm tra nhiệt độ.
• Thân thép không gỉ cho độ bền cơ học tốt và phù hợp với các ứng dụng đo nhiệt độ công nghiệp thông dụng.
• Dải sử dụng của đầu dò có nhiệt độ tối đa 900°C theo catalogue HI766 của Hanna, đáp ứng nhiều phép đo nhiệt độ từ thông thường đến nhiệt độ cao.
• Tay cầm bằng polypropylene giúp người vận hành cầm và định vị đầu dò thuận tiện hơn trong quá trình đo.
• Cáp PUR dạng cuộn dài 1 m tạo khoảng cách thao tác linh hoạt giữa đầu dò và nhiệt kế.
• Sử dụng đầu nối K-Type để truyền trực tiếp tín hiệu nhiệt điện từ cảm biến đến thiết bị đo thermocouple tương thích.
• HI766E2 là cảm biến thụ động; đầu dò không cần một bộ nguồn AC hoặc DC riêng để tạo tín hiệu đo.

3. Chức năng & nguyên lý hoạt động / ứng dụng của Hanna HI766E2

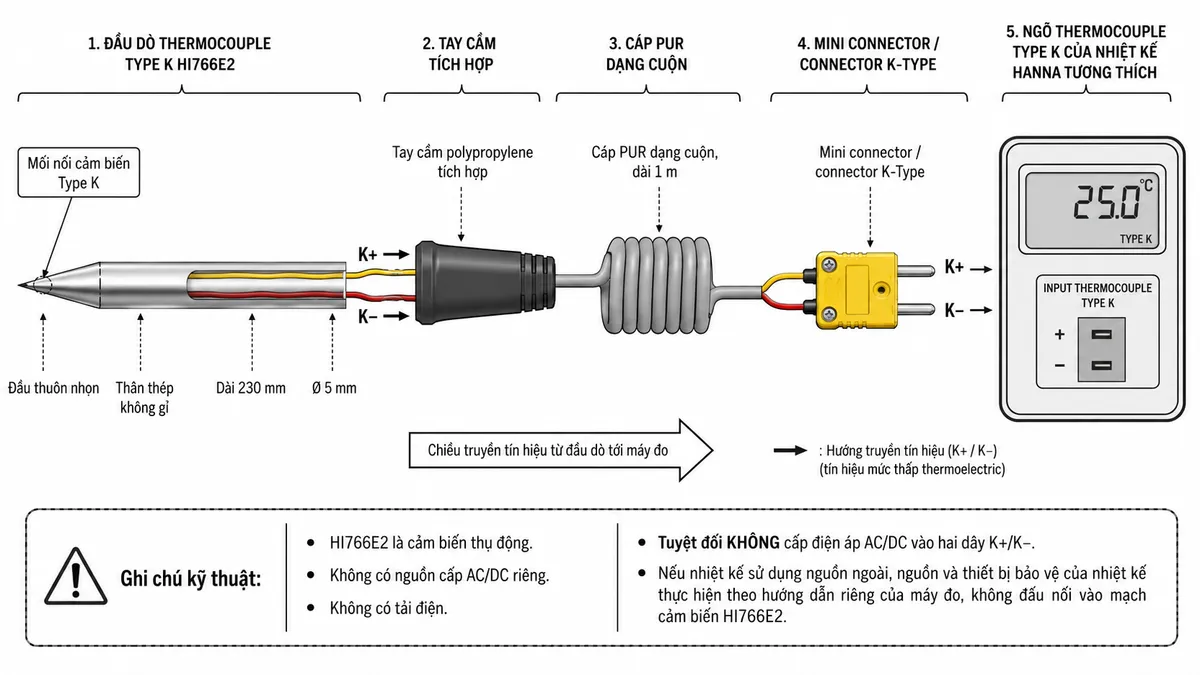

Sơ đồ đấu dây / kết nối HI766E2 với nhiệt kế Type K

Về kết nối, đầu dò nhiệt độ loại K HI766E2 không hoạt động giống cảm biến công nghiệp dùng nguồn 24 VDC hay transmitter 4–20 mA. Đầu dò tự hình thành một điện áp nhiệt điện rất nhỏ tại mối nối thermocouple khi nhiệt độ tại đầu cảm biến thay đổi. Tín hiệu này được truyền theo đúng cực tính K+/K− qua dây dẫn và đầu nối K-Type tới ngõ thermocouple của nhiệt kế.

Do đó, khi sử dụng cần cắm đầu nối của HI766E2 vào đúng ngõ thermocouple Type K tương thích và giữ đúng cực tính của đầu nối. Không được đấu nguồn điện bên ngoài vào hai cực tín hiệu của đầu dò, vì HI766E2 không phải cảm biến cần nguồn kích thích.

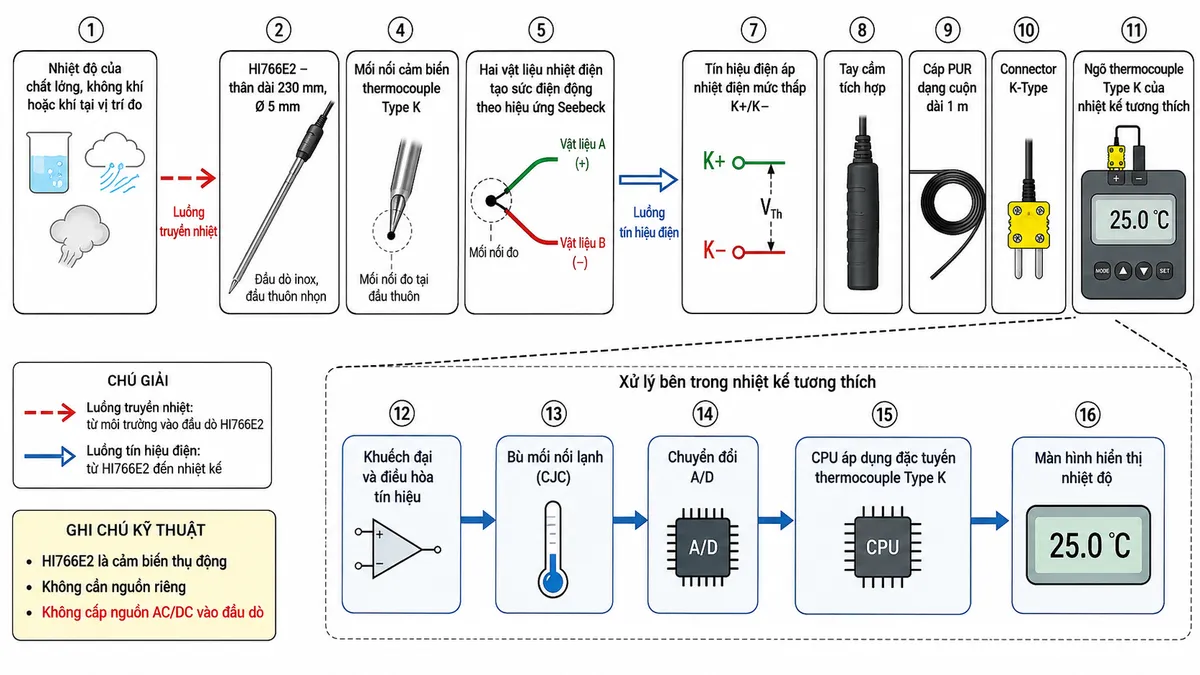

Nguyên lý hoạt động của đầu dò thermocouple Type K HI766E2

HI766E2 hoạt động dựa trên hiệu ứng nhiệt điện Seebeck. Khi mối nối của hai vật liệu nhiệt điện trong thermocouple Type K nằm tại nhiệt độ khác với mối nối tham chiếu ở phía thiết bị đo, một sức điện động nhiệt điện có giá trị nhỏ được hình thành. Điện áp này thay đổi theo nhiệt độ tại đầu cảm biến.

Tín hiệu K+/K− đi qua tay cầm và cáp đến nhiệt kế. Bên trong thiết bị đo tương thích, tín hiệu được điều hòa, thực hiện bù mối nối lạnh và chuyển đổi sang dữ liệu số. Bộ xử lý của nhiệt kế sau đó sử dụng đặc tuyến của cảm biến nhiệt độ Type K để tính toán và hiển thị giá trị nhiệt độ cho người sử dụng.

Như vậy, HI766E2 đảm nhiệm chức năng cảm nhận và truyền tín hiệu nhiệt điện; việc khuếch đại, bù mối nối lạnh, tuyến tính hóa, chuyển đổi A/D và hiển thị được thực hiện bởi nhiệt kế kết nối với đầu dò.

Ứng dụng thực tế

Nhờ thân cảm biến dài và kết cấu đa dụng, đầu dò nhiệt độ thân dài HI766E2 có thể được sử dụng cho nhiều nhiệm vụ kiểm tra nhiệt độ tại hiện trường hoặc trong quy trình sản xuất. Đầu thuôn nhọn hỗ trợ đưa vùng cảm biến đến vị trí cần đo, trong khi chiều dài thân giúp người dùng tiếp cận sâu hơn vào khu vực kiểm tra.

• Đo và kiểm tra nhiệt độ chất lỏng trong bình, bồn hoặc dụng cụ chứa phù hợp.
• Kiểm tra nhiệt độ không khí hoặc dòng khí tại các vị trí có thể đưa đầu dò trực tiếp vào vùng cần đo.
• Đo nhiệt độ trong hoạt động bảo trì máy móc, kiểm tra quy trình và kiểm soát chất lượng.
• Ứng dụng trong phòng thí nghiệm, sản xuất công nghiệp và các phép đo nhiệt độ hiện trường.
• Phù hợp khi cần một đầu dò Type K thân dài có tay cầm để thao tác thuận tiện hơn so với loại đầu dò không tay cầm.

Khi làm việc ở nhiệt độ cao, người sử dụng cần phân biệt nhiệt độ cho phép của phần thân cảm biến với khả năng chịu nhiệt của tay cầm, cáp và thiết bị đo. Không nên để tay cầm hoặc cáp tiếp xúc trực tiếp với vùng nhiệt độ cao nếu điều kiện sử dụng không cho phép.

4. Cam kết & nơi mua Hanna HI766E2 chính hãng

Khi lựa chọn Hanna HI766E2 chính hãng, khách hàng nên đối chiếu đúng mã HI766E2, loại thermocouple Type K, kích thước đầu dò và kiểu kết nối với nhiệt kế đang sử dụng. Điều này đặc biệt quan trọng vì dòng HI766 của Hanna có nhiều đầu dò dành cho bề mặt, không khí, xuyên thấu và các chiều dài khác nhau.

Khách hàng có nhu cầu mua HI766E2, tư vấn lựa chọn nhiệt kế Type K tương thích hoặc cần đối chiếu thông số kỹ thuật có thể liên hệ trực tiếp thietbicodien để được hỗ trợ đúng model và lựa chọn sản phẩm Hanna phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

HI766E2 là loại đầu dò nhiệt độ gì?

HI766E2 là đầu dò nhiệt độ thermocouple Type K đa dụng của Hanna Instruments, có tay cầm tích hợp và thân cảm biến dài, dùng kết hợp với nhiệt kế có ngõ vào thermocouple K-Type tương thích.

Thân đầu dò Hanna HI766E2 dài bao nhiêu?

Theo catalogue dòng HI766 của Hanna, phần thân cảm biến của HI766E2 có chiều dài 230 mm và đường kính 5 mm. Đây là phiên bản thân dài hơn trong nhóm đầu dò đa dụng HI766E.

HI766E2 đo được nhiệt độ tối đa bao nhiêu?

Catalogue Hanna công bố nhiệt độ tối đa của HI766E2 là 900°C (1650°F). Khi đo ở nhiệt độ cao cần bảo đảm tay cầm, cáp và nhiệt kế không bị đặt trong môi trường vượt quá điều kiện sử dụng cho phép của từng bộ phận.

HI766E2 có cần cấp nguồn 24 VDC không?

Không. HI766E2 là đầu dò thermocouple thụ động, tạo tín hiệu điện áp nhiệt điện nhờ chênh lệch nhiệt độ tại mối nối cảm biến. Không cấp nguồn 24 VDC, 230 VAC hoặc nguồn điện ngoài vào hai cực K+/K− của đầu dò.

HI766E2 có phải cảm biến 4–20 mA không?

Không. HI766E2 cung cấp tín hiệu thermocouple Type K mức thấp chứ không phải tín hiệu dòng 4–20 mA. Nếu hệ thống PLC hoặc bộ điều khiển chỉ nhận 4–20 mA thì cần một bộ chuyển đổi hoặc transmitter thermocouple phù hợp ở giữa.

HI766E2 phù hợp để đo môi trường nào?

Hanna mô tả HI766E2 là đầu dò đa dụng thân dài, phù hợp để kiểm tra nhiệt độ trong nhiều mẫu chất lỏng, không khí và khí. Điều kiện sử dụng thực tế cần phù hợp với giới hạn nhiệt độ và khả năng chịu môi trường của vật liệu đầu dò.

Cáp của HI766E2 dài bao nhiêu?

Theo catalogue của Hanna, HI766E2 sử dụng cáp polyurethane dạng cuộn dài 1 m và đầu nối K-Type để kết nối với nhiệt kế tương thích.
