HI766EX | Cáp nối dài cho đầu dò nhiệt độ loại K Hanna HI766EX

1. Giới thiệu HI766EX | Cáp nối dài cho đầu dò nhiệt độ loại K Hanna HI766EX

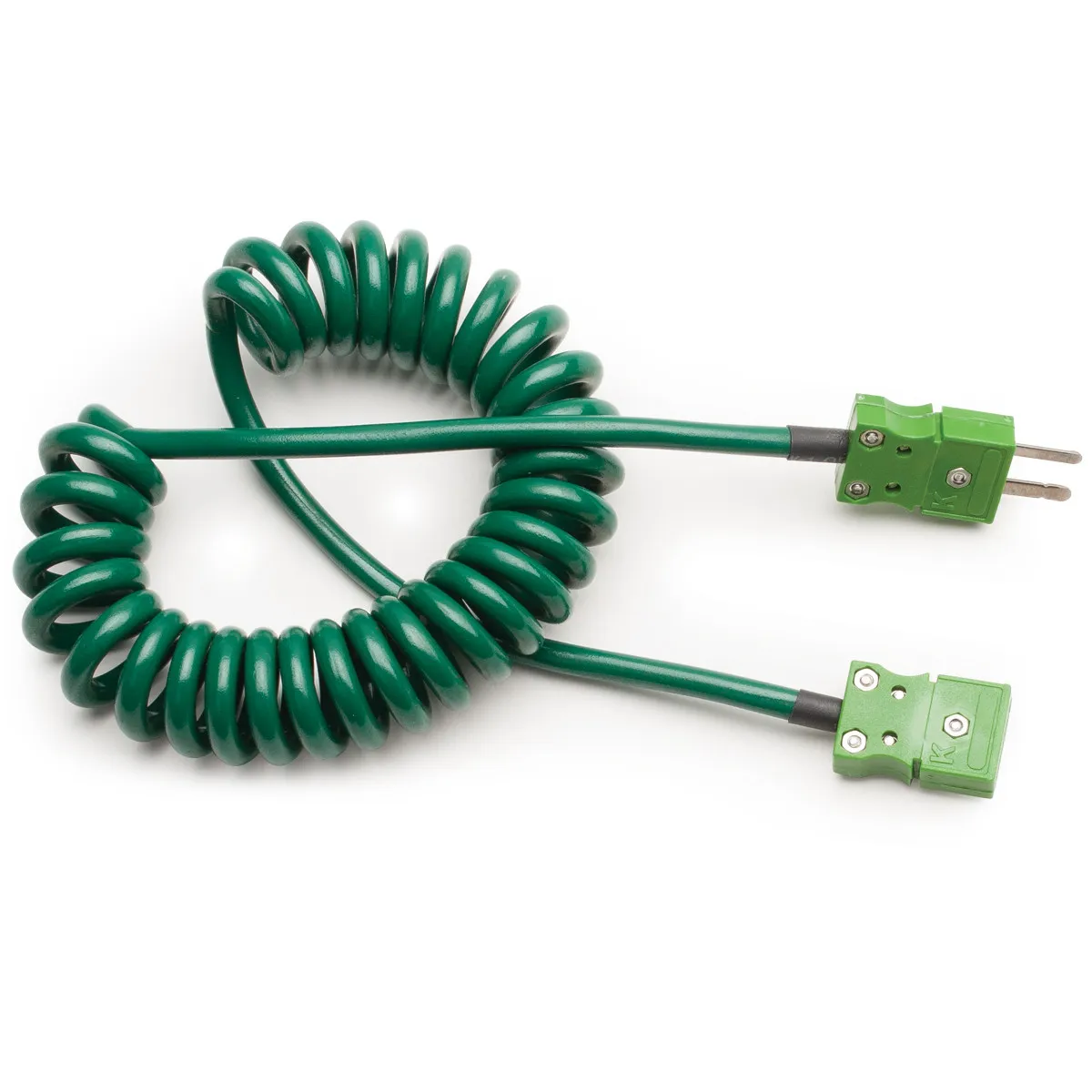

HI766EX | Cáp nối dài cho đầu dò nhiệt độ loại K Hanna HI766EX là phụ kiện chuyên dụng dùng để tăng khoảng cách kết nối giữa đầu dò thermocouple Type K và máy đo nhiệt độ tương thích. Theo tài liệu chính thức của Hanna Instruments, HI766EX là cáp nối dài dạng cuộn có chiều dài 1 m, trang bị đầu nối đực và đầu nối cái, phù hợp với các đầu dò nhiệt điện loại K thuộc dòng HI766.

Hanna Instruments là thương hiệu thiết bị đo lường được hình thành tại Ý từ năm 1978. Hãng phát triển nhiều dòng thiết bị phân tích và đo lường cho phòng thí nghiệm, công nghiệp, thực phẩm, môi trường, nước và các ứng dụng hiện trường.

Trong hệ thống đo nhiệt độ, HI766EX không phải cảm biến và cũng không phải bộ chuyển đổi tín hiệu. Sản phẩm đóng vai trò là cáp nối dài cho thermocouple Type K, giúp bố trí máy đo ở vị trí thuận tiện hơn khi đầu dò phải làm việc tại điểm đo xa, khu vực khó tiếp cận hoặc nơi người vận hành cần giữ khoảng cách với vùng đo.

Đặc tính chính của Hanna HI766EX

Đặc tính	Thông tin
Model	HI766EX
Loại phụ kiện	Cáp nối dài cho đầu dò thermocouple Type K
Kiểu cáp	Dạng cuộn
Chiều dài nối thêm	1 m (3,3 ft)
Đầu kết nối	Một đầu cái và một đầu đực
Khả năng tương thích	Các đầu dò nhiệt điện Type K dòng HI766; có thể sử dụng với tay cầm HI766HD và các đầu dò thuộc dòng HI766PX theo tài liệu Hanna
Chức năng	Mở rộng khoảng cách truyền tín hiệu thermocouple giữa đầu dò và máy đo

Các đặc tính chiều dài 1 m, cấu tạo cáp dạng cuộn, đầu nối đực/cái và khả năng sử dụng với đầu dò Type K dòng HI766 được Hanna công bố trực tiếp trên trang sản phẩm HI766EX. Tài liệu hướng dẫn nhiệt kế Hanna cũng liệt kê HI766EX là phụ kiện “extension cable for K-type probes”.

2. Ưu điểm / tính năng nổi bật của Hanna HI766EX

• Nối dài thêm 1 m cho đầu dò nhiệt độ Type K, hỗ trợ đưa máy đo ra xa vị trí đặt đầu dò khi thao tác trong hệ thống máy móc, dây chuyền hoặc khu vực khó tiếp cận.
• Thiết kế cáp dạng cuộn giúp phần dây có thể co giãn theo thao tác thực tế và thuận tiện hơn khi thu gọn sau khi đo.
• Sử dụng cấu hình đầu nối đực và đầu nối cái, cho phép đặt HI766EX giữa đầu dò và đầu vào thermocouple tương thích mà không cần thay đổi cấu trúc của đầu dò.
• Tương thích với đầu dò K-Type Hanna dòng HI766; Hanna cũng công bố khả năng sử dụng cùng tay cầm HI766HD và các đầu dò thuộc dòng HI766PX.
• Là phụ kiện thụ động, không cần bộ nguồn riêng, không có mạch khuếch đại và không tạo ra tín hiệu đo; nhiệm vụ chính là tiếp tục đường truyền tín hiệu nhiệt điện từ đầu dò tới máy đo.
• Phù hợp cho các ứng dụng cần tăng khoảng cách thao tác nhưng vẫn muốn duy trì hệ sinh thái đầu dò và máy đo nhiệt độ Type K của Hanna.

Do HI766EX chỉ là cáp nối dài tín hiệu thermocouple, sản phẩm không thay thế đầu dò nhiệt độ và cũng không làm tăng giới hạn nhiệt độ của đầu dò đang sử dụng. Phạm vi đo thực tế của hệ thống vẫn phải tuân theo giới hạn của đầu dò và máy đo được kết nối.

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI766EX

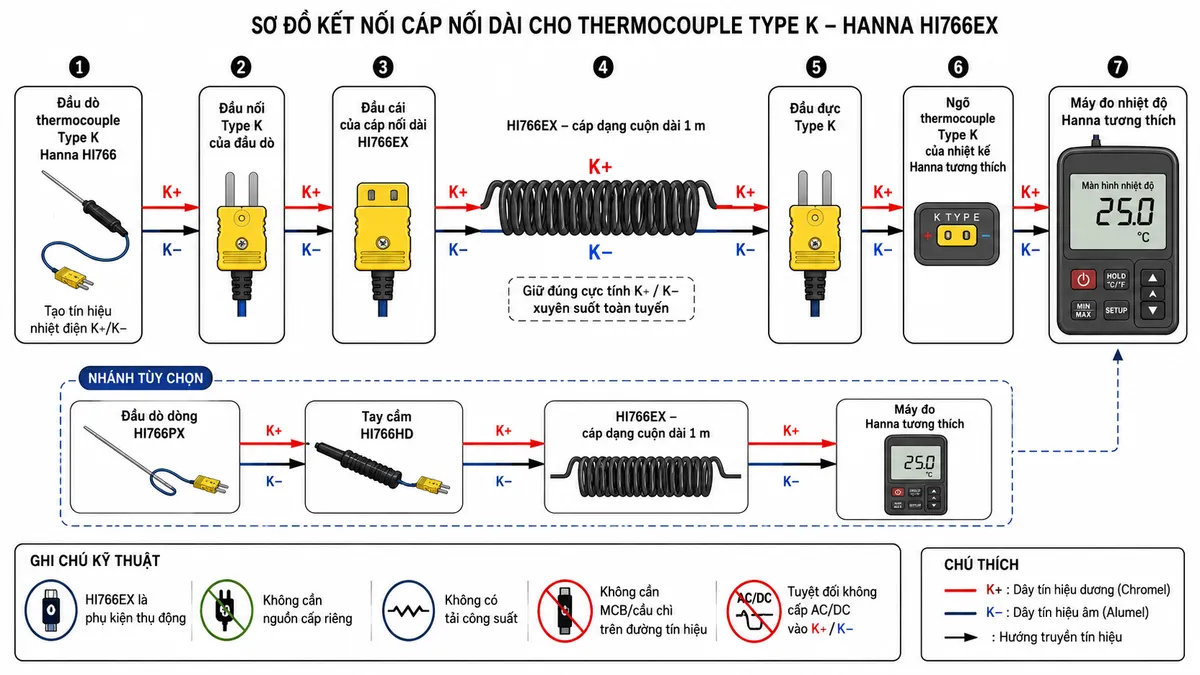

Sơ đồ kết nối HI766EX trong hệ thống đo nhiệt độ

Khi lắp đặt, đầu dò thermocouple Type K tạo ra tín hiệu điện áp nhiệt điện rất nhỏ tương ứng với chênh lệch nhiệt độ. Tín hiệu K+/K− từ đầu dò được đưa vào đầu cái của cáp nối dài Hanna HI766EX, truyền qua cáp và đi ra đầu đực để kết nối với ngõ Type K của nhiệt kế tương thích.

HI766EX không sử dụng nguồn AC hoặc DC riêng và không cấp công suất cho tải. Vì vậy sơ đồ kết nối của phụ kiện này không cần MCB, cầu chì hay contactor trên đường tín hiệu thermocouple. Không được đưa điện áp nguồn bên ngoài vào các cực tín hiệu K+/K−; nguồn hoạt động của máy đo, nếu có, thuộc về chính máy đo và phải được sử dụng theo hướng dẫn của model máy đo tương ứng.

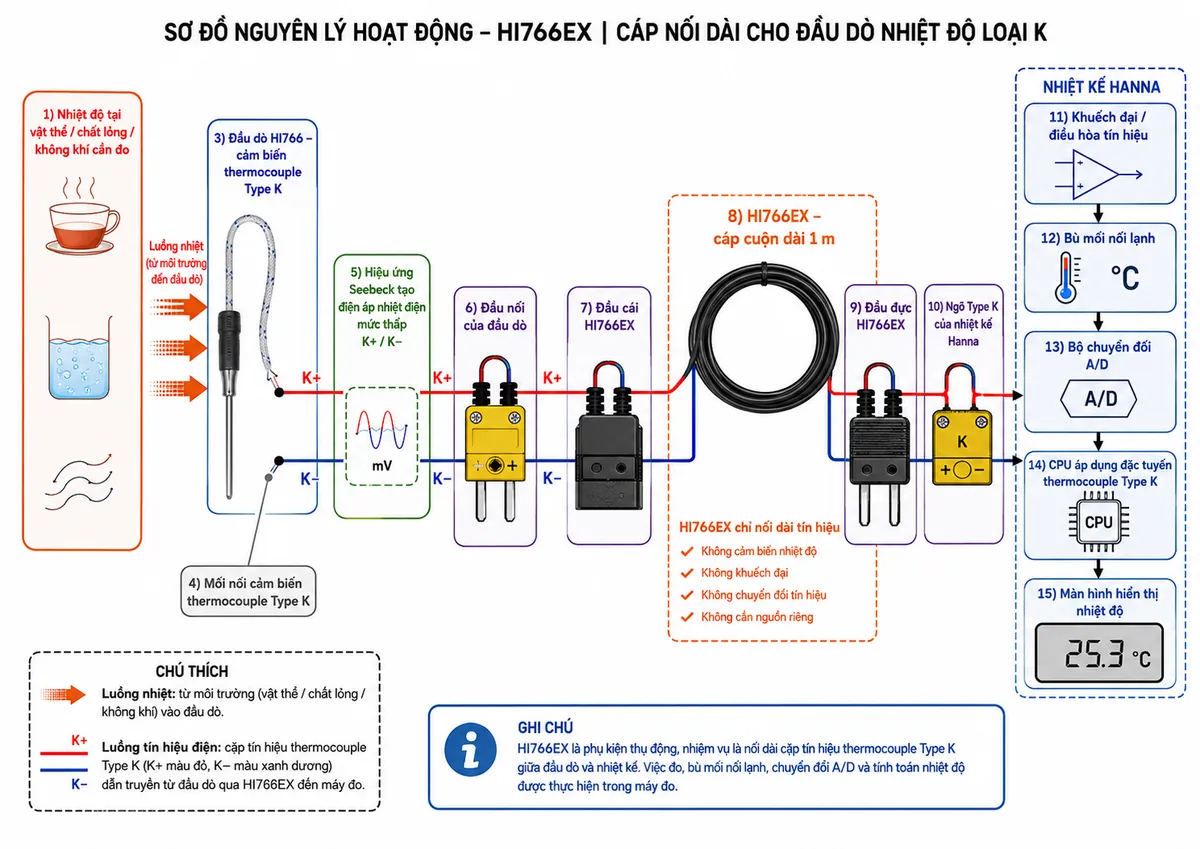

Nguyên lý hoạt động

Nguyên lý của hệ đo bắt đầu tại đầu dò thermocouple Type K. Khi mối nối cảm biến chịu nhiệt độ tại vị trí đo, cặp vật liệu nhiệt điện trong đầu dò sinh ra một sức điện động nhỏ theo hiệu ứng nhiệt điện Seebeck. HI766EX tiếp tục dẫn cặp tín hiệu này từ đầu dò đến máy đo mà không thực hiện chuyển đổi A/D, tuyến tính hóa hay tính toán nhiệt độ.

Sau khi tín hiệu đi qua HI766EX tới nhiệt kế, mạch điện tử của máy đo mới thực hiện các công đoạn cần thiết như tiếp nhận và điều hòa tín hiệu thermocouple, bù mối nối lạnh, chuyển đổi tín hiệu sang dạng số và áp dụng đặc tuyến Type K để tính toán nhiệt độ. Vì vậy HI766EX là phần tử mở rộng đường truyền tín hiệu, còn quá trình đo và xử lý kết quả thuộc về đầu dò và nhiệt kế.

Việc duy trì đúng cực tính K+/K− trong toàn bộ chuỗi kết nối rất quan trọng đối với hệ thống thermocouple. Khi lắp đặt nên cắm đầu nối chắc chắn, tránh đảo cực, tránh để điểm nối chịu lực kéo mạnh và hạn chế đặt đường tín hiệu gần nguồn gây nhiễu điện không cần thiết.

Ứng dụng thực tế

Cáp nối dài đầu dò nhiệt độ HI766EX hữu ích trong các phép đo mà vị trí cảm biến và vị trí người vận hành không nằm gần nhau. Ví dụ, đầu dò có thể đặt tại bề mặt máy, trong sản phẩm, trong đường ống, vùng không khí hoặc khu vực cần kiểm tra nhiệt độ, trong khi nhiệt kế được giữ ở vị trí dễ quan sát hơn.

• Mở rộng khoảng cách giữa đầu dò Type K và nhiệt kế khi kiểm tra máy móc, thiết bị và dây chuyền sản xuất.
• Hỗ trợ đo nhiệt độ tại các vị trí sâu, hẹp hoặc khó tiếp cận tùy theo loại đầu dò HI766 được sử dụng.
• Phù hợp cho kiểm tra nhiệt độ bề mặt, nhiệt độ xuyên thấu, không khí hoặc các ứng dụng khác khi ghép với đúng loại đầu dò Type K tương ứng.
• Hỗ trợ bố trí thiết bị đo thuận tiện trong bảo trì công nghiệp, kiểm tra hiện trường, phòng thí nghiệm và kiểm soát quá trình.
• Có thể kết hợp với tay cầm HI766HD và các đầu dò HI766PX theo cấu hình tương thích do Hanna công bố.

Lưu ý khi lựa chọn và sử dụng

Trước khi đặt mua, cần kiểm tra đầu dò và máy đo đang sử dụng có phải hệ thermocouple Type K với đầu nối tương thích hay không. HI766EX được Hanna xác định là phụ kiện dành cho đầu dò K-Type; không nên tự mặc định sử dụng sản phẩm cho cảm biến Pt100, NTC hoặc các loại thermocouple khác.

Khi kết nối, cần đảm bảo đầu đực và đầu cái được cắm đúng chiều và chắc chắn. Không sử dụng HI766EX như dây nguồn, dây điều khiển tải hoặc dây cấp điện cho thiết bị khác. Đây là đường truyền tín hiệu đo mức thấp dành cho hệ thống thermocouple.

4. Cam kết & nơi mua Hanna HI766EX chính hãng

Khi lựa chọn Hanna HI766EX chính hãng, người dùng có được phụ kiện đúng model để mở rộng kết nối cho hệ thống đầu dò nhiệt độ Type K Hanna, hạn chế rủi ro sử dụng sai loại cáp hoặc đầu nối không phù hợp với hệ thống đo.

Khách hàng có nhu cầu mua cáp nối dài HI766EX Hanna cho phòng bảo trì, nhà máy, dây chuyền sản xuất, phòng thí nghiệm hoặc hệ thống đo nhiệt độ hiện trường có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng model và cấu hình đầu dò tương thích.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, thông tin minh bạch và hỗ trợ khách hàng kiểm tra khả năng tương thích giữa HI766EX, đầu dò thermocouple Type K và thiết bị đo trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

HI766EX là đầu dò nhiệt độ hay cáp nối dài?

HI766EX là cáp nối dài cho đầu dò thermocouple Type K, không phải đầu dò cảm biến. Cảm biến nhiệt độ nằm trong đầu dò được kết nối với cáp.

Cáp Hanna HI766EX dài bao nhiêu?

Hanna công bố HI766EX là cáp dạng cuộn có chiều dài nối thêm 1 m, tương đương khoảng 3,3 ft.

HI766EX có những đầu kết nối nào?

Sản phẩm được Hanna mô tả với một đầu nối cái và một đầu nối đực, cho phép đặt cáp giữa đầu dò Type K và máy đo tương thích.

HI766EX có dùng được với tất cả đầu dò HI766 không?

Theo Hanna, HI766EX có thể sử dụng với các đầu dò thermocouple Type K dòng HI766. Hãng cũng nêu khả năng sử dụng cùng tay cầm HI766HD và các đầu dò thuộc dòng HI766PX.

HI766EX có cần cấp nguồn riêng không?

Không. HI766EX là phụ kiện nối dài thụ động cho tín hiệu thermocouple, không phải bộ phát hoặc bộ chuyển đổi tín hiệu nên không cần nguồn cấp riêng.

Có thể cấp 24 VDC hoặc 230 VAC vào HI766EX không?

Không. HI766EX dùng để truyền tín hiệu điện áp nhiệt điện mức thấp của thermocouple Type K. Không được đưa nguồn AC hoặc DC bên ngoài vào các đường tín hiệu K+/K−.

HI766EX có làm tăng dải đo nhiệt độ của đầu dò không?

Không. Cáp chỉ tăng khoảng cách kết nối. Giới hạn nhiệt độ và phạm vi đo của hệ thống phụ thuộc vào đầu dò Type K và nhiệt kế đang sử dụng; việc lắp thêm HI766EX không làm tăng giới hạn đo của đầu dò.

HI766EX có phù hợp cho Pt100 hoặc cảm biến NTC không?

Không nên sử dụng theo cách đó. Tài liệu Hanna xác định HI766EX là cáp nối dài cho đầu dò Type K; cảm biến Pt100 và NTC sử dụng nguyên lý và kiểu kết nối khác.
