HI766B3 | Đầu Dò Kiểu K Đo Bề Mặt Nhỏ Có Tay Cầm Hanna HI766B3

HI766B3 | Đầu Dò Kiểu K Đo Bề Mặt Nhỏ Có Tay Cầm Hanna HI766B3

HI766B3 | Đầu Dò Kiểu K Đo Bề Mặt Nhỏ Có Tay Cầm Hanna HI766B3 là đầu dò nhiệt độ tiếp xúc chuyên dùng để đo các bề mặt có kích thước nhỏ, nơi đầu dò bề mặt thông thường khó tạo tiếp xúc ổn định. Sản phẩm sử dụng cảm biến thermocouple Type K, tích hợp tay cầm, cáp kết nối và đầu nối thermocouple để sử dụng cùng nhiệt kế tương thích.

Điểm nổi bật của model HI766B3 là bề mặt cảm biến đường kính nhỏ kết hợp cơ cấu lò xo, giúp đầu cảm biến áp sát bề mặt cần kiểm tra. Theo tài liệu Hanna, đầu dò phù hợp cho bề mặt nhỏ, có nhiệt độ đo tối đa 200°C và thời gian đáp ứng khoảng 6 giây để đạt 90% giá trị cuối trong điều kiện thử nghiệm quy định.

1. Giới thiệu & nguồn gốc thương hiệu Hanna

Hanna Instruments là thương hiệu thiết bị đo và phân tích được thành lập từ năm 1978 tại Ý. Danh mục của Hanna bao gồm thiết bị đo pH, độ dẫn điện, oxy hòa tan, nhiệt độ, quang kế, chuẩn độ và nhiều giải pháp đo lường phục vụ phòng thí nghiệm, sản xuất, thực phẩm, nước và công nghiệp.

Trong nhóm phụ kiện đo nhiệt độ của Hanna, HI766B3 thuộc dòng đầu dò nhiệt điện Type K HI766. Sản phẩm được thiết kế cho nhu cầu đo nhiệt độ bề mặt nhỏ, đặc biệt khi người vận hành cần đầu cảm biến gọn, có khả năng tự điều chỉnh tiếp xúc thay vì sử dụng đầu dò bề mặt đường kính lớn.

2. Ưu điểm / tính năng nổi bật

• Đầu dò thermocouple Type K phù hợp với các nhiệt kế Hanna có ngõ vào thermocouple tương thích.
• Cảm biến bề mặt nhỏ đường kính 5 mm, thuận lợi khi đo tại chi tiết nhỏ hoặc khu vực tiếp xúc hạn chế.
• Cơ cấu cảm biến lò xo hỗ trợ duy trì tiếp xúc giữa vùng nhạy nhiệt và bề mặt cần đo.
• Phần đầu dò dài khoảng 130 mm, giúp thao tác thuận tiện trong kiểm tra nhiệt độ trực tiếp.
• Ống đầu dò bằng thép không gỉ với thân/shaft cách điện theo cấu hình được Hanna công bố cho HI766B3.
• Nhiệt độ tối đa 200°C, phù hợp nhiều ứng dụng kiểm tra bề mặt trong sản xuất, bảo trì và phòng thí nghiệm.
• Thời gian đáp ứng khoảng 6 giây để đạt 90% giá trị cuối theo thông số catalogue.
• Tích hợp tay cầm và cáp dài 1 m, giúp người dùng thao tác tách khỏi vị trí đo nóng.
• Sử dụng đầu nối thermocouple nhỏ để kết nối với thiết bị đo tương thích.

Thông số và đặc tính chính của HI766B3

Đặc tính	Thông tin
Loại đầu dò	Thermocouple Type K đo bề mặt nhỏ
Ứng dụng	Đo nhiệt độ các bề mặt có kích thước nhỏ
Nhiệt độ tối đa	200°C (390°F)
Thời gian đáp ứng	Khoảng 6 giây, đạt 90% giá trị cuối
Kích thước đầu dò	Dài 130 mm, đường kính 5 mm
Kết cấu đầu dò	Thép không gỉ, ống/thân cách điện
Cơ cấu cảm biến	Spring-loaded, có lò xo hỗ trợ tiếp xúc bề mặt
Tay cầm	Tích hợp
Chiều dài cáp	1 m (3,3 ft)
Kiểu kết nối	Đầu nối thermocouple Type K dạng mini connector

Khi sử dụng nhóm đầu dò bề mặt này, tài liệu catalogue Hanna lưu ý nhiệt độ tại tay cầm không nên vượt quá 150°C để tránh làm hư hỏng đầu dò. Người dùng cần giữ tay cầm và cáp tránh tiếp xúc trực tiếp với bề mặt nóng.

3. Chức năng & nguyên lý hoạt động / ứng dụng

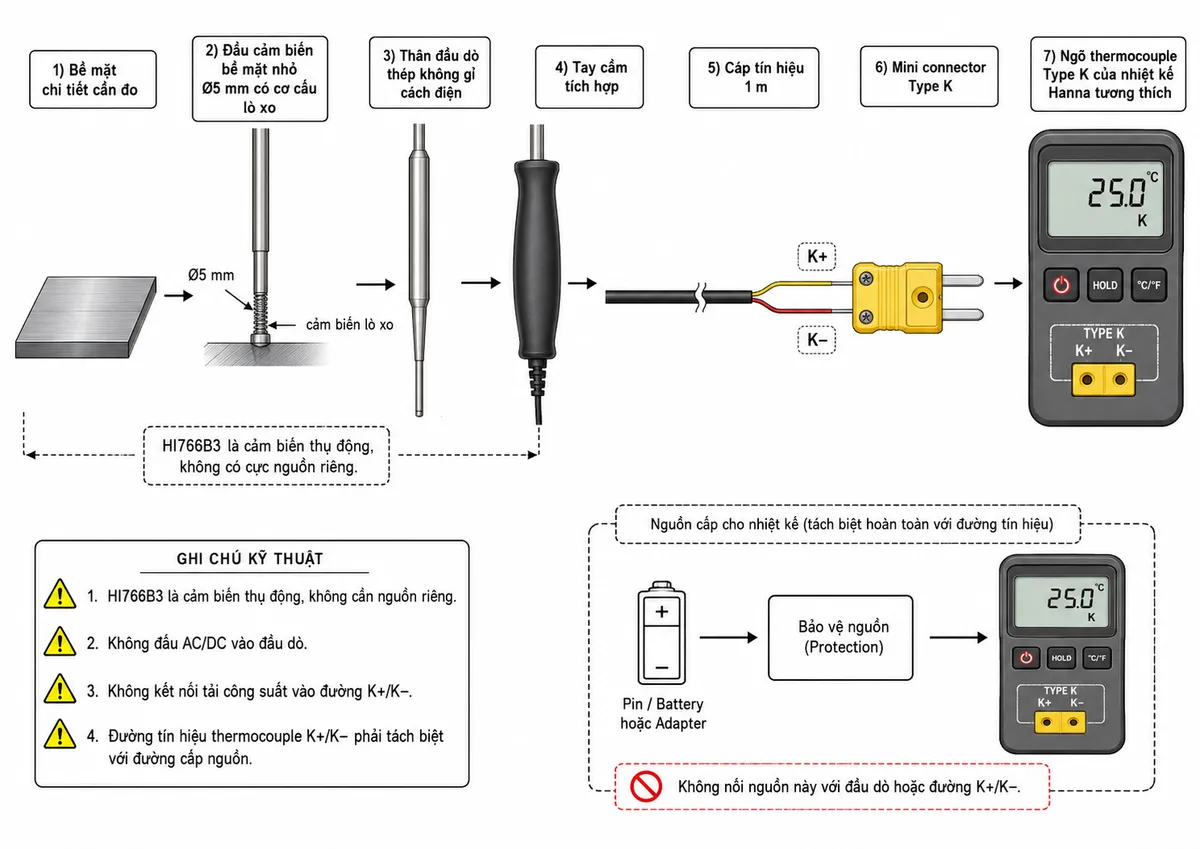

Kết nối HI766B3 với nhiệt kế thermocouple

HI766B3 là cảm biến thụ động, không cần cấp một nguồn điện riêng cho đầu dò. Hai dây vật liệu nhiệt điện của thermocouple tạo ra tín hiệu điện áp mức rất thấp khi có chênh lệch nhiệt độ giữa mối nối đo và điểm tham chiếu. Vì vậy, HI766B3 phải được kết nối vào đúng ngõ vào thermocouple Type K của nhiệt kế tương thích, không đấu trực tiếp vào nguồn AC/DC hoặc tải công suất.

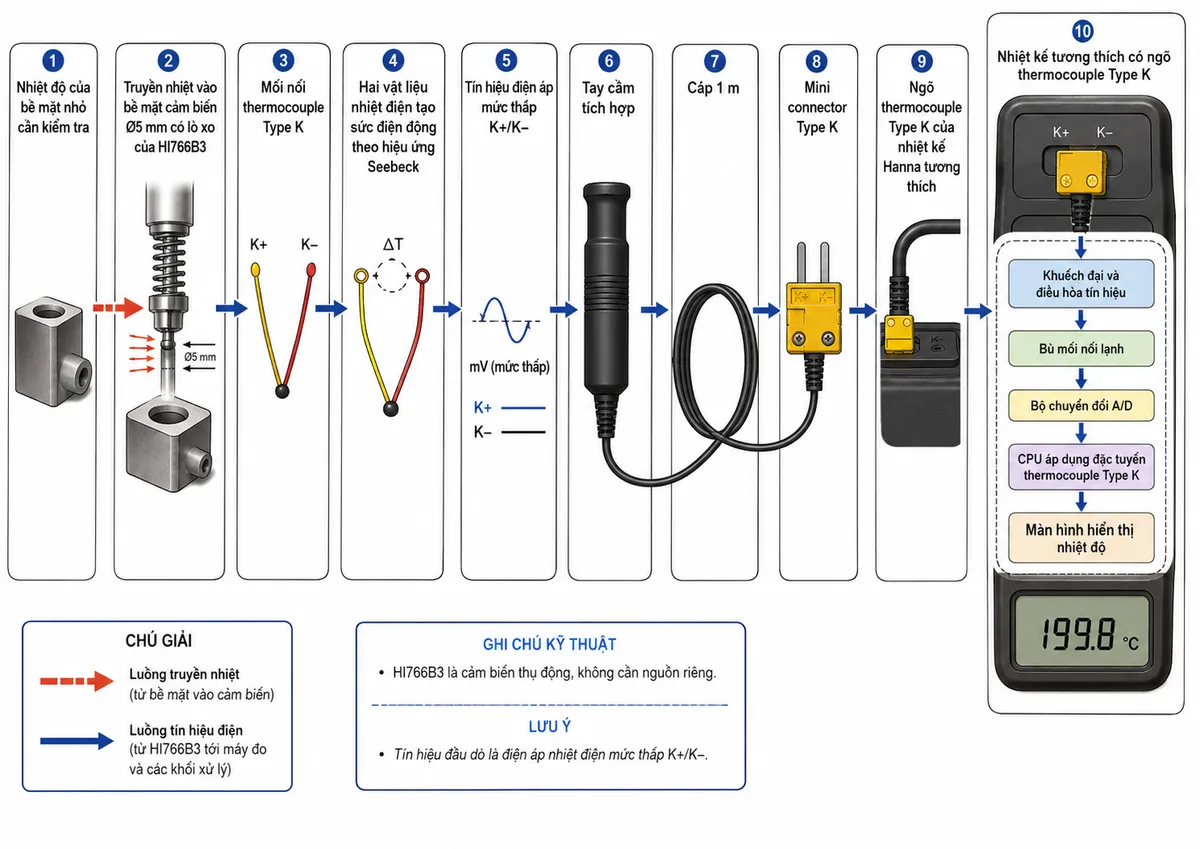

Nguyên lý đo nhiệt độ bằng thermocouple Type K

Khi bề mặt cảm biến của đầu dò nhiệt độ bề mặt Hanna HI766B3 được ép lên vật cần đo, nhiệt truyền từ vật thể sang vùng cảm biến. Cơ cấu lò xo giúp vùng tiếp xúc thích nghi với bề mặt và duy trì áp lực tiếp xúc phù hợp, đặc biệt hữu ích khi vị trí đo có diện tích nhỏ.

Bên trong đầu dò, mối nối của hai vật liệu nhiệt điện Type K tạo ra một sức điện động phụ thuộc vào chênh lệch nhiệt độ theo hiệu ứng Seebeck. Tín hiệu điện áp K+/K− được truyền qua tay cầm và cáp đến nhiệt kế. Mạch điện tử trong máy đo tiếp tục khuếch đại và điều hòa tín hiệu, thực hiện bù mối nối lạnh, chuyển đổi A/D và áp dụng đặc tuyến thermocouple Type K để tính toán nhiệt độ trước khi hiển thị kết quả.

Ứng dụng điển hình

Nhờ bề mặt cảm biến nhỏ, đầu dò Type K đo bề mặt nhỏ HI766B3 phù hợp cho công việc kiểm tra nhiệt độ tại các chi tiết có diện tích tiếp xúc hạn chế mà đầu dò bề mặt lớn khó sử dụng hiệu quả.

• Kiểm tra nhiệt độ các chi tiết cơ khí, linh kiện và cụm máy có bề mặt nhỏ.
• Đo nhiệt độ cục bộ trên thiết bị trong quá trình bảo trì và kiểm tra chất lượng.
• Đánh giá nhiệt độ bề mặt tại các điểm cần độ tiếp xúc tập trung.
• Kiểm tra nhiệt trong quá trình sản xuất, thử nghiệm hoặc nghiên cứu phòng thí nghiệm.
• Kết hợp với nhiệt kế thermocouple Type K tương thích để kiểm tra nhanh nhiều vị trí trên máy móc hoặc sản phẩm.

Lưu ý khi đo bề mặt

Để kết quả ổn định, người vận hành nên đặt đầu cảm biến gần vuông góc với vùng cần đo và duy trì tiếp xúc đủ lâu để giá trị trên máy đo ổn định. Bề mặt đo nên sạch tại vị trí tiếp xúc; lớp bụi, dầu hoặc khe hở không khí có thể làm tăng điện trở nhiệt và ảnh hưởng đến tốc độ đáp ứng.

Giới hạn nhiệt độ của đầu dò không đồng nghĩa với việc toàn bộ tay cầm, dây cáp và đầu nối được phép đặt trong môi trường ở cùng nhiệt độ đó. Cần giữ phần tay cầm và cáp cách xa nguồn nhiệt trực tiếp, đồng thời không dùng HI766B3 cho bề mặt vượt quá giới hạn nhiệt độ được Hanna công bố.

4. Cam kết & nơi mua hàng

Khi lựa chọn Hanna HI766B3 chính hãng, người dùng nên kiểm tra đúng model, kiểu thermocouple Type K và khả năng tương thích với nhiệt kế đang sử dụng. Việc dùng đúng đầu dò giúp bảo đảm kết nối đúng chuẩn, khai thác đúng dải ứng dụng và hạn chế sai số do lựa chọn cảm biến không phù hợp.

Khách hàng có nhu cầu mua HI766B3 | Đầu Dò Kiểu K Đo Bề Mặt Nhỏ Có Tay Cầm Hanna HI766B3 chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng model, kiểm tra khả năng tương thích với nhiệt kế Hanna và hỗ trợ thông tin kỹ thuật trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

HI766B3 dùng để đo gì?

HI766B3 được thiết kế để đo nhiệt độ tiếp xúc trên các bề mặt nhỏ. Đầu cảm biến đường kính 5 mm giúp tiếp cận những vị trí mà đầu dò bề mặt lớn khó tạo tiếp xúc phù hợp.

HI766B3 sử dụng loại cảm biến nào?

Sản phẩm sử dụng thermocouple Type K. Tín hiệu nhiệt điện từ đầu dò cần được đọc bởi nhiệt kế có ngõ vào tương thích với thermocouple Type K.

Nhiệt độ tối đa của Hanna HI766B3 là bao nhiêu?

Theo thông tin kỹ thuật của Hanna, HI766B3 được thiết kế cho nhiệt độ đo tối đa 200°C, tương đương 390°F. Không nên sử dụng đầu dò vượt giới hạn này.

Thời gian đáp ứng của HI766B3 là bao lâu?

Catalogue của Hanna công bố thời gian đáp ứng của HI766B3 khoảng 6 giây để đạt 90% giá trị cuối trong điều kiện đo quy định. Thời gian thực tế còn phụ thuộc chất lượng tiếp xúc và điều kiện bề mặt.

Đầu cảm biến lò xo của HI766B3 có tác dụng gì?

Cảm biến spring-loaded cho phép bề mặt nhạy nhiệt dịch chuyển nhẹ khi ép lên vật đo, giúp duy trì tiếp xúc tốt hơn và phù hợp với các điểm đo có diện tích nhỏ.

HI766B3 có cần cấp nguồn riêng không?

Không. HI766B3 là đầu dò thermocouple thụ động, tạo tín hiệu điện áp nhiệt điện rất nhỏ theo hiệu ứng Seebeck. Đầu dò chỉ cần nối đúng K+/K− vào ngõ thermocouple Type K của nhiệt kế tương thích.

HI766B3 có thể đấu trực tiếp vào nguồn điện hay PLC không?

Không được đấu trực tiếp HI766B3 vào nguồn AC hoặc DC. Nếu cần kết nối với PLC hoặc hệ thống điều khiển công nghiệp, phải sử dụng bộ chuyển đổi hoặc transmitter thermocouple Type K phù hợp để biến đổi tín hiệu thermocouple sang chuẩn mà hệ thống nhận được.

Cáp của HI766B3 dài bao nhiêu?

HI766B3 được Hanna công bố với cáp dài 1 m từ tay cầm đến đầu nối thermocouple, thuận tiện cho các phép đo cầm tay tại hiện trường hoặc bàn thử nghiệm.

`
