HI768A | Đầu dò Pt100 đo không khí và khí Hanna HI768A

1. Giới thiệu HI768A | Đầu dò Pt100 đo không khí và khí Hanna HI768A

HI768A | Đầu dò Pt100 đo không khí và khí Hanna HI768A là đầu dò nhiệt độ chuyên dụng để đo nhiệt độ của không khí và các mẫu khí, được thiết kế để sử dụng cùng máy đo nhiệt độ Pt100 tương thích của Hanna Instruments. Điểm đặc trưng của đầu dò là phần mũi có các lỗ thông khí, giúp không khí hoặc dòng khí tiếp xúc hiệu quả với vùng cảm biến và hỗ trợ thu nhận giá trị nhiệt độ chính xác.

Hanna Instruments là thương hiệu thiết bị đo và phân tích có lịch sử bắt đầu từ năm 1978 tại Ý. Hãng phát triển nhiều dòng thiết bị phục vụ phòng thí nghiệm, công nghiệp, thực phẩm, nước, môi trường và kiểm soát chất lượng. Với model HI768A, Hanna sử dụng cảm biến điện trở bạch kim Pt100 kết hợp thân đầu dò bằng thép không gỉ AISI 316, phù hợp cho các phép đo nhiệt độ khí cần độ ổn định và khả năng làm việc trong môi trường chuyên nghiệp.

2. Ưu điểm và tính năng nổi bật của Hanna HI768A

• Sử dụng cảm biến nhiệt độ Pt100 RTD, khai thác đặc tính điện trở bạch kim thay đổi ổn định theo nhiệt độ.
• Thiết kế chuyên biệt cho đo nhiệt độ không khí và khí, thay vì đầu dò xuyên thấu dùng cho vật liệu bán rắn.
• Phần mũi đầu dò có lỗ thông khí, tạo điều kiện để môi trường khí tiếp xúc trực tiếp hơn với khu vực cảm biến.
• Thân đầu dò bằng thép không gỉ AISI 316, có độ bền cơ học và khả năng chống ăn mòn phù hợp với nhiều ứng dụng phòng thí nghiệm và công nghiệp.
• Thiết kế Pt100 đa dây; phiên bản HI768A được Hanna giới thiệu dưới dạng Pt100 4 dây, giúp hạn chế ảnh hưởng của điện trở dây dẫn lên phép đo.
• Cáp nối từ tay cầm tới thiết bị đo dài 1 m, thuận tiện khi thao tác ở vị trí đo cách máy một khoảng nhất định.
• Có khả năng làm việc với mẫu khí ở nhiệt độ lên tới 350°C theo thông tin công bố của Hanna.
• Là đầu dò cảm biến thụ động, không phải thiết bị đóng cắt hay tải công suất và không cần cấp nguồn AC trực tiếp vào đầu dò.

Thông tin kỹ thuật chính đã được công bố

Đặc tính	Thông tin
Model	HI768A
Loại cảm biến	Pt100 RTD
Ứng dụng đo	Không khí và khí
Kiểu kết nối cảm biến	Pt100 4 dây / công nghệ đa dây
Vật liệu đầu dò	Thép không gỉ AISI 316
Thiết kế đầu cảm biến	Có lỗ thông khí
Chiều dài cáp	1 m
Nhiệt độ mẫu tối đa	Lên tới 350°C (622°F)
Thiết bị sử dụng cùng	Máy đo nhiệt độ Pt100 Hanna tương thích
Nguồn cấp cho đầu dò	Không cấp nguồn AC/DC trực tiếp; đầu dò làm việc với mạch đo Pt100 của thiết bị tương thích

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI768A

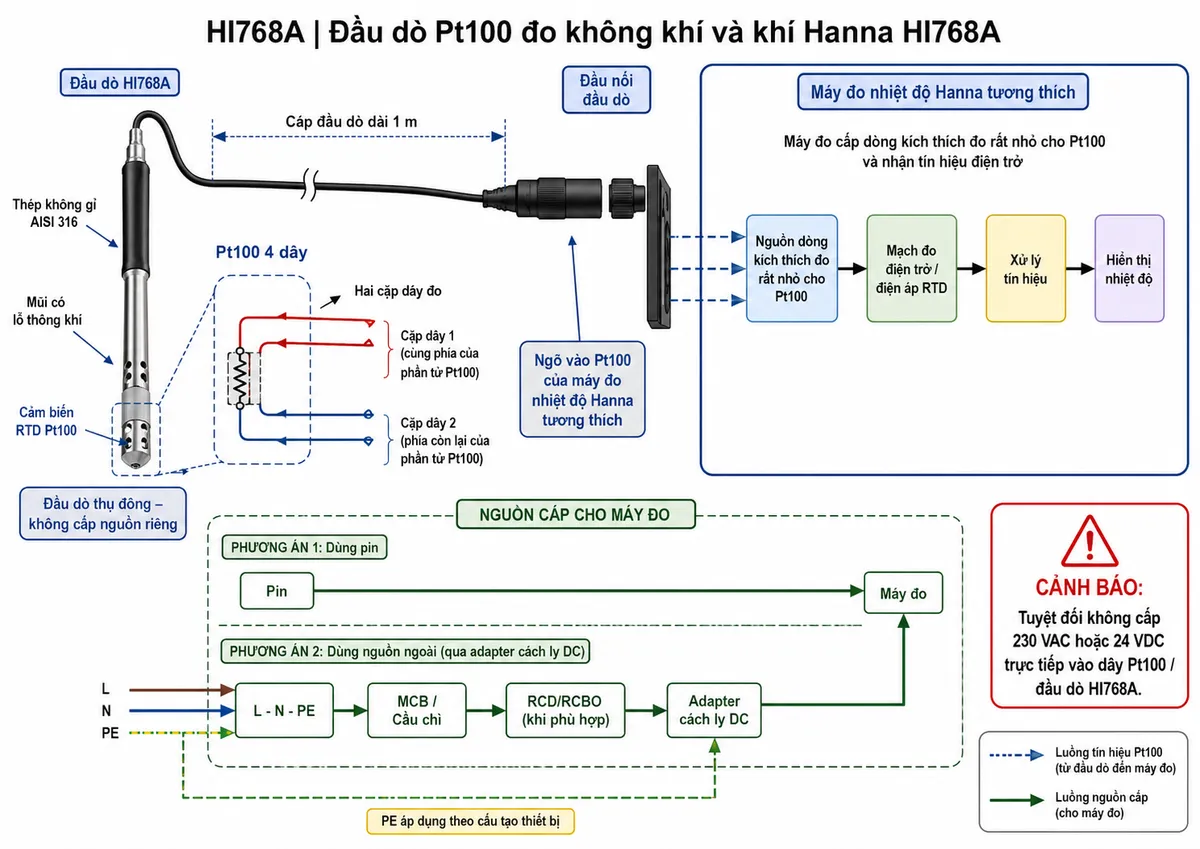

Kết nối đầu dò HI768A với máy đo nhiệt độ Pt100

Đầu dò Pt100 Hanna HI768A không phải một thiết bị đo hoàn chỉnh hoạt động độc lập. Đầu dò cần được kết nối với máy đo nhiệt độ Hanna có ngõ vào Pt100 tương thích. Cảm biến Pt100 và hệ dây bên trong đưa tín hiệu điện trở về máy đo thông qua cáp 1 m và đầu nối của đầu dò.

HI768A là cảm biến thụ động nên không được đấu trực tiếp vào nguồn điện lưới, nguồn 24 VDC hoặc một tải công suất. Nguồn điện chỉ được cấp cho máy đo nhiệt độ theo đúng hướng dẫn của model máy đo đang sử dụng. Nếu máy đo sử dụng adapter lấy điện từ lưới AC, phần bảo vệ nguồn như MCB, cầu chì hoặc RCD/RCBO phải bố trí ở phía nguồn theo yêu cầu của hệ thống và hướng dẫn của thiết bị; các phần tử bảo vệ này không đấu nối tiếp vào các dây tín hiệu Pt100.

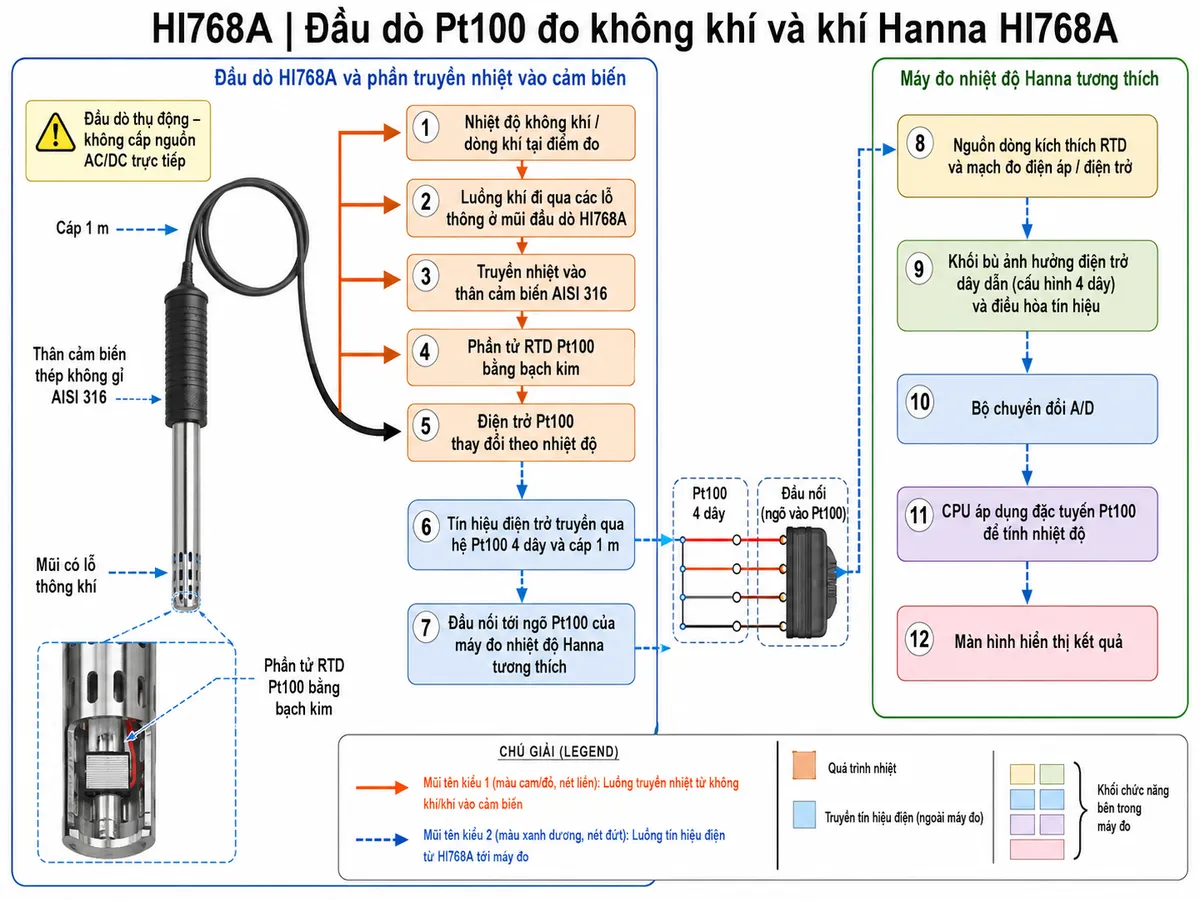

Nguyên lý đo nhiệt độ bằng cảm biến Pt100

Nguyên lý của cảm biến Pt100 dựa trên sự thay đổi điện trở của bạch kim theo nhiệt độ. Khi nhiệt độ không khí hoặc khí xung quanh mũi HI768A thay đổi, nhiệt được truyền qua phần đầu dò tới phần tử RTD bằng bạch kim. Điện trở của phần tử Pt100 thay đổi tương ứng với nhiệt độ tại vị trí đo.

Máy đo Pt100 tương thích tạo dòng kích thích đo nhỏ qua cảm biến và xác định giá trị điện trở. Với cấu trúc đo Pt100 4 dây, mạch đo có thể giảm đáng kể ảnh hưởng của điện trở cáp so với phương pháp hai dây. Tín hiệu sau đó được điều hòa, chuyển đổi sang dạng số và xử lý theo đặc tuyến Pt100 để máy đo hiển thị nhiệt độ.

Các lỗ thông khí ở mũi HI768A là một đặc điểm quan trọng đối với ứng dụng đo khí. Thiết kế này giúp dòng không khí hoặc khí đi qua khu vực cảm biến dễ dàng hơn, nhờ đó nhiệt độ của cảm biến có thể tiến gần nhiệt độ thực của môi trường cần đo.

Ứng dụng của đầu dò HI768A

Nhờ thiết kế dành riêng cho môi trường khí, đầu dò đo nhiệt độ không khí và khí HI768A phù hợp để kiểm tra nhiệt độ tại phòng thí nghiệm, khu vực sản xuất, luồng khí trong thiết bị, môi trường thử nghiệm và các vị trí cần theo dõi nhiệt độ khí bằng máy đo Pt100 cầm tay tương thích.

• Kiểm tra nhiệt độ không khí trong khu vực sản xuất hoặc phòng thử nghiệm.
• Đo nhiệt độ dòng khí tại các vị trí có thể tiếp cận an toàn bằng đầu dò.
• Theo dõi nhiệt độ trong các quy trình thí nghiệm có môi trường khí.
• Kiểm tra và đối chiếu nhiệt độ trong hoạt động bảo trì, kiểm soát chất lượng và kiểm tra thiết bị.
• Đo nhiệt độ khí tại các ứng dụng công nghiệp phù hợp với vật liệu, giới hạn nhiệt độ và điều kiện sử dụng của đầu dò.

Để có kết quả đại diện, nên đặt phần mũi có lỗ thông khí của đầu dò tại đúng vùng cần đo và chờ giá trị ổn định trước khi ghi nhận. Không nên để tay hoặc nguồn nhiệt bên ngoài tác động trực tiếp vào vùng cảm biến trong quá trình đo.

4. Cam kết và nơi mua Hanna HI768A chính hãng

Khi lựa chọn Hanna HI768A chính hãng, người dùng cần đặc biệt chú ý đúng mã sản phẩm, đúng loại cảm biến Pt100 và đúng ứng dụng đo không khí/khí để tránh nhầm với các đầu dò nhiệt Hanna có hình thức tương tự nhưng sử dụng cảm biến hoặc kiểu đầu dò khác.

Khách hàng có nhu cầu mua HI768A, lựa chọn máy đo Pt100 tương thích hoặc cần tư vấn giải pháp đo nhiệt độ cho phòng thí nghiệm và công nghiệp có thể đặt hàng chính hãng tại thietbicodien. Website hỗ trợ cung cấp đúng model, tư vấn ứng dụng và lựa chọn thiết bị phù hợp với nhu cầu đo thực tế.

Câu hỏi thường gặp (FAQ) về Hanna HI768A

HI768A dùng để đo gì?

HI768A được Hanna thiết kế để đo nhiệt độ của không khí và các mẫu khí. Phần mũi có lỗ thông giúp môi trường khí tiếp xúc hiệu quả với khu vực cảm biến Pt100.

HI768A sử dụng loại cảm biến nào?

Sản phẩm sử dụng cảm biến Pt100 RTD bằng bạch kim. Nhiệt độ được xác định thông qua sự thay đổi điện trở của phần tử Pt100 khi nhiệt độ môi trường thay đổi.

HI768A có thể cắm trực tiếp vào nguồn 220/230 VAC không?

Không. HI768A là đầu dò cảm biến thụ động và không được cấp nguồn AC trực tiếp. Đầu dò phải được kết nối vào ngõ Pt100 của máy đo Hanna tương thích; nguồn chỉ cấp cho bản thân máy đo theo hướng dẫn của thiết bị.

HI768A là đầu dò Pt100 mấy dây?

HI768A được Hanna giới thiệu là đầu dò Pt100 4 dây. Cấu hình này giúp mạch đo giảm ảnh hưởng của điện trở dây dẫn và phù hợp với các phép đo nhiệt độ cần độ chính xác cao.

Vật liệu phần đầu dò HI768A là gì?

Phần đầu dò sử dụng thép không gỉ AISI 316, phù hợp với nhiều ứng dụng đo trong phòng thí nghiệm và môi trường công nghiệp.

Cáp của HI768A dài bao nhiêu?

Hanna công bố HI768A có cáp dài 1 m từ tay cầm tới kết nối với máy đo, tạo sự linh hoạt khi đưa đầu dò tới vị trí cần kiểm tra nhiệt độ.

HI768A có đo được nhiệt độ cao không?

Theo thông tin sản phẩm của Hanna, HI768A có thể đo mẫu khí ở nhiệt độ lên tới 350°C. Khi sử dụng ở nhiệt độ cao cần tuân thủ giới hạn của toàn bộ hệ đo và tránh để tay cầm, cáp hoặc các bộ phận không được thiết kế chịu nhiệt tiếp xúc với nguồn nhiệt ngoài phạm vi cho phép.

Có thể dùng HI768A thay cho đầu dò xuyên thấu thực phẩm hoặc vật liệu bán rắn không?

HI768A được tối ưu cho đo không khí và khí với mũi có lỗ thông khí. Đối với vật liệu bán rắn hoặc các phép đo cần xuyên vào mẫu, nên sử dụng đúng loại đầu dò xuyên thấu Pt100 được Hanna thiết kế cho ứng dụng đó.
