HI766PD là đầu dò nhiệt điện loại K đo không khí và khí của Hanna Instruments, được thiết kế để kết hợp với tay cầm đầu dò HI766HD và nhiệt kế thermocouple tương thích. Đặc điểm nhận diện quan trọng của đầu dò là phần đầu bằng thép không gỉ có các lỗ thông khí, giúp không khí hoặc dòng khí tiếp xúc hiệu quả với vùng cảm biến để theo dõi nhiệt độ trong nhiều ứng dụng phòng thí nghiệm, HVAC và công nghiệp. Thông tin này được Hanna công bố trực tiếp trên trang sản phẩm HI766PD.

1. Giới thiệu & nguồn gốc thương hiệu

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý với định hướng phát triển các thiết bị phân tích và đo lường dễ sử dụng, chính xác và phù hợp cho cả phòng thí nghiệm lẫn hiện trường. Hiện Hanna cung cấp nhiều nhóm thiết bị đo cho công nghiệp, môi trường, thực phẩm, nước và nghiên cứu; sản phẩm của hãng được sản xuất tại nhiều cơ sở, trong đó có Ý, Hoa Kỳ, Romania và Mauritius.

Trong hệ đầu dò nhiệt độ của Hanna, Hanna HI766PD thuộc dòng HI766P sử dụng cảm biến thermocouple Type K. Theo catalogue Hanna, dòng HI766P là nhóm đầu dò không tích hợp tay cầm, được khuyến nghị sử dụng cùng tay cầm HI766HD và/hoặc cáp nối dài HI766EX khi cần.

2. Ưu điểm / tính năng nổi bật

• Thiết kế chuyên dụng cho đo nhiệt độ không khí và khí, phù hợp hơn so với các đầu dò xuyên thấu khi cần theo dõi môi trường khí.
• Phần đầu đầu dò có lỗ thông khí, giúp dòng khí tiếp xúc với vùng cảm biến và hỗ trợ quá trình cân bằng nhiệt.
• Sử dụng cảm biến nhiệt điện Type K, thích hợp kết nối với các nhiệt kế thermocouple Hanna tương thích.
• Thân đầu dò bằng thép không gỉ, phù hợp cho môi trường đo kỹ thuật và thuận tiện vệ sinh sau khi sử dụng.
• Thiết kế dạng đầu dò rời cho phép ghép với tay cầm Hanna HI766HD, thuận tiện khi cần thay đổi loại đầu dò theo từng ứng dụng.
• Là cảm biến thụ động theo nguyên lý thermocouple, vì vậy bản thân HI766PD không cần cấp nguồn điện riêng để tạo tín hiệu đo.

Thông số kỹ thuật chính

Đặc tính	Thông tin
Model	HI766PD
Loại đầu dò	Đầu dò nhiệt điện Type K cho không khí và khí
Ứng dụng đo	Không khí và khí
Nhiệt độ tối đa	300°C (570°F)
Thời gian đáp ứng	20 giây theo trang sản phẩm Hanna hiện hành
Chiều dài đầu dò	250 mm
Đường kính đầu dò	3 mm
Vật liệu đầu dò	Thép không gỉ
Loại cảm biến	Thermocouple Type K
Phụ kiện kết nối khuyến nghị	Tay cầm đầu dò Hanna HI766HD

Trang sản phẩm Hanna hiện hành công bố thời gian đáp ứng 20 giây; một catalogue Hanna phiên bản cũ hơn từng liệt kê giá trị khác cho thông số này. Vì vậy, khi lập hồ sơ kỹ thuật hoặc nghiệm thu theo dự án, nên ưu tiên tài liệu Hanna hiện hành đi kèm lô hàng.

3. Chức năng & nguyên lý hoạt động / ứng dụng

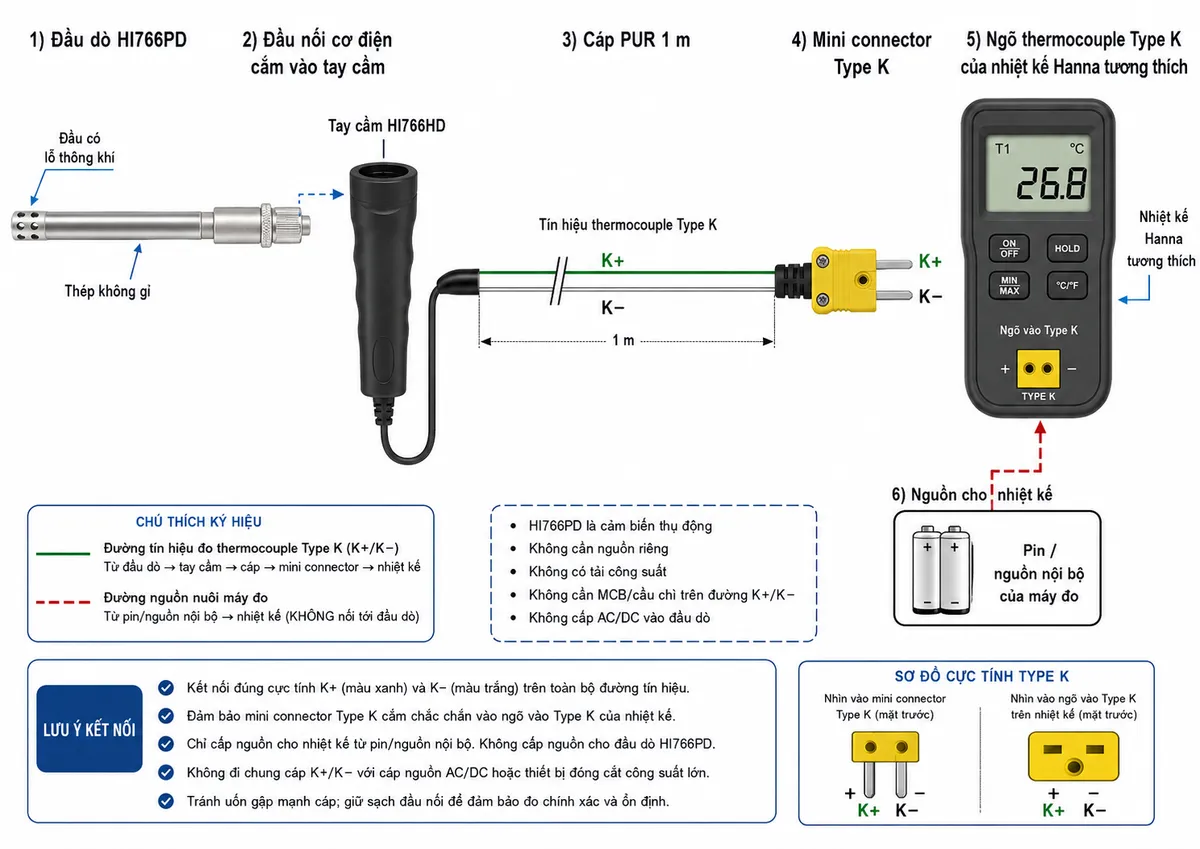

Kết nối HI766PD với hệ thống đo nhiệt độ

Đầu dò Hanna HI766PD không phải một thiết bị đo độc lập có màn hình hay nguồn cấp riêng. Đầu dò được ghép cơ điện với tay cầm HI766HD; tay cầm này có cáp và đầu nối Type K để đưa tín hiệu thermocouple tới nhiệt kế Hanna tương thích. Catalogue Hanna mô tả HI766HD là tay cầm dành cho các đầu dò HI766P và có cáp dài 1 m với kết nối Type K.

Do tín hiệu thermocouple có mức điện áp rất nhỏ, đường K+/K− cần được kết nối đúng cực và không được đưa điện áp nguồn ngoài vào đầu dò. Trong sơ đồ lắp đặt, nguồn của nhiệt kế phải được xem là mạch riêng của máy đo; không có MCB, contactor hay tải công suất mắc nối tiếp trên đường tín hiệu của HI766PD.

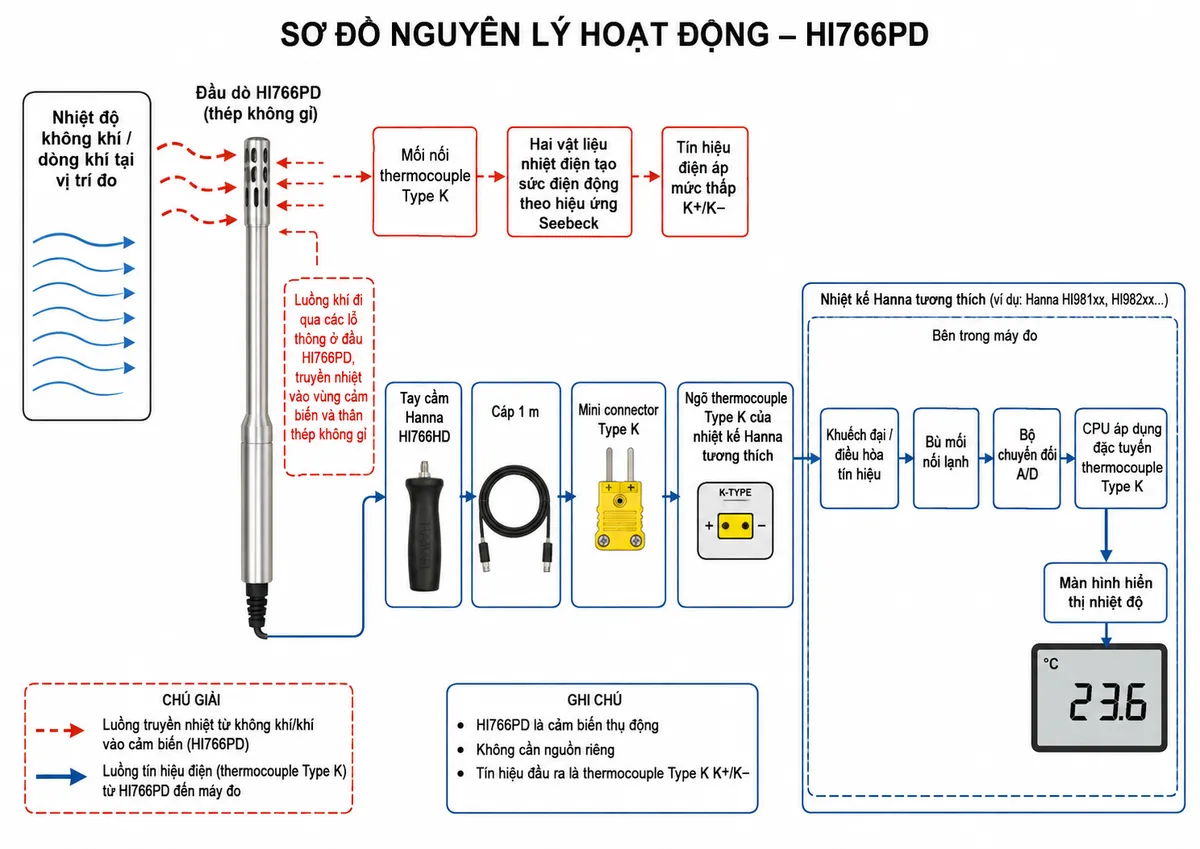

Nguyên lý đo nhiệt độ bằng thermocouple Type K

Trong quá trình đo, không khí hoặc dòng khí đi qua và tiếp xúc với vùng đầu dò có lỗ thông. Nhiệt từ môi trường truyền vào mối nối cảm biến của thermocouple Type K. Khi mối nối đo có nhiệt độ khác với điểm tham chiếu, cặp vật liệu nhiệt điện tạo ra một sức điện động nhỏ theo hiệu ứng Seebeck.

Tín hiệu K+/K− sau đó được truyền qua HI766HD tới nhiệt kế. Bên trong máy đo tương thích, tín hiệu được khuếch đại và điều hòa, kết hợp với phép bù mối nối lạnh, chuyển đổi sang dữ liệu số và xử lý theo đặc tuyến Type K để tính nhiệt độ trước khi hiển thị cho người dùng. Vì vậy, HI766PD đảm nhiệm vai trò cảm nhận nhiệt độ, còn việc chuyển đổi và hiển thị kết quả được thực hiện bởi nhiệt kế kết nối.

Ứng dụng thực tế

• Đo nhiệt độ không khí tại khu vực sản xuất, phòng kỹ thuật hoặc khu vực cần kiểm tra nhiệt độ cục bộ.
• Kiểm tra nhiệt độ dòng khí trong các hệ thống thông gió, HVAC và đường dẫn khí khi điều kiện lắp đặt phù hợp.
• Theo dõi nhiệt độ khí trong các quy trình công nghiệp hoặc thí nghiệm sử dụng nhiệt kế Type K tương thích.
• Kiểm tra chênh lệch nhiệt độ không khí giữa các vị trí trong quá trình bảo trì, kiểm tra vận hành hoặc đánh giá quá trình trao đổi nhiệt.
• Sử dụng trong phòng thí nghiệm, R&D và kiểm tra kỹ thuật khi cần một đầu dò nhỏ, dài và chuyên cho môi trường khí.

Lưu ý khi sử dụng

Để phép đo ổn định, nên đặt vùng lỗ thông của đầu dò trực tiếp trong dòng không khí hoặc khí cần kiểm tra và chờ đầu dò đạt trạng thái cân bằng nhiệt. Không nên sử dụng HI766PD như đầu dò xuyên vật liệu rắn hoặc dùng thân đầu dò làm dụng cụ cơ khí. Khi kết nối với HI766HD và nhiệt kế, cần giữ đúng cực tính Type K, bảo vệ đầu nối khỏi ẩm bẩn và tránh để dây tín hiệu chạy sát các nguồn nhiễu điện mạnh nếu có thể.

4. Cam kết & nơi mua hàng

Khi cần mua HI766PD chính hãng cho hệ thống đo nhiệt độ không khí và khí, khách hàng nên xác định đồng thời loại nhiệt kế Type K đang sử dụng và nhu cầu trang bị tay cầm HI766HD để bảo đảm cấu hình kết nối phù hợp.

Đặt mua đầu dò nhiệt điện loại K Hanna HI766PD chính hãng tại thietbicodien để được hỗ trợ lựa chọn đúng model, kiểm tra khả năng tương thích với máy đo Hanna và tư vấn cấu hình phụ kiện phục vụ ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

HI766PD dùng để đo môi trường nào?

HI766PD được Hanna thiết kế chuyên cho đo nhiệt độ không khí và các mẫu khí. Đầu dò có các lỗ thông ở phần đầu nhằm tăng khả năng tiếp xúc của vùng cảm biến với môi trường khí.

HI766PD có thể sử dụng trực tiếp mà không cần máy đo không?

Không. HI766PD là đầu dò thermocouple thụ động, tạo tín hiệu nhiệt điện để đưa tới một nhiệt kế Type K tương thích. Người dùng cần hệ thống đọc tín hiệu phù hợp để chuyển đổi tín hiệu thành giá trị nhiệt độ hiển thị.

HI766PD có cần tay cầm HI766HD không?

Hanna thiết kế HI766PD sử dụng với HI766HD. Catalogue của hãng cho biết HI766HD có đầu cái để kết nối các đầu dò thuộc dòng HI766P và đưa tín hiệu qua cáp tới đầu nối Type K.

HI766PD có cần cấp nguồn điện riêng không?

Không. Thermocouple tạo sức điện động dựa trên chênh lệch nhiệt độ nên bản thân đầu dò không cần nguồn nuôi riêng. Tuyệt đối không đưa nguồn AC hoặc DC trực tiếp vào cặp tín hiệu của đầu dò.

Vì sao đầu HI766PD có các lỗ thông khí?

Các lỗ thông giúp không khí hoặc khí tiếp xúc hiệu quả hơn với vùng cảm biến, qua đó hỗ trợ đầu dò theo dõi nhiệt độ của môi trường khí. Đây là đặc điểm được Hanna nhấn mạnh đối với thiết kế HI766PD.

HI766PD có phù hợp để xuyên vào thực phẩm hoặc vật liệu bán rắn không?

HI766PD được thiết kế cho không khí và khí. Với thực phẩm, chất lỏng hoặc vật liệu bán rắn cần xuyên sâu, nên lựa chọn đúng loại đầu dò xuyên thấu trong dòng Type K của Hanna thay vì sử dụng HI766PD sai mục đích.
