HI766PE1 | Đầu dò nhiệt loại K không tay cầm, 150mm Hanna HI766PE1

1. Giới thiệu HI766PE1 | Đầu dò nhiệt loại K không tay cầm, 150mm Hanna HI766PE1

HI766PE1 | Đầu dò nhiệt loại K không tay cầm, 150mm Hanna HI766PE1 là đầu dò thermocouple đa năng dạng xuyên thấu, được thiết kế để đo nhiệt độ trong nhiều môi trường như chất lỏng, không khí và khí. Đầu dò sử dụng cảm biến thermocouple Type K, thân bằng thép không gỉ và đầu đo dạng tròn có mũi nhọn, thuận tiện khi cần đưa cảm biến vào vị trí đo hoặc tiếp xúc sâu hơn với môi trường cần kiểm tra.

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý, do Oscar và Anna Nardo sáng lập. Thương hiệu tập trung phát triển các thiết bị phân tích và đo lường phục vụ phòng thí nghiệm, thực phẩm, nước, môi trường và nhiều lĩnh vực công nghiệp. HI766PE1 thuộc dòng đầu dò nhiệt điện Type K của Hanna và được thiết kế để kết hợp với tay cầm đầu dò HI766HD cùng nhiệt kế thermocouple tương thích.

Khác với các đầu dò có tay cầm tích hợp, model HI766PE1 là phiên bản không tay cầm. Cấu hình này phù hợp khi người sử dụng đã có tay cầm HI766HD hoặc muốn xây dựng bộ đo nhiệt độ theo cấu hình phụ kiện rời của Hanna.

2. Ưu điểm và tính năng nổi bật của Hanna HI766PE1

Ưu điểm đáng chú ý của HI766PE1 là sự kết hợp giữa đầu dò thép không gỉ dài 150 mm, đường kính nhỏ và khả năng làm việc ở nhiệt độ cao. Thiết kế đa năng giúp một đầu dò có thể được sử dụng cho nhiều nhu cầu kiểm tra nhiệt độ thay vì chỉ giới hạn ở một loại mẫu cụ thể.

• Sử dụng nguyên lý cảm biến nhiệt điện Type K, phù hợp với các nhiệt kế thermocouple Type K tương thích của Hanna.
• Đầu dò dạng xuyên thấu, mũi tròn nhọn giúp tiếp cận vị trí cần đo thuận tiện hơn.
• Thân bằng thép không gỉ, thích hợp cho các ứng dụng đo nhiệt độ thông dụng trong phòng thí nghiệm và công nghiệp.
• Thiết kế không tay cầm, dùng kết hợp với tay cầm Hanna HI766HD.
• Có thể sử dụng để kiểm tra nhiệt độ của chất lỏng, không khí và môi trường khí.
• Là cảm biến thụ động nên đầu dò không cần nguồn nuôi riêng; tín hiệu thermocouple được đưa tới thiết bị đo tương thích để xử lý và hiển thị.

Thông số kỹ thuật chính

Đặc tính	Thông tin
Loại cảm biến	Thermocouple Type K
Nhiệt độ tối đa	900°C (1650°F)
Thời gian đáp ứng	16 giây để đạt 90% giá trị cuối
Kích thước đầu dò	Dài 150 mm, đường kính 3 mm
Vật liệu đầu dò	Thép không gỉ
Kiểu kết nối	Type K
Cấu hình	Đầu dò không tay cầm, sử dụng cùng tay cầm HI766HD
Ứng dụng đo	Đầu dò đa năng dạng xuyên thấu; phù hợp cho chất lỏng, không khí và khí

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI766PE1

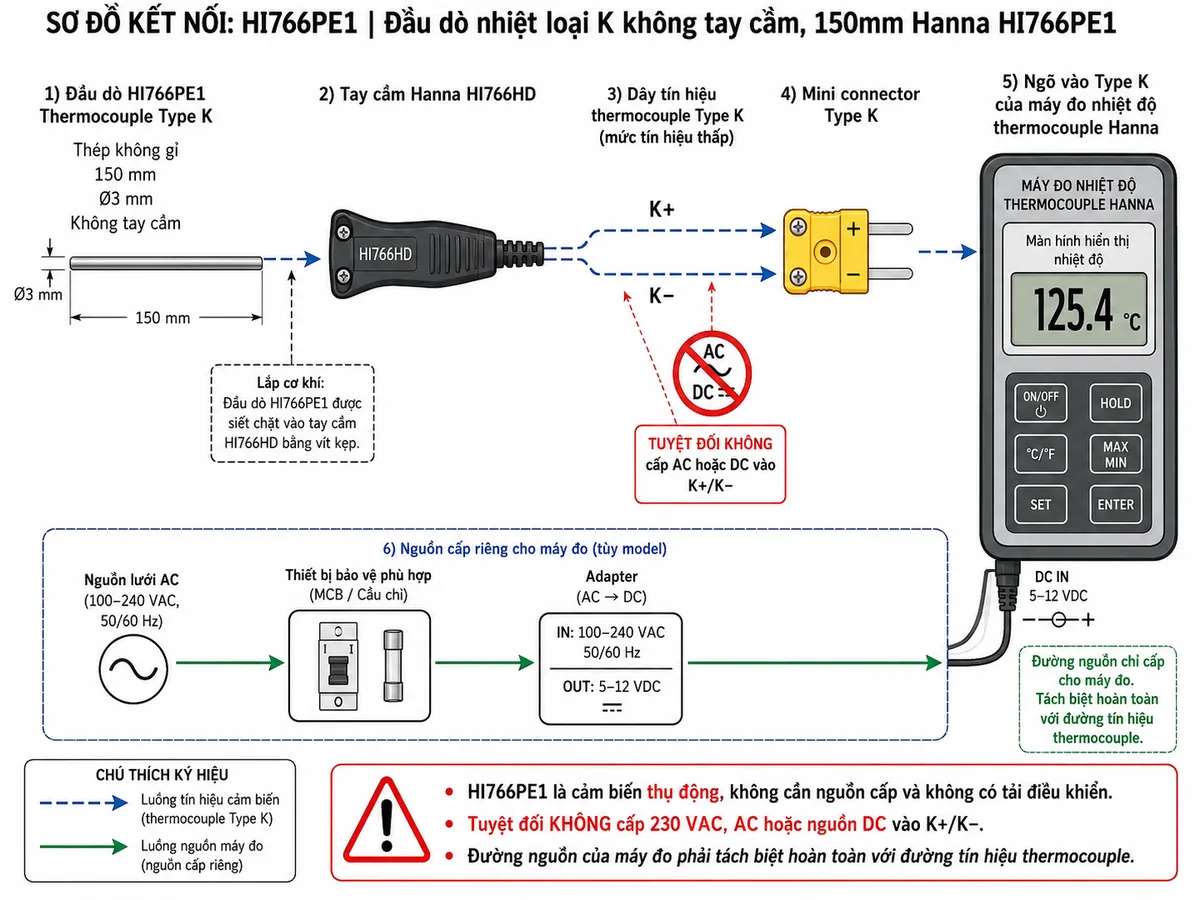

Kết nối đầu dò HI766PE1 với hệ thống đo nhiệt độ

Đầu dò nhiệt Hanna HI766PE1 không phải thiết bị điện cần cấp nguồn độc lập và cũng không điều khiển tải. Đầu dò được lắp với tay cầm HI766HD; tín hiệu thermocouple sau đó đi qua dây và đầu nối Type K của tay cầm tới ngõ vào Type K trên nhiệt kế tương thích. Vì vậy không được đưa nguồn AC hoặc DC trực tiếp vào các cực tín hiệu của đầu dò thermocouple.

Máy đo nhiệt độ được cấp nguồn riêng theo đúng thiết kế của từng model. Nếu hệ thống sử dụng một thiết bị đo được cấp nguồn từ adapter hoặc nguồn điện lưới, phần bảo vệ điện phải bố trí ở phía nguồn của chính thiết bị đó theo hướng dẫn nhà sản xuất, không đặt điện áp nguồn vào đường tín hiệu Type K.

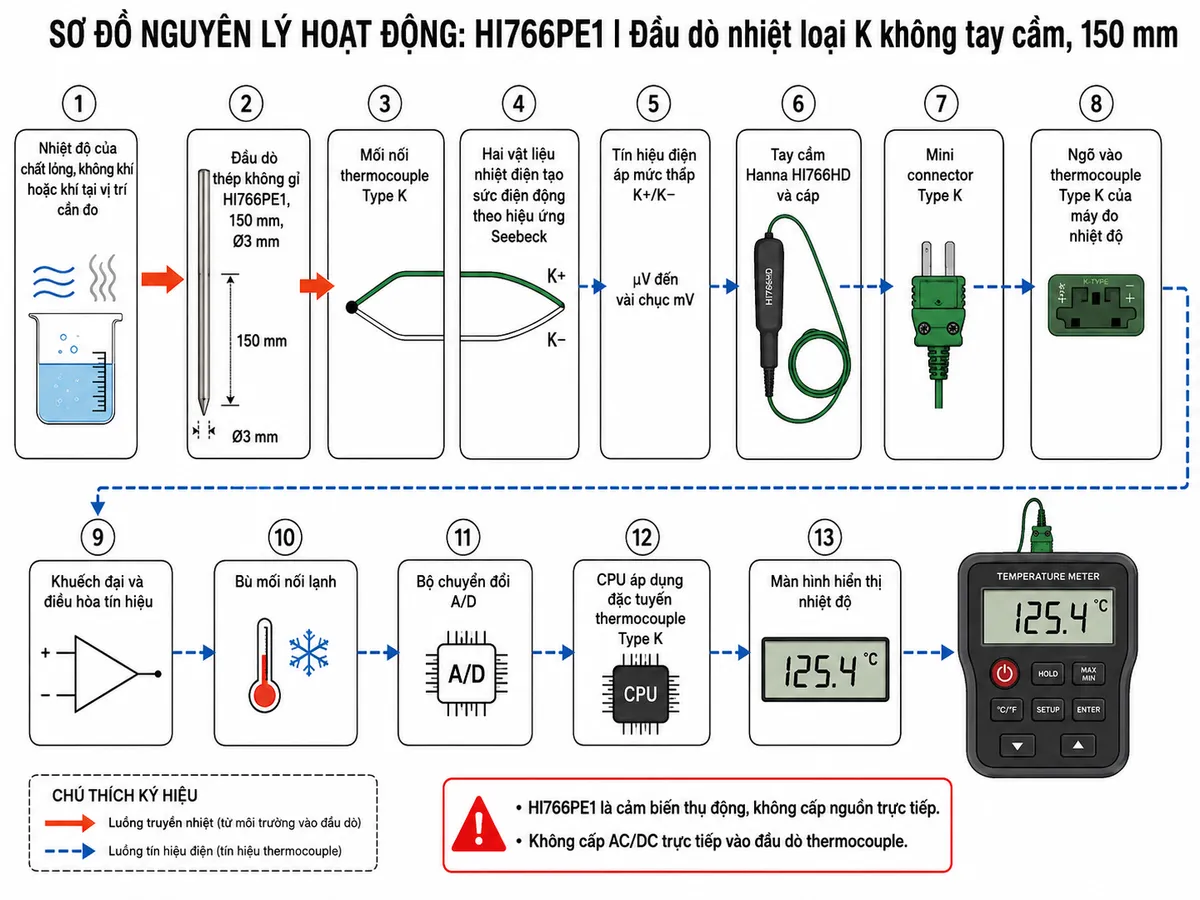

Nguyên lý đo nhiệt độ bằng thermocouple Type K

HI766PE1 hoạt động theo hiệu ứng nhiệt điện Seebeck. Khi đầu cảm biến tiếp xúc với môi trường cần đo, nhiệt được truyền qua phần đầu thép không gỉ tới mối nối thermocouple. Sự chênh lệch nhiệt độ giữa mối nối đo và phía tham chiếu tạo ra một điện áp nhiệt điện rất nhỏ.

Tín hiệu điện áp này được truyền qua đường thermocouple Type K đến nhiệt kế. Bên trong máy đo, tín hiệu được khuếch đại và điều hòa, kết hợp với quá trình bù mối nối lạnh, chuyển đổi sang dữ liệu số và xử lý theo đặc tuyến của thermocouple Type K. Kết quả cuối cùng được thiết bị hiển thị dưới dạng giá trị nhiệt độ.

Do HI766PE1 chỉ đảm nhiệm vai trò cảm nhận nhiệt độ, độ chính xác của phép đo thực tế còn phụ thuộc vào thiết bị đọc thermocouple được sử dụng, điều kiện tiếp xúc nhiệt, vị trí đặt đầu dò và quy trình đo.

Ứng dụng điển hình

Nhờ cấu tạo đầu dò nhiệt Type K đa năng, HI766PE1 phù hợp cho các công việc kiểm tra nhiệt độ tại phòng thí nghiệm, khu vực sản xuất, kiểm tra thiết bị và các quy trình cần đầu dò tiếp xúc trực tiếp với môi trường đo.

• Đo và kiểm tra nhiệt độ chất lỏng trong bình, bể hoặc thiết bị thí nghiệm.
• Kiểm tra nhiệt độ không khí tại các vị trí có thể đưa trực tiếp đầu dò vào vùng đo.
• Đo nhiệt độ môi trường khí trong phạm vi ứng dụng thích hợp của đầu dò.
• Kiểm tra nhiệt độ trong quá trình sản xuất, bảo trì và thử nghiệm thiết bị.
• Sử dụng cùng nhiệt kế Type K tương thích trong các bộ dụng cụ đo nhiệt độ chuyên dụng.

Lưu ý khi sử dụng

Để phép đo ổn định, nên đặt phần cảm biến của đầu dò vào vị trí đại diện cho nhiệt độ cần kiểm tra và chờ tín hiệu đạt trạng thái ổn định. Khi đo chất lỏng, cần bảo đảm vùng cảm biến tiếp xúc nhiệt tốt với mẫu và tránh để đầu dò chạm vào vị trí có nhiệt độ khác biệt lớn nếu mục tiêu là đo nhiệt độ thực của chất lỏng.

Giới hạn nhiệt độ của đầu dò không đồng nghĩa mọi thành phần trong toàn bộ hệ thống đo đều có thể đặt tại cùng nhiệt độ đó. Tay cầm, cáp, đầu nối và nhiệt kế phải được sử dụng trong điều kiện cho phép của từng bộ phận. Không dùng đầu dò như một phần tử đóng cắt, cấp nguồn hoặc điều khiển tải điện.

4. Cam kết và nơi mua HI766PE1 chính hãng

Khi lựa chọn Hanna HI766PE1 chính hãng, người dùng cần đặc biệt chú ý đúng mã sản phẩm, cấu hình đầu dò không tay cầm và khả năng tương thích với tay cầm HI766HD cũng như nhiệt kế thermocouple Type K đang sử dụng. Việc chọn đúng phụ kiện giúp hạn chế nhầm lẫn giữa các đầu dò HI766 có hình dạng và mục đích đo khác nhau.

Khách hàng có nhu cầu mua HI766PE1, đầu dò nhiệt Hanna và các thiết bị đo lường công nghiệp liên quan có thể đặt hàng chính hãng tại thietbicodien. Website cung cấp thông tin sản phẩm phục vụ quá trình lựa chọn mã hàng, đối chiếu cấu hình và xây dựng giải pháp đo nhiệt độ phù hợp với nhu cầu thực tế.

Câu hỏi thường gặp (FAQ)

HI766PE1 là loại đầu dò nhiệt gì?

HI766PE1 là đầu dò nhiệt điện thermocouple Type K đa năng dạng xuyên thấu của Hanna Instruments. Sản phẩm có thân thép không gỉ và được thiết kế ở dạng không tích hợp tay cầm.

HI766PE1 có sử dụng độc lập được không?

Không theo cấu hình tiêu chuẩn của dòng phụ kiện này. HI766PE1 được thiết kế để sử dụng kết hợp với tay cầm HI766HD và nhiệt kế thermocouple tương thích.

Đầu dò Hanna HI766PE1 có cần cấp nguồn không?

Không. Đây là đầu dò thermocouple thụ động; chênh lệch nhiệt độ tạo ra tín hiệu điện áp nhiệt điện để máy đo xử lý. Không được cấp điện áp AC hoặc DC trực tiếp vào đầu dò.

HI766PE1 có thể đo nhiệt độ tối đa bao nhiêu?

Theo thông số của dòng đầu dò HI766PE1, nhiệt độ tối đa của đầu dò là 900°C (1650°F). Khi sử dụng ở nhiệt độ cao, vẫn phải tuân thủ giới hạn nhiệt độ riêng của tay cầm, cáp, đầu nối và thiết bị đo đi kèm.

Kích thước đầu dò HI766PE1 là bao nhiêu?

Phần đầu dò có chiều dài 150 mm và đường kính 3 mm, được chế tạo bằng thép không gỉ.

Thời gian đáp ứng của HI766PE1 là bao lâu?

Theo catalogue dòng đầu dò HI766 không tay cầm, HI766PE1 có thời gian đáp ứng khoảng 16 giây để đạt 90% giá trị cuối trong điều kiện thử nghiệm quy định.

HI766PE1 phù hợp đo những môi trường nào?

Đây là đầu dò nhiệt Type K đa năng được Hanna thiết kế cho các phép đo nhiệt độ ở chất lỏng, không khí và khí, đồng thời có kiểu đầu nhọn thuận tiện cho các tình huống cần đưa đầu dò vào vị trí đo.

HI766PE1 có phải cảm biến Pt100 không?

Không. HI766PE1 sử dụng thermocouple Type K, vì vậy cần kết nối với thiết bị có ngõ vào thermocouple Type K phù hợp; không nên đấu trực tiếp vào ngõ vào dành riêng cho cảm biến Pt100/RTD.
