HI766D | Đầu dò nhiệt độ không khí và khí loại K có tay cầm Hanna HI766D

1) Giới thiệu HI766D | Đầu dò nhiệt độ không khí và khí loại K có tay cầm Hanna HI766D

HI766D | Đầu dò nhiệt độ không khí và khí loại K có tay cầm Hanna HI766D là đầu dò nhiệt độ chuyên dùng để đo nhiệt độ không khí và môi trường khí, kết nối với nhiệt kế tương thích thông qua chuẩn thermocouple Type K. Thiết kế đầu dò có các lỗ thông tại vùng cảm biến giúp không khí hoặc khí cần đo tiếp xúc hiệu quả với khu vực nhạy nhiệt, phù hợp cho kiểm tra nhiệt độ trong nhiều ứng dụng phòng thí nghiệm, HVAC và công nghiệp.

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý và phát triển thành thương hiệu quốc tế chuyên về thiết bị đo, phân tích và kiểm soát các thông số như pH, độ dẫn điện, oxy hòa tan, độ đục và nhiệt độ. Model HI766D thuộc dòng đầu dò thermocouple Type K của Hanna, được thiết kế để sử dụng cùng các nhiệt kế có ngõ vào thermocouple tương thích.

Thông tin kỹ thuật chính của HI766D

Đặc tính	Thông tin
Model	HI766D
Loại cảm biến	Thermocouple Type K
Ứng dụng đầu dò	Đo nhiệt độ không khí và khí
Nhiệt độ tối đa	300°C (570°F)
Kích thước phần đầu dò	Dài 245 mm, đường kính 3 mm
Vật liệu đầu dò	Thép không gỉ
Tay cầm	Polypropylene (PP), màu đen
Cáp	Polyurethane (PUR), dạng cuộn, màu xanh lá, dài 1 m
Kiểu đầu nối	K-Type

2) Ưu điểm / tính năng nổi bật của Hanna HI766D

• Đầu dò thermocouple Type K cho không khí và khí, được tối ưu cho phép đo môi trường dạng khí thay vì đo bề mặt hoặc xuyên sâu vào vật liệu.
• Vùng đầu cảm biến có các lỗ thông để luồng không khí hoặc khí tiếp cận khu vực cảm biến tốt hơn, hỗ trợ đầu dò phản ánh nhanh sự thay đổi nhiệt độ của môi trường đo.
• Phần đầu dò bằng thép không gỉ tạo độ cứng cơ học tốt và phù hợp với nhiều môi trường đo nhiệt độ thông dụng trong công nghiệp và phòng thí nghiệm.
• Khả năng làm việc đến 300°C đáp ứng nhiều nhu cầu kiểm tra khí nóng, không khí gia nhiệt, luồng khí trong thiết bị và hệ thống công nghệ.
• Tay cầm PP giúp người vận hành cầm và định vị đầu dò thuận tiện trong quá trình kiểm tra tại hiện trường.
• Cáp PUR dạng cuộn dài 1 m tạo khoảng cách thao tác thuận tiện giữa vị trí đo và thiết bị hiển thị.
• Đầu nối chuẩn K-Type giúp HI766D kết nối với các nhiệt kế thermocouple Type K tương thích mà không cần bộ chuyển đổi tín hiệu riêng tại đầu dò.
• HI766D là cảm biến nhiệt điện thụ động, không cần cấp một nguồn điện riêng trực tiếp cho đầu dò.

3) Chức năng, nguyên lý hoạt động và ứng dụng của HI766D

Chức năng đo nhiệt độ không khí và khí

Chức năng chính của HI766D là chuyển nhiệt độ của không khí hoặc khí tại điểm đo thành tín hiệu điện áp nhiệt điện của thermocouple Type K. Người dùng đặt vùng đầu cảm biến vào luồng khí cần kiểm tra, chờ nhiệt độ cảm biến ổn định rồi đọc kết quả trên nhiệt kế Type K tương thích.

Các lỗ thông tại đầu dò cho phép luồng khí đi qua vùng cảm biến thay vì chỉ truyền nhiệt qua bề mặt ngoài của một thân kim loại kín. Cấu trúc này đặc biệt phù hợp khi cần đo nhiệt độ dòng khí trong đường ống, thiết bị gia nhiệt, hệ thống thông gió hoặc các vị trí thử nghiệm có không khí chuyển động.

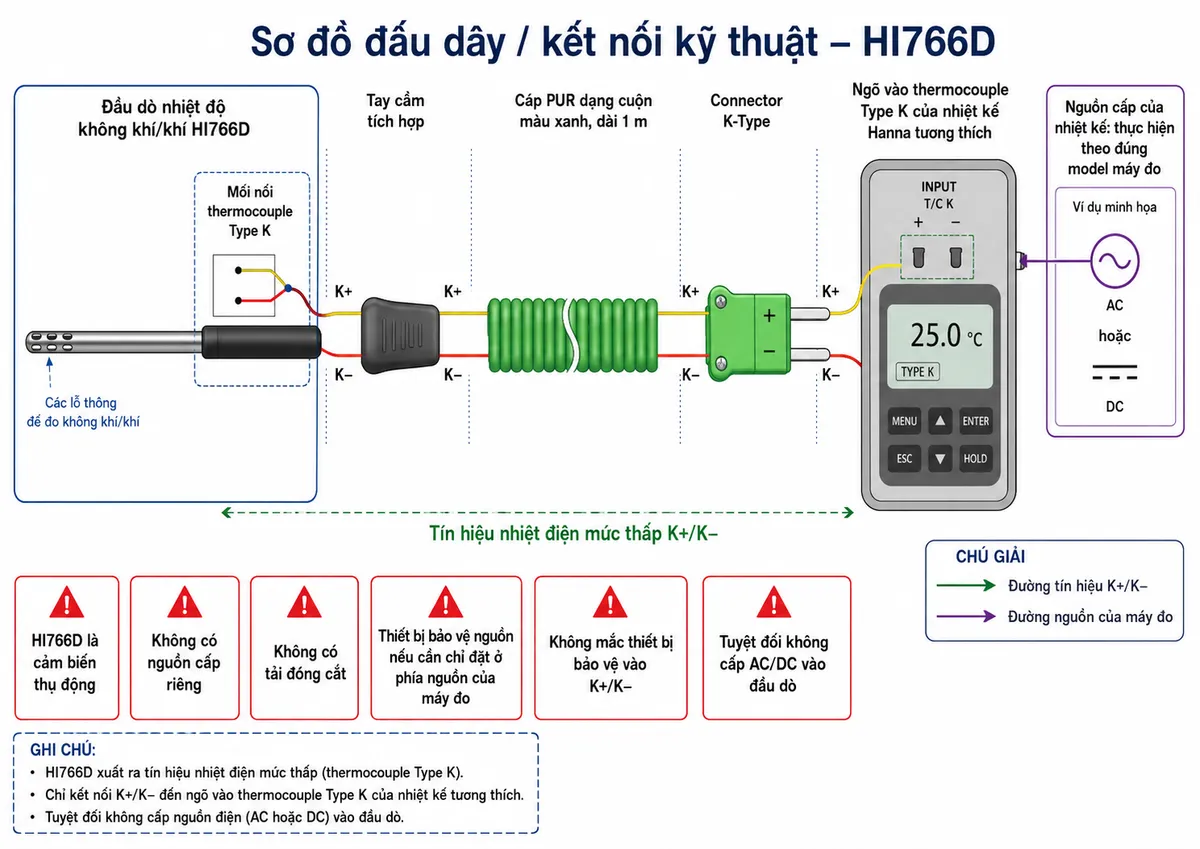

Kết nối HI766D với nhiệt kế Type K

HI766D không phải thiết bị đo độc lập và không có màn hình. Tín hiệu nhiệt điện được truyền từ cảm biến qua tay cầm, cáp PUR và đầu nối K-Type tới ngõ thermocouple của nhiệt kế tương thích. Đầu dò không cần nguồn cấp riêng, không đóng cắt tải và không cần MCB, cầu chì hoặc thiết bị bảo vệ điện riêng cho bản thân cảm biến. Nguồn cấp và bảo vệ điện, nếu có, thuộc về nhiệt kế hoặc hệ thống đo được kết nối và phải thực hiện theo đúng tài liệu của model máy đo cụ thể.

Đối với sơ đồ kỹ thuật, hai cực tín hiệu cần thể hiện là K+ và K− của cặp thermocouple. Không được đưa điện áp AC hoặc nguồn DC bên ngoài trực tiếp vào hai dây tín hiệu của HI766D.

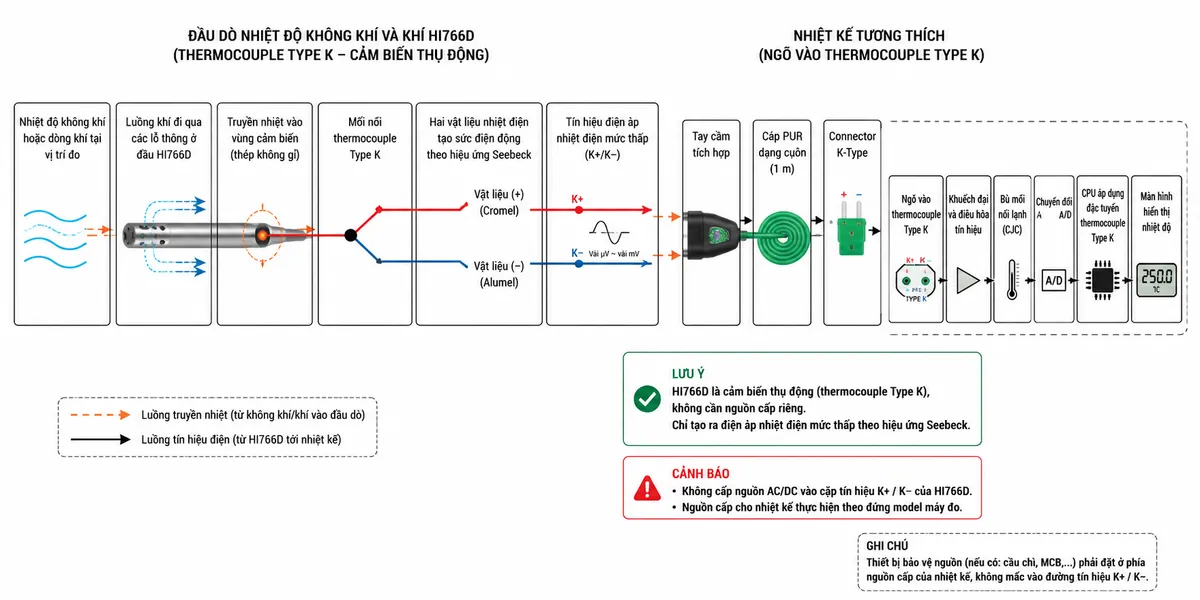

Nguyên lý hoạt động của thermocouple Type K

Khi vùng cảm biến HI766D đạt nhiệt độ của dòng khí, nhiệt được truyền tới mối nối của hai vật liệu nhiệt điện bên trong đầu dò. Chênh lệch nhiệt độ giữa mối nối đo và điểm tham chiếu tạo ra một sức điện động nhỏ theo hiệu ứng Seebeck. Điện áp nhiệt điện này được truyền dưới dạng tín hiệu K+/K− tới nhiệt kế.

Trong một nhiệt kế thermocouple Type K điển hình, tín hiệu mức thấp từ đầu dò được khuếch đại và điều hòa, kết hợp với bù mối nối lạnh, sau đó được chuyển đổi sang dữ liệu số. Bộ xử lý của máy đo áp dụng đặc tuyến của thermocouple Type K để xác định và hiển thị nhiệt độ tương ứng. Vì vậy HI766D đảm nhiệm chức năng cảm nhận nhiệt độ, còn quá trình xử lý và hiển thị được thực hiện bởi nhiệt kế tương thích.

Ứng dụng điển hình

• Đo nhiệt độ không khí trong hệ thống thông gió, HVAC và đường ống dẫn khí.
• Kiểm tra nhiệt độ khí nóng tại thiết bị gia nhiệt, buồng sấy và các khu vực sản xuất phù hợp với giới hạn làm việc của đầu dò.
• Đo nhiệt độ dòng khí tại đầu vào, đầu ra hoặc các vị trí kiểm tra của máy móc và thiết bị công nghiệp.
• Thí nghiệm, nghiên cứu và kiểm tra nhiệt độ môi trường khí trong phòng lab.
• Bảo trì, kiểm tra và chẩn đoán sự phân bố nhiệt độ trong hệ thống sử dụng luồng không khí hoặc khí công nghệ.

HI766D là đầu dò đo nhiệt độ, không phải cảm biến phát hiện thành phần khí, áp suất hay lưu lượng. Với môi trường khí ăn mòn, áp suất cao hoặc khu vực có yêu cầu phòng nổ, cần kiểm tra riêng tính tương thích vật liệu và yêu cầu an toàn của toàn bộ hệ thống trước khi sử dụng.

4) Cam kết & nơi mua Hanna HI766D chính hãng

Khi cần mua đầu dò nhiệt độ Hanna HI766D chính hãng, khách hàng có thể liên hệ thietbicodien để được tư vấn lựa chọn đầu dò, kiểm tra khả năng tương thích với nhiệt kế Type K đang sử dụng và nhận thông tin sản phẩm phù hợp với yêu cầu kỹ thuật thực tế.

thietbicodien hướng tới cung cấp đúng model, thông tin kỹ thuật minh bạch và hỗ trợ khách hàng đối chiếu thiết bị trước khi đặt hàng. Với các dự án hoặc hồ sơ cần thông số xác nhận, nên yêu cầu datasheet/catalogue tương ứng với lô sản phẩm để bảo đảm dữ liệu sử dụng trong thiết kế và nghiệm thu là chính xác.

Câu hỏi thường gặp (FAQ)

HI766D dùng để đo gì?

Hanna HI766D được thiết kế để đo nhiệt độ không khí và các mẫu khí bằng cảm biến thermocouple Type K, sau đó truyền tín hiệu tới nhiệt kế tương thích để xử lý và hiển thị.

HI766D có đo được nhiệt độ bề mặt không?

HI766D được tối ưu cho đo nhiệt độ không khí và khí. Khi cần đo trực tiếp bề mặt rắn, nên lựa chọn loại đầu dò bề mặt chuyên dụng để có khả năng tiếp xúc nhiệt phù hợp hơn.

HI766D có cần nguồn điện riêng không?

Không. HI766D là đầu dò thermocouple thụ động, tạo ra điện áp nhiệt điện mức thấp theo hiệu ứng Seebeck. Nguồn điện chỉ liên quan tới nhiệt kế hoặc thiết bị đọc tín hiệu được kết nối với đầu dò.

HI766D kết nối với máy đo bằng chuẩn nào?

Đầu dò sử dụng connector K-Type và được thiết kế để làm việc với nhiệt kế có ngõ vào thermocouple Type K tương thích. Cần kiểm tra kiểu đầu nối và tài liệu của máy đo trước khi đặt hàng.

Nhiệt độ tối đa của HI766D là bao nhiêu?

Theo tài liệu kỹ thuật hiện hành của dòng HI766 K-Type Thermocouple Probes từ Hanna Instruments, HI766D có nhiệt độ đo tối đa 300°C, tương đương 570°F.

Tại sao đầu HI766D có các lỗ thông?

Các lỗ thông giúp không khí hoặc khí cần đo đi qua khu vực cảm biến, tăng khả năng trao đổi nhiệt giữa dòng khí và mối nối cảm biến, phù hợp với mục đích đo nhiệt độ môi trường khí.

Có được cấp 24 VDC hoặc 220 VAC vào HI766D không?

Không. Không được cấp nguồn AC hoặc DC trực tiếp vào cặp tín hiệu K+/K− của HI766D. Đầu dò chỉ kết nối vào ngõ thermocouple Type K phù hợp của nhiệt kế hoặc thiết bị đo.
