HI766Z | Đầu Dò Nhiệt Độ Thép Kiểu K Hanna HI766Z

1. Giới thiệu HI766Z | Đầu Dò Nhiệt Độ Thép Kiểu K Hanna HI766Z

HI766Z | Đầu Dò Nhiệt Độ Thép Kiểu K Hanna HI766Z là đầu dò thermocouple dạng dây thép được Hanna thiết kế chuyên cho việc đo nhiệt độ bên trong lò và các vị trí có nhiệt độ cao, nơi đầu dò thông thường khó tiếp cận hoặc khó chịu được điều kiện làm việc. Đầu dò kết nối với máy đo nhiệt độ tương thích thông qua đầu nối thermocouple Type K và không cần nguồn cấp riêng.

Hanna Instruments bắt đầu hoạt động tại Ý từ năm 1978, do Oscar và Anna Nardo sáng lập. Qua nhiều thập kỷ phát triển, Hanna xây dựng danh mục thiết bị đo và phân tích phục vụ phòng thí nghiệm, thực phẩm, nước, môi trường và sản xuất công nghiệp. HI766Z thuộc nhóm đầu dò nhiệt độ Type K của hãng, hướng đến các phép đo nhiệt độ cao yêu cầu kết cấu cảm biến bền và kết nối trực tiếp với nhiệt kế thermocouple.

Đối với khách hàng cần một đầu dò nhiệt độ lò có kết cấu nhỏ, bằng thép không gỉ và khả năng làm việc ở nhiệt độ cao, HI766Z là lựa chọn phù hợp cho cả kiểm tra kỹ thuật, bảo trì và giám sát quá trình nhiệt.

2. Ưu điểm và tính năng nổi bật của Hanna HI766Z

Thiết kế chuyên dụng cho môi trường nhiệt độ cao

Hanna HI766Z sử dụng cảm biến và dây bảo vệ bằng thép không gỉ, phù hợp để đưa đầu đo vào bên trong lò hoặc khu vực nóng. Kết cấu dây mảnh giúp bố trí cảm biến tại những điểm mà đầu dò có tay cầm hoặc thân cứng lớn khó tiếp cận.

• Đo nhiệt độ cao trong lò, phù hợp cho kiểm tra nhiệt ở các quá trình gia nhiệt, sấy và thử nghiệm nhiệt.
• Kết cấu bằng thép không gỉ giúp tăng độ bền cơ học và thuận tiện khi sử dụng trong môi trường công nghiệp.
• Đầu dò dạng dây, không tích hợp tay cầm, thuận tiện khi cần luồn cảm biến tới vị trí đo.
• Sử dụng chuẩn K-Type, cho phép kết nối với nhiệt kế thermocouple có ngõ vào Type K tương thích.
• Đáp ứng nhanh, hỗ trợ người vận hành theo dõi sự thay đổi nhiệt độ trong quá trình kiểm tra.

Thông số kỹ thuật chính

Đặc tính	Thông tin
Mã sản phẩm	HI766Z
Loại cảm biến	Thermocouple Type K
Nhiệt độ tối đa	1100°C (2000°F)
Thời gian đáp ứng	4 giây, tính đến 90% giá trị cuối
Kích thước phần đầu dò	Dài 255 mm, đường kính 1,5 mm
Vật liệu đầu dò	Thép không gỉ
Kiểu cáp	Thép không gỉ, dạng thẳng
Chiều dài cáp	Catalogue Hanna General Catalog v40 liệt kê HI766Z: 1,7 m; HI766Z/3: 3 m; HI766Z/7: 7 m
Đầu nối	K-Type
Tay cầm	Không tích hợp tay cầm
Ứng dụng chính	Đo nhiệt độ bên trong lò và các vị trí nhiệt độ cao

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI766Z

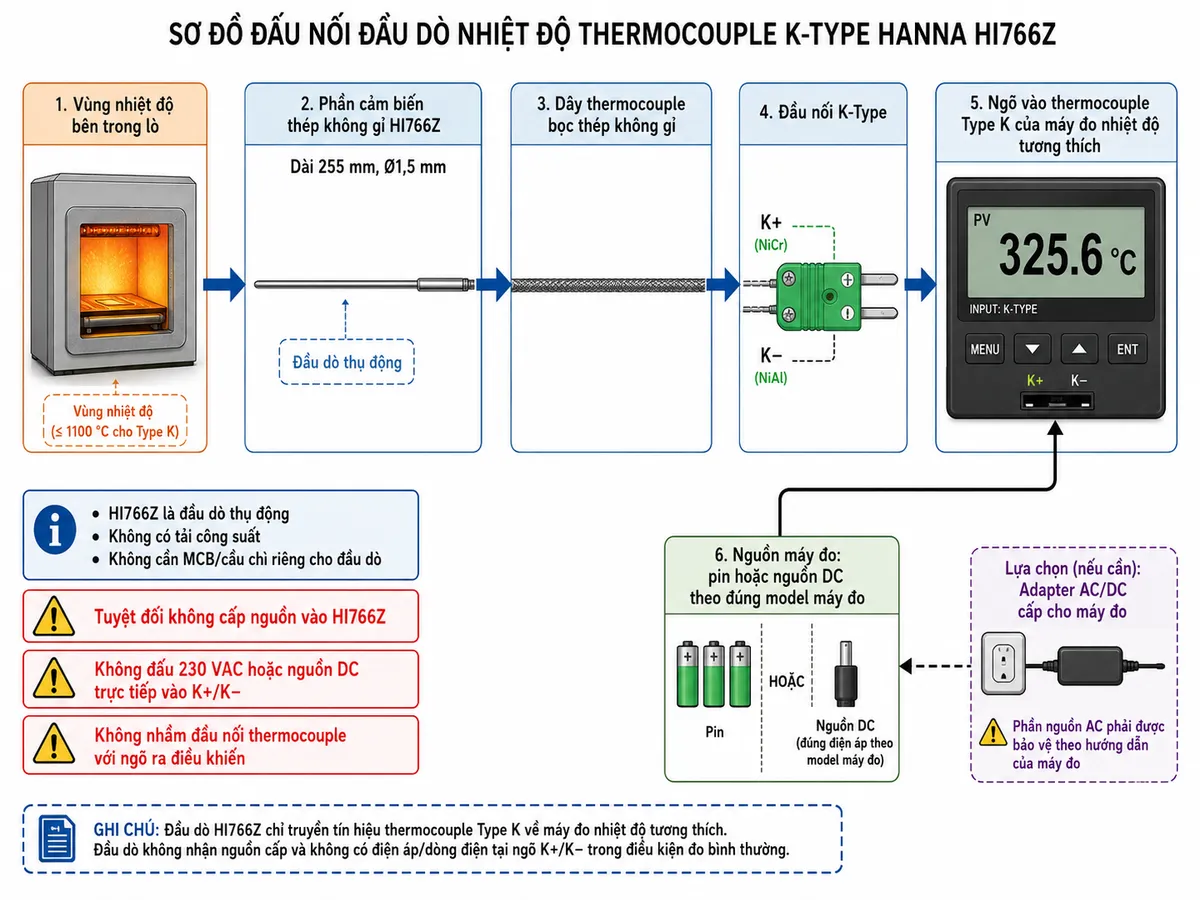

Kết nối đầu dò HI766Z với máy đo nhiệt độ

HI766Z là một cảm biến thermocouple thụ động nên bản thân đầu dò không cần nguồn điện riêng và không điều khiển tải. Người dùng kết nối đầu Type K của đầu dò vào ngõ vào thermocouple K của một máy đo nhiệt độ tương thích. Nguồn điện của máy đo phải sử dụng đúng pin, adapter hoặc nguồn được nhà sản xuất quy định cho chính model máy đo đó.

Do tín hiệu thermocouple là tín hiệu điện áp mức rất thấp, cần tránh chạy dây cảm biến sát cáp động lực, biến tần, contactor hoặc các nguồn nhiễu điện từ mạnh nếu điều kiện lắp đặt cho phép. Không được cấp trực tiếp điện áp AC hoặc DC vào đầu nối Type K của HI766Z.

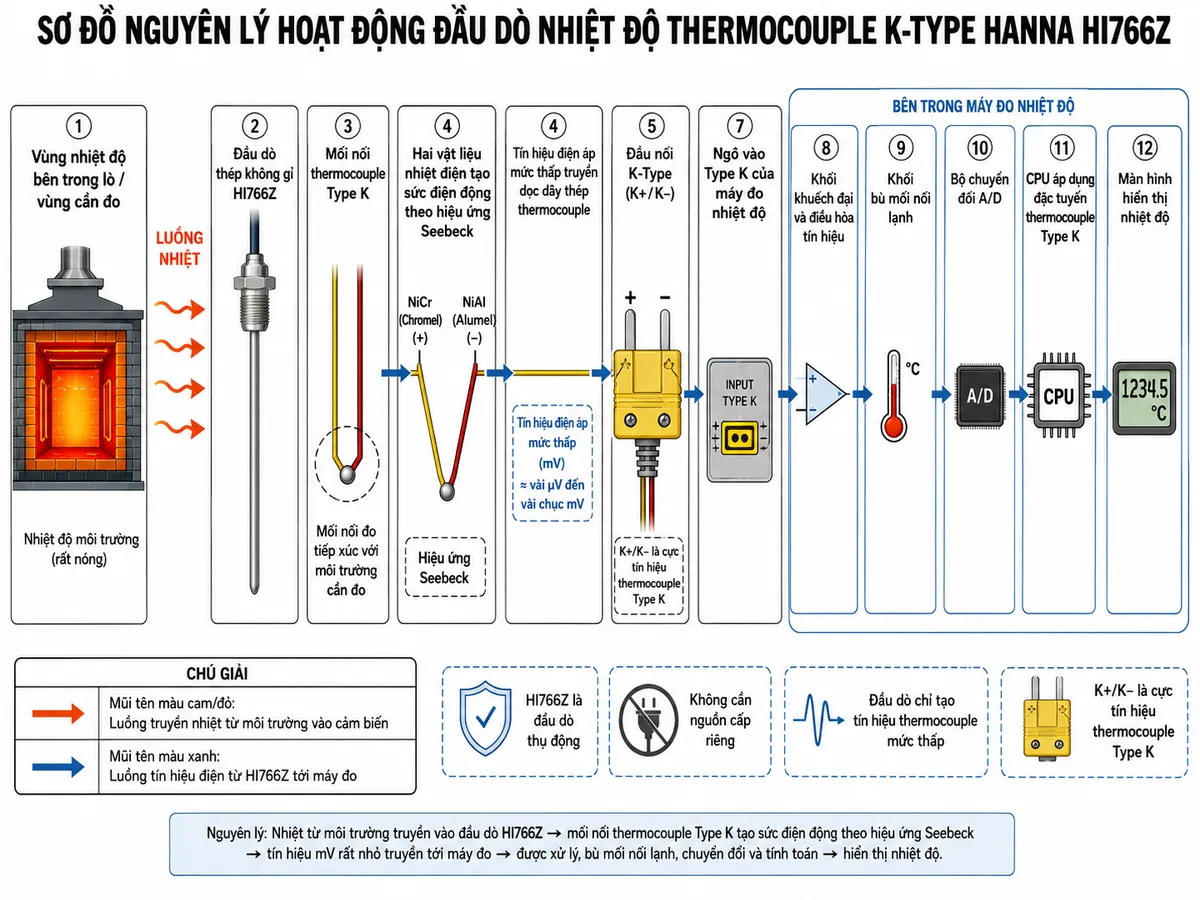

Nguyên lý đo nhiệt độ bằng thermocouple Type K

Trung tâm hoạt động của đầu dò nhiệt độ Type K HI766Z là mối nối thermocouple. Khi đầu cảm biến được đặt tại vị trí cần đo, nhiệt từ môi trường truyền vào phần thép của đầu dò và làm thay đổi nhiệt độ tại mối nối cảm biến.

Hai vật liệu nhiệt điện của thermocouple Type K tạo ra một sức điện động rất nhỏ theo hiệu ứng Seebeck. Điện áp này liên quan đến chênh lệch nhiệt độ giữa mối nối đo và mối nối tham chiếu. Tín hiệu được truyền qua dây cảm biến tới đầu nối K-Type và đi vào mạch đo của nhiệt kế.

Bên trong máy đo nhiệt độ tương thích, tín hiệu thermocouple thường được khuếch đại, điều hòa, kết hợp với bù mối nối lạnh rồi chuyển đổi sang dữ liệu số. Bộ xử lý của máy sử dụng đặc tuyến của thermocouple Type K để tính và hiển thị nhiệt độ tương ứng. Vì vậy, HI766Z đóng vai trò cảm biến; khả năng hiển thị, độ phân giải và các chức năng xử lý phụ thuộc vào máy đo được kết nối.

Ứng dụng thực tế

Với khả năng làm việc ở mức nhiệt cao và thiết kế dây thép nhỏ gọn, đầu dò nhiệt độ Hanna HI766Z phù hợp cho nhiều công việc kiểm tra nhiệt trong sản xuất và bảo trì.

• Kiểm tra nhiệt độ bên trong lò sấy và lò gia nhiệt.
• Theo dõi nhiệt độ tại các vị trí khó tiếp cận trong thiết bị nhiệt.
• Kiểm tra phân bố nhiệt trong quá trình thử nghiệm hoặc bảo trì lò.
• Đo nhiệt độ trong các quy trình công nghiệp cần cảm biến thermocouple Type K chịu nhiệt cao.
• Kết hợp với nhiệt kế thermocouple cầm tay để phục vụ kiểm tra hiện trường và bảo trì thiết bị.

Khi sử dụng ở nhiệt độ cao, cần bố trí dây và đầu nối sao cho phần không được thiết kế tiếp xúc trực tiếp với vùng nhiệt cực cao không bị đưa vào môi trường vượt giới hạn cho phép. Vị trí cảm biến so với nguồn nhiệt cũng ảnh hưởng đến thời gian ổn định và tính đại diện của kết quả đo.

4. Cam kết và nơi mua Hanna HI766Z chính hãng

Khi lựa chọn HI766Z chính hãng, khách hàng nên kiểm tra đúng mã sản phẩm, loại đầu nối Type K, chiều dài cáp theo mã đặt hàng và khả năng tương thích với máy đo nhiệt độ đang sử dụng. Việc chọn đúng phiên bản giúp hạn chế sai sót khi lắp đặt và bảo đảm cảm biến phù hợp với vị trí đo thực tế.

Khách hàng có nhu cầu mua Đầu Dò Nhiệt Độ Thép Kiểu K Hanna HI766Z có thể đặt hàng tại thietbicodien để được tư vấn lựa chọn đúng model, kiểm tra khả năng tương thích với máy đo và cung cấp sản phẩm chính hãng phục vụ đo lường, bảo trì và ứng dụng công nghiệp.

Câu hỏi thường gặp (FAQ)

HI766Z dùng để đo gì?

HI766Z là đầu dò thermocouple Type K được Hanna thiết kế chủ yếu để đo nhiệt độ bên trong lò và các khu vực nhiệt độ cao, đặc biệt khi cần một cảm biến dạng dây nhỏ và không có tay cầm.

Hanna HI766Z đo được nhiệt độ tối đa bao nhiêu?

Theo tài liệu kỹ thuật của Hanna, nhiệt độ tối đa của HI766Z là 1100°C (2000°F). Đây là giới hạn của đầu dò; khi xây dựng hệ đo cần đồng thời kiểm tra dải đo và giới hạn của nhiệt kế kết nối.

HI766Z có cần cấp nguồn điện không?

Không. Đầu dò thermocouple HI766Z là cảm biến thụ động, tạo tín hiệu điện áp rất nhỏ nhờ hiệu ứng Seebeck. Nguồn điện chỉ cần cho máy đo nhiệt độ được kết nối, tùy theo thiết kế của từng model máy.

HI766Z kết nối với máy đo bằng cổng nào?

Đầu dò sử dụng đầu nối K-Type và cần được kết nối với nhiệt kế hoặc thiết bị đo có ngõ vào thermocouple Type K tương thích. Không được đấu đầu dò vào ngõ vào điện áp nguồn hoặc ngõ ra tải.

Thời gian phản hồi của HI766Z là bao lâu?

Theo thông số của Hanna, thời gian đáp ứng của HI766Z là 4 giây để đạt khoảng 90% giá trị cuối trong điều kiện thử nghiệm quy định. Trong thực tế, thời gian ổn định còn chịu ảnh hưởng bởi vị trí cảm biến, môi trường đo và mức độ truyền nhiệt.

HI766Z có những chiều dài cáp nào?

General Catalog v40 của Hanna liệt kê mã HI766Z với cáp 1,7 m, HI766Z/3 với cáp 3 m và HI766Z/7 với cáp 7 m. Khi đặt hàng cần đối chiếu chính xác hậu tố mã sản phẩm để chọn đúng chiều dài mong muốn.

HI766Z có thể đấu trực tiếp vào PLC hoặc bộ điều khiển nhiệt độ không?

Chỉ thực hiện khi PLC hoặc bộ điều khiển có ngõ vào thermocouple Type K phù hợp và được cấu hình đúng loại cảm biến. Nếu thiết bị chỉ nhận tín hiệu chuẩn như 4–20 mA hoặc 0–10 V thì cần bộ chuyển đổi thermocouple phù hợp; không được cấp điện trực tiếp vào HI766Z.
