HI768P | Đầu dò Pt100 xuyên thấu đa dụng Hanna HI768P

1. Giới thiệu HI768P | Đầu dò Pt100 xuyên thấu đa dụng Hanna HI768P

HI768P | Đầu dò Pt100 xuyên thấu đa dụng Hanna HI768P là đầu dò nhiệt độ kiểu điện trở bạch kim được thiết kế để sử dụng cùng các máy đo nhiệt độ Pt100 tương thích của Hanna. Với đầu dò nhọn, sản phẩm phù hợp cho việc xuyên vào mẫu bán rắn cũng như nhúng trực tiếp trong mẫu lỏng để kiểm tra nhiệt độ trong phòng thí nghiệm và các ứng dụng công nghiệp.

Hanna Instruments là thương hiệu thiết bị phân tích được thành lập tại Ý từ năm 1978. Hanna phát triển nhiều dòng thiết bị đo cho phòng thí nghiệm, công nghiệp, thực phẩm, nước và môi trường; trong đó các hệ thống đo nhiệt độ dùng RTD Pt100 là một nhóm sản phẩm phục vụ những ứng dụng cần độ ổn định và khả năng đo trên dải nhiệt rộng.

Model HI768P sử dụng phần tử cảm biến Pt100 kết hợp thân đầu dò bằng thép không gỉ và công nghệ kết nối đa dây của Hanna. Cấu trúc này hướng đến việc hạn chế ảnh hưởng của điện trở dây dẫn khi cảm biến được kết nối với máy đo Pt100 tương thích.

2. Ưu điểm và tính năng nổi bật của Hanna HI768P

• Cảm biến nhiệt độ Pt100 sử dụng phần tử điện trở bạch kim RTD, có đặc tính điện trở thay đổi ổn định theo nhiệt độ.
• Đầu dò xuyên thấu đa dụng với đầu nhọn, thuận tiện khi đo bên trong mẫu bán rắn hoặc nhúng vào chất lỏng.
• Thân thép không gỉ AISI 316 có độ bền cơ học và khả năng chống ăn mòn tốt trong nhiều môi trường đo phù hợp.
• Công nghệ kết nối đa dây giúp hệ thống máy đo Pt100 của Hanna giảm ảnh hưởng của điện trở dây dẫn tới kết quả đo.
• Thiết kế có tay cầm và cáp kết nối giúp thao tác đo tại nhiều vị trí thuận tiện hơn so với cảm biến gắn cố định.
• Phù hợp cho đo nhiệt độ chất lỏng và vật liệu bán rắn trong phòng thí nghiệm cũng như các quy trình kiểm tra công nghiệp.

Thông số kỹ thuật HI768P theo tài liệu Hanna

Thông số	Giá trị
Model	HI768P
Loại cảm biến	Pt100
Phạm vi nhiệt độ đầu dò	-30 đến 350 °C (-22 đến 622 °F)
Thời gian đáp ứng	30 giây, tại 90% giá trị cuối
Vật liệu thân đầu dò	Thép không gỉ AISI 316
Chiều dài đầu dò	205 mm
Đường kính đầu dò	3 mm
Vật liệu tay cầm	Carilon®
Chiều dài cáp	1 m
Ứng dụng theo nhà sản xuất	Chất lỏng và sản phẩm bán rắn

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI768P

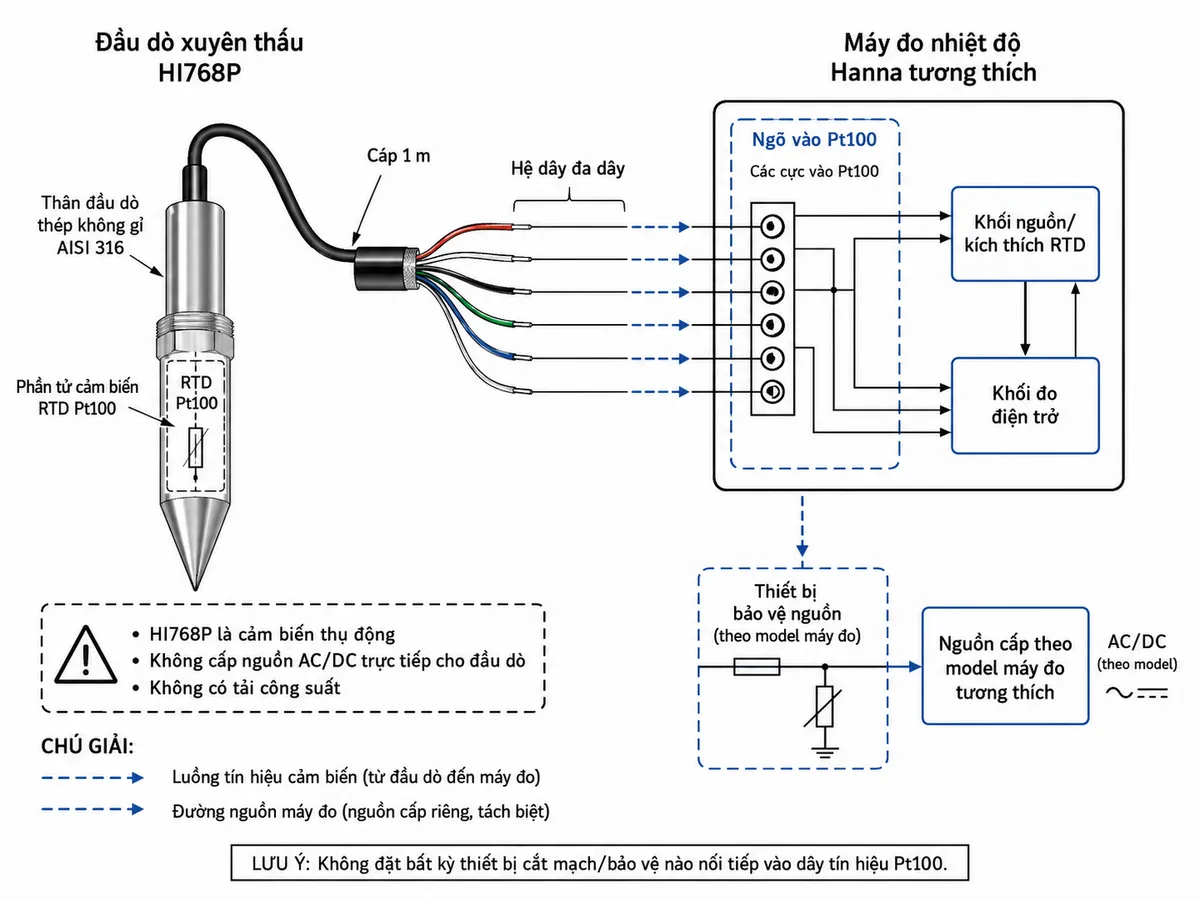

Kết nối đầu dò HI768P với máy đo nhiệt độ Pt100

Đầu dò Hanna HI768P là phần tử cảm biến thụ động, không phải một bộ điều khiển nhiệt độ và không cấp điện trực tiếp cho tải. Đầu dò được nối qua cáp của chính sản phẩm tới ngõ vào Pt100 trên máy đo nhiệt độ Hanna tương thích. Máy đo thực hiện việc kích thích cảm biến, đo điện trở và chuyển đổi tín hiệu nhận được thành giá trị nhiệt độ.

Do HI768P không phải thiết bị sử dụng nguồn lưới độc lập, không được đưa điện áp AC hoặc nguồn DC bên ngoài trực tiếp vào các dây cảm biến. Nguồn cấp và các biện pháp bảo vệ điện, nếu có, thuộc về máy đo nhiệt độ được sử dụng cùng đầu dò và phải tuân theo hướng dẫn của đúng model máy đo đó.

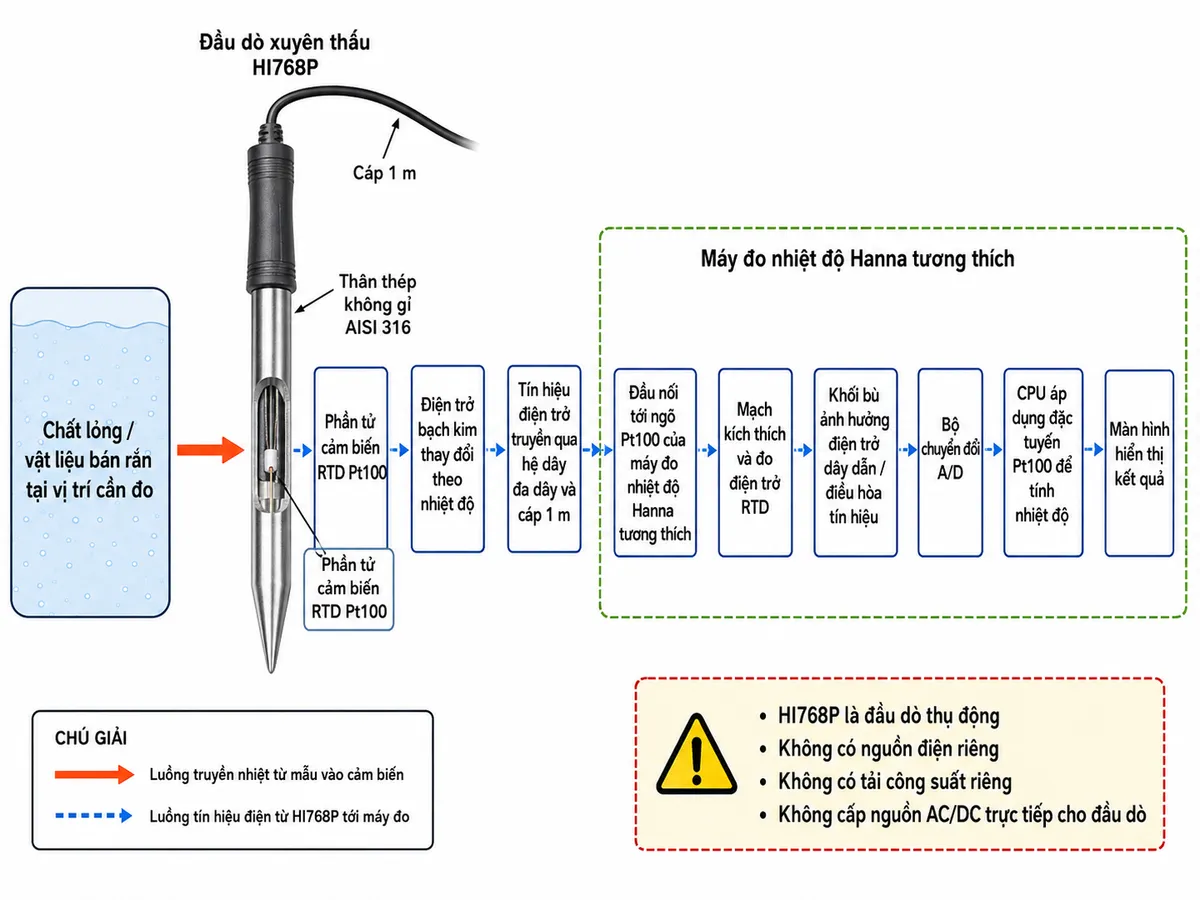

Nguyên lý hoạt động của cảm biến Pt100

Nguyên lý của cảm biến RTD Pt100 dựa trên sự thay đổi điện trở của bạch kim theo nhiệt độ. Khi phần đầu HI768P tiếp xúc với mẫu, nhiệt truyền từ mẫu vào thân đầu dò và tới phần tử Pt100. Giá trị điện trở của cảm biến thay đổi tương ứng với nhiệt độ tại vị trí đo.

Máy đo Pt100 tương thích đưa tín hiệu kích thích tới cảm biến và đo điện trở thu được. Tín hiệu sau đó được xử lý, bù ảnh hưởng của đường dây theo cấu hình đo đa dây, chuyển đổi sang dạng số và tính toán thành giá trị nhiệt độ để hiển thị cho người vận hành.

So với phương pháp chỉ đo điện trở bằng kết nối đơn giản, cấu trúc đa dây đặc biệt hữu ích trong phép đo RTD vì điện trở của dây nối cũng có thể ảnh hưởng tới giá trị mà mạch đo nhận được. Đây là lý do Hanna sử dụng công nghệ đa dây trong hệ thống đầu dò và máy đo Pt100 của hãng.

Ứng dụng thực tế

Nhờ kiểu đầu nhọn, đầu dò Pt100 xuyên thấu HI768P phù hợp cho các phép đo cần tiếp cận nhiệt độ bên trong mẫu thay vì chỉ đo nhiệt độ bề mặt. Người vận hành có thể đưa đầu dò vào mẫu bán rắn hoặc nhúng phần cảm biến vào chất lỏng tại vị trí cần kiểm tra.

• Kiểm tra nhiệt độ mẫu lỏng trong phòng thí nghiệm.
• Đo nhiệt độ bên trong các sản phẩm hoặc vật liệu bán rắn phù hợp với đầu dò xuyên thấu.
• Kiểm tra nhiệt độ trong quy trình sản xuất và kiểm soát chất lượng.
• Đo kiểm tại hiện trường khi sử dụng cùng máy đo nhiệt độ Pt100 Hanna tương thích.
• Ứng dụng nghiên cứu, kiểm tra và giám sát nhiệt độ trong môi trường công nghiệp hoặc phòng thí nghiệm.

Lưu ý khi sử dụng

HI768P nên được kết nối với máy đo nhiệt độ Pt100 Hanna tương thích theo đúng hướng dẫn của thiết bị đo. Không đấu trực tiếp đầu dò vào nguồn điện, ngõ ra điều khiển hoặc tải công suất. Khi xuyên vào mẫu bán rắn cần thao tác đúng hướng, tránh uốn hoặc tạo lực ngang quá lớn lên thân đầu dò.

Đối với mẫu có tính ăn mòn, nhiệt độ cao hoặc điều kiện hóa học đặc biệt, cần kiểm tra sự tương thích của vật liệu đầu dò, tay cầm và cáp với môi trường thực tế trước khi sử dụng.

4. Cam kết và nơi mua HI768P chính hãng

Khi lựa chọn HI768P chính hãng Hanna, khách hàng nên kiểm tra đúng mã sản phẩm, thông tin kỹ thuật và khả năng tương thích với máy đo Pt100 đang sử dụng. Việc chọn đúng đầu dò giúp tránh sai kết nối và đảm bảo hệ thống đo hoạt động theo thiết kế của nhà sản xuất.

Khách hàng có nhu cầu mua đầu dò Pt100 xuyên thấu Hanna HI768P chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn sản phẩm phù hợp với máy đo, ứng dụng và điều kiện đo thực tế.

Câu hỏi thường gặp (FAQ)

HI768P là loại cảm biến nhiệt độ gì?

HI768P sử dụng cảm biến RTD bằng bạch kim loại Pt100. Điện trở của phần tử bạch kim thay đổi theo nhiệt độ và được máy đo Pt100 tương thích chuyển đổi thành giá trị nhiệt độ.

Hanna HI768P dùng để đo loại mẫu nào?

Đầu dò được Hanna thiết kế cho mẫu lỏng và vật liệu bán rắn. Đầu nhọn cho phép xuyên vào bên trong mẫu bán rắn để đo nhiệt độ tại vị trí cần kiểm tra.

HI768P có cần cấp nguồn riêng không?

Không. HI768P là đầu dò cảm biến thụ động. Mạch đo trong máy đo nhiệt độ Pt100 tương thích thực hiện việc kích thích cảm biến và đo giá trị điện trở. Không được cấp nguồn AC hoặc DC trực tiếp vào đầu dò.

HI768P có thể nối trực tiếp vào tải, relay hoặc bộ gia nhiệt không?

Không. Đầu dò HI768P chỉ có chức năng cảm nhận nhiệt độ. Nó không phải relay, bộ điều khiển hay thiết bị đóng cắt tải. Nếu hệ thống cần điều khiển gia nhiệt hoặc làm mát, phải sử dụng bộ điều khiển và thiết bị công suất phù hợp ở cấp hệ thống.

Vì sao HI768P sử dụng Pt100 thay vì thermocouple?

Pt100 là cảm biến RTD sử dụng điện trở bạch kim với đặc tính ổn định và có thể được xử lý chính xác bằng mạch đo điện trở chuyên dụng. HI768P được thiết kế riêng để làm việc với hệ thống máy đo Pt100 của Hanna, do đó không nên thay thế trực tiếp bằng thermocouple nếu thiết bị không hỗ trợ.

Có thể đấu HI768P vào bất kỳ máy đo Pt100 nào không?

Không nên mặc định như vậy. Cần kiểm tra kiểu đầu nối, cấu hình dây Pt100 và khả năng tương thích điện của máy đo. HI768P được Hanna thiết kế để sử dụng với các máy đo nhiệt độ Pt100 tương thích của hãng.

Thân đầu dò HI768P có phù hợp với môi trường công nghiệp không?

Thân cảm biến sử dụng thép không gỉ AISI 316, phù hợp với nhiều ứng dụng công nghiệp và phòng thí nghiệm. Tuy nhiên, người dùng vẫn phải kiểm tra khả năng tương thích hóa học và điều kiện nhiệt thực tế của từng quy trình trước khi đưa đầu dò vào sử dụng.
