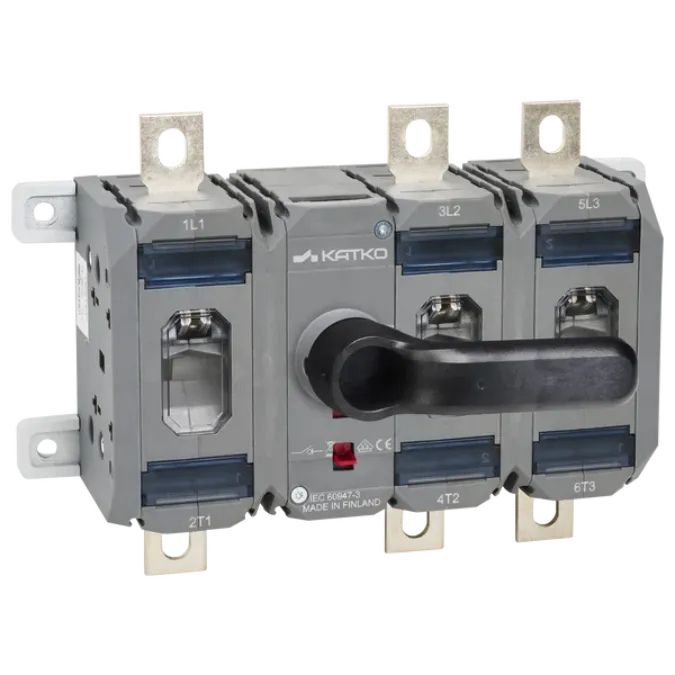

Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3160PW SV (3P 160A 90kW)

Cầu dao cách ly cho tủ bơm PCCC Katko KU 3160PW SV 3P 160A 90kW

Cầu dao cách ly cho tủ bơm PCCC Katko KU 3160PW SV là thiết bị đóng cắt tải bằng tay thuộc dòng LoadSafe của Katko, được thiết kế cho mạch động lực ba pha trong tủ điện công nghiệp. Sản phẩm giúp người vận hành chủ động đóng nguồn, ngắt tải và cô lập mạch điện khi kiểm tra hoặc bảo trì hệ thống bơm.

Với kết cấu ba cực đóng cắt đồng thời, tay xoay trực tiếp và khả năng làm việc với tải động cơ, model KU 3160PW SV phù hợp để tích hợp trong tủ bơm chữa cháy, tủ phân phối công suất, tủ điều khiển động cơ và các hệ thống cần thao tác nguồn rõ ràng, tin cậy.

1. Giới thiệu và nguồn gốc thương hiệu Katko

Thương hiệu thiết bị đóng cắt đến từ Phần Lan

Katko là doanh nghiệp gia đình của Phần Lan có hơn tám thập kỷ kinh nghiệm trong lĩnh vực thiết kế và sản xuất thiết bị đóng cắt, cầu dao cách ly, công tắc chuyển nguồn, cầu dao kèm cầu chì và giải pháp đấu nối điện công nghiệp.

Các sản phẩm của hãng được phát triển theo định hướng thiết kế Phần Lan: chức năng rõ ràng, vận hành trực quan, kết cấu bền và thuận tiện cho người lắp đặt. Dòng Katko LoadSafe được sử dụng trong hệ thống phân phối điện, điều khiển động cơ, nhà máy công nghiệp, công trình xây dựng và nhiều ứng dụng đòi hỏi khả năng đóng cắt tải ổn định.

Vị trí của KU 3160PW SV trong hệ thống điện

KU 3160PW SV được Katko phân loại là cầu dao cắt tải vận hành trực tiếp. Trong tủ bơm PCCC, thiết bị có thể được bố trí trên đường nguồn động lực để tạo điểm đóng ngắt bằng tay trước bộ điều khiển hoặc nhánh cấp điện cho động cơ bơm.

Thiết bị thực hiện chức năng đóng cắt và cách ly mạch điện nhưng không thay thế MCCB, cầu chì hoặc thiết bị bảo vệ chuyên dụng. Phương án bảo vệ ngắn mạch, quá dòng, mất pha và điều khiển động cơ phải được thiết kế riêng theo hồ sơ kỹ thuật của hệ thống phòng cháy chữa cháy.

2. Ưu điểm và tính năng nổi bật

Đóng cắt đồng thời ba pha

• Cầu dao cách ly ba pha sử dụng ba cực cơ khí liên động, giúp các dây pha được đóng hoặc ngắt trong cùng một thao tác.
• Tay xoay trực tiếp tạo thao tác cơ khí dứt khoát và giúp người vận hành dễ nhận biết trạng thái đóng hoặc ngắt của thiết bị.
• Khả năng làm việc theo cấp sử dụng AC-23 hỗ trợ ứng dụng đóng cắt tải động cơ trong phạm vi định mức do nhà sản xuất công bố.
• Kết cấu dạng mở thuận tiện cho việc lắp bên trong tủ điều khiển, tủ phân phối hoặc cụm thiết bị đóng cắt được che chắn phù hợp.
• Đầu nối bắt bulông hỗ trợ liên kết chắc chắn với cáp động lực hoặc thanh dẫn có tiết diện được lựa chọn theo thiết kế.
• Phù hợp với các hệ thống cần cô lập nguồn khi bảo trì, kiểm tra contactor, bộ điều khiển, cáp động lực hoặc động cơ bơm.

Thông tin kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Cầu dao cắt tải vận hành trực tiếp
Số cực	3 cực
Dòng làm việc AC-21 tại 400/415 V	160 A
Dòng làm việc AC-21 tại 690 V	160 A
Dòng làm việc AC-22 tại 400/415 V	160 A
Dòng làm việc AC-22 tại 690 V	160 A
Định mức AC-23 tại 400/415 V	160 A / 90 kW
Định mức AC-23 tại 690 V	160 A / 132 kW
Kích thước bulông đầu nối	M8
Kiểu vận hành	Tay xoay trực tiếp phía trước
Khối lượng tham khảo	1 kg
Mã GTIN	6419410205525

Lợi ích khi sử dụng trong tủ bơm PCCC

Trong hệ thống bơm chữa cháy, khả năng nhận biết và kiểm soát trạng thái nguồn là yêu cầu quan trọng đối với công tác vận hành. Cầu dao cho tủ bơm PCCC giúp tạo một điểm thao tác cơ khí độc lập, hỗ trợ cô lập phần mạch phía sau trước khi kỹ thuật viên thực hiện bảo trì.

Thiết bị cũng giúp bố trí mạch động lực rõ ràng hơn: nguồn được đưa qua thiết bị bảo vệ, tiếp tục qua cầu dao cắt tải rồi mới cấp đến bộ điều khiển bơm. Cấu trúc này hỗ trợ việc kiểm tra, phân vùng sự cố và quản lý an toàn điện trong tủ.

3. Chức năng, nguyên lý hoạt động và ứng dụng

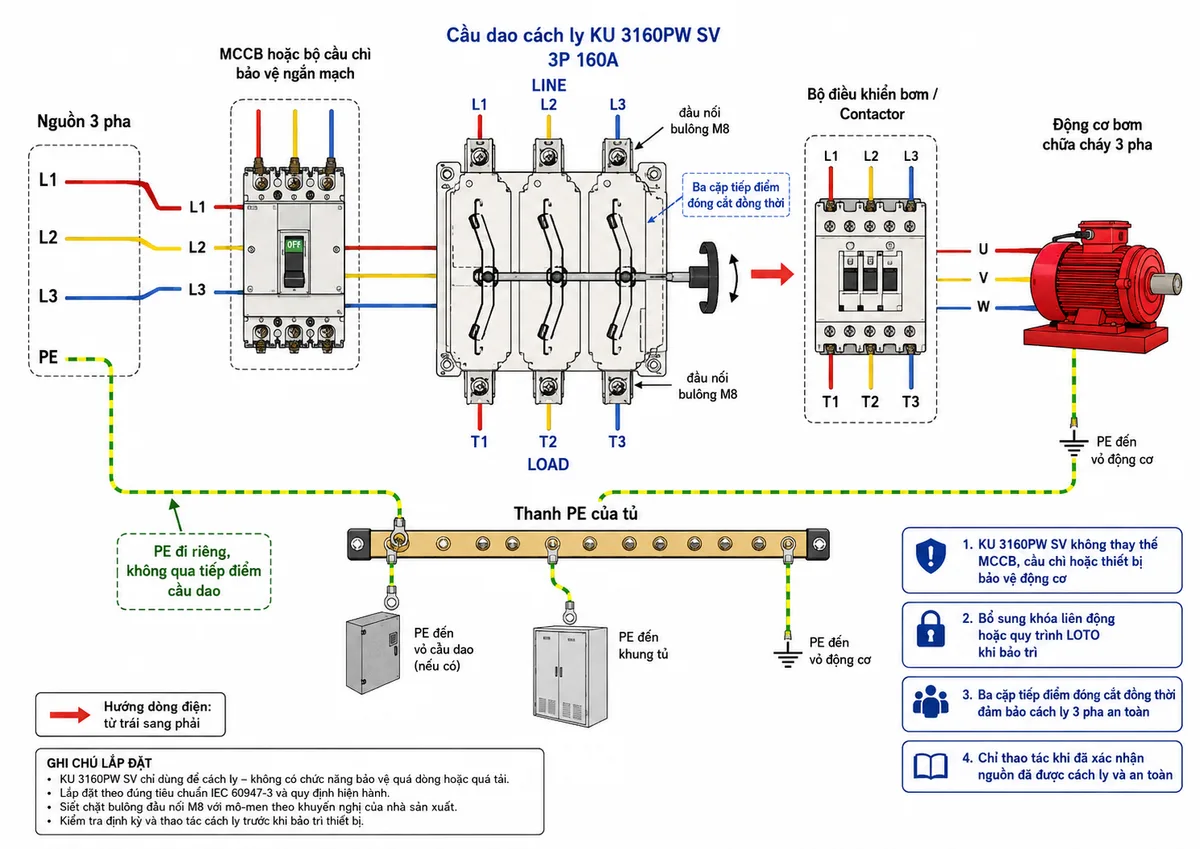

Hướng dẫn kết nối trong tủ điện

Nguồn ba pha được đưa vào ba cực phía nguồn của cầu dao sau khi đi qua thiết bị bảo vệ ngắn mạch phù hợp. Ba cực phía tải được nối đến tủ điều khiển bơm, contactor hoặc cụm khởi động động cơ theo bản vẽ thiết kế.

Dây tiếp địa bảo vệ không đi qua cầu dao ba cực mà phải được nối liên tục đến thanh PE của tủ và vỏ động cơ. Khi hệ thống sử dụng dây trung tính, dây N cần được xử lý trên cầu đấu hoặc thiết bị đóng cắt phù hợp với thiết kế; không tự ý đưa dây N qua một cực pha của cầu dao.

Việc lựa chọn MCCB, cầu chì, cáp động lực, thanh đồng, contactor và phương thức khởi động phải căn cứ vào dòng làm việc thực tế, dòng khởi động, công suất động cơ, điện áp lưới và yêu cầu của hệ thống PCCC. Không sử dụng cầu dao như thiết bị bảo vệ quá tải hoặc ngắn mạch.

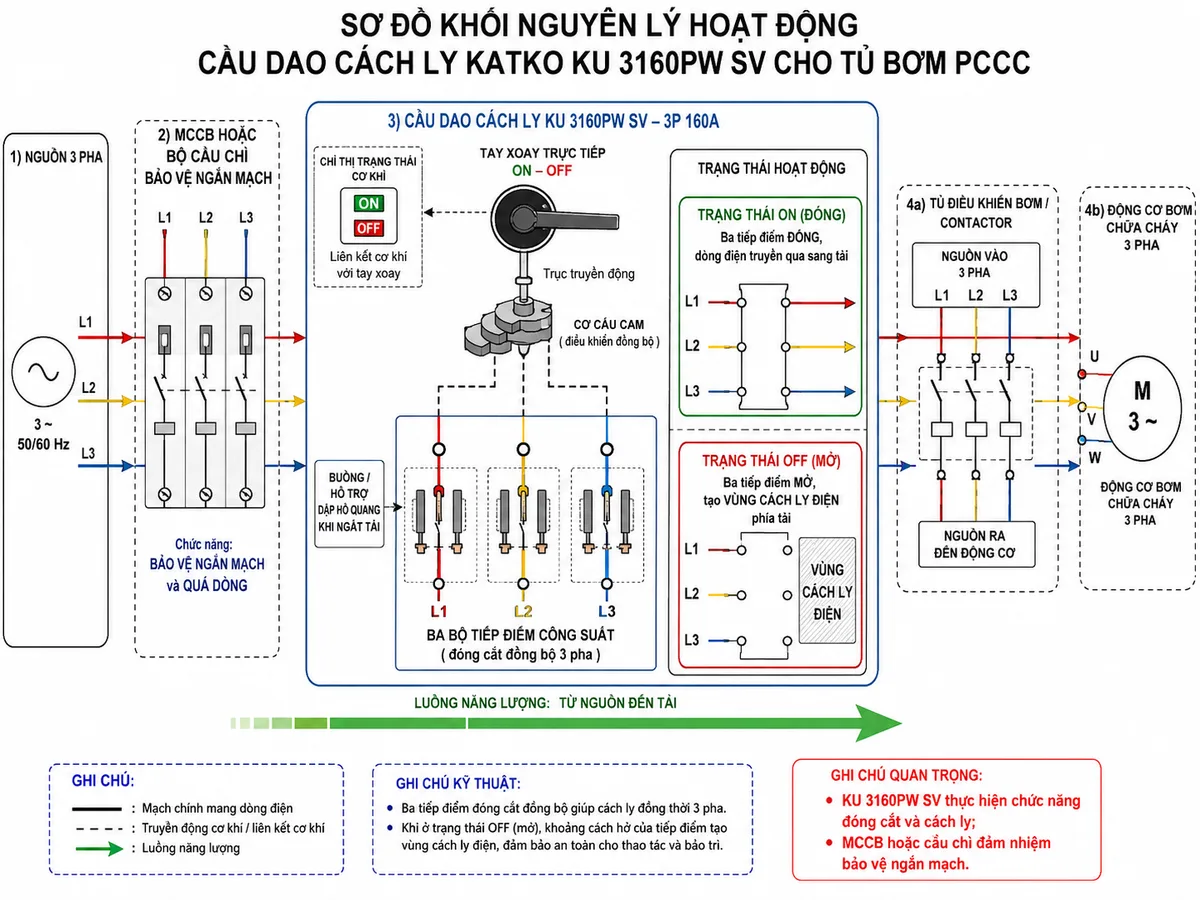

Nguyên lý đóng cắt và cách ly mạch

Khi tay xoay được chuyển sang vị trí đóng, cơ cấu truyền động bên trong tác động đồng thời lên ba bộ tiếp điểm. Đường dẫn điện của ba pha được thiết lập từ phía nguồn sang phía tải, cho phép điện năng cấp đến bộ điều khiển và động cơ bơm.

Khi tay xoay chuyển sang vị trí ngắt, cơ cấu cơ khí tách các tiếp điểm và cắt đường dẫn của cả ba pha. Phần mạch phía tải được cô lập khỏi nguồn chính để phục vụ kiểm tra hoặc bảo trì sau khi người thực hiện đã xác minh tình trạng mất điện bằng thiết bị đo phù hợp.

Do thuộc nhóm cầu dao cắt tải AC-23, thiết bị được thiết kế để thao tác với tải động cơ trong giới hạn định mức. Tuy nhiên, không nên sử dụng cầu dao như thiết bị đóng cắt thường xuyên thay cho contactor trong chu trình vận hành tự động của bơm.

Ứng dụng điển hình

• Làm cầu dao tổng tủ bơm chữa cháy hoặc cầu dao cách ly cho từng nhánh bơm theo thiết kế.
• Cô lập nguồn cấp cho bơm điện chính, bơm dự phòng hoặc bơm bù áp khi định mức tải phù hợp.
• Đóng cắt nguồn cho tủ điều khiển động cơ, máy bơm công nghiệp, quạt thông gió và thiết bị cơ điện công suất lớn.
• Lắp trong tủ phân phối điện của nhà máy, nhà kho, trung tâm thương mại, trạm kỹ thuật và công trình hạ tầng.
• Tạo điểm ngắt nguồn phục vụ quy trình kiểm tra, sửa chữa và khóa cô lập LOTO.

Lưu ý khi lựa chọn và lắp đặt

Thông số công suất trên catalogue được công bố theo điện áp và cấp sử dụng xác định. Khi lựa chọn thiết bị, cần đồng thời kiểm tra dòng định mức, điện áp vận hành, loại tải, công suất động cơ và chế độ khởi động; không chỉ lựa chọn theo công suất ghi trên nhãn động cơ.

Cầu dao dạng mở phải được lắp trong tủ có cấp bảo vệ phù hợp với môi trường. Vị trí lắp cần bảo đảm khoảng cách điện, khả năng tản nhiệt, không gian thao tác và bán kính uốn cáp. Các mối nối phải được siết đúng mô-men theo tài liệu kỹ thuật, đồng thời kiểm tra lại sau giai đoạn vận hành ban đầu.

Trước khi bảo trì, cần ngắt nguồn phía trước, khóa cơ cấu theo quy trình LOTO nếu hệ thống cho phép, treo biển cảnh báo và đo xác nhận mất điện. Chỉ nhân sự có chuyên môn về điện và hệ thống PCCC mới được thực hiện đấu nối hoặc thay đổi cấu hình tủ.

4. Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Katko KU 3160PW SV chính hãng có thể liên hệ thietbicodien để được hỗ trợ kiểm tra đúng mã hàng, đối chiếu định mức với động cơ bơm và lựa chọn thiết bị bảo vệ đi kèm.

thietbicodien cung cấp giải pháp thiết bị điện công nghiệp theo yêu cầu dự án, hỗ trợ báo giá, tư vấn cấu hình và cung cấp hồ sơ hàng hóa theo điều kiện của từng đơn hàng. Việc xác nhận đúng model trước khi đặt mua giúp hạn chế nhầm lẫn giữa phiên bản tay xoay trực tiếp, phiên bản tay xoay ngoài cửa tủ và cầu dao chuyển nguồn.

Để nhận báo giá chính xác, khách hàng nên cung cấp điện áp hệ thống, công suất và dòng định mức của động cơ bơm, sơ đồ tủ hiện tại, yêu cầu về tay vận hành, phụ kiện khóa và số lượng cần đặt.

Câu hỏi thường gặp về Katko KU 3160PW SV

KU 3160PW SV là cầu dao cách ly hay cầu dao cắt tải?

Đây là cầu dao cắt tải thuộc dòng LoadSafe, đồng thời có thể được sử dụng làm điểm cách ly nguồn bằng tay trong tủ điện khi được lựa chọn và lắp đặt đúng kỹ thuật.

Sản phẩm có phù hợp với mạch động lực ba pha không?

Có. Thiết bị sử dụng ba cực đóng cắt đồng thời và phù hợp với mạch động lực ba pha khi dòng tải, điện áp, loại tải và công suất nằm trong các định mức được trình bày trong bảng kỹ thuật.

Có thể dùng KU 3160PW SV để bảo vệ ngắn mạch không?

Không. Cầu dao thực hiện đóng cắt và cách ly mạch nhưng không có chức năng tự động bảo vệ ngắn mạch. Hệ thống phải có MCCB, cầu chì hoặc giải pháp bảo vệ được tính toán riêng.

Cầu dao có thể thay thế contactor điều khiển bơm không?

Không nên. Contactor phù hợp với thao tác đóng cắt tự động và thường xuyên, trong khi cầu dao Katko chủ yếu được sử dụng để đóng ngắt bằng tay và cô lập nguồn phục vụ vận hành hoặc bảo trì.

Dây tiếp địa PE có đấu qua cầu dao không?

Không. Dây PE phải được nối liên tục từ thanh tiếp địa của tủ đến các bộ phận kim loại cần bảo vệ và vỏ động cơ, không được đóng ngắt qua tiếp điểm công suất của cầu dao.

Có thể lắp trực tiếp KU 3160PW SV ngoài trời không?

Đây là thiết bị dạng mở dùng bên trong tủ hoặc vỏ bảo vệ phù hợp. Khi lắp ở khu vực ngoài trời, ẩm ướt hoặc nhiều bụi, cần lựa chọn tủ có cấp bảo vệ và điều kiện tản nhiệt đáp ứng môi trường sử dụng.

Cần cung cấp thông tin gì khi đặt mua?

Khách hàng nên cung cấp model đầy đủ, điện áp nguồn, dòng và công suất động cơ, sơ đồ tủ, loại tải, vị trí lắp, yêu cầu tay vận hành và phụ kiện khóa để được kiểm tra cấu hình chính xác.

Làm thế nào để phân biệt KU 3160PW SV với phiên bản chuyển nguồn?

KU 3160PW SV là cầu dao cắt tải một nguồn. Các model có ký hiệu CO thuộc nhóm chuyển đổi giữa các đường nguồn và có kết cấu khác, vì vậy cần kiểm tra đầy đủ mã hàng trước khi đặt mua.
