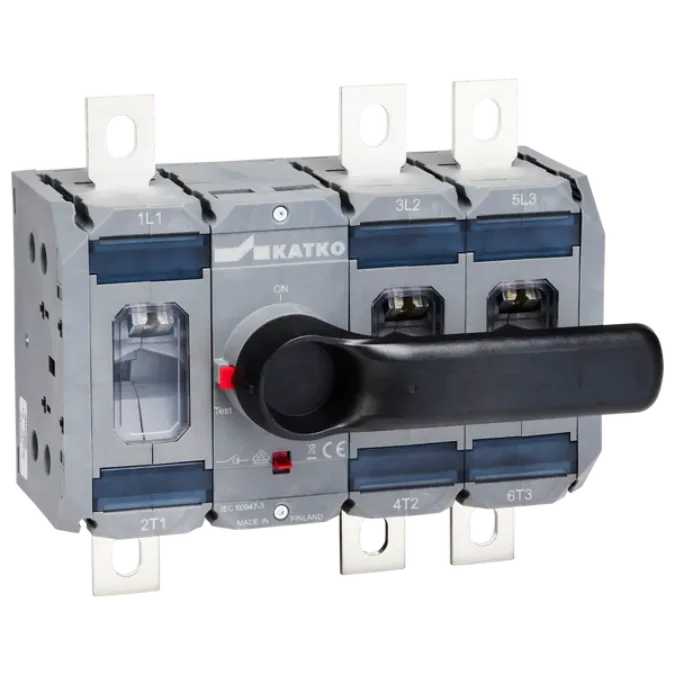

Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3315 SV (3P 315A 160kW)

1) Cầu dao cách ly Katko KU 3315 SV – giới thiệu và nguồn gốc thương hiệu

Cầu dao cách ly Katko KU 3315 SV là thiết bị đóng cắt tải ba cực thuộc dòng LoadSafe, được thiết kế cho các mạng điện công nghiệp có dòng tải lớn. Theo phân loại chính thức của nhà sản xuất, KU 3315 SV là load break switch có tay vận hành trực tiếp, phù hợp để đóng cắt tải, cô lập động cơ và tạo điểm ngắt điện rõ ràng khi kiểm tra hoặc bảo trì hệ thống.

Katko là thương hiệu thiết bị đóng cắt điện có nguồn gốc từ Phần Lan, với lịch sử phát triển từ năm 1938 và trụ sở hiện nay tại Helsinki. Hãng chuyên sản xuất cầu dao cắt tải, cầu dao cách ly, switch fuse, thiết bị chuyển nguồn và phụ kiện đấu nối cho các hệ thống điện công nghiệp. Katko vận hành các nhà máy tại Phần Lan và Ba Lan, đồng thời ứng dụng mức độ tự động hóa cao để duy trì chất lượng sản phẩm ổn định.

Với cấu hình dành cho tải động cơ công suất lớn, sản phẩm có thể được sử dụng làm cầu dao cách ly cho tủ bơm PCCC khi việc lựa chọn, phối hợp bảo vệ và lắp đặt được thực hiện đúng theo hồ sơ thiết kế của hệ thống phòng cháy chữa cháy.

Thông số kỹ thuật tiêu biểu đã được xác minh

Hạng mục	Giá trị
Loại thiết bị	Load break switch – cầu dao đóng cắt tải
Số cực	3 cực
Kiểu vận hành	Tay xoay trực tiếp
Dòng làm việc AC-21A tại 415 V	315 A
Dòng làm việc AC-22A tại 415 V	315 A
Dòng làm việc AC-23A tại 415 V	315 A
Công suất động cơ AC-23A tại 415 V	160 kW
Điện áp cách điện định mức Ui	1.000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng chịu ngắn mạch trong 1 giây Icw	13,5 kA
Độ bền cơ khí	10.000 lần thao tác
Bu lông đầu cực	M10
Mô-men siết đầu cực	30–44 Nm
Kích thước rộng × cao × sâu	204 × 100 × 185 mm
Khối lượng tịnh	Khoảng 2,54 kg

Các giá trị trong bảng được đối chiếu từ trang sản phẩm, catalogue và hướng dẫn lắp đặt chính thức dành cho dòng Katko KU 315–400 A.

2) Ưu điểm và tính năng nổi bật của Katko KU 3315 SV

• Đóng cắt đồng thời ba pha, giúp cô lập toàn bộ nguồn động lực của bơm hoặc tải ba pha bằng một thao tác.
• Tay xoay trực tiếp ON–OFF cho phép người vận hành nhận biết và thay đổi trạng thái thiết bị ngay tại tủ điện.
• Cơ cấu truyền động cơ khí điều khiển đồng bộ các tiếp điểm công suất, hạn chế tình trạng đóng hoặc ngắt không đồng đều giữa các pha.
• Phù hợp với các tải động cơ và mạng phân phối công nghiệp yêu cầu khả năng đóng cắt tải thường xuyên, độ bền cơ khí cao và trạng thái cách ly rõ ràng.
• Có cửa sổ quan sát tiếp điểm, hỗ trợ kiểm tra trực quan trạng thái đóng hoặc mở của thiết bị.
• Khóa tay vận hành tại vị trí OFF bằng tối đa ba vị trí ổ khóa, thuận tiện triển khai quy trình khóa và treo thẻ an toàn LOTO trong thời gian bảo trì.
• Có thể lắp thêm tiếp điểm phụ để truyền tín hiệu trạng thái về đèn báo, PLC, hệ thống giám sát hoặc mạch liên động của tủ điều khiển.
• Thiết kế mô-đun hỗ trợ bố trí trong tủ điện công nghiệp và phối hợp với các phụ kiện che đầu cực, tấm ngăn pha hoặc bộ đầu nối phù hợp.

Điểm đáng chú ý của cầu dao cắt tải 3P 315A Katko là sản phẩm không chỉ tạo khoảng cách cách ly khi ngắt mà còn được nhà sản xuất công bố theo nhóm sử dụng AC-23A, phù hợp hơn với tải động cơ so với cầu dao chỉ dùng cho tải thuần trở.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ điều khiển bơm PCCC

Trong tủ bơm chữa cháy, Katko KU 3315 SV thường được bố trí trên đường nguồn động lực để tạo một điểm đóng cắt và cô lập thủ công giữa nguồn ba pha với bộ khởi động hoặc động cơ bơm. Khi cần kiểm tra, thay thế contactor, bảo dưỡng bộ khởi động hoặc thao tác trên động cơ, người vận hành chuyển tay xoay về OFF và thực hiện khóa LOTO theo quy trình an toàn.

Thiết bị không thay thế chức năng bảo vệ quá tải hoặc bảo vệ ngắn mạch. Phía trước cầu dao cần có MCCB, cầu chì hoặc thiết bị bảo vệ thích hợp được lựa chọn theo dòng sự cố, tiết diện dây dẫn, đặc tính khởi động của động cơ và yêu cầu phối hợp bảo vệ của tủ bơm.

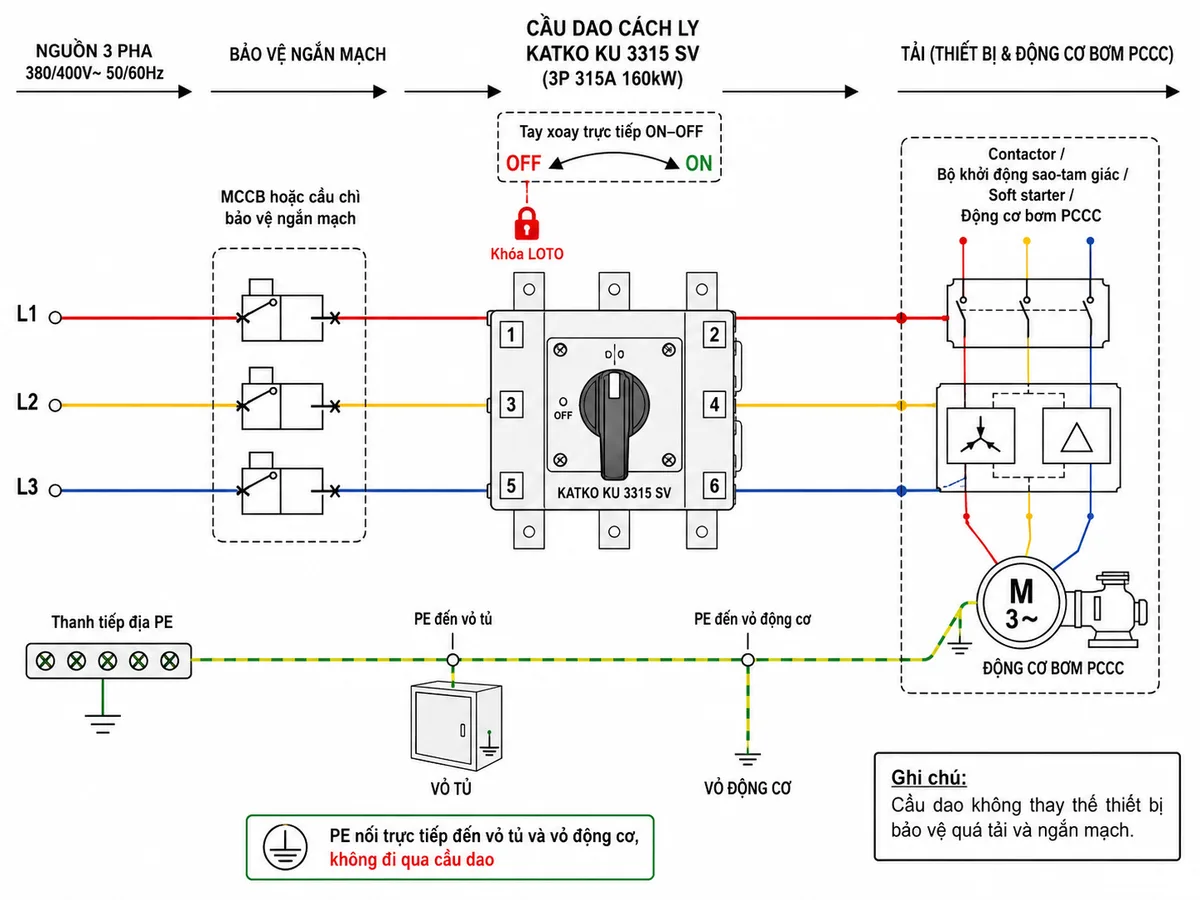

Sơ đồ đấu dây và kết nối

Theo sơ đồ ba cực của Katko, nguồn ba pha thường được đưa vào các đầu cực 1, 3 và 5; các đầu cực 2, 4 và 6 cấp điện sang phía tải. Ba tiếp điểm được liên kết cơ khí để đóng hoặc mở đồng thời. Dây bảo vệ PE không đi qua cầu dao ba cực mà phải được nối liên tục tới thanh tiếp địa của tủ và vỏ động cơ.

Nguyên lý hoạt động

Khi tay xoay được chuyển sang vị trí ON, lực quay truyền qua trục và cơ cấu vận hành bên trong, làm ba bộ tiếp điểm công suất đóng đồng thời. Dòng điện từ các pha L1, L2 và L3 đi qua cầu dao đến bộ khởi động, contactor hoặc động cơ bơm.

Khi chuyển tay xoay về OFF, cơ cấu truyền động tách đồng thời ba tiếp điểm, ngắt đường dẫn điện giữa nguồn và phía tải. Trạng thái mở tạo vùng cô lập để phục vụ bảo trì; tay xoay có thể được khóa nhằm ngăn người khác đóng điện ngoài ý muốn. Cửa sổ quan sát tiếp điểm hỗ trợ người vận hành kiểm tra trạng thái cơ khí, nhưng vẫn phải thực hiện đo xác nhận hết điện trước khi làm việc.

Ứng dụng tiêu biểu

• Làm cầu dao tổng hoặc cầu dao cô lập cho ngăn động lực của tủ bơm phòng cháy chữa cháy.
• Cô lập nguồn cho động cơ bơm chính, bơm dự phòng hoặc cụm thiết bị cơ điện có tải ba pha lớn.
• Đóng cắt đầu vào cho bộ khởi động trực tiếp, khởi động sao-tam giác, soft starter hoặc biến tần khi sơ đồ thiết kế cho phép.
• Tạo điểm cách ly phục vụ kiểm tra, vệ sinh, sửa chữa và thay thế thiết bị trong tủ điện công nghiệp.
• Ứng dụng trong hệ thống phân phối điện, máy móc công nghiệp, trạm bơm, hệ thống xử lý nước và các dây chuyền cần cô lập động cơ an toàn.

Lưu ý khi lựa chọn và lắp đặt

Việc chọn cầu dao cho bơm PCCC không nên chỉ dựa trên công suất ghi trên động cơ. Kỹ sư cần kiểm tra điện áp làm việc, dòng định mức thực tế, dòng khởi động, phương pháp khởi động, khả năng chịu ngắn mạch, thiết bị bảo vệ phía trước, tiết diện cáp và tiêu chuẩn PCCC áp dụng cho công trình.

Đầu cực M10 phải được siết đúng mô-men do Katko quy định. Quá trình lắp đặt và bảo trì chỉ được thực hiện bởi nhân sự đã được đào tạo, sau khi nguồn điện đã được ngắt, khóa, treo thẻ và kiểm tra xác nhận không còn điện áp.

4) Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua cầu dao cách ly Katko KU 3315 SV chính hãng cho tủ bơm PCCC, tủ động lực hoặc hệ thống phân phối điện có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng model, kiểm tra khả năng phối hợp với MCCB, bộ khởi động và động cơ thực tế.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, mới 100%, có thông tin nguồn gốc rõ ràng và chính sách bảo hành theo điều kiện bán hàng. Đội ngũ kỹ thuật hỗ trợ đối chiếu catalogue, phụ kiện tay xoay, tiếp điểm phụ, nắp che đầu cực và phương án lắp đặt phù hợp với từng cấu hình tủ điện.

Câu hỏi thường gặp (FAQ)

Katko KU 3315 SV là cầu dao cách ly hay cầu dao cắt tải?

Theo Katko, thiết bị được phân loại chính thức là load break switch. Trong hệ thống điện, sản phẩm vừa có khả năng đóng cắt tải theo cấp sử dụng được công bố, vừa có thể tạo điểm cô lập nguồn khi chuyển về OFF và thực hiện đúng quy trình an toàn.

KU 3315 SV có dùng được cho động cơ bơm PCCC 160 kW không?

Nhà sản xuất công bố công suất động cơ AC-23A tại 415 V là 160 kW. Tuy nhiên, khả năng sử dụng cho một máy bơm cụ thể còn phụ thuộc vào dòng định mức trên nhãn động cơ, dòng khởi động, điện áp thực tế, phương pháp khởi động, chế độ vận hành và yêu cầu của hồ sơ thiết kế.

Cầu dao này có thể thay thế MCCB hoặc cầu chì không?

Không. Cầu dao cách ly 315A đảm nhiệm đóng cắt tải và cô lập mạch điện, không phải thiết bị bảo vệ quá tải hoặc ngắn mạch hoàn chỉnh. Hệ thống vẫn cần MCCB, cầu chì hoặc giải pháp bảo vệ phù hợp ở phía trước.

Các cực 1-3-5 và 2-4-6 được đấu như thế nào?

Trong sơ đồ kết nối thông dụng của Katko, các cực 1, 3 và 5 được dùng cho ba pha nguồn; các cực 2, 4 và 6 nối sang ba pha tải. Ba cực được điều khiển đồng thời bởi cùng một cơ cấu tay xoay.

Tay xoay của KU 3315 SV có khóa LOTO được không?

Có. Hướng dẫn lắp đặt của Katko thể hiện tay trực tiếp có ba vị trí lắp ổ khóa khi cầu dao ở trạng thái OFF, hỗ trợ ngăn thao tác đóng điện trong thời gian bảo trì.

Sản phẩm có sẵn tiếp điểm phụ hay không?

Tiếp điểm phụ là phụ kiện lựa chọn, không nên mặc định rằng mọi sản phẩm đều được lắp sẵn. Có thể bổ sung tiếp điểm phụ phù hợp để báo trạng thái, liên động mạch điều khiển hoặc truyền tín hiệu về PLC.

Có được ngắt cầu dao bơm PCCC trong điều kiện vận hành bình thường không?

Không được tự ý ngắt nguồn cấp cho hệ thống chữa cháy. Mọi thao tác OFF phải tuân thủ quy trình vận hành của công trình, được người có thẩm quyền cho phép và có biện pháp đảm bảo chức năng PCCC trong thời gian thiết bị bị cô lập.
