Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 8160PW SV (8P 160A 90kW)

1. Giới thiệu Cầu dao cách ly Katko KU 8160PW SV 8P 160A 90kW

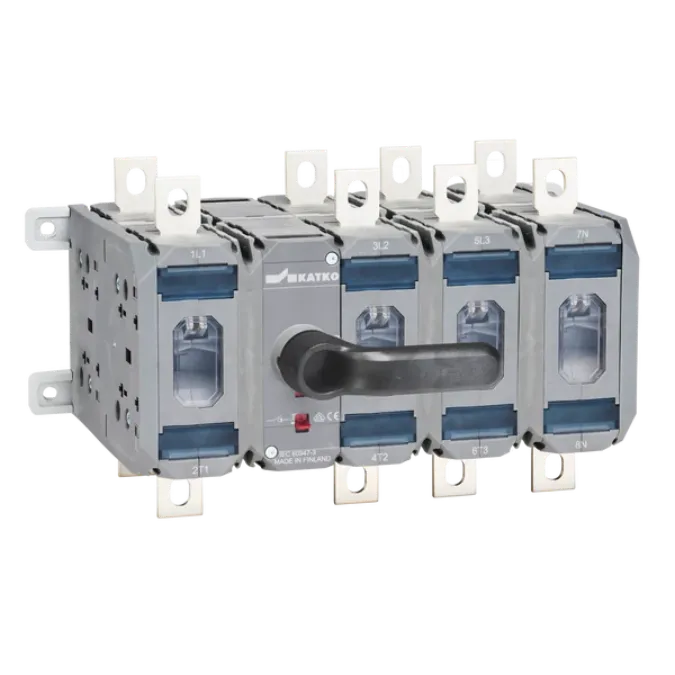

Cầu dao cách ly Katko KU 8160PW SV là cầu dao cắt tải thuộc dòng LoadSafe, được thiết kế với tám cực đóng cắt đồng bộ và tay xoay trực tiếp ON–OFF. Thiết bị phù hợp để cô lập nguồn điện cho tủ điều khiển động cơ, trong đó có tủ bơm phòng cháy chữa cháy cần khả năng ngắt tải rõ ràng, độ bền cơ khí cao và thao tác bảo trì an toàn.

KATKO là thương hiệu thiết bị đóng cắt của Phần Lan với hơn tám thập kỷ kinh nghiệm. Hãng tập trung phát triển cầu dao cách ly, cầu dao cắt tải và giải pháp kết nối cho hệ thống phân phối điện, công nghiệp, môi trường khắc nghiệt và các ứng dụng yêu cầu độ tin cậy cao.

Model KU 8160PW SV sử dụng kết cấu cầu dao hở lắp trong tủ điện và tay xoay trực tiếp. Cấu hình tám cực có thể cô lập đồng thời tám dây dẫn theo thiết kế của hệ thống, giúp kỹ sư tổ chức hai nhóm mạch bốn cực hoặc một mạch nhiều dây dẫn cần đóng cắt đồng bộ.

Thông số	Giá trị theo dữ liệu nhà sản xuất
Loại thiết bị	Cầu dao cắt tải Load Break Switch, tay xoay trực tiếp
Model	KU 8160PW SV
Mã sản phẩm Katko	20555
Số cực	8 cực
Dòng làm việc AC-21A tại 415 V, 500 V và 690 V	160 A
Dòng làm việc AC-22A tại 415 V, 500 V và 690 V	160 A
Dòng làm việc AC-23A tại 415 V, 500 V và 690 V	160 A
Công suất động cơ AC-23A tại 415 V	90 kW
Công suất động cơ AC-23A tại 500 V	110 kW
Công suất động cơ AC-23A tại 690 V	132 kW
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng nhiệt định mức Ith	200 A
Độ bền cơ khí	16.000 chu kỳ thao tác
Tiết diện cáp dùng cho giá trị danh định	95 mm²
Bu lông đầu cực và mô-men siết tối đa	M8, từ 15 đến 22 Nm
Kích thước rộng × cao × sâu	224,5 × 150 × 192,5 mm
Khối lượng tịnh	3,83 kg

2. Ưu điểm và tính năng nổi bật

• Cầu dao cách ly 8P 160A cho phép đóng cắt đồng thời tám cực bằng một cơ cấu truyền động chung, hạn chế tình trạng một cực còn dẫn điện khi hệ thống đã được yêu cầu cô lập.
• Khả năng làm việc ở cấp sử dụng AC-23A hỗ trợ đóng cắt tải động cơ, phù hợp với mạch động lực của bộ khởi động và động cơ bơm khi được lựa chọn, phối hợp bảo vệ đúng thiết kế.
• Tay xoay trực tiếp ON–OFF tạo thao tác cơ khí rõ ràng, giúp nhân viên vận hành dễ nhận biết trạng thái đóng hoặc ngắt của cầu dao.
• Cơ cấu tay xoay hỗ trợ khóa tại vị trí OFF theo hướng dẫn lắp đặt, phục vụ quy trình khóa và treo thẻ an toàn trước khi kiểm tra hoặc bảo dưỡng tủ điện.
• Kết cấu LoadSafe hướng tới các ứng dụng công nghiệp, phân phối điện, cô lập động cơ và hệ thống cần duy trì khả năng vận hành ổn định.
• Có thể kết hợp phụ kiện như tiếp điểm phụ, tấm ngăn pha và nắp che đầu cực phù hợp với yêu cầu giám sát trạng thái và tăng mức độ bảo vệ trong tủ.
• Điện áp cách điện và khả năng chịu xung cao tạo dư địa kỹ thuật cho hệ thống điện công nghiệp có điện áp vận hành khác nhau.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Trong tủ bơm chữa cháy, cầu dao cách ly cho tủ bơm PCCC được bố trí trên đường cấp nguồn động lực để tạo điểm ngắt cơ khí giữa nguồn và phần tải cần bảo trì. Khi cầu dao ở trạng thái OFF, các tiếp điểm công suất mở đồng bộ, giúp cô lập phần mạch phía sau trước khi kỹ thuật viên làm việc.

Thiết bị không thay thế MCCB, cầu chì hoặc các bộ bảo vệ quá tải và ngắn mạch. Cầu dao cần được phối hợp với thiết bị bảo vệ phía nguồn, trong khi contactor, bộ khởi động sao–tam giác, khởi động mềm hoặc bộ điều khiển chuyên dụng đảm nhiệm hoạt động khởi động và dừng bơm theo logic của hệ thống PCCC.

Sơ đồ đấu dây và kết nối

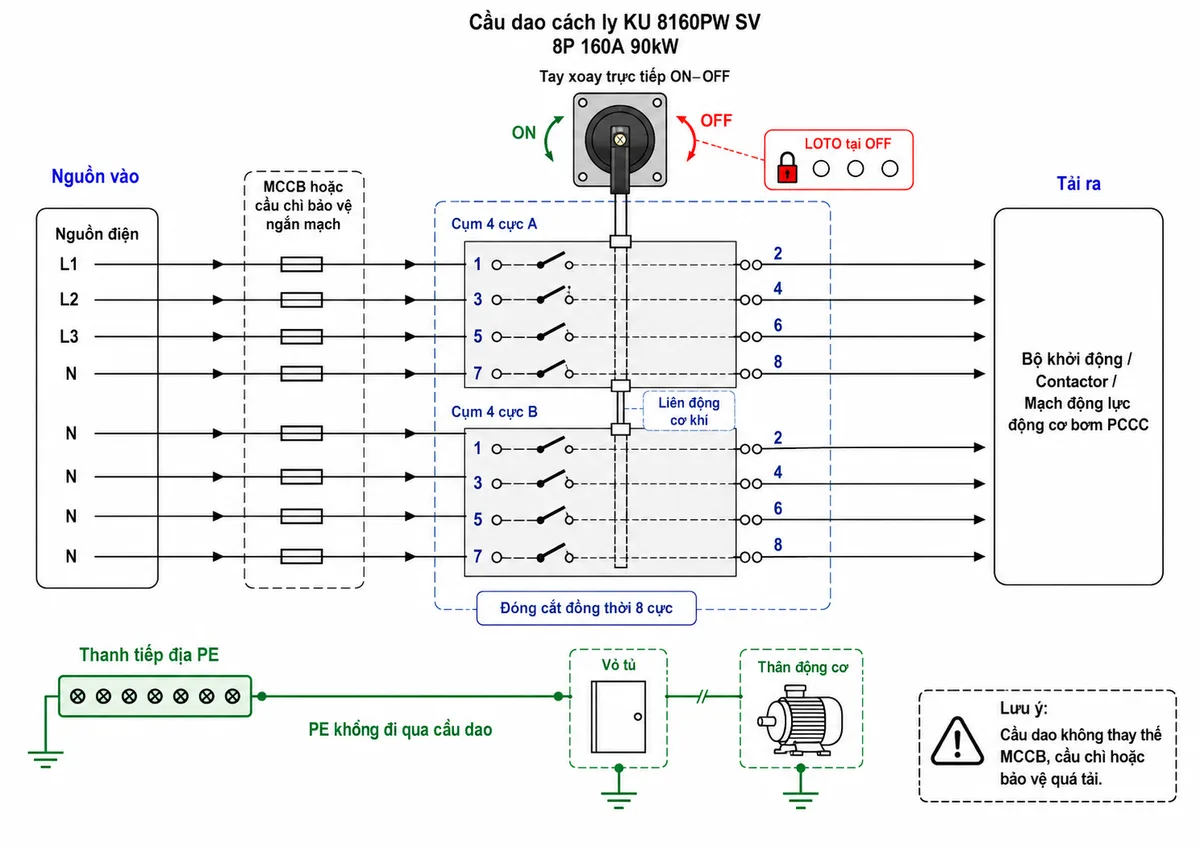

Khi đấu nối, các dây dẫn phía nguồn và phía tải phải được phân nhóm đúng theo bản vẽ thiết kế tủ. Hai khối bốn cực của cầu dao vận hành đồng thời qua cơ cấu chung; vì vậy không được sử dụng một cực riêng lẻ như một công tắc điều khiển độc lập.

Dây bảo vệ PE phải được nối liên tục đến thanh tiếp địa, vỏ tủ và khung động cơ. Không sử dụng một cực của cầu dao để đóng cắt dây PE. Tiết diện cáp, khả năng chịu dòng của thanh cái, thiết bị bảo vệ và cấp phối hợp ngắn mạch phải được kỹ sư xác định theo dòng tải thực tế của hệ thống.

Nguyên lý hoạt động

Khi người vận hành xoay tay cầm sang ON, trục và cơ cấu cam truyền lực đến thanh liên động, làm cho toàn bộ tám tiếp điểm công suất đóng gần như đồng thời. Dòng điện sau đó đi từ các cực nguồn qua tiếp điểm chính đến các cực tải và cấp cho mạch động lực phía sau.

Khi xoay về OFF, cơ cấu truyền động tách đồng thời các tiếp điểm. Khoảng hở tiếp điểm hình thành vùng cách ly giữa nguồn và tải, đồng thời cơ cấu ngắt tải hỗ trợ kiểm soát hồ quang phát sinh trong quá trình mở mạch. Sau khi xác minh mất điện bằng thiết bị đo phù hợp, tay xoay có thể được khóa để ngăn thao tác đóng điện ngoài ý muốn.

Ứng dụng phù hợp

• Tủ điều khiển bơm chữa cháy điện và cụm bơm công nghiệp có dòng tải phù hợp.
• Tủ phân phối cần cô lập đồng thời nhiều dây dẫn hoặc hai nhóm mạch bốn cực.
• Mạch nguồn của bộ khởi động trực tiếp, sao–tam giác hoặc khởi động mềm.
• Hệ thống phân phối điện công nghiệp, trạm kỹ thuật và dây chuyền sản xuất.
• Ứng dụng cô lập động cơ và thiết bị trước khi kiểm tra, sửa chữa hoặc thay thế.

Lưu ý lựa chọn và lắp đặt

• Katko KU 8160PW SV chỉ nên được lắp đặt và bảo dưỡng bởi nhân sự điện đã được đào tạo.
• Phải cắt nguồn, thực hiện khóa treo thẻ và xác nhận không còn điện trước khi chạm vào đầu cực hoặc tháo phụ kiện.
• Không lựa chọn cầu dao chỉ dựa trên công suất ghi trong tên sản phẩm; cần kiểm tra điện áp, dòng tải, cấp sử dụng, chế độ khởi động và yêu cầu phối hợp bảo vệ của động cơ thực tế.
• Siết đầu cực bằng dụng cụ có kiểm soát mô-men theo giá trị của nhà sản xuất để tránh phát nhiệt do lỏng mối nối hoặc hư hỏng đầu cực do siết quá lực.
• Cần giữ khoảng cách điện, lắp tấm ngăn pha hoặc nắp che đầu cực khi cấu trúc tủ và điều kiện vận hành yêu cầu.
• Thiết kế cuối cùng phải phù hợp với hồ sơ kỹ thuật, yêu cầu nghiệm thu PCCC và quy định điện áp dụng tại công trình.

4. Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Cầu dao cách ly Katko KU 8160PW SV chính hãng có thể liên hệ thietbicodien để được tư vấn kiểm tra cấu hình tám cực, dòng tải, điện áp hệ thống, phụ kiện đi kèm và phương án lắp đặt phù hợp với tủ bơm PCCC.

thietbicodien cam kết cung cấp sản phẩm đúng model, thông tin kỹ thuật minh bạch và hỗ trợ đối chiếu catalogue trước khi đặt hàng. Đội ngũ kỹ thuật có thể hỗ trợ lựa chọn MCCB hoặc cầu chì phía nguồn, phụ kiện che đầu cực, tấm ngăn pha và tiếp điểm phụ theo yêu cầu của từng dự án.

Câu hỏi thường gặp (FAQ)

Katko KU 8160PW SV là cầu dao cách ly hay MCCB?

Đây là cầu dao cắt tải và cách ly, không phải MCCB. Thiết bị có chức năng đóng cắt, cô lập mạch điện nhưng không tự bảo vệ quá tải hoặc ngắn mạch như MCCB.

KU 8160PW SV có bao nhiêu cực?

Model này có tám cực công suất, được tổ chức thành hai cụm bốn cực và liên động để đóng hoặc mở đồng thời bằng một tay xoay chung.

Cầu dao có phù hợp với động cơ bơm PCCC 90 kW không?

Nhà sản xuất công bố công suất làm việc của động cơ AC-23A tại 415 V là 90 kW. Tuy nhiên, việc lựa chọn cuối cùng còn phải dựa trên dòng định mức thực tế, phương pháp khởi động, điện áp nguồn, hệ số tải và khả năng phối hợp với thiết bị bảo vệ.

Có thể dùng KU 8160PW SV để khởi động và dừng bơm thường xuyên không?

Cầu dao có khả năng đóng cắt tải theo cấp sử dụng được công bố, nhưng trong tủ bơm PCCC, thiết bị thường được dùng làm điểm cô lập nguồn. Việc vận hành bơm thường xuyên nên do contactor, bộ khởi động hoặc bộ điều khiển chuyên dụng thực hiện.

Tám cực của cầu dao được đấu nối như thế nào?

Mỗi cụm bốn cực sử dụng các cặp tiếp điểm 1–2, 3–4, 5–6 và 7–8 theo sơ đồ Katko. Cực phía nguồn và phía tải phải được xác định thống nhất theo bản vẽ của tủ, không tự ý đánh lại thành một dãy cực khác khi chưa kiểm tra sơ đồ sản phẩm.

Cầu dao có cho phép khóa tại vị trí OFF không?

Tay xoay trực tiếp hỗ trợ khóa ở trạng thái OFF theo hướng dẫn lắp đặt, giúp thực hiện quy trình LOTO và hạn chế nguy cơ đóng điện ngoài ý muốn trong thời gian bảo trì.

Có cần lắp MCCB hoặc cầu chì phía trước cầu dao không?

Có. Thiết bị bảo vệ ngắn mạch phía trước là thành phần cần thiết vì KU 8160PW SV không thay thế chức năng bảo vệ của MCCB hoặc cầu chì. Thông số bảo vệ phải được xác định bằng tính toán và phối hợp chọn lọc của hệ thống.

Dây tiếp địa PE có đi qua cầu dao tám cực không?

Không. Dây PE phải được nối liên tục từ thanh tiếp địa đến vỏ tủ và khung động cơ, không được đóng cắt qua các tiếp điểm công suất của cầu dao.
