Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 6200W SV (6P 200A 110kW)

1. Cầu dao cách ly Katko KU 6200W SV – Giới thiệu và nguồn gốc thương hiệu

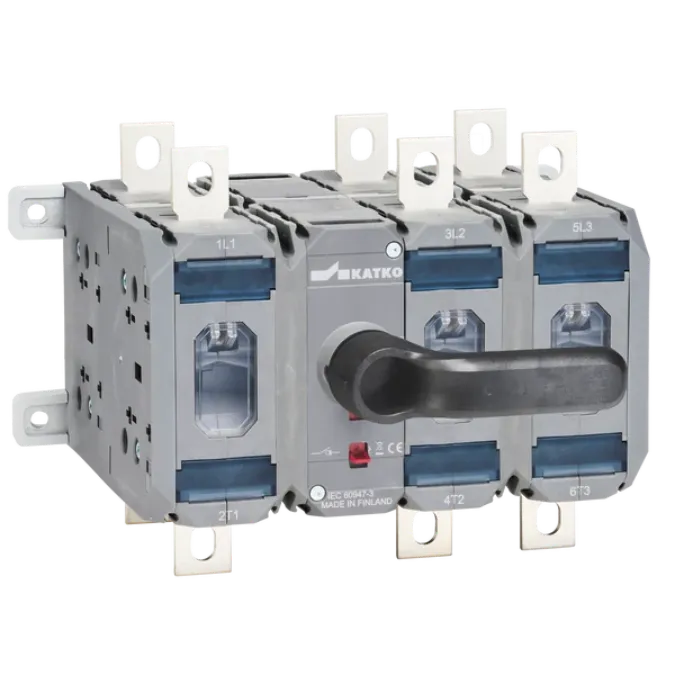

Cầu dao cách ly Katko KU 6200W SV là cầu dao cắt tải thuộc dòng LoadSafe, có cấu hình 6 cực, dòng làm việc 200A và tay vận hành trực tiếp. Thiết bị được thiết kế để đóng, cắt và cô lập mạch điện công suất trong tủ phân phối, tủ điều khiển động cơ và đặc biệt phù hợp với những hệ thống cần ngắt đồng thời sáu dây dẫn của mạch động lực.

KATKO là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan, phát triển các dòng cầu dao cắt tải, cầu dao an toàn, cầu dao chuyển nguồn và phụ kiện lắp đặt cho môi trường công nghiệp. Hãng tự sản xuất các giải pháp đóng cắt tại nhà máy ở Phần Lan và Ba Lan, kết hợp tự động hóa nhằm duy trì chất lượng sản phẩm ổn định.

Model KU 6200W SV được KATKO công bố là cầu dao cắt tải 6 x 200A có tay xoay trực tiếp. Ở điện áp 415V, thiết bị có công suất vận hành động cơ ba pha danh định 110kW theo cấp sử dụng AC-23A, phù hợp với yêu cầu cô lập nguồn cho tủ bơm chữa cháy và nhiều tải động cơ công suất lớn.

2. Ưu điểm và tính năng nổi bật của Katko KU 6200W SV

Cấu hình kỹ thuật chính

Hạng mục	Thông tin
Loại thiết bị	Cầu dao cắt tải dạng xoay
Model	KU 6200W SV
Số cực	6 cực
Dòng làm việc AC-23A tại 415V	200A
Công suất động cơ ba pha AC-23A tại 415V	110kW
Điện áp cách điện danh định Ui	1000V
Dòng nhiệt danh định Ith	250A
Độ bền cơ khí	16.000 lần vận hành
Cỡ cáp dùng cho giá trị danh định	95mm²
Bu lông đầu cực	M8
Mô-men siết đầu cực	15–22Nm
Kiểu vận hành	Tay xoay trực tiếp

Các giá trị trong bảng được đối chiếu từ dữ liệu kỹ thuật chính thức của KATKO dành cho cầu dao 6P 200A KU 6200W SV.

Những lợi ích đáng chú ý

• Đóng cắt đồng bộ sáu cực, giúp cô lập đồng thời toàn bộ các dây dẫn được đưa qua thiết bị.
• Tay vận hành trực tiếp cho phép chuyển trạng thái ON–OFF rõ ràng ngay tại vị trí lắp cầu dao.
• Có thể khóa tay vận hành tại vị trí OFF bằng tối đa ba ổ khóa, hỗ trợ quy trình khóa và treo thẻ an toàn LOTO khi bảo trì.
• Cơ cấu liên động cơ khí bảo đảm các tiếp điểm công suất chuyển trạng thái đồng thời.
• Có thể lắp thêm tiếp điểm phụ tương thích để truyền tín hiệu trạng thái về PLC, đèn báo hoặc mạch giám sát của tủ.
• Phù hợp với các ứng dụng đóng cắt tải nặng, cô lập động cơ và hệ thống phân phối điện công nghiệp.

Hướng dẫn lắp đặt của dòng KU 200–250A thể hiện tay xoay trực tiếp, ba vị trí khóa tại OFF, phụ kiện tiếp điểm phụ và yêu cầu siết đầu cực M8 với mô-men 15–22Nm.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Cầu dao cách ly cho tủ bơm PCCC có nhiệm vụ tạo điểm đóng cắt và cô lập bằng cơ khí giữa nguồn điện với mạch động lực phía sau. Với sáu cực công suất, KU 6200W SV phù hợp cho cấu hình cần ngắt đồng thời sáu dây dẫn, chẳng hạn hai nhánh điện ba pha hoặc sáu đầu dây động cơ theo thiết kế cụ thể của tủ.

Thiết bị không thay thế MCCB, cầu chì hoặc thiết bị bảo vệ ngắn mạch. Phía trước cầu dao cần có thiết bị bảo vệ được lựa chọn theo dòng tải, dòng ngắn mạch dự kiến, tiết diện dây dẫn và yêu cầu phối hợp bảo vệ của hệ thống.

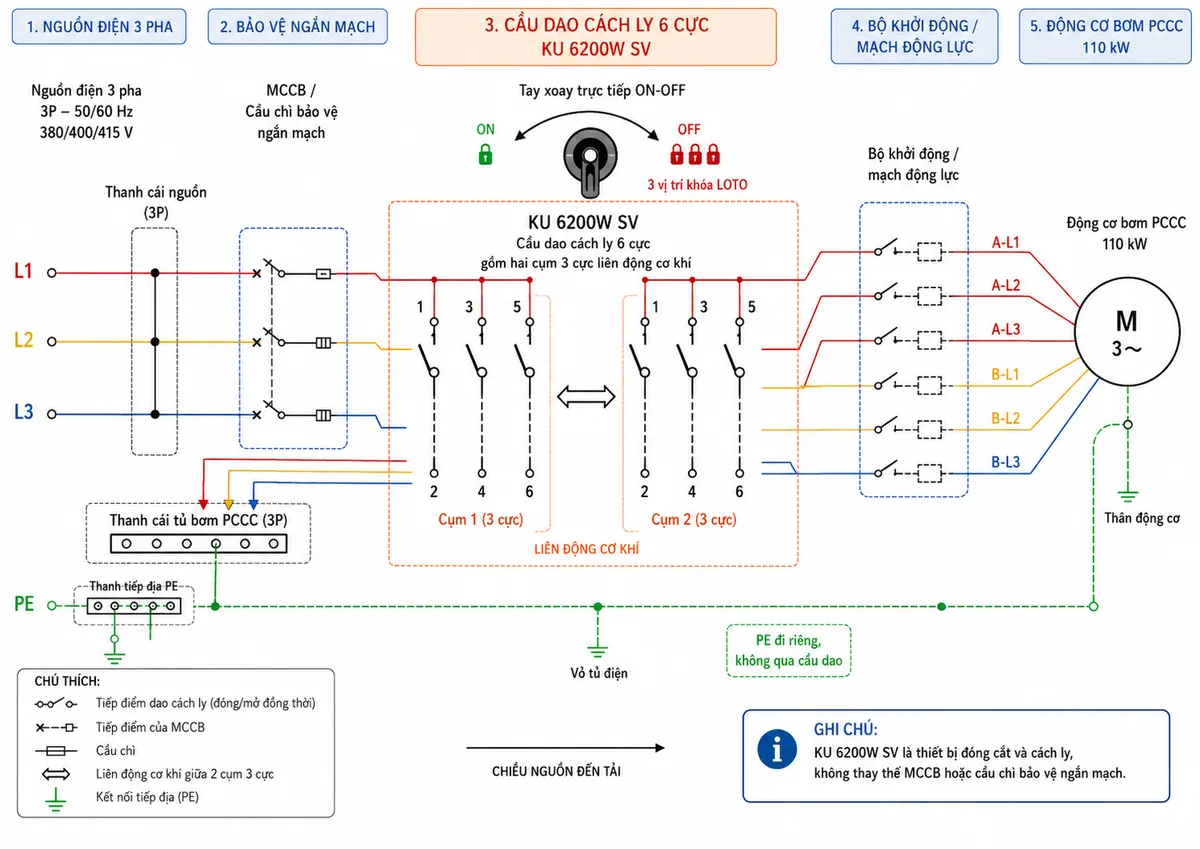

Sơ đồ đấu dây và kết nối

KU 6200W SV gồm hai cụm ba cực được liên động cơ khí. Theo sơ đồ kết nối của KATKO, mỗi cụm có ba cặp đầu cực 1–2, 3–4 và 5–6; cả hai cụm được điều khiển đồng thời bởi cùng cơ cấu vận hành.

Trong tủ bơm, nguồn sau MCCB hoặc cầu chì bảo vệ được đưa vào các đầu cực phía nguồn; sáu đầu cực phía ra được nối đến bộ khởi động hoặc mạch động lực của động cơ bơm. Dây PE phải nối trực tiếp với thanh tiếp địa, vỏ tủ và thân động cơ, không đi qua tiếp điểm của cầu dao.

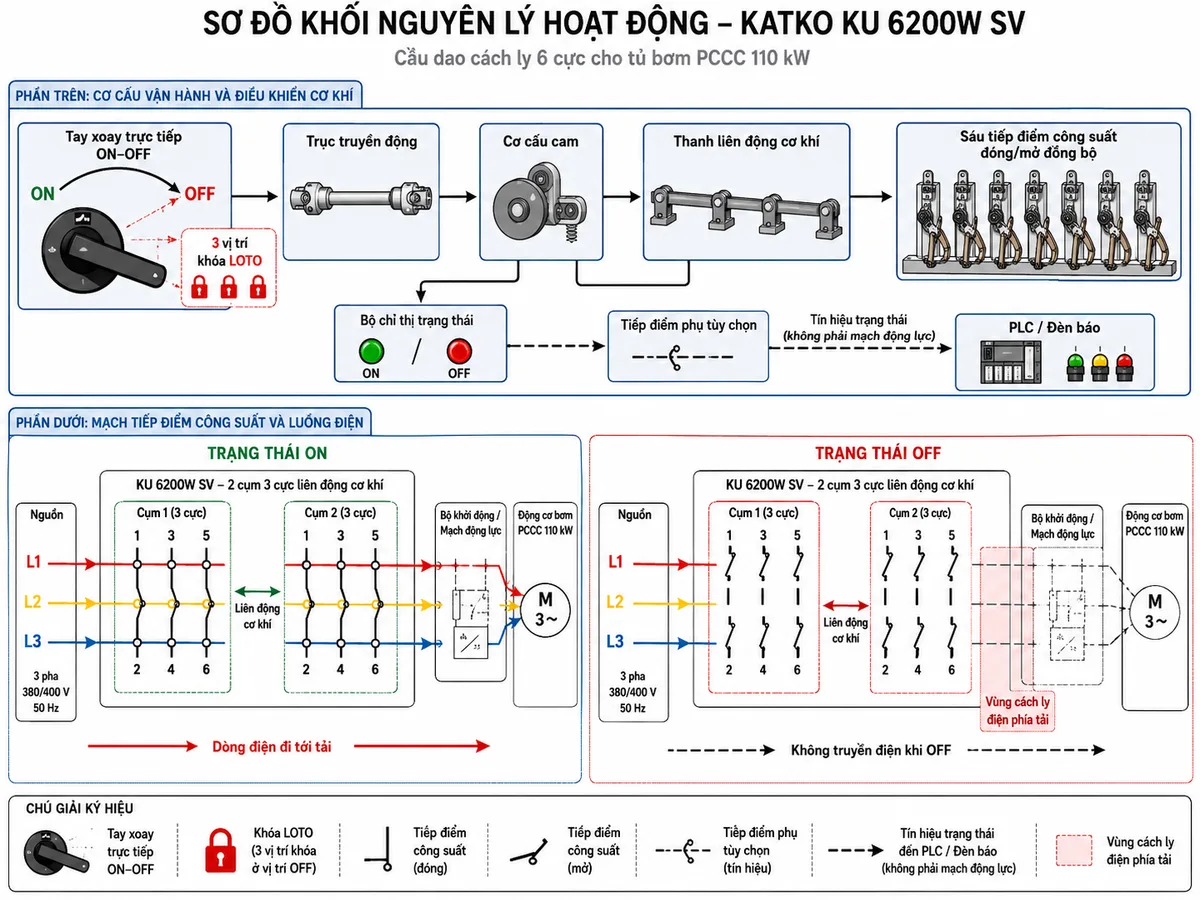

Nguyên lý hoạt động

Khi người vận hành xoay tay cầm sang vị trí ON, chuyển động cơ khí được truyền đến cơ cấu cam và thanh liên động. Sáu tiếp điểm công suất đóng đồng thời, tạo đường dẫn điện liên tục từ các đầu cực nguồn sang các đầu cực tải.

Khi xoay về OFF, cơ cấu vận hành mở đồng thời cả sáu tiếp điểm, cắt dòng tải và tạo trạng thái cô lập cho mạch phía sau. Tay xoay có thể được khóa tại OFF để ngăn đóng điện ngoài ý muốn trong thời gian kiểm tra, sửa chữa hoặc bảo dưỡng. Nếu lắp tiếp điểm phụ, tín hiệu ON–OFF có thể được đưa về mạch điều khiển mà không mang dòng công suất của động cơ.

Ứng dụng phù hợp

• Tủ điều khiển và tủ cách ly nguồn cho bơm chữa cháy công suất lớn.
• Mạch động lực động cơ có sáu đầu dây cần được cô lập đồng thời.
• Tủ phân phối điện công nghiệp sử dụng hai nhánh ba pha liên động.
• Hệ thống HVAC, xử lý nước, trạm bơm và dây chuyền sản xuất.
• Vị trí cần khóa nguồn bằng quy trình LOTO trước khi bảo trì thiết bị.

Lưu ý khi lựa chọn và lắp đặt

• Đối chiếu dòng làm việc, điện áp, cấp sử dụng và công suất động cơ với hồ sơ thiết kế của tủ.
• Không lựa chọn chỉ dựa trên công suất 110kW; cần kiểm tra điện áp vận hành và đặc tính tải thực tế.
• Siết đầu cực đúng mô-men quy định và kiểm tra lại sau giai đoạn vận hành ban đầu.
• Sử dụng đầu nối phù hợp khi đấu cáp nhôm; kiểm tra bán kính uốn và khoảng cách cách điện trong tủ.
• Chỉ lắp đặt, đấu nối và bảo dưỡng khi mạch đã được xác nhận hết điện bởi nhân sự có chuyên môn.

KATKO yêu cầu việc lắp đặt và bảo trì phải do nhân sự được đào tạo thực hiện, đồng thời khu vực làm việc phải được khử điện trước khi kết nối thiết bị.

4. Cam kết và nơi mua Katko KU 6200W SV chính hãng

Khi mua Katko KU 6200W SV chính hãng, khách hàng cần kiểm tra đúng model, số cực, dòng định mức, kiểu tay vận hành và phụ kiện đi kèm. Việc lựa chọn đúng cấu hình giúp cầu dao tương thích với thiết kế tủ bơm PCCC, hạn chế phát sinh khi lắp đặt và bảo đảm khả năng cô lập toàn bộ mạch động lực.

Để nhận báo giá, tư vấn phụ kiện, kiểm tra khả năng tương thích và đặt mua đúng cầu dao cách ly 6P 200A cho bơm PCCC 110kW, hãy liên hệ mua hàng chính hãng tại thietbicodien.

Câu hỏi thường gặp về Katko KU 6200W SV

Katko KU 6200W SV là cầu dao cách ly hay thiết bị bảo vệ?

Đây là cầu dao cắt tải và cách ly sáu cực. Thiết bị dùng để đóng, cắt và cô lập mạch điện, không thay thế MCCB hoặc cầu chì bảo vệ quá dòng và ngắn mạch.

KU 6200W SV có bao nhiêu cực?

Model này có sáu cực công suất, được bố trí thành hai cụm ba cực liên động cơ khí và vận hành đồng thời bằng một tay xoay trực tiếp.

Cầu dao có phù hợp với động cơ bơm PCCC 110kW không?

KATKO công bố công suất vận hành động cơ ba pha của KU 6200W SV là 110kW tại 415V theo cấp sử dụng AC-23A. Kỹ sư thiết kế vẫn phải kiểm tra điện áp thực tế, dòng động cơ, phương thức khởi động và yêu cầu phối hợp bảo vệ trước khi lựa chọn.

Tay xoay của KU 6200W SV có khóa LOTO được không?

Có. Hướng dẫn lắp đặt của dòng KU 200–250A thể hiện tay vận hành có ba vị trí gắn ổ khóa khi cầu dao ở trạng thái OFF, hỗ trợ ngăn đóng điện ngoài ý muốn trong quá trình bảo trì.

Có thể lắp tiếp điểm phụ cho cầu dao không?

Có thể lắp tiếp điểm phụ tương thích để giám sát trạng thái hoặc truyền tín hiệu về PLC, đèn báo và mạch điều khiển. Tiếp điểm phụ chỉ dùng cho mạch tín hiệu, không dùng để cấp trực tiếp cho động cơ.

Đầu cực của KU 6200W SV cần siết với mô-men bao nhiêu?

Đầu cực sử dụng bu lông M8 và mô-men siết được KATKO công bố là 15–22Nm. Cần sử dụng dụng cụ siết có kiểm soát lực và tuân thủ hướng dẫn lắp đặt.

Vì sao dây PE không được đấu qua cầu dao sáu cực?

Dây PE là dây bảo vệ an toàn và cần duy trì kết nối liên tục giữa thanh tiếp địa, vỏ tủ và thân động cơ. PE không được đóng cắt cùng các dây dẫn mang điện của mạch động lực.
