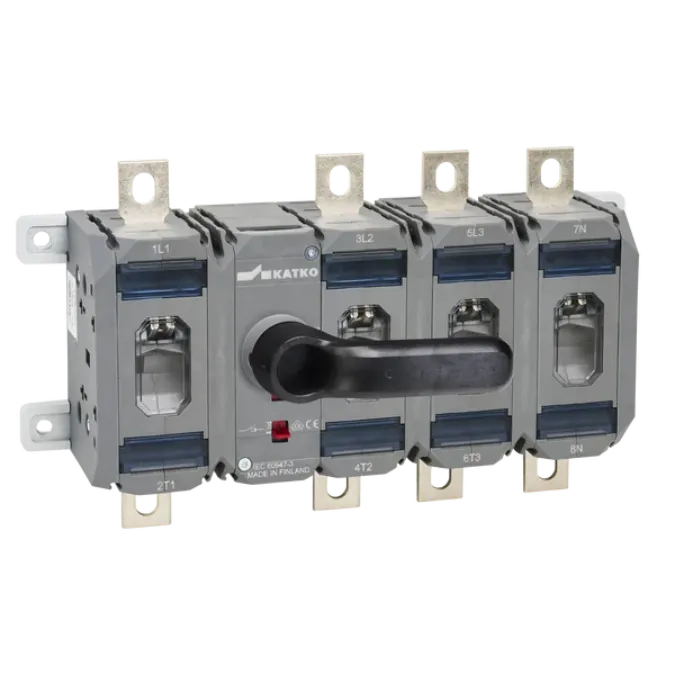

Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4250W SV (4P 250A 132kW)

1) Giới thiệu & nguồn gốc thương hiệu – Cầu dao cách ly Katko KU 4250W SV

Cầu dao cách ly Katko KU 4250W SV là thiết bị đóng cắt tải dạng xoay, cấu hình 4 cực, dòng định mức 250 A, được sử dụng làm điểm đóng cắt và cách ly nguồn trong tủ điện công nghiệp. Với khả năng vận hành động cơ 3 pha đến 132 kW tại 415 V theo cấp sử dụng AC-23A, sản phẩm phù hợp để tích hợp trong tủ điều khiển bơm, trong đó có tủ bơm PCCC 4P 250A khi các thông số thiết kế đáp ứng yêu cầu của hệ thống.

Thương hiệu Katko của Phần Lan

Katko là doanh nghiệp gia đình trong ngành thiết bị điện của Phần Lan, có lịch sử phát triển từ năm 1938 và hơn tám thập kỷ kinh nghiệm về thiết bị đóng cắt, cách ly nguồn và giải pháp kết nối điện. Katko tự tổ chức sản xuất tại các nhà máy ở Phần Lan và Ba Lan, đồng thời cung cấp sản phẩm cho nhiều thị trường công nghiệp trên thế giới.

Sản phẩm KU 4250W SV thuộc dòng LoadSafe của Katko và được xác định chính thức là “Load Break Switch 4x250A with direct handle”, tức cầu dao cắt tải bốn cực, vận hành bằng tay xoay trực tiếp. Thiết bị có mã sản phẩm Katko 20534, cấu tạo dành cho các mạng phân phối điện và mạch động lực cần thao tác đóng cắt chắc chắn, trực quan.

Thông số kỹ thuật chính

Các thông số dưới đây được tổng hợp từ trang sản phẩm và datasheet chính thức của Katko. Khi thiết kế tủ điện, cần đối chiếu lại tài liệu đi kèm lô hàng và điều kiện vận hành thực tế.

Thông số	Giá trị
Model	KU 4250W SV
Mã sản phẩm Katko	20534
Loại thiết bị	Cầu dao cắt tải dạng xoay, tay xoay trực tiếp
Số cực	4 cực
Dòng vận hành AC-22A tại 415 V	250 A
Dòng vận hành AC-22A tại 690 V	250 A
Dòng vận hành AC-23A tại 415 V	250 A
Công suất động cơ AC-23A tại 415 V	132 kW, động cơ lồng sóc 3 pha 1500 vòng/phút
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng nhiệt định mức Ith	315 A
Tiết diện cáp danh định	120 mm²
Bu lông đầu cực	M8
Mô-men siết đầu cực tối đa	15–22 N·m
Độ bền cơ khí	16.000 lần thao tác
Độ bền điện	2.000 lần thao tác
Kích thước cao × rộng × sâu	113 × 192 × 150 mm
Khối lượng tịnh	1,9119 kg
Xuất xứ theo thông tin sản phẩm	Phần Lan

2) Ưu điểm và tính năng nổi bật

Đóng cắt đồng thời bốn cực

Cấu hình cầu dao cách ly 4P 250A cho phép bốn tiếp điểm công suất được điều khiển đồng bộ. Trong mạng điện ba pha bốn dây, ba cực có thể sử dụng cho L1, L2, L3 và cực thứ tư dùng để đóng cắt dây trung tính N khi phương án thiết kế yêu cầu cách ly cả trung tính.

Khả năng cắt tải cho mạch động cơ

Khác với thiết bị cách ly chỉ dùng khi mạch không tải, Katko xác định model này là load break switch. Thiết bị có dòng vận hành AC-23A 250 A tại 415 V và công suất động cơ tham chiếu 132 kW, phù hợp với các mạch động lực có tải cảm như bộ khởi động và động cơ bơm khi được lựa chọn, lắp đặt đúng thông số.

Tay xoay trực tiếp, trạng thái vận hành rõ ràng

Phiên bản SV được cung cấp với tay xoay ON/OFF trực tiếp trên thân cầu dao. Cơ cấu xoay giúp người vận hành chuyển trạng thái dứt khoát và quan sát vị trí đóng hoặc mở của thiết bị. Đây không phải cấu hình tay xoay xuyên cửa kèm trục nối mặc định, vì vậy cần kiểm tra phương án bố trí trước khi gia công mặt tủ.

Hỗ trợ khóa cách ly khi bảo trì

Hướng dẫn lắp đặt của Katko thể hiện tay xoay LKX100 và khả năng khóa tại vị trí OFF bằng tối đa ba ổ khóa. Tính năng này hỗ trợ triển khai khóa an toàn LOTO, hạn chế việc đóng điện ngoài ý muốn trong quá trình kiểm tra, sửa chữa hoặc bảo dưỡng bơm.

Đầu cực phù hợp với dòng điện lớn

Thiết bị sử dụng đầu cực bu lông M8, tiết diện cáp danh định 120 mm² và mô-men siết được Katko công bố trong khoảng 15–22 N·m. Việc lựa chọn dây dẫn, đầu cốt, biện pháp chống rung và bán kính uốn cáp vẫn phải được tính toán theo dòng tải, nhiệt độ tủ, phương pháp lắp đặt và tiêu chuẩn của dự án.

Thiết kế cho mạng điện công nghiệp

Cầu dao cắt tải Katko 250A có điện áp cách điện định mức 1000 V, điện áp chịu xung 12 kV và độ bền cơ khí 16.000 lần thao tác. Các đặc tính này đáp ứng nhu cầu đóng cắt, phân đoạn và cô lập mạch điện trong tủ phân phối, tủ điều khiển động cơ và hệ thống phụ tải công nghiệp.

3) Chức năng, nguyên lý hoạt động và ứng dụng

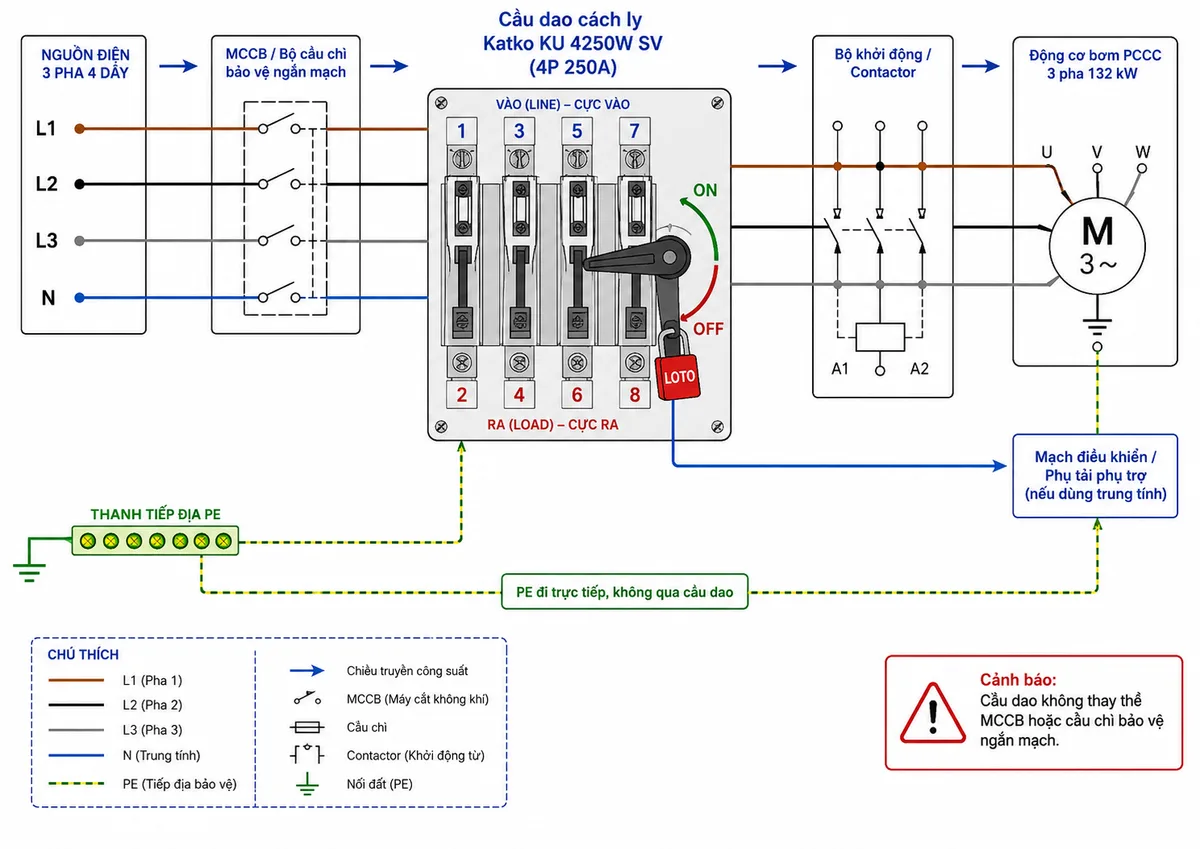

Sơ đồ đấu dây trong tủ bơm PCCC

Trong một phương án đấu nối điển hình, nguồn ba pha bốn dây L1-L2-L3-N được đưa qua MCCB hoặc cầu chì có chức năng bảo vệ ngắn mạch trước khi đi vào cầu dao. Các dây nguồn lần lượt nối vào cực 1-3-5-7; các cực ra tương ứng là 2-4-6-8. Ba pha đầu ra cấp cho bộ khởi động động cơ, còn cực trung tính đầu ra có thể cấp cho mạch điều khiển hoặc phụ tải một pha nếu thiết kế sử dụng dây N. Sơ đồ chính thức của Katko xác nhận bốn cặp tiếp điểm là 1-2, 3-4, 5-6 và 7-8.

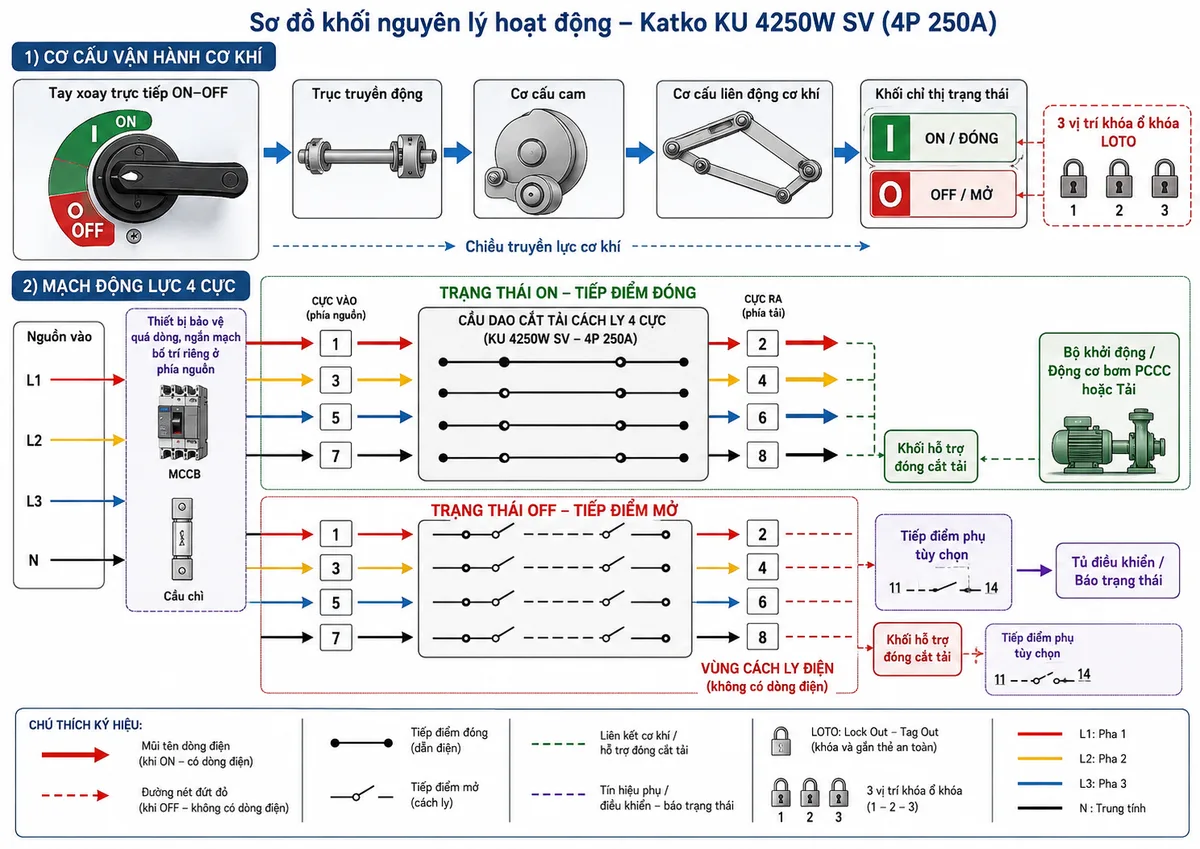

Nguyên lý đóng cắt và cách ly

Khi xoay tay vận hành sang ON, cơ cấu cơ khí bên trong truyền chuyển động đến cả bốn bộ tiếp điểm, làm đóng đồng thời các cặp 1-2, 3-4, 5-6 và 7-8. Dòng điện từ nguồn được truyền qua cầu dao tới bộ khởi động và các mạch phía tải.

Khi xoay về OFF, bốn cặp tiếp điểm được mở đồng bộ, ngắt đường dẫn điện giữa nguồn và tải. Sau khi thực hiện đầy đủ quy trình kiểm tra hết điện, người bảo trì có thể khóa tay xoay ở OFF để duy trì trạng thái cách ly. Cầu dao có chức năng cắt dòng vận hành trong giới hạn định mức nhưng không tự phát hiện hoặc loại trừ quá tải, ngắn mạch như MCCB, cầu chì hay rơ-le bảo vệ động cơ.

Ứng dụng trong hệ thống bơm chữa cháy

• Làm cầu dao tổng tủ bơm PCCC để đóng cắt và cách ly mạch động lực trong phạm vi định mức.
• Cách ly nguồn trước bộ khởi động trực tiếp, khởi động sao–tam giác, contactor hoặc giải pháp khởi động được phê duyệt cho động cơ bơm.
• Cắt đồng thời ba pha và dây trung tính trong hệ thống ba pha bốn dây khi hồ sơ thiết kế yêu cầu.
• Tạo điểm khóa LOTO phục vụ bảo dưỡng động cơ, kiểm tra đầu cáp, thay contactor hoặc sửa chữa tủ điện.
• Ứng dụng trong tủ phân phối, tủ điều khiển động cơ, hệ thống cấp nước, HVAC, dây chuyền sản xuất và các phụ tải công nghiệp có yêu cầu cách ly nguồn rõ ràng.

Lưu ý khi lựa chọn và lắp đặt

Mức 132 kW là công suất động cơ được Katko công bố tại 415 V, cấp sử dụng AC-23A và điều kiện động cơ lồng sóc 3 pha 1500 vòng/phút. Không nên lựa chọn cầu dao chỉ dựa trên công suất ghi trên động cơ; kỹ sư cần kiểm tra dòng định mức, dòng khởi động, điện áp, chế độ vận hành, nhiệt độ trong tủ, phối hợp bảo vệ ngắn mạch và yêu cầu của hồ sơ PCCC.

Dây PE không được đóng cắt qua cực thứ tư mà phải duy trì liên tục đến thanh tiếp địa, vỏ tủ và vỏ động cơ. Trước khi đấu nối hoặc bảo trì, phải cô lập nguồn phía trước, xác nhận hết điện bằng thiết bị đo phù hợp và chỉ để nhân sự đã được đào tạo thực hiện công việc. Đây cũng là cảnh báo an toàn được Katko nêu trong hướng dẫn lắp đặt của dòng KU 200–250 A.

Trong hệ thống chữa cháy, việc chuyển cầu dao sang OFF có thể làm mất trạng thái sẵn sàng của bơm. Mọi thao tác phải tuân thủ quy trình vận hành, phân quyền, biển cảnh báo và yêu cầu nghiệm thu của công trình; không tự ý cách ly tủ bơm khi hệ thống đang ở chế độ trực chiến.

4) Cam kết và nơi mua hàng

Khách hàng cần mua Katko KU 4250W SV chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng cấu hình 4P 250A, kiểm tra tài liệu kỹ thuật, tình trạng hàng hóa và phụ kiện phù hợp với phương án lắp tủ.

thietbicodien hỗ trợ đối chiếu model, thông số dòng tải, công suất động cơ, kiểu tay vận hành và yêu cầu đấu nối trước khi báo giá. Sản phẩm được cung cấp theo đúng mã hàng, kèm chính sách bảo hành và chứng từ hàng hóa theo điều kiện của đơn hàng.

Câu hỏi thường gặp (FAQ)

Katko KU 4250W SV là cầu dao cách ly hay cầu dao cắt tải?

Katko phân loại KU 4250W SV là load break switch, tức cầu dao cắt tải kiêm cách ly. Thiết bị có thể đóng cắt dòng vận hành trong phạm vi định mức và tạo khoảng cách ly mạch điện khi chuyển sang OFF.

KU 4250W SV có bao nhiêu cực?

Thiết bị có bốn cực công suất vận hành đồng thời. Trong mạng ba pha bốn dây, bốn cực thường được bố trí cho L1, L2, L3 và N; dây PE phải đi riêng và không được đóng cắt qua cầu dao.

Thiết bị có sử dụng được cho động cơ bơm PCCC 132 kW không?

Datasheet công bố công suất vận hành động cơ 132 kW tại 415 V, AC-23A, với động cơ lồng sóc 3 pha 1500 vòng/phút. Tuy nhiên, khả năng sử dụng cho một bơm cụ thể còn phụ thuộc vào dòng trên nhãn động cơ, phương thức khởi động, điều kiện lắp đặt và kết quả tính toán phối hợp bảo vệ.

Các cực đấu dây của KU 4250W SV được đánh số như thế nào?

Bốn cặp tiếp điểm chính được đánh số 1-2, 3-4, 5-6 và 7-8. Thông thường, các cực 1-3-5-7 được dùng làm phía nguồn và 2-4-6-8 làm phía tải, phù hợp với sơ đồ kết nối do Katko cung cấp.

KU 4250W SV có thay thế MCCB bảo vệ ngắn mạch được không?

Không. Đây là thiết bị đóng cắt và cách ly, không phải bộ bảo vệ quá dòng tự động. Tủ điện vẫn cần MCCB, cầu chì hoặc thiết bị bảo vệ ngắn mạch phù hợp ở phía nguồn, đồng thời phải có giải pháp bảo vệ quá tải và mất pha cho động cơ theo thiết kế.

Tay xoay của model SV có lắp ngoài cửa tủ không?

Model này được Katko mô tả là phiên bản tay xoay trực tiếp, nghĩa là tay vận hành gắn trên thân cầu dao. Nếu cần thao tác từ mặt ngoài cửa tủ, phải kiểm tra và lựa chọn cấu hình trục nối, tay xoay cửa hoặc phiên bản sản phẩm phù hợp; không nên mặc định rằng phụ kiện xuyên cửa đã đi kèm.

Cầu dao có khóa LOTO được không?

Có. Hướng dẫn lắp đặt của Katko cho dòng KU 200–250 A thể hiện khả năng bố trí ba ổ khóa tại vị trí OFF của tay xoay trực tiếp. Cần sử dụng ổ khóa và quy trình LOTO phù hợp với quy định an toàn tại công trình.

Khi nào nên chọn cầu dao bốn cực thay vì ba cực?

Cấu hình bốn cực phù hợp khi hệ thống ba pha có dây trung tính và yêu cầu cách ly đồng thời cả ba pha lẫn N. Nếu tủ chỉ cấp cho động cơ ba pha không sử dụng trung tính, kỹ sư cần đối chiếu sơ đồ hệ thống và quy định dự án để quyết định cấu hình phù hợp.
