Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4315 SV (4P 315A 160kW)

1) Cầu dao cách ly Katko KU 4315 SV 4P 315A 160kW – giới thiệu và nguồn gốc thương hiệu

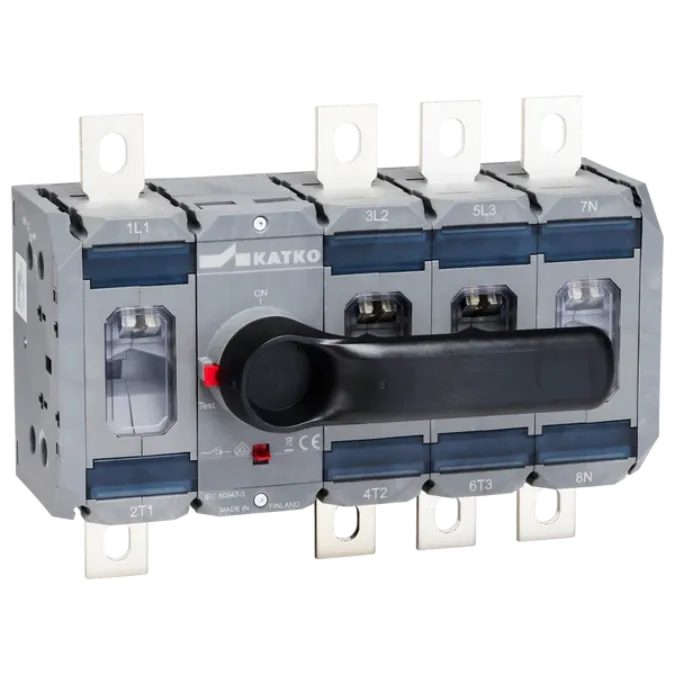

Cầu dao cách ly Katko KU 4315 SV là cầu dao cắt tải thuộc dòng LoadSafe KU, được thiết kế để đóng cắt và cô lập nguồn điện trong tủ phân phối, tủ động lực và tủ điều khiển bơm PCCC. Thiết bị sử dụng tay xoay trực tiếp, điều khiển đồng bộ các cực công suất nhằm tạo trạng thái ON hoặc OFF rõ ràng khi vận hành và bảo trì hệ thống.

KATKO là thương hiệu thiết bị điện có nguồn gốc từ Phần Lan, với lịch sử phát triển bắt đầu từ năm 1938. Doanh nghiệp chuyên nghiên cứu và sản xuất cầu dao an toàn, cầu dao cắt tải, cầu dao chuyển nguồn, cầu dao cầu chì và các giải pháp kết nối điện công nghiệp. Các giải pháp của KATKO được sản xuất tại hệ thống nhà máy của hãng ở Phần Lan và Ba Lan, phục vụ nhiều lĩnh vực như phân phối điện, công nghiệp chế tạo, xử lý nước, năng lượng và hạ tầng kỹ thuật.

Model KU 4315 SV thuộc nhóm cầu dao cắt tải công suất lớn dành cho những ứng dụng cần khả năng vận hành ổn định, thao tác trực quan và cô lập điện an toàn. Trong hệ thống bơm chữa cháy, sản phẩm có thể được bố trí làm điểm ngắt cách ly nguồn cho mạch động lực khi cấu hình thiết bị phù hợp với bản vẽ thiết kế và tiêu chuẩn áp dụng của dự án.

2) Ưu điểm và tính năng nổi bật của Katko KU 4315 SV

• Cầu dao cắt tải 4 cực cho phép đóng hoặc ngắt đồng thời các dây dẫn của mạch điện, phù hợp với sơ đồ phân phối bốn dây hoặc ứng dụng cần cô lập thêm dây trung tính.
• Tay xoay trực tiếp ON/OFF được lắp ngay trên thân thiết bị, giúp thao tác nhanh tại vị trí đặt cầu dao mà không cần cơ cấu tay nắm kéo dài ra cửa tủ.
• Cơ cấu truyền động cơ khí liên động giúp các tiếp điểm công suất chuyển trạng thái đồng bộ, hạn chế tình trạng một cực đóng hoặc mở không đúng trình tự.
• Tay xoay hỗ trợ khóa ở vị trí OFF bằng tối đa ba ổ khóa, thuận tiện triển khai quy trình khóa và treo thẻ LOTO trong quá trình sửa chữa, kiểm tra hoặc bảo dưỡng.
• Kết cấu mô-đun cho phép bổ sung tiếp điểm phụ, nắp che đầu cực và vách ngăn pha tương thích khi hệ thống cần tín hiệu giám sát hoặc tăng cường bảo vệ khu vực đấu nối.
• Dòng LoadSafe KU sử dụng vật liệu nhựa kỹ thuật V0 không halogen, có khả năng tái chế và được phát triển cho môi trường điện công nghiệp yêu cầu độ tin cậy cao.
• Phù hợp làm cầu dao tổng, cầu dao bảo trì hoặc điểm cô lập nguồn trước bộ khởi động động cơ, contactor và các cụm điều khiển tải công suất lớn.

Thông số kỹ thuật chính theo tài liệu KATKO

Hạng mục	Giá trị
Model	KU 4315 SV
Mã sản phẩm của hãng	30031
Loại thiết bị	Load break switch – cầu dao cắt tải
Dòng sản phẩm	LoadSafe KU
Số cực	4
Kiểu vận hành	Tay xoay trực tiếp
Dòng làm việc AC-21A tại 415 V, 500 V và 690 V	315 A
Dòng làm việc AC-22A tại 415 V, 500 V và 690 V	315 A
Dòng làm việc AC-23A tại 415 V, 500 V và 690 V	315 A
Công suất động cơ AC-23A tại 415 V	160 kW
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Tiết diện cáp danh định tham chiếu	185 mm²
Kích thước bu-lông đầu cực	M10
Mô-men siết đầu cực tối đa	30–44 Nm
Độ bền điện	2000 lần thao tác
Độ bền cơ khí	10000 lần thao tác
Kích thước rộng × cao × sâu	248 × 100 × 185 mm
Khối lượng tịnh	3,0058 kg

Các thông số lựa chọn cuối cùng cần được đối chiếu với datasheet hiện hành, sơ đồ tủ điện, dòng làm việc thực tế, cấp điện áp, phương pháp khởi động động cơ và mức dòng ngắn mạch tại vị trí lắp đặt.

3) Chức năng, nguyên lý hoạt động và ứng dụng của KU 4315 SV

Chức năng đóng cắt và cô lập nguồn

Chức năng chính của cầu dao cách ly 4P Katko KU 4315 SV là tạo một điểm đóng cắt bằng cơ khí giữa nguồn điện và phần tải phía sau. Khi tay xoay ở vị trí ON, các tiếp điểm chính được đóng đồng thời để cấp điện tới bộ khởi động hoặc mạch động lực. Khi chuyển sang OFF, các tiếp điểm mở đồng bộ, tách phần tải khỏi nguồn và tạo điều kiện thực hiện công việc bảo trì an toàn.

Thiết bị là cầu dao cắt tải và cô lập điện, không thay thế chức năng bảo vệ quá tải, ngắn mạch hoặc mất pha của MCCB, cầu chì, rơ-le bảo vệ động cơ hay bộ điều khiển bơm. Hệ thống phải có thiết bị bảo vệ phía trước và các chức năng bảo vệ động cơ được lựa chọn theo hồ sơ thiết kế.

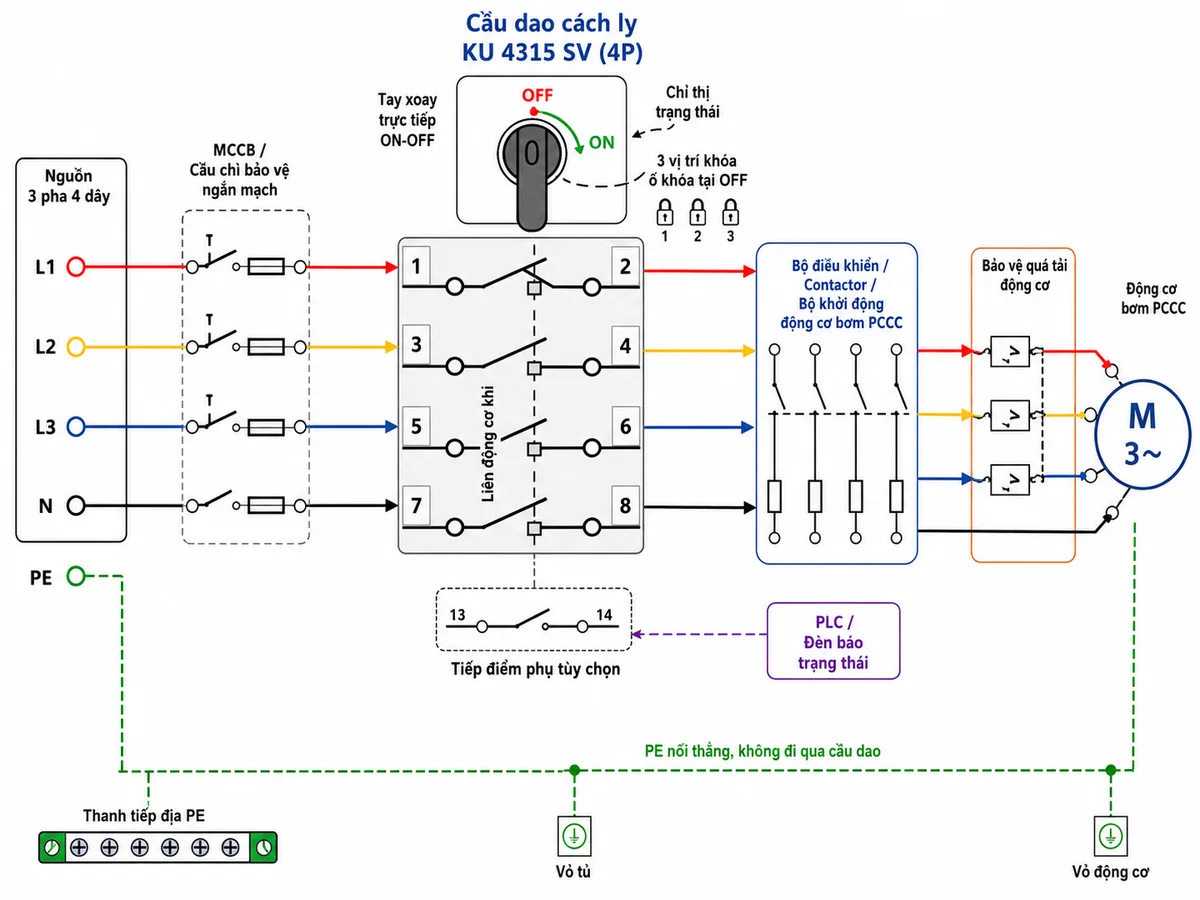

Sơ đồ đấu dây điển hình trong tủ bơm PCCC

Với sơ đồ nguồn ba pha bốn dây, các dây nguồn được đưa qua MCCB hoặc bộ cầu chì bảo vệ trước khi đấu vào các đầu cực phía nguồn của cầu dao. Các đầu cực phía tải được nối đến bộ khởi động, contactor hoặc bộ điều khiển động cơ bơm. Dây PE phải được nối liên tục đến thanh tiếp địa, vỏ tủ và vỏ động cơ, không đi qua tiếp điểm của cầu dao.

Việc đấu dây phải được thực hiện bởi nhân sự chuyên môn khi toàn bộ khu vực đã được xác nhận mất điện. Cáp, đầu cos, bu-lông, khoảng cách điện, vách ngăn pha và mô-men siết đầu cực phải tuân theo tài liệu lắp đặt của KATKO và yêu cầu của nhà chế tạo tủ điện.

Nguyên lý hoạt động

Khi người vận hành xoay tay cầm sang ON, lực cơ học được truyền tới cơ cấu đóng cắt chung. Cơ cấu này điều khiển đồng thời bốn bộ tiếp điểm, tạo đường dẫn điện liên tục từ các cực nguồn sang các cực tải. Cách liên động cơ khí giúp trạng thái của các cực chính nhất quán trong suốt quá trình thao tác.

Khi tay xoay được chuyển sang OFF, cơ cấu tác động mở toàn bộ tiếp điểm công suất và cách ly phần tải. Sau khi xác minh thiết bị đã ở đúng vị trí OFF, người bảo trì có thể lắp ổ khóa LOTO vào tay xoay để hạn chế nguy cơ người khác đóng điện ngoài ý muốn. Tiếp điểm phụ tùy chọn có thể được sử dụng để đưa tín hiệu trạng thái về PLC, hệ thống giám sát hoặc mạch đèn báo của tủ.

Ứng dụng trong hệ thống bơm chữa cháy và điện công nghiệp

Cầu dao cách ly cho tủ bơm PCCC có thể được bố trí tại đầu vào mạch động lực để hỗ trợ cô lập nguồn khi kiểm tra contactor, bộ khởi động, thanh cái, dây dẫn hoặc động cơ. Thiết bị đặc biệt hữu ích tại những vị trí cần một phương tiện ngắt điện bằng cơ khí có trạng thái trực quan và khả năng khóa OFF.

• Tủ điều khiển bơm chữa cháy điện, bơm bù áp và các cụm bơm phụ trợ.
• Tủ phân phối nguồn và tủ động lực trong nhà máy, trạm kỹ thuật hoặc hệ thống xử lý nước.
• Mạch cấp nguồn cho động cơ, quạt công nghiệp, máy nén, băng tải và thiết bị sản xuất.
• Điểm cô lập bảo trì đặt trước contactor, bộ khởi động sao–tam giác, bộ khởi động mềm hoặc cụm điều khiển tải.
• Các hệ thống phân phối điện cần ngắt đồng thời bốn dây dẫn theo yêu cầu của thiết kế.

Đối với hệ thống phòng cháy chữa cháy, đơn vị thiết kế phải kiểm tra sự phù hợp của cầu dao với tiêu chuẩn PCCC, tiêu chuẩn điện, yêu cầu của bộ điều khiển bơm và quy định nghiệm thu tại địa phương. Việc sử dụng KU 4315 SV không đồng nghĩa toàn bộ tủ bơm đã tự động đáp ứng một tiêu chuẩn hoặc chứng nhận PCCC cụ thể.

4) Cam kết và nơi mua cầu dao Katko KU 4315 SV chính hãng

Khi lựa chọn Katko KU 4315 SV chính hãng, khách hàng cần kiểm tra đúng model, mã sản phẩm, số cực, kiểu tay xoay trực tiếp và phụ kiện đi kèm. Việc đối chiếu chính xác giúp tránh nhầm với phiên bản tay xoay ngoài cửa tủ, cầu dao chuyển nguồn hoặc các model có dòng điện định mức khác.

thietbicodien hỗ trợ khách hàng đối chiếu mã hàng, lựa chọn phụ kiện, kiểm tra yêu cầu đấu nối và lập báo giá theo số lượng. Chứng từ xuất xứ, chất lượng, điều kiện bảo hành và thời gian giao hàng sẽ được xác nhận theo từng lô hàng hoặc yêu cầu cụ thể của dự án.

Để nhận tư vấn kỹ thuật, báo giá và đặt mua cầu dao cách ly Katko KU 4315 SV chính hãng, hãy liên hệ trực tiếp tại thietbicodien.

Câu hỏi thường gặp (FAQ)

KU 4315 SV là cầu dao cách ly hay thiết bị bảo vệ?

KU 4315 SV là cầu dao cắt tải có chức năng đóng cắt và cô lập nguồn. Thiết bị không tích hợp chức năng tự động bảo vệ quá tải hoặc ngắn mạch, vì vậy cần phối hợp với MCCB, cầu chì và thiết bị bảo vệ động cơ phù hợp.

Thiết bị có thể dùng cho động cơ bơm PCCC 160 kW không?

Datasheet của KATKO công bố mức công suất động cơ tương ứng tại điều kiện AC-23A và điện áp nêu trong bảng kỹ thuật. Kỹ sư thiết kế vẫn phải kiểm tra dòng định mức của động cơ, dòng khởi động, điện áp nguồn, chế độ vận hành, phương pháp khởi động và khả năng chịu ngắn mạch của toàn bộ hệ thống.

Tại sao KU 4315 SV sử dụng bốn cực?

Cấu hình bốn cực cho phép ngắt đồng thời ba dây pha và một dây dẫn bổ sung, thường là dây trung tính trong hệ thống ba pha bốn dây. Cách sử dụng cực thứ tư phải tuân theo sơ đồ điện thực tế và yêu cầu nối đất của dự án.

Các đầu cực của KU 4315 SV được đấu như thế nào?

Theo sơ đồ kết nối của hãng, nhóm đầu cực 1-3-5-7 được sử dụng ở một phía và nhóm 2-4-6-8 ở phía còn lại, với bốn tiếp điểm được liên động cơ khí. Phải xác định rõ phía nguồn, phía tải và trình tự pha theo bản vẽ tủ trước khi đấu nối.

KU 4315 SV có hỗ trợ khóa LOTO không?

Có. Tay xoay trực tiếp của thiết bị hỗ trợ tối đa ba vị trí lắp ổ khóa khi cầu dao ở trạng thái OFF, giúp kiểm soát việc đóng điện trong quá trình bảo trì. Trước khi thao tác, vẫn phải kiểm tra mất điện bằng thiết bị đo phù hợp.

Có thể lấy tín hiệu ON/OFF của cầu dao về PLC không?

Có thể bổ sung tiếp điểm phụ KATKO tương thích để truyền trạng thái sang PLC, đèn báo hoặc mạch giám sát. Các lựa chọn được hãng công bố cho dòng này gồm phiên bản tiếp điểm phụ 1NO/1NC hoặc 2NO/2NC.

Có cần lắp nắp che đầu cực và vách ngăn pha không?

Việc sử dụng nắp che và vách ngăn pha phụ thuộc cấu trúc tủ, kiểu đầu cos, khoảng cách an toàn và yêu cầu chống chạm trực tiếp. Với tủ động lực công suất lớn, các phụ kiện này nên được kỹ sư thiết kế xem xét để tăng mức độ an toàn tại khu vực đầu cực.
