Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3800 SV (3P 800A 400kW)

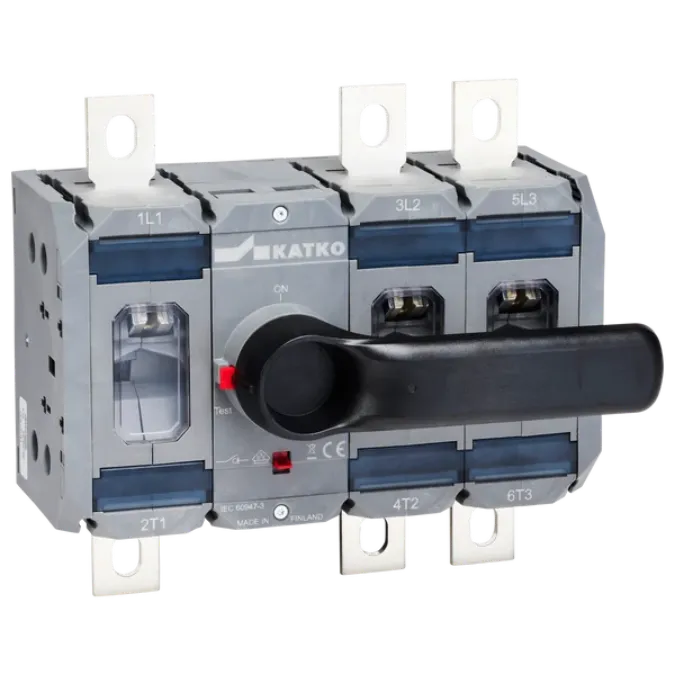

1) Giới thiệu Cầu dao cách ly Katko KU 3800 SV 3P 800A 400kW

Cầu dao cách ly Katko KU 3800 SV là thiết bị đóng cắt tải công suất lớn thuộc dòng LoadSafe, được thiết kế cho các hệ thống phân phối điện công nghiệp, tủ động lực và tủ điều khiển động cơ có yêu cầu cao về độ tin cậy. Với cấu hình ba cực, dòng làm việc lớn và tay xoay trực tiếp, sản phẩm phù hợp làm thiết bị đóng cắt, cô lập nguồn cho tủ bơm PCCC công suất lớn trước khi kiểm tra, bảo dưỡng hoặc xử lý sự cố.

Theo phân loại của nhà sản xuất, model KU 3800 SV là cầu dao cắt tải ba cực có tay vận hành trực tiếp. Thiết bị có khả năng đóng và cắt dòng điện trong các mạch tải theo đúng phân hạng sử dụng được công bố, khác với cầu dao cách ly thuần túy chỉ được phép thao tác khi mạch không mang tải.

Katko là doanh nghiệp gia đình của Phần Lan, có lịch sử hình thành từ năm 1938 và chuyên phát triển các giải pháp cầu dao cắt tải, cầu dao an toàn, cầu chì-switch và phụ kiện lắp đặt điện. Các sản phẩm của hãng được sản xuất tại các nhà máy của Katko ở Phần Lan và Ba Lan, hướng đến những ứng dụng mà tính liên tục, an toàn và độ bền vận hành là yêu cầu quan trọng.

Vai trò trong tủ bơm phòng cháy chữa cháy

Trong tủ bơm chữa cháy, thiết bị có thể được bố trí trên đường cấp nguồn ba pha để tạo điểm đóng cắt và cô lập nhìn thấy về mặt cơ khí cho nhánh động lực. Khi chuyển tay xoay về OFF, ba cực công suất được mở đồng thời, giúp tách phần tải khỏi nguồn trước khi kỹ thuật viên thực hiện công việc bảo trì theo quy trình an toàn điện và khóa treo thẻ cảnh báo.

Cần lưu ý rằng cầu dao không thay thế MCCB, cầu chì, rơ-le bảo vệ động cơ, bộ khởi động hoặc bộ điều khiển bơm. Việc lựa chọn và phối hợp thiết bị phải căn cứ vào sơ đồ điện, dòng ngắn mạch dự kiến, chế độ vận hành của bơm và tiêu chuẩn PCCC áp dụng cho từng dự án.

2) Ưu điểm và tính năng nổi bật của Katko KU 3800 SV

• Đóng cắt đồng thời ba pha bằng cơ cấu liên động cơ khí, hạn chế tình trạng một pha đóng hoặc mở không đồng bộ.
• Tay xoay trực tiếp ON–OFF tạo thao tác rõ ràng, phù hợp lắp bên trong tủ điện tại vị trí có thể tiếp cận an toàn.
• Được thiết kế cho các mạng phân phối công nghiệp và mạch động cơ có dòng tải lớn, phù hợp với yêu cầu vận hành nặng.
• Có thể kết hợp phụ kiện tiếp điểm phụ để truyền trạng thái đóng hoặc mở về PLC, đèn báo, mạch liên động hay hệ thống giám sát.
• Hỗ trợ các phụ kiện cơ khí và bảo vệ đầu cực như tấm chắn pha, nắp che đầu nối, bộ mở rộng đầu nối và phụ kiện lắp đặt tương thích.
• Cơ cấu cho phép khóa tại vị trí OFF theo hướng dẫn lắp đặt của nhà sản xuất, hỗ trợ quy trình khóa cách ly LOTO.
• Vật liệu thân thiết bị được định hướng tái chế, phù hợp với chính sách thiết kế bền vững của Katko.

Thông số kỹ thuật tiêu biểu đã được công bố

Hạng mục	Giá trị
Loại thiết bị	Cầu dao cắt tải có chức năng cách ly
Số cực	3 cực
Kiểu vận hành	Tay xoay trực tiếp
Dòng nhiệt định mức Ith	800 A
Dòng làm việc AC-21A tại 415/500/690 V	800 A
Dòng làm việc AC-22A tại 415/500/690 V	800 A
Dòng làm việc AC-23A tại 415/500/690 V	800 A
Công suất động cơ AC-23A tại 415 V	400 kW
Điện áp cách điện định mức Ui	1.000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng chịu đựng ngắn hạn Icw trong 1 giây	28 kA
Khả năng đóng ngắn mạch Icm tại 690 V	60 kA
Cỡ bu-lông đầu cực	M12
Tiết diện cáp tham chiếu	2 × 300 mm²
Độ bền cơ khí	10.000 lần thao tác

Các giá trị trên dùng để nhận diện và tham khảo lựa chọn thiết bị. Tiết diện cáp, số lượng cáp song song, phụ kiện đầu nối, lực siết, khoảng cách pha và thiết bị bảo vệ phía trước phải được kỹ sư thiết kế xác định theo điều kiện lắp đặt thực tế.

3) Chức năng, nguyên lý hoạt động và ứng dụng

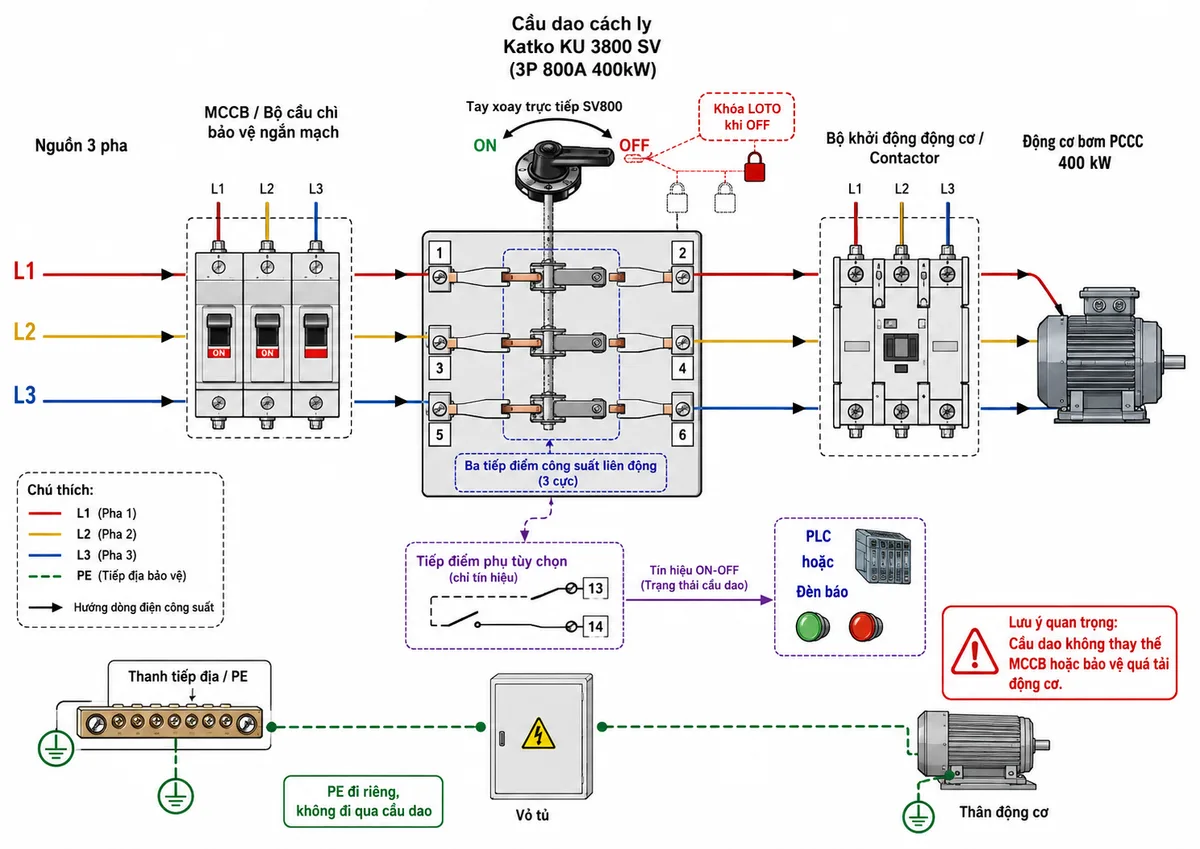

Sơ đồ đấu dây trong tủ bơm PCCC

Trong cấu hình điển hình, nguồn ba pha đi qua thiết bị bảo vệ ngắn mạch phù hợp trước khi được đưa đến ba cực vào của cầu dao. Các pha L1, L2 và L3 lần lượt nối vào cực 1, 3 và 5; ba cực ra 2, 4 và 6 cấp điện cho bộ khởi động động cơ, contactor, bộ khởi động mềm hoặc biến tần nếu cấu trúc điều khiển của dự án cho phép.

Dây PE không đi qua cầu dao mà phải được nối liên tục đến thanh tiếp địa của tủ và vỏ kim loại của động cơ. Nếu hệ thống có dây trung tính, dây N cũng không được tự ý đưa qua thiết bị ba cực này; phương án đóng cắt dây trung tính phải được tính toán riêng và sử dụng thiết bị có số cực phù hợp.

Phía trước cầu dao cần có MCCB hoặc cầu chì đáp ứng dòng tải và khả năng cắt ngắn mạch của hệ thống. Phía sau cầu dao là mạch điều khiển động lực của bơm. Tiếp điểm phụ, khi được lắp thêm, chỉ dùng cho tín hiệu trạng thái hoặc liên động và không được dùng để mang dòng động lực của động cơ.

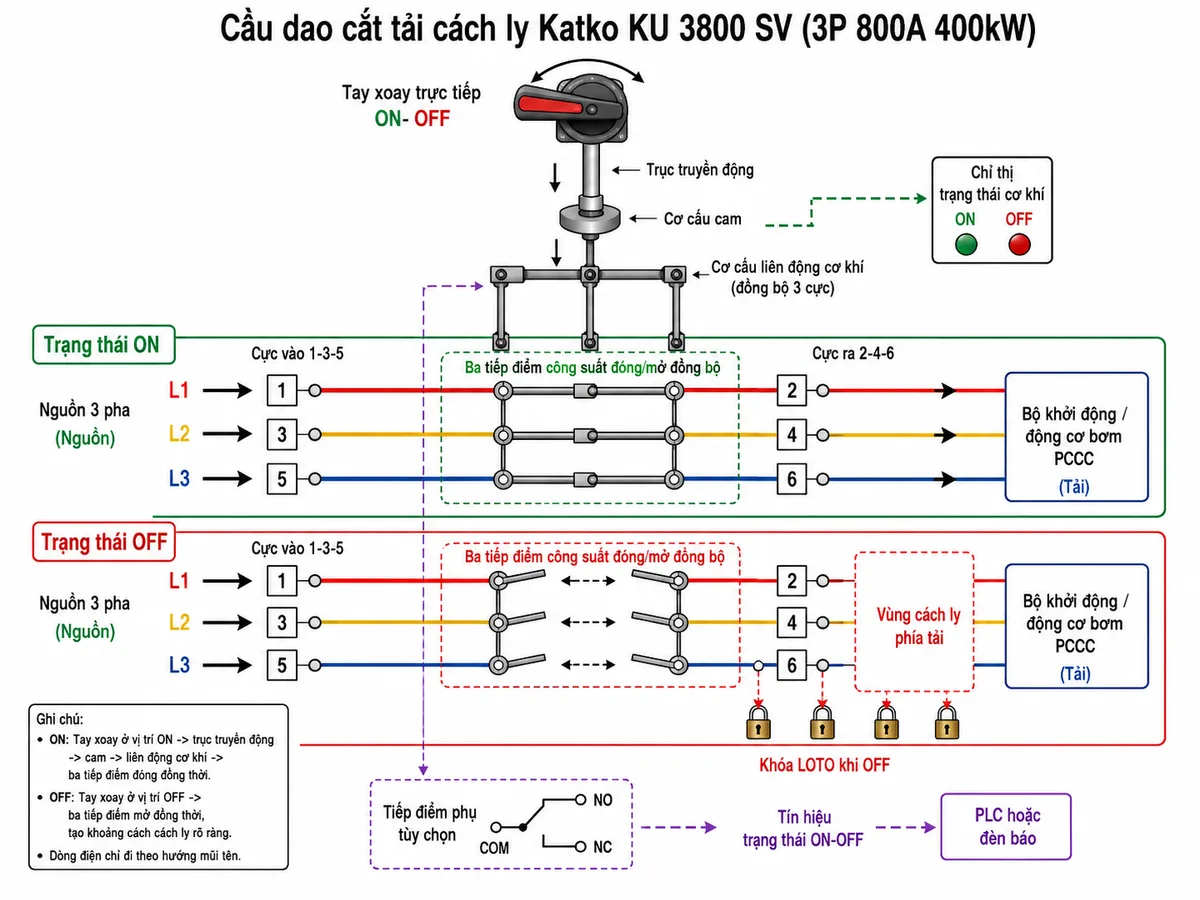

Nguyên lý đóng và cắt đồng bộ

Khi người vận hành xoay tay cầm sang vị trí ON, mô-men từ tay xoay được truyền qua trục và cơ cấu vận hành bên trong. Cơ cấu này điều khiển đồng thời cả ba bộ tiếp điểm chính, nối các cực 1–2, 3–4 và 5–6 để dòng điện ba pha truyền đến mạch động lực của bơm.

Khi tay xoay được chuyển sang OFF, cơ cấu truyền động mở đồng thời ba tiếp điểm công suất. Phía tải được tách khỏi nguồn tại cầu dao, tạo điều kiện thực hiện kiểm tra mất điện, khóa tay vận hành và treo thẻ cảnh báo trước khi bảo trì.

Thiết bị có chỉ thị trạng thái cơ khí gắn với cơ cấu vận hành. Tuy nhiên, chỉ thị OFF không thay thế bước đo xác nhận không còn điện. Nhân viên kỹ thuật vẫn phải thực hiện đầy đủ quy trình cô lập nguồn, kiểm tra điện áp và nối đất tạm thời khi quy định an toàn yêu cầu.

Ứng dụng phù hợp

• Làm cầu dao tổng hoặc cầu dao cô lập nhánh động lực trong tủ điều khiển bơm chữa cháy công suất lớn.
• Cô lập nguồn cho động cơ bơm chính, bơm dự phòng hoặc cụm thiết bị phụ trợ trước khi bảo trì.
• Đóng cắt tải trong tủ phân phối điện công nghiệp, trạm bơm, hệ thống xử lý nước và dây chuyền sản xuất.
• Làm điểm cách ly cục bộ cho động cơ, máy nén, quạt công nghiệp và các tải ba pha có yêu cầu vận hành nặng.
• Kết hợp tiếp điểm phụ để giám sát trạng thái, khóa liên động hoặc truyền cảnh báo về hệ thống điều khiển trung tâm.

Lưu ý khi lựa chọn và lắp đặt

Cầu dao 3P 800A cho tủ bơm PCCC phải được lựa chọn dựa trên dòng làm việc thực tế, điện áp hệ thống, phân hạng tải, công suất động cơ, chế độ khởi động và mức dòng ngắn mạch tại điểm lắp đặt. Không nên chỉ dựa vào công suất ghi trên nhãn động cơ để quyết định cấu hình toàn bộ tủ điện.

Thiết bị phải được lắp trên kết cấu đủ cứng, bảo đảm khoảng cách điện và không gian thao tác cho cáp công suất lớn. Đầu cáp cần được ép cos đúng quy cách; bu-lông phải được siết theo hướng dẫn của Katko bằng dụng cụ đã kiểm chuẩn. Cần sử dụng tấm chắn pha hoặc nắp che phù hợp khi có nguy cơ chạm trực tiếp vào phần mang điện.

Việc lắp đặt, đấu nối và bảo trì chỉ được thực hiện bởi nhân sự chuyên môn sau khi đã cô lập hoàn toàn nguồn điện. Đối với hệ thống PCCC, mọi thay đổi trong mạch cấp nguồn và mạch điều khiển bơm phải được kiểm tra theo hồ sơ thiết kế, tiêu chuẩn áp dụng và yêu cầu nghiệm thu của dự án.

4) Cam kết và nơi mua Katko KU 3800 SV chính hãng

Khách hàng có nhu cầu mua Katko KU 3800 SV chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn thiết bị theo dòng tải, công suất động cơ, điện áp làm việc và cấu trúc tủ bơm PCCC.

thietbicodien hỗ trợ kiểm tra đúng mã hàng, đối chiếu tài liệu kỹ thuật, lựa chọn phụ kiện tương thích và xây dựng phương án kết nối phù hợp với từng công trình. Khi yêu cầu báo giá, khách hàng nên cung cấp sơ đồ một sợi, thông số động cơ, điện áp hệ thống, dòng ngắn mạch dự kiến, kiểu tay vận hành và nhu cầu tiếp điểm phụ để hạn chế sai khác khi đặt hàng.

Sản phẩm cung cấp được định hướng đầy đủ thông tin nhận diện, chứng từ theo lô hàng và chính sách bảo hành được xác nhận trong báo giá hoặc hợp đồng. Đây là cơ sở giúp đơn vị thi công, nhà chế tạo tủ điện và chủ đầu tư kiểm soát xuất xứ cũng như tính đồng bộ của thiết bị.

Câu hỏi thường gặp (FAQ)

Katko KU 3800 SV là cầu dao cách ly hay cầu dao cắt tải?

KU 3800 SV được Katko phân loại là cầu dao cắt tải. Thiết bị vừa có khả năng đóng cắt dòng tải theo phân hạng sử dụng được công bố, vừa tạo chức năng cô lập mạch khi chuyển về OFF và áp dụng đúng quy trình an toàn.

Thiết bị có phù hợp với động cơ bơm PCCC 400 kW không?

Sản phẩm có mức công suất động cơ được công bố là 400 kW tại 415 V theo phân hạng AC-23A. Kỹ sư vẫn phải kiểm tra dòng định mức của động cơ, phương thức khởi động, điện áp thực tế, hệ số tải và điều kiện phối hợp bảo vệ trước khi lựa chọn.

Katko KU 3800 SV có bảo vệ quá tải và ngắn mạch không?

Không. Đây là thiết bị đóng cắt và cách ly, không phải MCCB hoặc rơ-le bảo vệ động cơ. Mạch điện cần có thiết bị bảo vệ ngắn mạch, quá tải và mất pha phù hợp với thiết kế của tủ bơm.

Các cực nguồn và cực tải được đấu như thế nào?

Trong sơ đồ ba cực của Katko, nguồn thường được đưa vào các cực 1, 3 và 5; tải lấy ra tại các cực 2, 4 và 6. Việc đấu nối thực tế phải đối chiếu sơ đồ trên thiết bị và tài liệu lắp đặt đi kèm lô hàng.

Dây PE có được đấu qua cầu dao ba cực không?

Không. Dây bảo vệ PE phải được nối liên tục đến thanh tiếp địa, vỏ tủ và vỏ động cơ. Không được dùng cực công suất của cầu dao để đóng hoặc cắt dây PE.

Cầu dao có thể khóa LOTO khi bảo trì không?

Cơ cấu vận hành hỗ trợ khóa tại vị trí OFF theo hướng dẫn lắp đặt của nhà sản xuất. Sau khi khóa, người thực hiện vẫn phải kiểm tra xác nhận mất điện trước khi tiếp xúc với phần dẫn điện hoặc tiến hành bảo trì.

Có thể giám sát trạng thái ON-OFF từ PLC không?

Có thể lắp thêm tiếp điểm phụ tương thích để truyền trạng thái về PLC, đèn báo hoặc mạch liên động. Tiếp điểm phụ là phụ kiện tín hiệu và không được sử dụng để cấp điện trực tiếp cho động cơ hay tải công suất lớn.
