Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4400 SV (4P 400A 200kW)

Cầu dao cách ly Katko KU 4400 SV 4P 400A 200kW

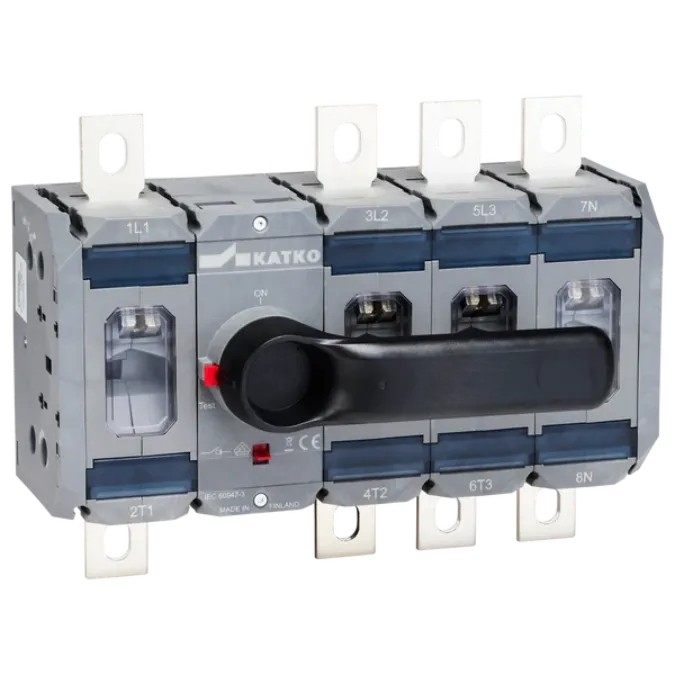

Cầu dao cách ly Katko KU 4400 SV là cầu dao cắt tải dạng xoay thuộc dòng LoadSafe, được thiết kế với bốn cực, dòng định mức 400 A và tay xoay vận hành trực tiếp. Thiết bị phù hợp làm phần tử đóng cắt, cô lập nguồn trong tủ điện công nghiệp, tủ phân phối và đặc biệt là tủ điều khiển bơm phòng cháy chữa cháy có động cơ công suất đến 200 kW tại điện áp 400/415 V, khi được lựa chọn và phối hợp đúng với thiết bị bảo vệ của hệ thống.

Model KU 4400 SV sử dụng cơ cấu đóng cắt đồng bộ bốn cực, cho phép ngắt đồng thời ba dây pha và dây trung tính. Ký hiệu “SV” cho biết thiết bị được cung cấp với tay xoay trực tiếp ở mặt trước, thuận tiện cho việc thao tác ngay tại tủ điện.

Thông số kỹ thuật tiêu biểu

Đặc tính	Giá trị
Model	KU 4400 SV
Mã sản phẩm Katko	30032
Loại thiết bị	Cầu dao cắt tải dạng xoay, tay xoay trực tiếp
Số cực	4 cực
Dòng nhiệt định mức Ith	400 A
Dòng làm việc AC-22A tại 415 V và 690 V	400 A
Dòng làm việc AC-23A tại 415 V, 500 V và 690 V	400 A
Công suất động cơ AC-23A tại 400/415 V	200 kW
Công suất động cơ AC-23A tại 500 V	250 kW
Công suất động cơ AC-23A tại 690 V	355 kW
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Tiết diện cáp đồng danh định tại đầu cực	240 mm²
Kích thước bu lông đầu cực	M10
Độ bền cơ khí	10.000 lần thao tác

Ưu điểm và tính năng nổi bật

• Cấu hình 4P 400A cho phép đóng cắt đồng thời L1, L2, L3 và N, phù hợp với hệ thống điện ba pha bốn dây.
• Khả năng đóng cắt tải AC-23A giúp thiết bị đáp ứng các ứng dụng động cơ và tải cảm có dòng vận hành lớn.
• Tay xoay trực tiếp ON–OFF giúp người vận hành nhận biết và thay đổi trạng thái thiết bị ngay tại mặt trước.
• Cơ cấu truyền động chung điều khiển đồng bộ bốn tiếp điểm công suất, hạn chế tình trạng đóng hoặc mở không đồng đều giữa các cực.
• Kết cấu mô-đun của dòng LoadSafe hỗ trợ bố trí thiết bị trong các tủ điện công nghiệp có mật độ thiết bị cao.
• Vật liệu nhựa nhiệt dẻo không chứa halogen, có khả năng tái chế và phù hợp với định hướng thiết kế bền vững của Katko.
• Có thể kết hợp với tiếp điểm phụ, nắp che đầu cực, tấm ngăn pha và phụ kiện đấu nối tương thích theo yêu cầu của từng tủ điện.
• Phù hợp cho các ứng dụng cần cô lập động cơ công suất lớn, hỗ trợ bảo trì và kiểm tra hệ thống điện an toàn hơn.

Chức năng, nguyên lý hoạt động và ứng dụng của KU 4400 SV

Chức năng đóng cắt và cách ly nguồn điện

Katko KU 4400 SV thực hiện hai chức năng chính là đóng cắt dòng điện trong điều kiện tải làm việc và tạo trạng thái cách ly giữa nguồn với phần mạch phía sau. Trong tủ bơm PCCC, thiết bị thường được bố trí trên mạch động lực để cô lập nguồn cấp cho bộ khởi động, bộ điều khiển hoặc động cơ bơm khi cần kiểm tra và bảo trì.

Đây là cầu dao cắt tải, không phải thiết bị tự động bảo vệ quá dòng. Vì vậy, KU 4400 SV phải được phối hợp với MCCB, cầu chì hoặc thiết bị bảo vệ ngắn mạch phù hợp ở phía nguồn. Các chức năng điều khiển, giám sát và bảo vệ động cơ phải được thực hiện bởi tủ điều khiển bơm PCCC theo hồ sơ thiết kế đã được phê duyệt.

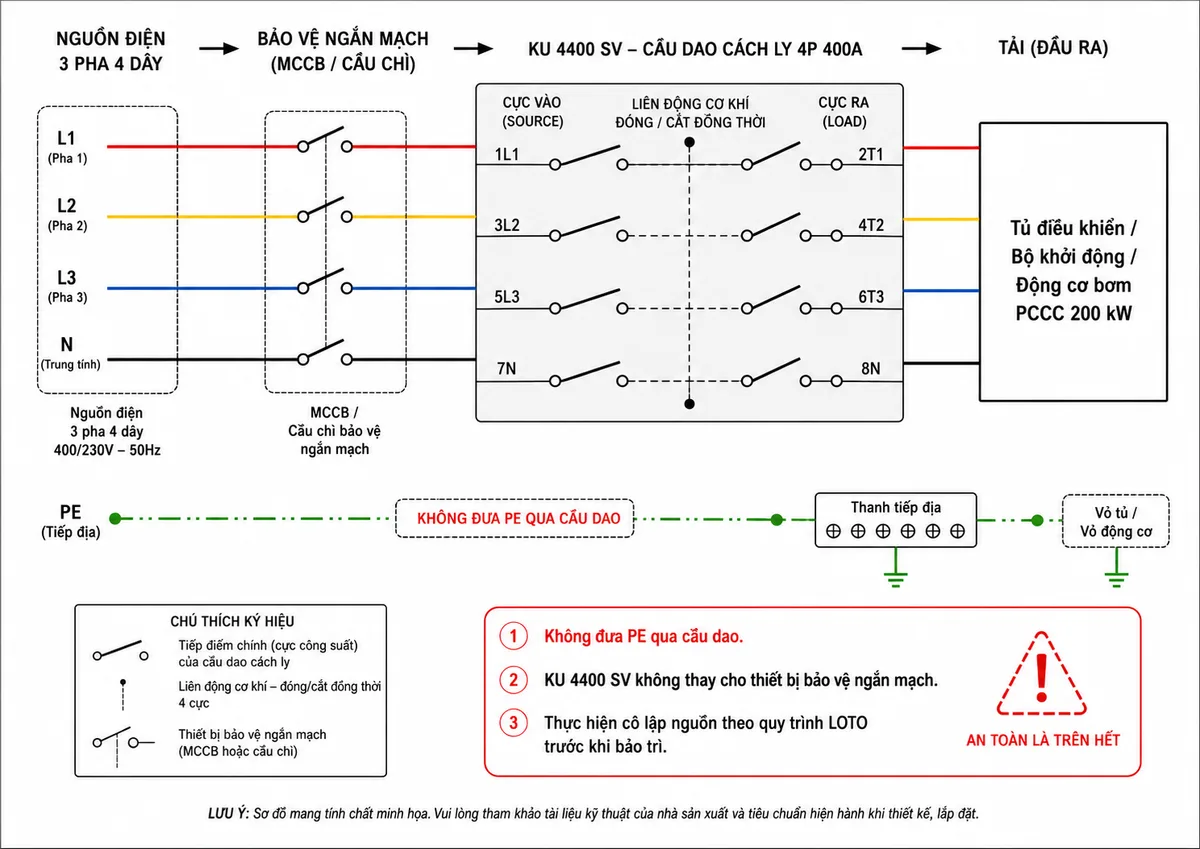

Đấu nối trong tủ bơm PCCC

Nguồn ba pha bốn dây được đưa qua thiết bị bảo vệ ngắn mạch trước khi đấu vào các cực nguồn của cầu dao. Các dây L1, L2, L3 và N lần lượt nối vào 1L1, 3L2, 5L3 và 7N; phía tải được lấy ra tại 2T1, 4T2, 6T3 và 8N để cấp đến bộ khởi động hoặc tủ điều khiển động cơ bơm.

Dây PE không đi qua tiếp điểm của cầu dao mà phải được nối liên tục đến thanh tiếp địa, vỏ tủ và vỏ động cơ. Tiết diện dây dẫn, đầu cốt, phụ kiện đầu cực, mô-men siết và cấp bảo vệ ngắn mạch phải được kỹ sư thiết kế xác định theo dòng tải, điều kiện lắp đặt và quy chuẩn áp dụng cho hệ thống PCCC.

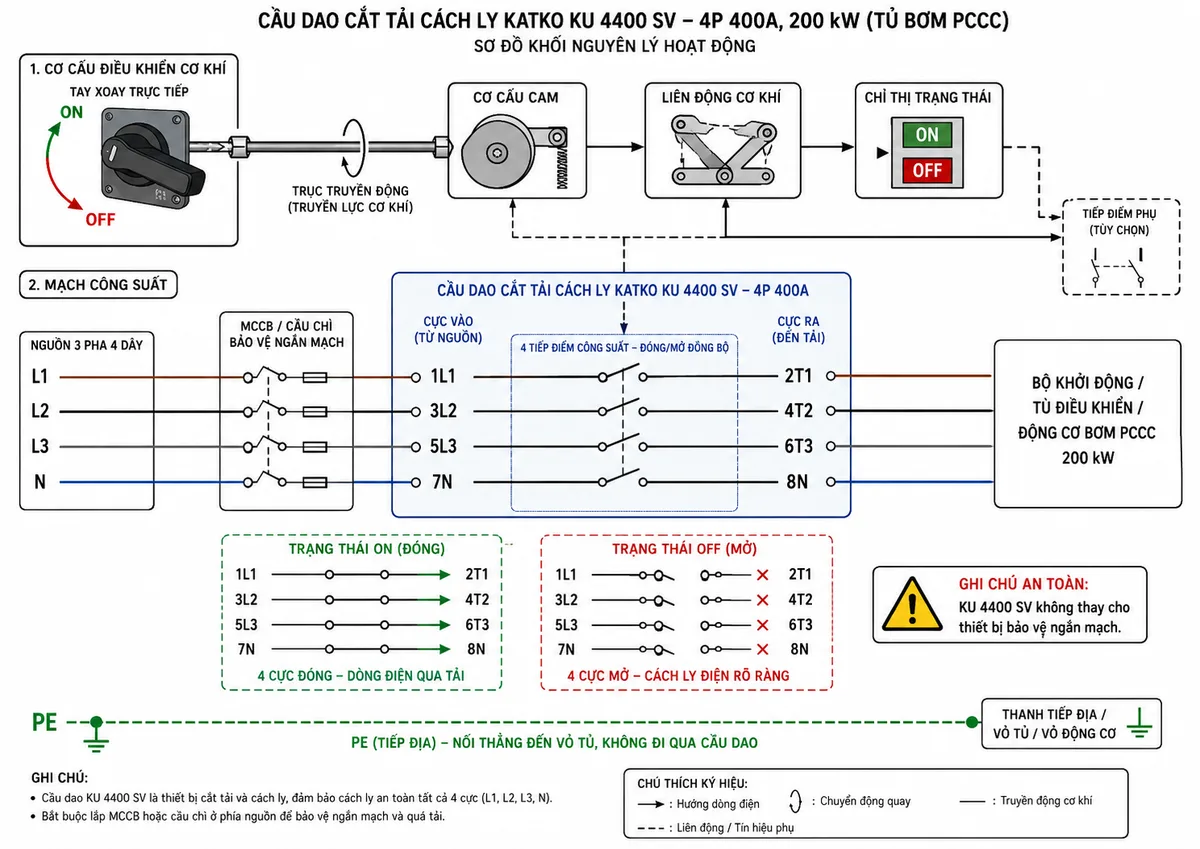

Nguyên lý hoạt động

Khi tay xoay được chuyển sang vị trí ON, lực quay được truyền trực tiếp vào trục và cơ cấu cam bên trong. Cơ cấu này đóng đồng thời bốn bộ tiếp điểm công suất, hình thành đường dẫn điện liên tục từ các cực nguồn đến các cực tải.

Khi tay xoay chuyển sang OFF, cơ cấu truyền động mở đồng bộ cả bốn tiếp điểm. Khoảng cách cách điện được hình thành giữa phía nguồn và phía tải, giúp cô lập mạch điện phục vụ kiểm tra hoặc bảo trì. Việc đóng mở bằng một cơ cấu chung bảo đảm trạng thái của dây trung tính thay đổi đồng thời với ba dây pha.

Tiếp điểm phụ tùy chọn có thể được sử dụng để truyền tín hiệu trạng thái về PLC, đèn báo hoặc mạch giám sát của tủ. Tiếp điểm phụ chỉ phục vụ tín hiệu điều khiển và không thay thế các tiếp điểm công suất chính.

Ứng dụng điển hình

• Làm cầu dao chính hoặc cầu dao cô lập trong tủ bơm chữa cháy 200 kW.
• Đóng cắt nguồn cho bộ khởi động trực tiếp, khởi động sao–tam giác, khởi động mềm hoặc bộ điều khiển động cơ phù hợp.
• Cô lập máy bơm, quạt công nghiệp, máy nén và các tải động cơ công suất lớn.
• Lắp trong tủ phân phối điện hạ áp, tủ điều khiển máy và hệ thống điện công nghiệp.
• Sử dụng tại các vị trí cần thao tác đóng cắt trực tiếp và xác định rõ trạng thái ON–OFF.

Lưu ý khi lựa chọn và lắp đặt

Việc lựa chọn cầu dao 4P 400A phải dựa trên dòng làm việc thực tế, điện áp hệ thống, cấp sử dụng AC-21A, AC-22A hoặc AC-23A, khả năng chịu ngắn mạch phối hợp và công suất động cơ. Không nên chỉ căn cứ vào công suất 200 kW mà bỏ qua dòng định mức ghi trên nhãn động cơ và điều kiện khởi động.

Thiết bị phải được lắp chắc chắn trong tủ, có khoảng cách cách điện phù hợp và sử dụng đầu cốt đúng kích thước. Trước khi thao tác tại đầu cực, cần ngắt nguồn phía trước, kiểm tra hết điện, ngăn ngừa đóng điện trở lại và thực hiện đầy đủ quy trình khóa–treo thẻ an toàn.

Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Katko KU 4400 SV chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn cầu dao, kiểm tra khả năng phối hợp với MCCB, cầu chì, tủ điều khiển và động cơ bơm PCCC.

thietbicodien cam kết cung cấp sản phẩm đúng model, thông tin kỹ thuật minh bạch, hỗ trợ đối chiếu tài liệu hãng và tư vấn phụ kiện phù hợp với cấu hình tủ điện. Khách hàng nên cung cấp điện áp nguồn, dòng định mức động cơ, phương pháp khởi động và sơ đồ hệ thống để được lựa chọn chính xác.

Câu hỏi thường gặp (FAQ)

Katko KU 4400 SV là cầu dao cách ly hay cầu dao cắt tải?

KU 4400 SV được Katko phân loại là cầu dao cắt tải LoadSafe. Thiết bị có thể đóng cắt dòng điện trong điều kiện làm việc định mức và tạo trạng thái cô lập mạch khi chuyển sang OFF, vì vậy thường được sử dụng như một phần tử cách ly trong tủ điện.

KU 4400 SV có bao nhiêu cực?

Thiết bị có bốn cực công suất, dùng để đóng cắt đồng thời ba dây pha L1, L2, L3 và dây trung tính N trong hệ thống điện ba pha bốn dây.

KU 4400 SV có phù hợp với động cơ bơm PCCC 200 kW không?

Thiết bị có công suất làm việc công bố 200 kW tại 400/415 V theo cấp sử dụng AC-23A. Tuy nhiên, kỹ sư thiết kế vẫn phải kiểm tra dòng định mức động cơ, dòng khởi động, phương pháp khởi động, điện áp và khả năng phối hợp bảo vệ trước khi lựa chọn.

Cầu dao có bảo vệ quá tải hoặc ngắn mạch không?

Không. KU 4400 SV là thiết bị đóng cắt và cách ly, không tự động cắt khi xảy ra quá tải hoặc ngắn mạch. Hệ thống phải có MCCB, cầu chì hoặc giải pháp bảo vệ phù hợp ở phía trước theo thiết kế.

Dây PE có được đấu qua cực thứ tư của cầu dao không?

Không. Cực thứ tư được sử dụng cho dây trung tính N. Dây bảo vệ PE phải được nối trực tiếp và liên tục đến thanh tiếp địa, vỏ tủ điện và vỏ động cơ, không được đóng cắt bằng cầu dao.

Ký hiệu SV trong KU 4400 SV có ý nghĩa gì?

Ký hiệu SV cho biết phiên bản được trang bị tay xoay trực tiếp trên thân thiết bị. Người vận hành thao tác ON–OFF ngay tại mặt trước mà không cần bộ tay nắm và trục nối cửa tủ tiêu chuẩn của phiên bản vận hành từ bên ngoài.

KU 4400 SV có thể gắn tiếp điểm phụ không?

Có. Dòng sản phẩm hỗ trợ các tiếp điểm phụ tương thích để cung cấp tín hiệu trạng thái cho PLC, đèn báo hoặc mạch giám sát. Cấu hình và số lượng tiếp điểm cần được kiểm tra khi đặt hàng.

Có cần khóa LOTO khi bảo trì bơm PCCC không?

Có. Trước khi bảo trì, phải cô lập nguồn phía trước, chuyển cầu dao về OFF, kiểm tra xác nhận hết điện và áp dụng quy trình khóa–treo thẻ theo quy định an toàn của công trình. Phương án khóa cụ thể phụ thuộc vào thiết kế tay vận hành và tủ điện hoàn chỉnh.
