Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3200W SV (3P 200A 110kW)

Cầu dao cách ly Katko KU 3200W SV – giải pháp đóng cắt cho tủ bơm PCCC

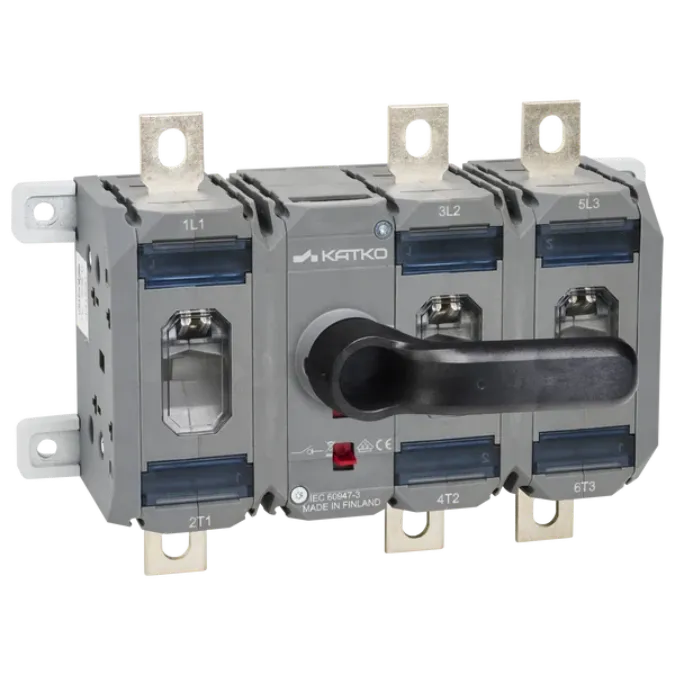

Cầu dao cách ly Katko KU 3200W SV là thiết bị đóng cắt tải thuộc dòng LoadSafe, sử dụng tay xoay trực tiếp, có cấu hình 3 cực và dòng làm việc định mức 200 A. Sản phẩm được thiết kế cho mạng điện công nghiệp, tủ phân phối và các hệ thống động lực cần khả năng cô lập nguồn rõ ràng, trong đó có tủ điều khiển bơm phòng cháy chữa cháy.

Theo tài liệu chính thức của hãng, model KU 3200W SV được phân loại là load break switch 3 x 200 A, có khả năng làm việc với động cơ ba pha công suất 110 kW ở 415 V theo cấp sử dụng AC-23A. Đây là cầu dao cắt tải và cách ly, không phải thiết bị bảo vệ quá dòng hoặc ngắn mạch.

Nguồn gốc thương hiệu Katko

Katko là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan, với lịch sử phát triển bắt đầu từ năm 1938. Hãng tập trung vào cầu dao cách ly, cầu dao cắt tải, bộ chuyển nguồn và các giải pháp kết nối điện cho công nghiệp, phân phối điện, năng lượng và môi trường vận hành đòi hỏi độ tin cậy cao. Katko hiện vận hành các cơ sở sản xuất tại Phần Lan và Ba Lan, đồng thời cung cấp sản phẩm tại hơn 60 quốc gia.

Sản phẩm KU 3200W SV xuất xứ Phần Lan, được phát triển cho các ứng dụng cần đóng cắt tải công suất lớn, cô lập động cơ và bảo đảm thao tác trực quan trong quá trình vận hành hoặc bảo trì.

Ưu điểm và tính năng nổi bật của KU 3200W SV

• Cầu dao cách ly 3P 200A, đồng thời đóng hoặc ngắt ba dây pha L1, L2 và L3.
• Thuộc loại load break switch, đáp ứng nhiệm vụ đóng cắt tải theo các cấp sử dụng AC-21A, AC-22A và AC-23A.
• Công suất động cơ 110 kW tại 415 V theo cấp sử dụng AC-23A, phù hợp với nhiều hệ thống động lực và bơm công nghiệp.
• Tay xoay trực tiếp cho phép người vận hành nhận biết và chuyển trạng thái ON–OFF rõ ràng.
• Cơ cấu ba cực liên động giúp các tiếp điểm pha chuyển trạng thái đồng bộ.
• Có khả năng khóa tay vận hành tại vị trí OFF, hỗ trợ quy trình khóa và treo thẻ an toàn khi bảo trì.
• Đầu nối dạng bu lông M8, thích hợp với dây dẫn và thanh đấu nối dòng lớn khi được lựa chọn, ép đầu cốt và siết lực đúng hướng dẫn.
• Tuổi thọ cơ khí cao, phù hợp với tủ điện công nghiệp cần độ bền và tính ổn định lâu dài.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Cầu dao cắt tải với tay xoay trực tiếp
Số cực	3 cực
Dòng làm việc AC-21A tại 415–690 V	200 A
Dòng làm việc AC-22A tại 415–690 V	200 A
Dòng làm việc AC-23A tại 415–690 V	200 A
Công suất động cơ AC-23A tại 415 V	110 kW
Công suất động cơ AC-23A tại 500 V	132 kW
Công suất động cơ AC-23A tại 690 V	160 kW
Điện áp cách điện định mức Ui	1000 V
Dòng nhiệt định mức Ith	250 A
Tiết diện cáp danh định	95 mm²
Kích thước bu lông đầu nối	M8
Mô-men siết đầu nối tối đa	15–22 Nm
Độ bền điện	2000 lần thao tác
Độ bền cơ khí	16000 lần thao tác

Các giá trị trên được tổng hợp từ datasheet chính thức của Katko cho đúng mã sản phẩm 20531 – KU 3200W SV. Thông số lựa chọn thực tế phải được đối chiếu với điện áp hệ thống, dòng định mức của động cơ, phương pháp khởi động và thiết bị bảo vệ đi kèm.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm phòng cháy chữa cháy

Trong tủ bơm PCCC 110 kW, KU 3200W SV có thể được bố trí làm cầu dao cắt tải và cô lập nguồn ba pha cho phần động lực của tủ hoặc động cơ bơm. Khi chuyển sang OFF, thiết bị tạo điểm phân cách điện giữa nguồn và phía tải, giúp kỹ thuật viên thực hiện kiểm tra, thay thế hoặc bảo trì thiết bị theo quy trình an toàn.

Việc sử dụng cầu dao trong hệ thống PCCC phải tuân theo hồ sơ thiết kế, tiêu chuẩn phòng cháy áp dụng và yêu cầu duy trì tính sẵn sàng của máy bơm. Vị trí lắp đặt, quyền thao tác và phương án khóa cầu dao cần được kiểm soát để tránh vô tình làm mất nguồn của hệ thống chữa cháy.

Sơ đồ đấu dây và kết nối

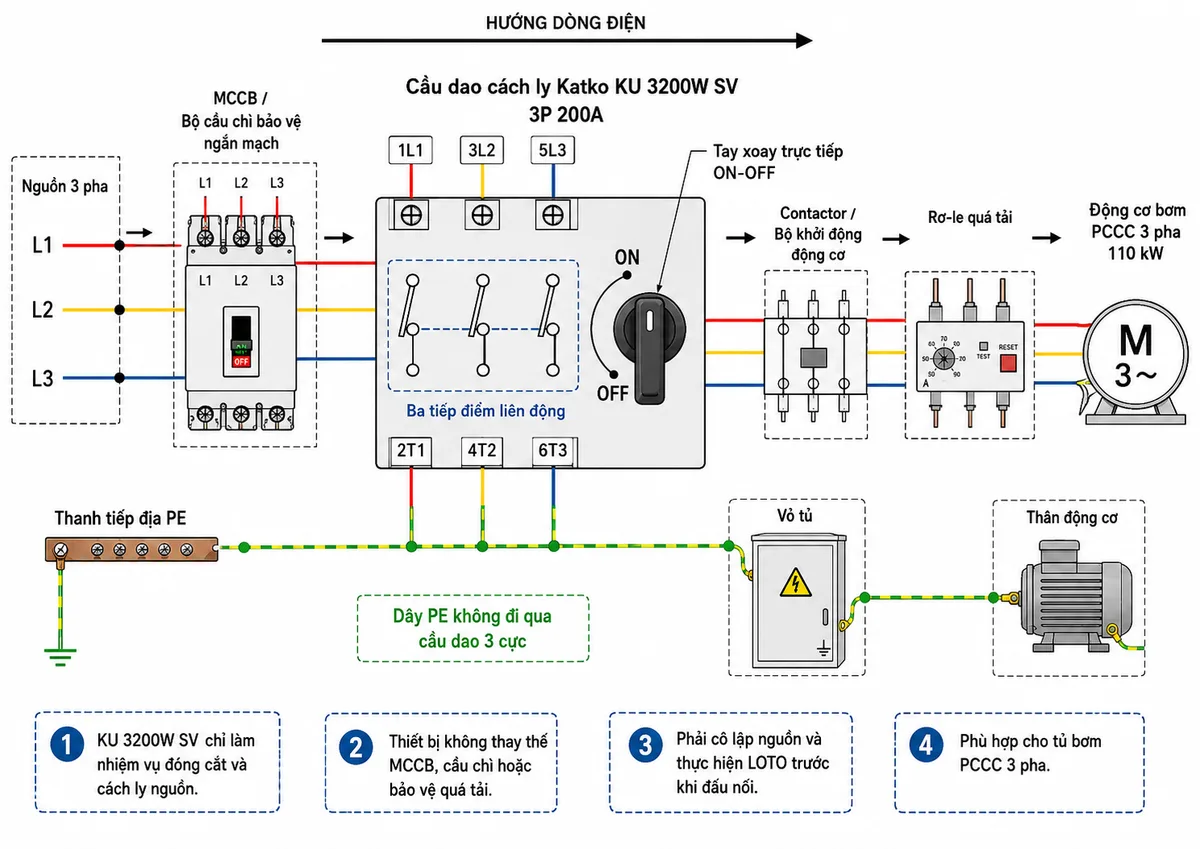

Nguồn ba pha được đưa qua MCCB hoặc cầu chì bảo vệ ngắn mạch trước khi đi vào các đầu nguồn 1L1, 3L2 và 5L3 của cầu dao. Các đầu ra 2T1, 4T2 và 6T3 được nối tới mạch động lực của tủ bơm, chẳng hạn contactor, bộ khởi động sao–tam giác, bộ khởi động mềm hoặc biến tần nếu thiết kế hệ thống cho phép.

KU 3200W SV không thay thế MCCB, cầu chì, rơ-le quá tải hoặc bộ bảo vệ động cơ. Thiết bị bảo vệ phải được lựa chọn riêng theo dòng ngắn mạch dự kiến, dòng khởi động, đặc tính động cơ và yêu cầu phối hợp bảo vệ.

Nguyên lý hoạt động

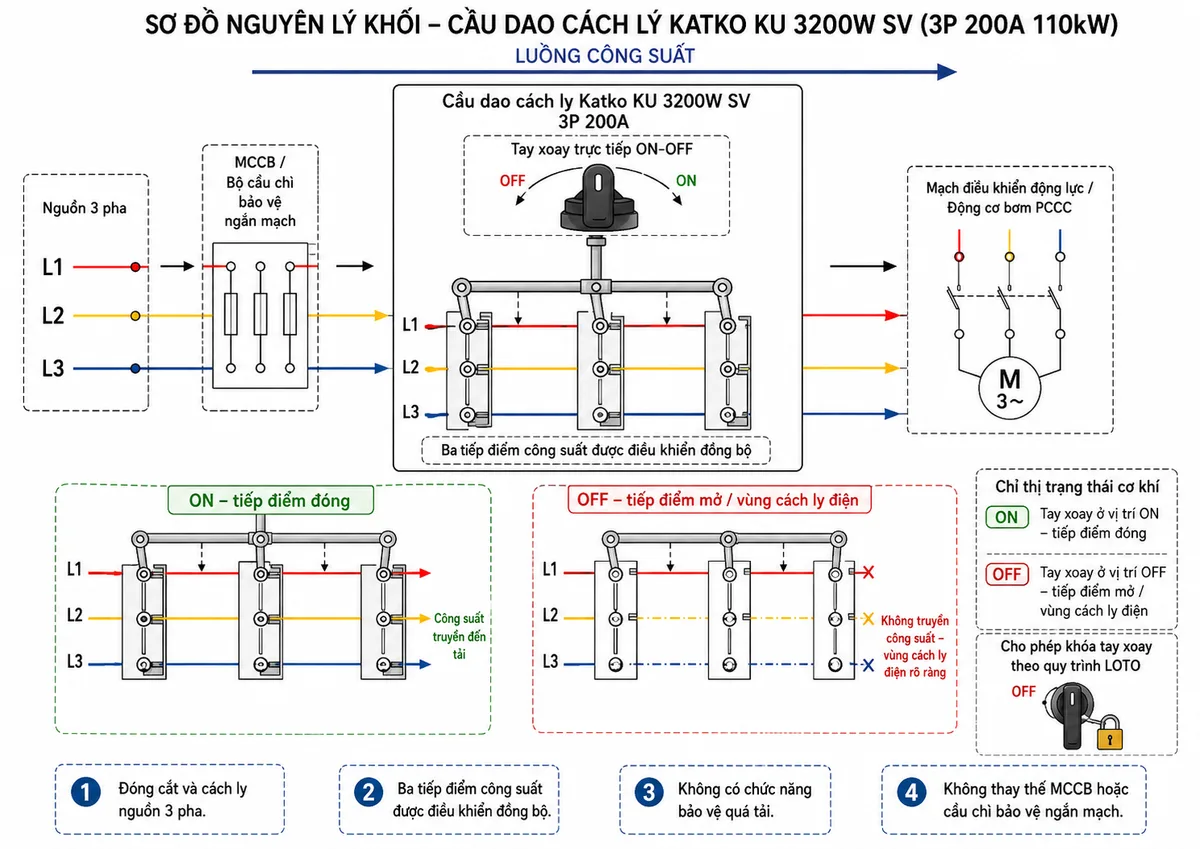

Khi tay xoay được chuyển sang vị trí ON, cơ cấu truyền động làm ba bộ tiếp điểm công suất của L1, L2 và L3 đóng đồng thời. Dòng điện ba pha đi từ các đầu nguồn đến các đầu tải, sau đó cấp cho mạch động lực và động cơ bơm.

Khi tay xoay được chuyển sang OFF, cơ cấu vận hành mở đồng bộ ba tiếp điểm, ngắt đường dẫn điện đến phía tải và tạo trạng thái cách ly phục vụ bảo trì. Thiết kế load break cho phép thiết bị thực hiện đóng cắt tải trong phạm vi cấp sử dụng và thông số định mức được công bố.

Tài liệu lắp đặt của Katko thể hiện tay xoay trực tiếp và khả năng bố trí ba khóa tại vị trí OFF. Việc lắp đặt và bảo trì chỉ được thực hiện bởi nhân sự đã qua đào tạo, sau khi khu vực làm việc được xác nhận mất điện.

Các ứng dụng phù hợp

• Cầu dao nguồn chính hoặc điểm cô lập trong tủ điều khiển bơm chữa cháy.
• Tủ động lực cho máy bơm nước, quạt công nghiệp, máy nén và dây chuyền sản xuất.
• Tủ phân phối điện ba pha cần cầu dao cắt tải dòng lớn.
• Hệ thống cần cô lập động cơ để kiểm tra, vệ sinh hoặc bảo trì.
• Cụm thiết bị công nghiệp yêu cầu tay vận hành trực tiếp và khả năng khóa tại trạng thái OFF.

Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra dòng định mức trên nhãn động cơ, điện áp làm việc và phương pháp khởi động trước khi chọn cầu dao.
• Không chỉ dựa vào công suất 110 kW; cần kiểm tra dòng đầy tải, dòng khởi động và điều kiện nhiệt độ trong tủ.
• Lắp MCCB hoặc cầu chì bảo vệ ngắn mạch ở phía nguồn và bảo vệ quá tải phù hợp cho động cơ.
• Đấu đúng chiều nguồn 1L1–3L2–5L3 và tải 2T1–4T2–6T3 để thuận tiện cho kiểm tra, vận hành và bảo trì.
• Sử dụng đầu cốt phù hợp, siết đầu nối đúng mô-men và lắp tấm ngăn pha hoặc nắp che đầu cực khi thiết kế yêu cầu.
• Chỉ thao tác bảo trì sau khi đã cắt nguồn phía trước, kiểm tra hết điện và thực hiện khóa, treo thẻ an toàn.

Cam kết và nơi mua cầu dao Katko KU 3200W SV

Khách hàng có nhu cầu mua cầu dao Katko KU 3200W SV chính hãng cho tủ bơm PCCC, tủ động lực hoặc hệ thống phân phối điện có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng model, kiểm tra khả năng tương thích với động cơ và nhận báo giá theo số lượng thực tế.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, thông tin kỹ thuật minh bạch và hỗ trợ đối chiếu catalogue trước khi đặt mua. Đội ngũ kỹ thuật hỗ trợ khách hàng kiểm tra số cực, dòng định mức, cấp sử dụng, phương án đấu nối và phụ kiện cần thiết cho từng cấu hình tủ điện.

Câu hỏi thường gặp (FAQ)

KU 3200W SV là cầu dao cách ly hay cầu dao cắt tải?

KU 3200W SV được Katko phân loại là load break switch. Thiết bị vừa tạo chức năng cách ly khi ở trạng thái OFF, vừa có khả năng đóng cắt tải trong phạm vi các cấp sử dụng và thông số định mức do hãng công bố.

Cầu dao KU 3200W SV có bao nhiêu cực và dòng định mức bao nhiêu?

Sản phẩm có 3 cực và dòng làm việc định mức 200 A. Ba cực được sử dụng để đóng hoặc ngắt đồng thời ba pha L1, L2 và L3 của hệ thống điện xoay chiều ba pha.

Thông số 110 kW của KU 3200W SV được áp dụng ở điện áp nào?

Công suất động cơ 110 kW được công bố cho động cơ không đồng bộ ba pha tại điện áp 415 V, tốc độ danh định 1500 vòng/phút và cấp sử dụng AC-23A. Tại các điện áp khác, giá trị công suất định mức do hãng công bố cũng khác nhau.

KU 3200W SV có thể bảo vệ ngắn mạch và quá tải cho máy bơm không?

Không. Đây là cầu dao cắt tải và cách ly, không phải MCCB hoặc rơ-le bảo vệ động cơ. Hệ thống vẫn cần MCCB hoặc cầu chì bảo vệ ngắn mạch và thiết bị bảo vệ quá tải được lựa chọn phù hợp.

Các cực đấu dây của KU 3200W SV được kết nối như thế nào?

Thông thường nguồn ba pha được nối vào 1L1, 3L2 và 5L3; phía tải được lấy ra tại 2T1, 4T2 và 6T3. Dây PE phải nối trực tiếp đến thanh tiếp địa, vỏ tủ và thân động cơ, không đi qua cầu dao ba cực.

KU 3200W SV có phù hợp cho động cơ bơm PCCC 110 kW không?

Thiết bị có định mức công suất động cơ 110 kW tại 415 V theo AC-23A. Tuy nhiên, kỹ sư thiết kế vẫn phải kiểm tra dòng trên nhãn động cơ, dòng khởi động, phương pháp khởi động, nhiệt độ môi trường, khả năng phối hợp bảo vệ và quy định áp dụng cho hệ thống PCCC.

Có thể khóa cầu dao tại vị trí OFF khi bảo trì không?

Có. Hướng dẫn lắp đặt của Katko thể hiện cơ cấu tay xoay có các vị trí khóa tại OFF, hỗ trợ quy trình khóa và treo thẻ. Việc khóa phải được thực hiện theo quy trình an toàn điện của đơn vị vận hành.

Ai được phép lắp đặt hoặc bảo trì cầu dao?

Việc lắp đặt và bảo trì phải do nhân sự chuyên môn đã qua đào tạo thực hiện. Trước khi đấu nối, cần cắt nguồn phía trước, kiểm tra xác nhận hết điện, thực hiện LOTO và siết đầu nối theo mô-men do nhà sản xuất quy định.
