Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 6160PW SV (6P 160A 90kW)

Cầu dao cách ly Katko KU 6160PW SV 6P 160A 90kW – giải pháp đóng cắt cho tủ bơm PCCC

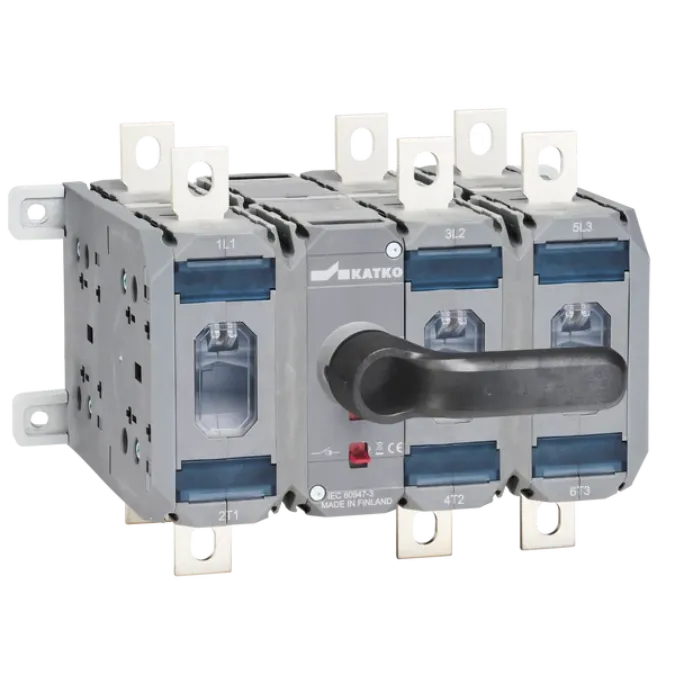

Cầu dao cách ly Katko KU 6160PW SV là cầu dao cắt tải thuộc dòng LoadSafe, có sáu cực công suất đóng mở đồng bộ và tay xoay trực tiếp ON–OFF. Thiết bị được thiết kế cho các hệ thống phân phối điện, mạch động lực công nghiệp và ứng dụng cách ly động cơ, trong đó có thể sử dụng làm phần tử đóng cắt chính trong tủ bơm PCCC 90kW khi các điều kiện điện áp, dòng điện, phương thức khởi động và tiêu chuẩn của dự án phù hợp.

Model KU 6160PW SV được KATKO công bố với dòng làm việc AC-23A 160A và công suất động cơ 90kW tại 415V. Cấu hình sáu cực gồm hai cụm ba cực được liên động cơ khí, giúp toàn bộ các tiếp điểm chuyển trạng thái đồng thời bằng một tay vận hành.

Thông số kỹ thuật được công bố cho KU 6160PW SV

Thông số	Giá trị
Thương hiệu và nguồn gốc	KATKO, Phần Lan
Model	KU 6160PW SV
Mã sản phẩm của nhà sản xuất	20554
GTIN	6419410205549
Loại thiết bị	Cầu dao cắt tải sáu cực, tay xoay trực tiếp
Số cực	6
Dòng làm việc AC-21A tại 415V, 500V và 690V	160A
Dòng làm việc AC-22A tại 415V, 500V và 690V	160A
Dòng làm việc AC-23A tại 415V, 500V và 690V	160A
Công suất động cơ AC-23A tại 415V	90kW
Công suất động cơ AC-23A tại 500V	110kW
Công suất động cơ AC-23A tại 690V	132kW
Điện áp cách điện định mức Ui	1000V
Điện áp chịu xung định mức Uimp	12kV
Khả năng chịu dòng ngắn mạch trong 1 giây Icw	8kA tại 1000V
Độ bền cơ khí	16.000 lần vận hành
Đầu nối công suất	Bu lông M8, mô-men siết 15–22Nm
Tiết diện cáp danh định	95mm²

1. Giới thiệu và nguồn gốc thương hiệu KATKO

KATKO là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan. Tiền thân của doanh nghiệp được thành lập năm 1938, sau đó phát triển chuyên sâu về cầu dao cắt tải, cầu dao cách ly, cầu chì chuyển mạch và các giải pháp kết nối điện công nghiệp.

KATKO tập trung vào những ứng dụng yêu cầu độ tin cậy cao trong nhà máy, hệ thống phân phối điện, công nghiệp quá trình, công trình kỹ thuật và môi trường vận hành khắc nghiệt. Doanh nghiệp duy trì hoạt động sản xuất tại Phần Lan và Ba Lan, đồng thời cung cấp sản phẩm tới nhiều thị trường quốc tế.

Katko KU 6160PW SV thuộc nhóm LoadSafe công suất lớn. Sản phẩm hướng đến nhiệm vụ đóng cắt tải nặng, cách ly động cơ và tạo trạng thái ngắt điện rõ ràng để phục vụ vận hành hoặc bảo trì hệ thống.

2. Ưu điểm và tính năng nổi bật

• Cấu hình sáu cực 160A cho phép đóng mở đồng thời sáu dây dẫn công suất, phù hợp với các sơ đồ động lực cần nhiều hơn ba cực cách ly.
• Tay xoay trực tiếp ON–OFF giúp người vận hành nhận biết và điều khiển trạng thái thiết bị ngay tại tủ điện.
• Hai cụm ba cực được ghép bằng cơ cấu liên động cơ khí, hạn chế tình trạng các cực chuyển trạng thái không đồng thời.
• Công nghệ tiếp điểm bạc của dòng LoadSafe hỗ trợ khả năng dẫn điện ổn định, đóng cắt tin cậy và duy trì độ bền trong quá trình sử dụng.
• Cơ cấu đóng cắt nhanh giúp tốc độ chuyển trạng thái ít phụ thuộc vào tốc độ xoay tay của người vận hành.
• Tay vận hành có thể khóa tại vị trí OFF; tài liệu lắp đặt được KATKO liên kết cho cấu hình này thể hiện ba vị trí gắn ổ khóa, hỗ trợ quy trình khóa và gắn thẻ LOTO.
• Có thể phối hợp với tiếp điểm phụ tương thích để đưa tín hiệu trạng thái về PLC, bộ điều khiển hoặc đèn báo của tủ điện.
• Phù hợp cho hệ thống phân phối điện công nghiệp, cách ly động cơ, mạch chuyển nguồn được thiết kế riêng và tủ điều khiển bơm chữa cháy.

KU 6160PW SV là cầu dao cắt tải và cách ly, không phải thiết bị tự động bảo vệ quá tải hoặc ngắn mạch. Mạch điện vẫn phải có cầu chì, MCCB hoặc thiết bị bảo vệ phù hợp ở phía trước, được lựa chọn theo dòng sự cố và yêu cầu phối hợp bảo vệ của công trình.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đóng cắt và cách ly mạch động lực

Cầu dao cách ly sáu cực thực hiện hai chức năng chính: cho phép đóng hoặc ngắt dòng điện trong điều kiện làm việc được định mức, đồng thời tạo điểm cách ly cơ khí giữa nguồn và tải khi chuyển sang OFF. Trạng thái cách ly giúp kỹ thuật viên kiểm soát nguồn điện trước khi kiểm tra, sửa chữa hoặc bảo dưỡng thiết bị phía sau.

Trong tủ bơm PCCC, KU 6160PW SV có thể được bố trí ở mạch động lực để cách ly bộ khởi động, contactor, bộ điều khiển hoặc các đầu dây động cơ theo sơ đồ thiết kế. Việc sử dụng đủ sáu cực phụ thuộc vào kiểu khởi động và cấu trúc mạch; không được tự ý đấu song song các cực để tăng dòng nếu chưa có hướng dẫn của nhà sản xuất và tính toán của kỹ sư thiết kế.

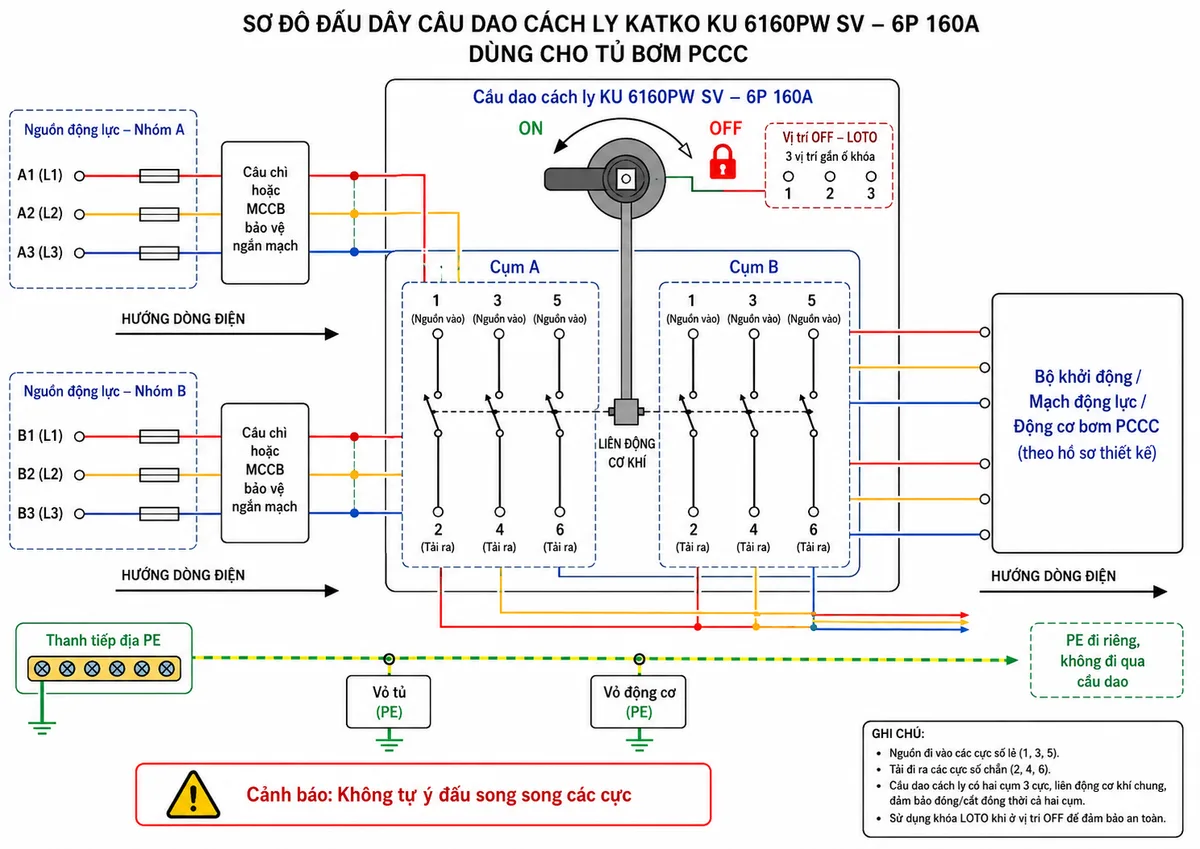

Sơ đồ đấu dây và kết nối đề xuất

Sơ đồ đấu nối chính thức thể hiện thiết bị gồm hai nhóm ba cực liên động. Trong mỗi nhóm, các cặp tiếp điểm được đánh số 1–2, 3–4 và 5–6. Thông thường phía nguồn được đưa vào các cực số lẻ, còn phía tải đi ra các cực số chẵn; hướng đấu cuối cùng phải được kiểm tra theo ký hiệu trên sản phẩm và hồ sơ kỹ thuật của tủ.

Thiết bị bảo vệ ngắn mạch phải được đặt phía trước cầu dao. Dây PE không đi qua tiếp điểm đóng cắt mà phải nối liên tục đến thanh tiếp địa và vỏ kim loại của tủ, động cơ hoặc thiết bị tải.

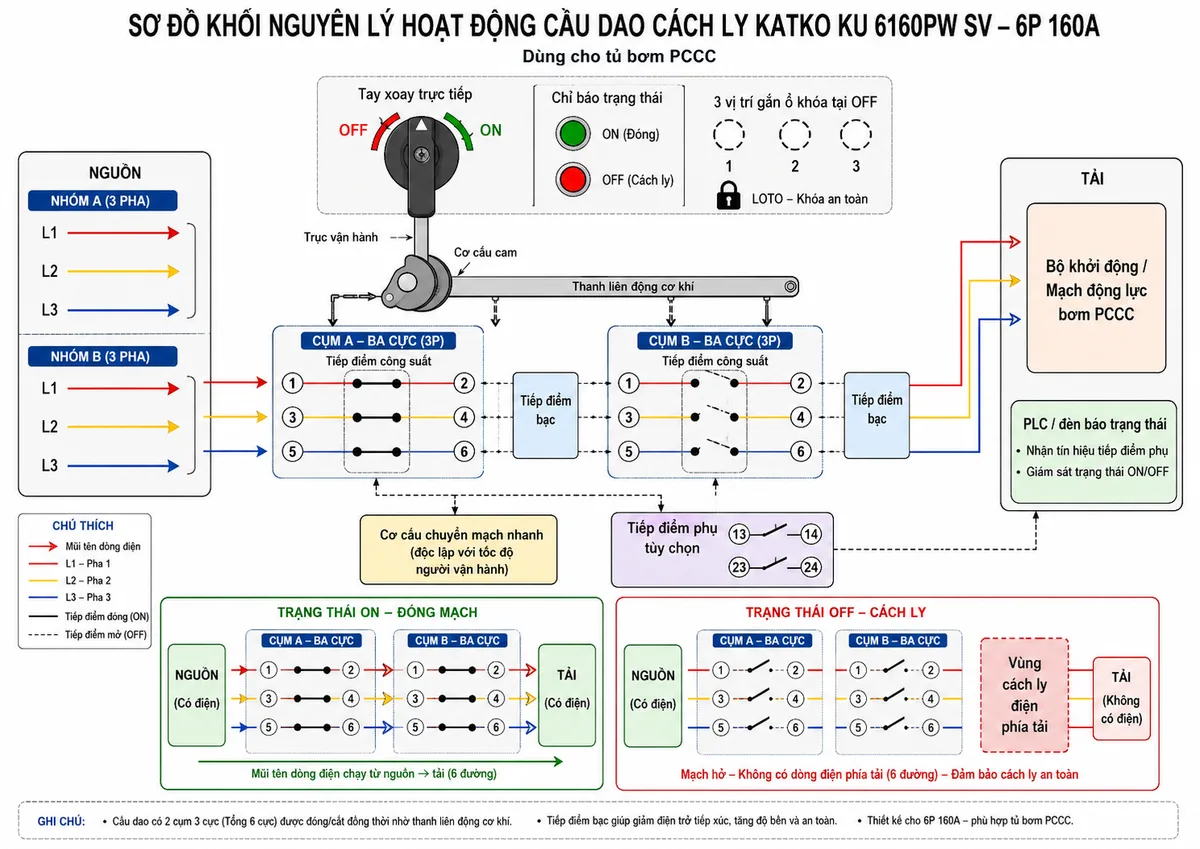

Nguyên lý hoạt động

Khi tay xoay được chuyển sang ON, chuyển động được truyền qua trục và cơ cấu cam đến thanh liên động. Cơ cấu này tác động đồng thời lên hai cụm ba cực, làm đóng cả sáu tiếp điểm công suất. Dòng điện sau đó có thể truyền từ nguồn qua cầu dao đến mạch động lực phía tải.

Khi tay xoay được chuyển sang OFF, cơ cấu đóng cắt nhanh mở đồng thời sáu tiếp điểm. Khoảng hở tiếp điểm hình thành vùng cách ly điện giữa nguồn và tải. Sau khi thực hiện đầy đủ quy trình xác nhận mất điện, tay xoay có thể được khóa tại OFF để hạn chế việc đóng điện ngoài ý muốn trong thời gian bảo trì.

Nếu lắp thêm tiếp điểm phụ báo trạng thái, chuyển động cơ khí của cầu dao có thể đồng thời thay đổi trạng thái tiếp điểm tín hiệu. Tín hiệu này chỉ dùng cho mạch điều khiển hoặc giám sát, không thay thế việc kiểm tra mất điện trực tiếp trước khi làm việc.

Ứng dụng trong tủ bơm PCCC và hệ thống công nghiệp

• Cách ly nguồn cho bộ khởi động hoặc mạch động lực của bơm chữa cháy.
• Đóng cắt sáu dây công suất trong các sơ đồ động cơ hoặc hệ thống điều khiển được thiết kế tương ứng.
• Làm cầu dao bảo trì tại tủ phân phối, tủ điều khiển động cơ và cụm máy công nghiệp.
• Cách ly đồng thời hai nhóm ba cực có yêu cầu liên động cơ khí.
• Ứng dụng trong hệ thống phân phối điện, trạm kỹ thuật, nhà máy và công trình hạ tầng.

Đối với hệ thống PCCC, việc lựa chọn và bố trí cầu dao phải được thực hiện theo hồ sơ thiết kế đã phê duyệt. Kỹ sư cần kiểm tra điện áp hệ thống, dòng định mức, dòng khởi động, phương pháp khởi động động cơ, dòng ngắn mạch dự kiến và yêu cầu duy trì nguồn của bơm chữa cháy trước khi lắp đặt.

4. Cam kết và nơi mua hàng

Khi mua Katko KU 6160PW SV chính hãng, khách hàng cần đối chiếu đầy đủ model, mã sản phẩm, số cực, dòng định mức và cấu hình tay vận hành. Thiết bị cũng cần được lựa chọn cùng MCCB, cầu chì, phụ kiện che đầu cực, vách ngăn pha hoặc tiếp điểm phụ phù hợp với thiết kế thực tế.

Để được tư vấn lựa chọn đúng cầu dao cách ly cho tủ bơm PCCC 90kW, kiểm tra khả năng tương thích và nhận báo giá sản phẩm chính hãng, quý khách hãy liên hệ mua hàng tại thietbicodien. Chúng tôi hỗ trợ đối chiếu mã hàng, tư vấn phương án lắp đặt và cung cấp thông tin kỹ thuật phục vụ thiết kế tủ điện.

Câu hỏi thường gặp (FAQ)

Katko KU 6160PW SV là cầu dao cách ly hay cầu dao bảo vệ?

Đây là cầu dao cắt tải có chức năng cách ly bằng tay. Thiết bị không tự động cắt khi xảy ra quá tải hoặc ngắn mạch, vì vậy phải được phối hợp với cầu chì, MCCB hoặc thiết bị bảo vệ thích hợp.

KU 6160PW SV có thực sự đóng cắt đồng thời sáu cực không?

Có. Thiết bị gồm hai cụm ba cực được ghép bằng cơ cấu liên động cơ khí. Khi xoay tay vận hành, cả sáu tiếp điểm chuyển trạng thái đồng thời.

Sản phẩm có phù hợp với động cơ bơm PCCC 90kW không?

Model này có định mức công suất động cơ tương ứng với ứng dụng 90kW tại điều kiện điện áp và cấp sử dụng được nêu trong bảng thông số. Kỹ sư vẫn phải kiểm tra dòng thực tế, dòng khởi động, kiểu khởi động và yêu cầu của hệ thống PCCC trước khi lựa chọn.

Có thể sử dụng sáu cực để đấu song song nhằm tăng dòng điện không?

Không nên tự ý đấu song song các cực. Việc ghép cực có thể gây phân bố dòng không đều và ảnh hưởng đến khả năng đóng cắt. Chỉ thực hiện khi có cấu hình được nhà sản xuất chấp thuận và hồ sơ tính toán kỹ thuật cụ thể.

Tay xoay của KU 6160PW SV có khóa được tại vị trí OFF không?

Có. Cấu hình tay xoay trực tiếp hỗ trợ khóa tại OFF để phục vụ quy trình LOTO. Chỉ khóa sau khi đã ngắt tải đúng trình tự và xác nhận điều kiện an toàn của hệ thống.

Dây tiếp địa PE có được đấu qua một cực của cầu dao không?

Không. Dây PE phải được nối liên tục đến thanh tiếp địa, vỏ tủ và vỏ động cơ. Không sử dụng tiếp điểm công suất của cầu dao để đóng cắt dây bảo vệ PE.

KU 6160PW SV có phải là cầu dao chuyển nguồn không?

Không. Đây là cầu dao cắt tải ON–OFF. Khi cần chuyển đổi giữa hai nguồn điện, phải lựa chọn đúng dòng cầu dao chuyển nguồn hoặc bộ chuyển nguồn có cấu hình và liên động chuyên dụng.

Có thể lấy tín hiệu trạng thái ON–OFF về PLC không?

Có thể khi lắp tiếp điểm phụ tương thích. Tiếp điểm phụ dùng để báo trạng thái cho PLC, đèn báo hoặc mạch giám sát và không được sử dụng làm tiếp điểm công suất cho động cơ.
