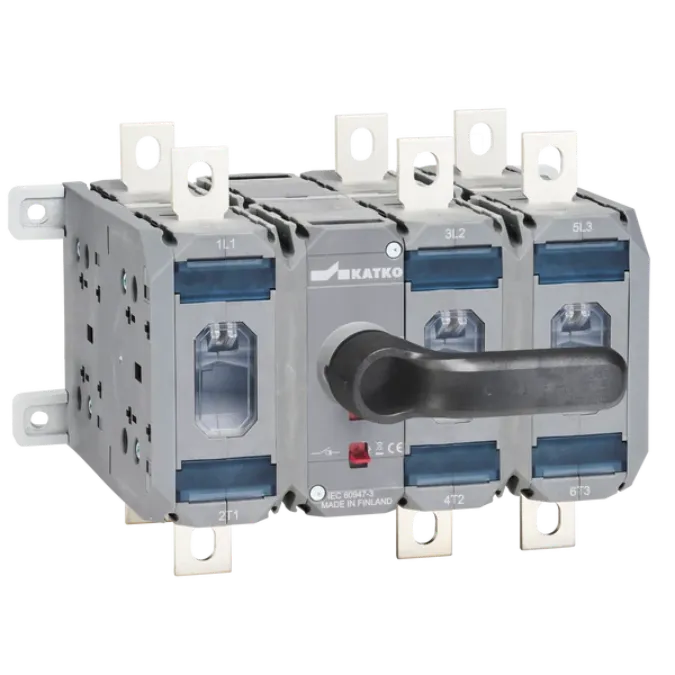

Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 6250W SV (6P 250A 132kW)

1. Giới thiệu Cầu dao cách ly Katko KU 6250W SV 6P 250A 132kW

Cầu dao cách ly Katko KU 6250W SV là thiết bị đóng cắt có tải thuộc dòng LoadSafe, được thiết kế để đóng, ngắt và cách ly đồng thời sáu dây dẫn trong các hệ thống điện công nghiệp. Với cấu hình sáu cực và tay xoay vận hành trực tiếp, sản phẩm phù hợp làm phần tử cách ly nguồn trong tủ bơm PCCC công suất lớn, tủ phân phối, tủ điều khiển động cơ và các hệ thống yêu cầu thao tác cơ khí rõ ràng.

Katko là thương hiệu thiết bị đóng cắt đến từ Phần Lan, chuyên phát triển cầu dao cắt tải, cầu dao cách ly, công tắc an toàn, cầu dao có cầu chì và phụ kiện lắp đặt công nghiệp. Katko có hơn tám thập kỷ kinh nghiệm trong lĩnh vực thiết bị đóng cắt và duy trì hoạt động sản xuất tại các nhà máy của hãng ở Phần Lan và Ba Lan.

Model KU 6250W SV sử dụng kết cấu công tắc xoay, sáu tiếp điểm công suất liên động cơ khí và tay cầm trực tiếp. Thiết bị có thể được bố trí để cách ly hai nhóm mạch ba pha hoặc sáu dây dẫn theo sơ đồ thiết kế của tủ điện; cấu hình đấu nối cuối cùng phải được kỹ sư xác định theo mạch động lực thực tế.

Thông số kỹ thuật chính

Hạng mục	Thông tin
Model	KU 6250W SV
Mã sản phẩm của nhà sản xuất	20543
Loại thiết bị	Cầu dao cắt tải dạng xoay, tay cầm trực tiếp
Số cực	6 cực
Dòng làm việc AC-21A tại 415 V, 500 V và 690 V	250 A
Dòng làm việc AC-22A tại 415 V, 500 V và 690 V	250 A
Dòng làm việc AC-23A tại 415 V	250 A
Công suất động cơ ba pha AC-23A tại 415 V, 1.500 vòng/phút	132 kW
Điện áp cách điện định mức	1.000 V
Điện áp chịu xung định mức	12 kV
Tiết diện dây dẫn danh định	120 mm²
Bu lông đầu cực và mô-men siết	M8; 15–22 Nm
Độ bền cơ khí	16.000 lần thao tác
Khả năng khóa tại vị trí OFF	Tối đa 3 ổ khóa theo hướng dẫn lắp đặt
Tiếp điểm phụ tương thích	1V160KU hoặc 2V160KU, tùy chọn

2. Ưu điểm và tính năng nổi bật

• Đóng cắt đồng bộ sáu cực: cơ cấu truyền động chung điều khiển hai cụm ba tiếp điểm, giúp các đường dẫn điện được đóng hoặc mở theo cùng một thao tác.
• Khả năng cắt tải động cơ: thiết bị thuộc nhóm load break switch, đáp ứng thao tác đóng cắt tải trong phạm vi định mức thay vì chỉ làm nhiệm vụ cách ly không tải.
• Tay xoay trực tiếp ON/OFF: trạng thái vận hành được thể hiện rõ ràng, thuận tiện kiểm tra tại mặt trước thiết bị trong quá trình vận hành và bảo trì.
• Hỗ trợ khóa an toàn LOTO: tay cầm có thể khóa tại vị trí OFF, giúp hạn chế nguy cơ đóng điện ngoài ý muốn khi kỹ thuật viên đang kiểm tra tủ bơm hoặc thiết bị phía tải.
• Kết cấu công nghiệp bền bỉ: cơ cấu xoay và liên động cơ khí được thiết kế cho các ứng dụng đóng cắt tải nặng, hệ thống phân phối điện và cách ly động cơ.
• Có thể bổ sung tiếp điểm phụ: tiếp điểm trạng thái tùy chọn cho phép gửi tín hiệu ON/OFF về PLC, bộ điều khiển trung tâm, đèn báo hoặc hệ thống giám sát của tủ điện.
• Phụ kiện lắp đặt đa dạng: có thể kết hợp tấm ngăn pha, nắp che đầu cực và các phụ kiện tương thích của Katko tùy theo yêu cầu an toàn của tủ điện.

Cần lưu ý rằng cầu dao cách ly 6P 250A không thay thế MCCB, cầu chì hoặc thiết bị bảo vệ động cơ. Khả năng bảo vệ ngắn mạch, quá tải và mất pha phải được thực hiện bởi các thiết bị chuyên dụng được lựa chọn riêng trong hệ thống.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Trong tủ điều khiển bơm chữa cháy, Katko KU 6250W SV có nhiệm vụ tạo điểm đóng cắt và cách ly cơ khí giữa nguồn điện với bộ khởi động hoặc mạch động lực của động cơ. Sáu cực cho phép ngắt đồng thời sáu dây dẫn theo cấu trúc mạch của tủ, đặc biệt hữu ích khi hệ thống cần cách ly đồng bộ hai nhóm đường dây ba pha.

Khi tay xoay ở vị trí ON, toàn bộ tiếp điểm công suất được đóng và cho phép dòng điện truyền đến thiết bị phía tải. Khi chuyển về OFF, các tiếp điểm mở đồng thời, tạo khoảng cách cách điện để phục vụ kiểm tra, sửa chữa hoặc thay thế thiết bị. Tay cầm có thể được khóa bằng ổ khóa cá nhân theo quy trình LOTO trước khi nhân viên kỹ thuật làm việc trong tủ.

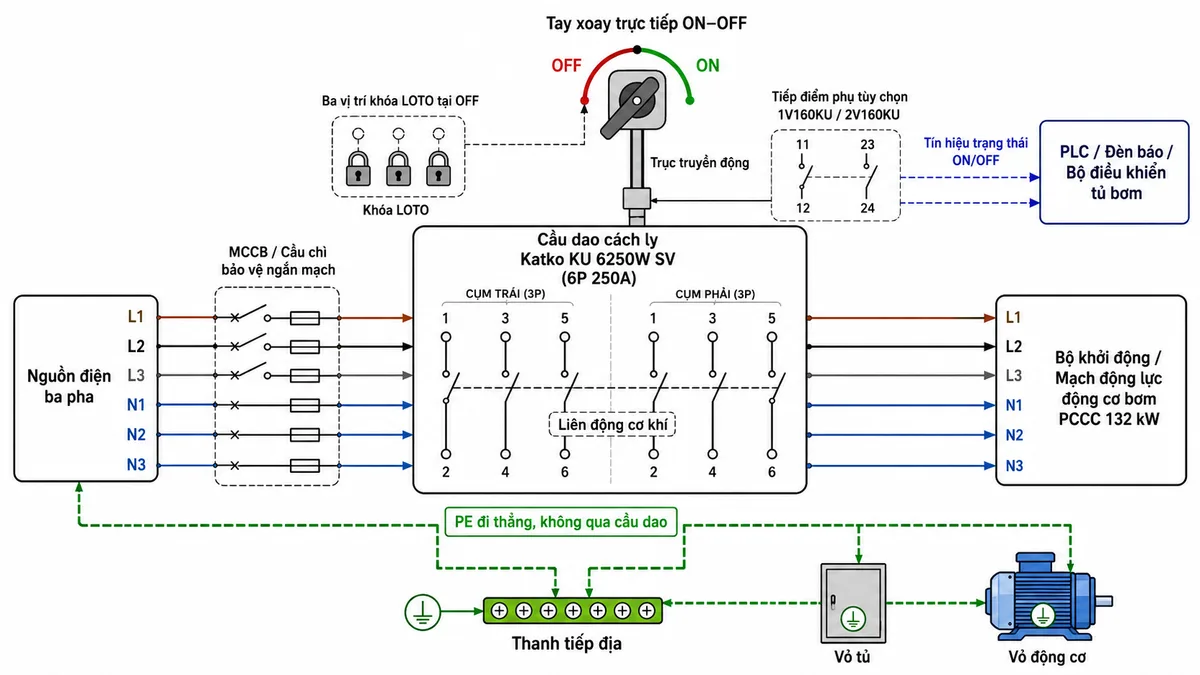

Sơ đồ đấu dây và kết nối

Việc đấu dây phải được thực hiện khi toàn bộ hệ thống đã được cô lập nguồn và xác nhận không còn điện áp. Kỹ thuật viên cần sử dụng dây dẫn phù hợp với dòng tải, đầu cốt đúng kích thước, tấm ngăn pha và nắp che đầu cực khi thiết kế tủ yêu cầu. Các đầu nối phải được siết theo trị số của nhà sản xuất trong bảng kỹ thuật.

Không đấu dây bảo vệ PE qua tiếp điểm của cầu dao. Dây PE phải được nối liên tục từ thanh tiếp địa của tủ đến vỏ kim loại, khung thiết bị và vỏ động cơ để duy trì chức năng bảo vệ ngay cả khi cầu dao ở vị trí OFF.

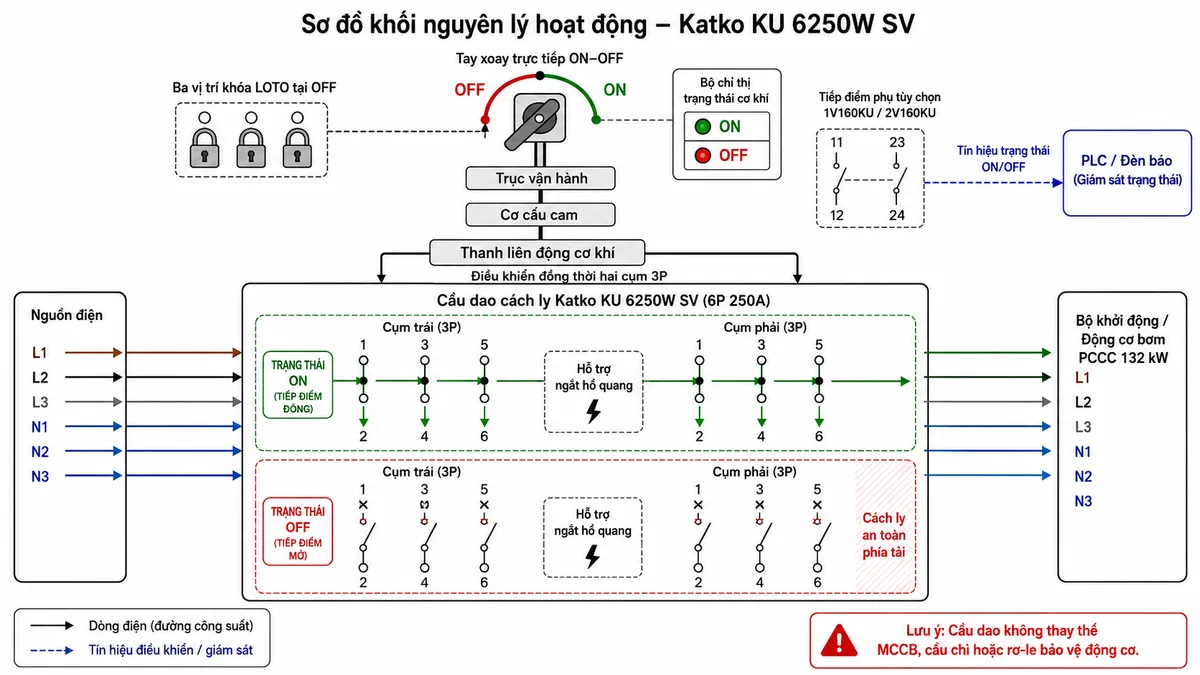

Nguyên lý hoạt động

Chuyển động quay của tay cầm được truyền đến cơ cấu cam bên trong. Cơ cấu này tác động lên thanh liên động chung để đóng hoặc mở đồng thời toàn bộ sáu tiếp điểm. Thiết kế liên động giúp hạn chế tình trạng một cực đóng trong khi cực khác chưa hoàn tất hành trình.

Khi ngắt tải, cơ cấu chuyển mạch đưa các tiếp điểm rời nhau nhanh và kiểm soát hồ quang phát sinh trong quá trình cắt dòng. Sau khi tay cầm về OFF, khoảng cách tiếp điểm tạo vùng cách ly phía tải; người vận hành có thể khóa tay cầm trước khi tiến hành bảo trì.

Nếu lắp tiếp điểm phụ, trạng thái cơ khí của cầu dao được chuyển thành tín hiệu điều khiển độc lập với mạch công suất. Tín hiệu này có thể dùng để liên động bộ khởi động, hiển thị trạng thái trên cửa tủ hoặc cảnh báo về hệ thống giám sát.

Ứng dụng tiêu biểu

• Làm cầu dao cách ly cho tủ bơm PCCC theo thiết kế mạch động lực đã được phê duyệt.
• Cách ly đồng thời hai nhóm dây dẫn ba pha trong tủ điều khiển động cơ.
• Tủ phân phối điện công nghiệp và hệ thống chuyển tải công suất lớn.
• Máy bơm, quạt, máy nén và dây chuyền sản xuất cần điểm ngắt nguồn bằng tay.
• Hệ thống cần liên động trạng thái cầu dao với PLC, đèn báo hoặc mạch điều khiển trung tâm.

Việc lựa chọn thiết bị cho hệ thống PCCC phải dựa trên dòng làm việc thực tế, phương pháp khởi động, sơ đồ sáu dây, điều kiện lắp đặt, khả năng chịu ngắn mạch của toàn hệ thống và các tiêu chuẩn áp dụng cho công trình. Không lựa chọn chỉ dựa trên công suất động cơ danh nghĩa.

4. Cam kết và nơi mua hàng

Khách hàng cần mua cầu dao cách ly Katko chính hãng có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình sáu cực, lựa chọn thiết bị bảo vệ phía trước và xác định phụ kiện phù hợp với tủ bơm PCCC.

thietbicodien hỗ trợ đối chiếu mã hàng, thông số tải, sơ đồ kết nối và yêu cầu lắp đặt trước khi báo giá. Sản phẩm được cung cấp theo hồ sơ bán hàng, chính sách bảo hành và chứng từ kèm theo từng đơn hàng, giúp khách hàng hạn chế nhầm lẫn giữa cầu dao cắt tải, cầu dao chuyển nguồn và các biến thể tay cầm khác nhau.

Câu hỏi thường gặp về Katko KU 6250W SV

Katko KU 6250W SV là cầu dao cách ly hay cầu dao cắt tải?

Đây là cầu dao cắt tải dạng xoay có chức năng cách ly. Thiết bị có thể đóng hoặc ngắt tải trong phạm vi định mức, đồng thời tạo điểm cách ly cơ khí khi chuyển sang vị trí OFF.

Sáu cực của thiết bị được sử dụng như thế nào?

Sáu cực được bố trí thành hai cụm ba tiếp điểm và vận hành đồng bộ bằng một cơ cấu chung. Chúng có thể dùng để cách ly hai nhóm đường dây ba pha hoặc sáu dây dẫn của mạch động lực, tùy theo sơ đồ tủ điện.

Model này có phù hợp với động cơ bơm PCCC không?

Thiết bị có cấp công suất động cơ theo tiêu chuẩn AC-23A được thể hiện trong bảng kỹ thuật. Tuy nhiên, kỹ sư phải kiểm tra thêm dòng định mức trên nhãn động cơ, phương pháp khởi động, thời gian khởi động và yêu cầu của hệ thống PCCC trước khi lựa chọn.

Cầu dao có bảo vệ ngắn mạch và quá tải không?

Không. KU 6250W SV thực hiện chức năng đóng cắt và cách ly. Hệ thống vẫn cần MCCB hoặc cầu chì để bảo vệ ngắn mạch và cần rơ-le bảo vệ động cơ hoặc giải pháp tương đương nếu sơ đồ điều khiển yêu cầu.

Tay xoay có thể khóa khi bảo trì không?

Có. Tay cầm trực tiếp hỗ trợ gắn tối đa ba ổ khóa tại vị trí OFF theo hướng dẫn lắp đặt, phù hợp với quy trình khóa và treo thẻ an toàn LOTO.

Tiếp điểm phụ có được lắp sẵn không?

Tiếp điểm phụ là cấu hình tùy chọn và không nên mặc định là phụ kiện tiêu chuẩn đi kèm. Khi đặt hàng, cần xác nhận loại tiếp điểm, số lượng và chức năng tín hiệu cần sử dụng trong tủ điều khiển.

Có được đấu dây PE qua một cực của cầu dao không?

Không. Dây bảo vệ PE phải được nối liên tục đến thanh tiếp địa, vỏ tủ và vỏ động cơ. Không được ngắt dây PE bằng tiếp điểm của cầu dao.

Có thể dùng KU 6250W SV làm thiết bị dừng khẩn cấp không?

Thiết bị chỉ được sử dụng cho chức năng dừng khẩn cấp khi toàn bộ thiết kế cơ khí, tay cầm, vị trí lắp đặt và mạch điều khiển đáp ứng tiêu chuẩn áp dụng. Không nên tự mặc định cầu dao cách ly là nút dừng khẩn cấp của hệ thống.
