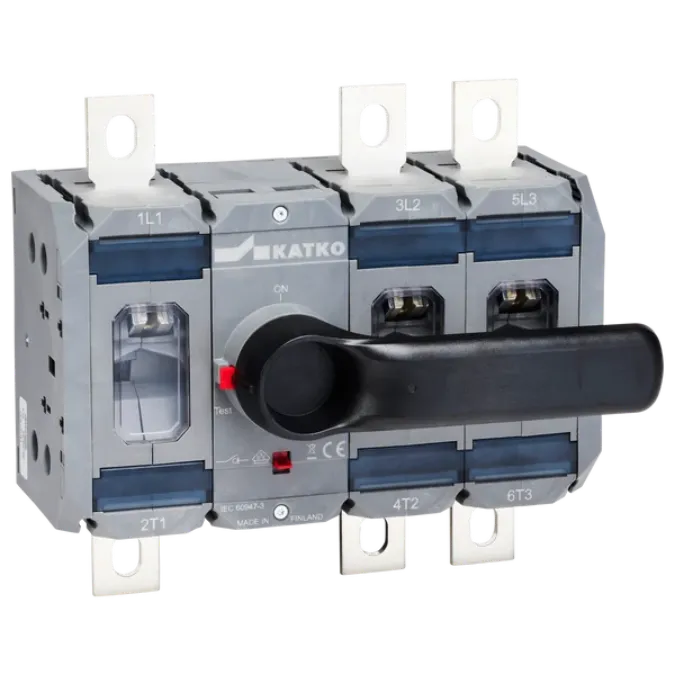

Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3400 SV (3P 400A 200kW)

1. Cầu dao cách ly Katko KU 3400 SV cho tủ bơm PCCC – Giới thiệu và nguồn gốc thương hiệu

Cầu dao cách ly Katko KU 3400 SV là thiết bị đóng cắt tải thuộc dòng LoadSafe, được thiết kế để đóng, ngắt và tạo điểm cách ly an toàn cho mạch điện động lực ba pha. Sản phẩm phù hợp lắp trong tủ bơm PCCC, tủ điều khiển động cơ, tủ phân phối điện và các hệ thống công nghiệp cần thao tác cách ly bằng tay rõ ràng, tin cậy.

Model KU 3400 SV sử dụng cơ cấu tay xoay trực tiếp, điều khiển đồng thời các tiếp điểm của ba pha. Theo dữ liệu của nhà sản xuất, thiết bị có khả năng làm việc với tải động cơ theo cấp sử dụng AC-23A và đạt công suất định mức 200 kW tại 415 V, phù hợp với các mạch động lực công suất lớn khi được lựa chọn, phối hợp bảo vệ và lắp đặt đúng thiết kế.

KATKO là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan, với lịch sử phát triển bắt đầu từ năm 1938. Doanh nghiệp đặt trụ sở tại Helsinki và chuyên sản xuất cầu dao cách ly, công tắc cắt tải, cầu dao chuyển nguồn, cầu dao cầu chì cùng các phụ kiện đấu nối công nghiệp. KATKO vận hành các nhà máy riêng tại Phần Lan và Ba Lan; thông tin xuất xứ của mã hàng đang giới thiệu là Phần Lan.

Thông số kỹ thuật tiêu biểu của KU 3400 SV

Thông số	Giá trị
Loại thiết bị	Load break switch, tay xoay trực tiếp
Số cực	3 cực
Dòng làm việc AC-23A tại 415 V	400 A
Công suất động cơ AC-23A tại 415 V	200 kW
Dòng làm việc AC-22A tại 690 V	400 A
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng chịu đựng ngắn hạn trong 1 giây	13,5 kA
Độ bền điện	2000 lần thao tác
Độ bền cơ khí	10000 lần thao tác
Cỡ bu lông đầu cực	M10
Mô-men siết đầu cực tối đa	30–44 Nm
Tiết diện cáp dùng cho giá trị định mức	240 mm²
Kích thước rộng × cao × sâu	204 × 100 × 185 mm
Khả năng khóa an toàn	Ba vị trí lắp khóa tại trạng thái OFF

2. Ưu điểm và tính năng nổi bật của Katko KU 3400 SV

• Cắt tải và cách ly mạch động lực: thiết bị vừa có khả năng thao tác đóng cắt trong điều kiện làm việc bình thường, vừa tạo khoảng cách cách điện khi chuyển về trạng thái OFF.
• Ba cực liên động đồng bộ: cơ cấu cơ khí chung điều khiển các tiếp điểm pha cùng lúc, hạn chế tình trạng đóng hoặc ngắt không đồng đều giữa các pha.
• Tay xoay trực tiếp: phiên bản SV được cung cấp với tay vận hành lắp trực tiếp trên thân cầu dao, giúp bố trí gọn trong khoang thiết bị của tủ điện.
• Phù hợp tải động cơ công suất lớn: cấp sử dụng AC-23A hỗ trợ đóng cắt tải động cơ và các tải có tính cảm cao, thích hợp cho mạch động lực của bơm chữa cháy.
• Hỗ trợ khóa LOTO: tay xoay có thể được khóa tại trạng thái OFF, hỗ trợ kiểm soát nguồn điện trong quá trình kiểm tra, bảo trì hoặc sửa chữa.
• Chỉ thị trạng thái cơ khí rõ ràng: vị trí ON và OFF được thể hiện trực tiếp trên cơ cấu vận hành, giúp người phụ trách dễ kiểm tra trạng thái cách ly.
• Có thể mở rộng tín hiệu giám sát: thiết bị hỗ trợ lắp tiếp điểm phụ để gửi trạng thái đóng, mở hoặc trạng thái kiểm tra về PLC, bộ điều khiển và hệ thống báo trạng thái của tủ.
• Phụ kiện bảo vệ đầu cực: có thể kết hợp nắp che đầu nối và tấm ngăn pha phù hợp nhằm tăng mức độ an toàn trong quá trình lắp đặt, vận hành và bảo dưỡng.
• Kết cấu dành cho môi trường công nghiệp: thân cầu dao sử dụng vật liệu nhiệt dẻo không halogen, phù hợp với yêu cầu về độ bền và khả năng tái chế vật liệu.

3. Chức năng, nguyên lý hoạt động và ứng dụng của KU 3400 SV

Chức năng trong tủ điều khiển bơm PCCC

Trong tủ bơm chữa cháy, cầu dao cách ly ba pha 400 A được bố trí trên đường cấp nguồn động lực để người vận hành có thể chủ động đóng điện hoặc tách hoàn toàn phần tải khỏi nguồn. Thiết bị thường được đặt sau MCCB hoặc hệ thống cầu chì bảo vệ ngắn mạch và trước bộ khởi động, contactor, khởi động mềm hoặc động cơ bơm.

KU 3400 SV là thiết bị cách ly và đóng cắt bằng tay, không thay thế chức năng bảo vệ quá tải, ngắn mạch hoặc mất pha. Việc lựa chọn MCCB, cầu chì, rơ-le bảo vệ động cơ, tiết diện cáp và phương thức khởi động phải căn cứ vào dòng định mức, dòng khởi động và yêu cầu của hệ thống bơm PCCC.

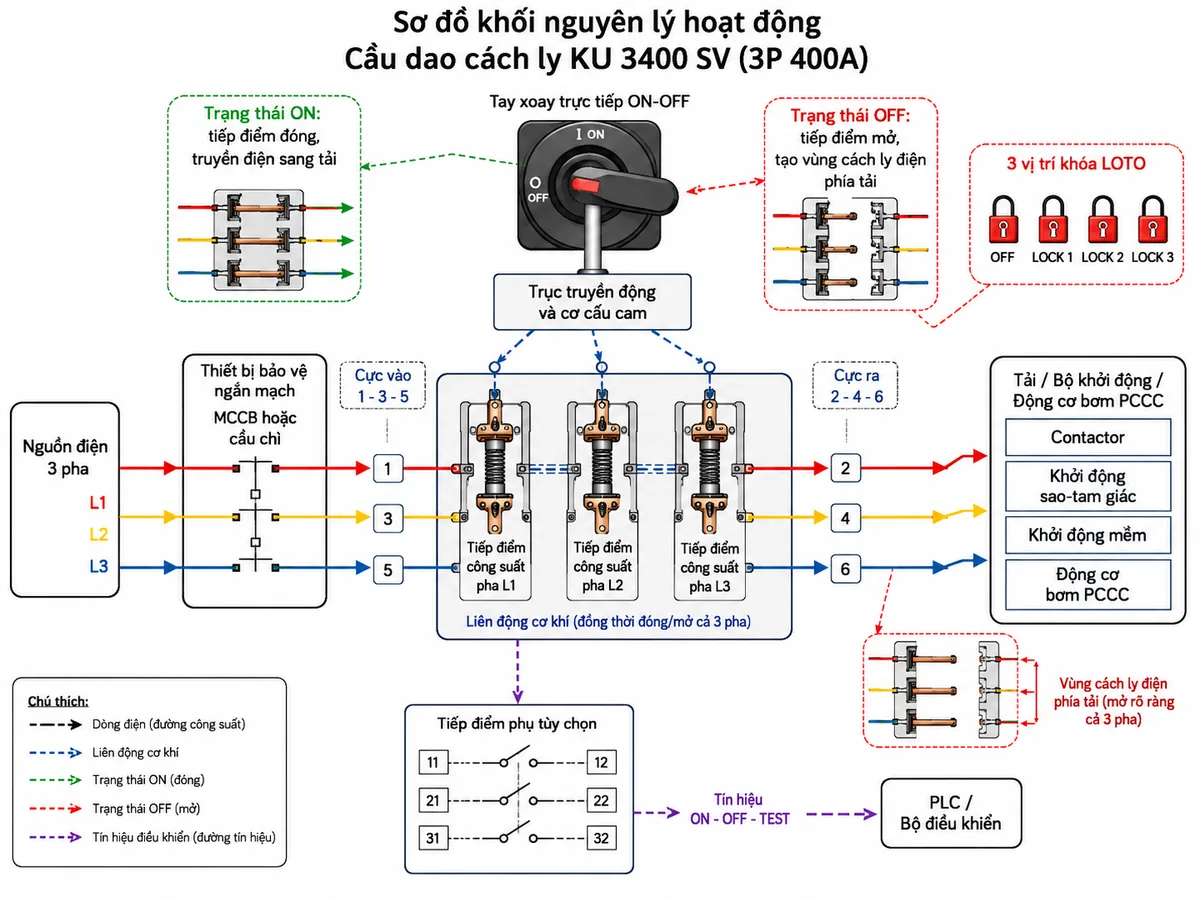

Nguyên lý đóng và ngắt mạch

Khi xoay tay vận hành sang ON, lực từ tay xoay được truyền qua trục và cơ cấu cam bên trong. Cơ cấu này làm các tiếp điểm công suất của ba pha đóng đồng thời, tạo đường dẫn điện liên tục từ nguồn đến bộ khởi động hoặc động cơ bơm.

Khi xoay tay về OFF, cơ cấu tác động nhanh tách đồng thời các tiếp điểm công suất. Khoảng hở giữa các tiếp điểm tạo vùng cách ly điện ở phía tải, cho phép thực hiện kiểm tra và bảo trì sau khi đã xác nhận hết điện theo quy trình an toàn.

Tiếp điểm phụ tùy chọn hoạt động theo vị trí cơ khí của cầu dao và có thể dùng để truyền tín hiệu trạng thái về bộ điều khiển. Tín hiệu này chỉ phục vụ giám sát hoặc liên động; dòng động lực của bơm vẫn đi qua các tiếp điểm công suất chính.

Ứng dụng phù hợp

• Tủ bơm chữa cháy: cách ly nguồn cho bơm điện chính, bơm dự phòng hoặc cụm khởi động động cơ.
• Tủ điều khiển động cơ: dùng làm cầu dao tổng trước contactor, khởi động mềm hoặc bộ điều khiển động lực.
• Tủ phân phối công nghiệp: tạo điểm đóng cắt tải và cách ly cho nhánh cấp điện công suất lớn.
• Hệ thống cấp thoát nước: phục vụ các trạm bơm, hệ thống xử lý nước và thiết bị vận hành liên tục.
• Dây chuyền sản xuất: cô lập nguồn của máy móc để bảo trì, thay thế thiết bị hoặc thực hiện quy trình LOTO.

Lưu ý khi lựa chọn và lắp đặt

Thông số công suất động cơ trong catalogue được xác lập theo điều kiện và cấp sử dụng do KATKO công bố. Khi áp dụng cho bơm PCCC thực tế, kỹ sư cần kiểm tra dòng toàn tải, dòng khởi động, điện áp hệ thống, chế độ vận hành, nhiệt độ trong tủ và khả năng phối hợp với thiết bị bảo vệ phía trước.

Các đầu cốt, thanh cái hoặc bộ nối cáp phải tương thích với đầu cực của cầu dao. Mối nối cần được siết đúng mô-men theo tài liệu lắp đặt của nhà sản xuất, đồng thời phải sử dụng nắp che và tấm ngăn pha khi thiết kế tủ yêu cầu.

Việc đấu nối và bảo trì chỉ được thực hiện bởi nhân sự có chuyên môn. Trước khi thao tác phải cô lập nguồn, khóa thiết bị, treo thẻ cảnh báo và xác nhận không còn điện tại cả phía nguồn lẫn phía tải.

4. Cam kết và nơi mua cầu dao Katko KU 3400 SV chính hãng

thietbicodien cung cấp cầu dao cách ly KATKO phục vụ tủ điện công nghiệp, tủ điều khiển động cơ và hệ thống bơm chữa cháy. Khách hàng được hỗ trợ đối chiếu đúng model, kiểm tra thông số ứng dụng, lựa chọn thiết bị bảo vệ phía trước và xác định các phụ kiện cần thiết cho phương án lắp đặt.

Khi đặt mua Katko KU 3400 SV chính hãng, khách hàng có thể yêu cầu cung cấp tài liệu kỹ thuật, bản vẽ kích thước, hướng dẫn lắp đặt, thông tin truy xuất sản phẩm và chính sách bảo hành theo điều kiện bán hàng.

Liên hệ thietbicodien để nhận báo giá KU 3400 SV, kiểm tra tình trạng hàng và được tư vấn cấu hình cầu dao cách ly phù hợp cho tủ bơm PCCC.

Câu hỏi thường gặp (FAQ)

KU 3400 SV có phải là MCCB bảo vệ ngắn mạch không?

Không. KU 3400 SV là công tắc cắt tải kiêm cầu dao cách ly. Thiết bị không thay thế MCCB, cầu chì hoặc rơ-le bảo vệ quá tải động cơ; hệ thống vẫn cần thiết bị bảo vệ được lựa chọn phù hợp ở phía trước.

Katko KU 3400 SV có dùng được cho động cơ bơm PCCC 200 kW không?

Theo datasheet của KATKO, model này có công suất làm việc định mức 200 kW đối với động cơ ba pha tại 415 V theo cấp sử dụng AC-23A. Tuy nhiên, cần kiểm tra thêm dòng định mức thực tế, dòng khởi động, phương thức khởi động và yêu cầu thiết kế của tủ bơm.

Ký hiệu SV trong model KU 3400 SV có ý nghĩa gì?

SV biểu thị phiên bản được cung cấp với tay xoay trực tiếp. Tay vận hành được lắp ngay trên cơ cấu cầu dao thay vì sử dụng bộ tay xoay ngoài cửa kèm trục kéo dài.

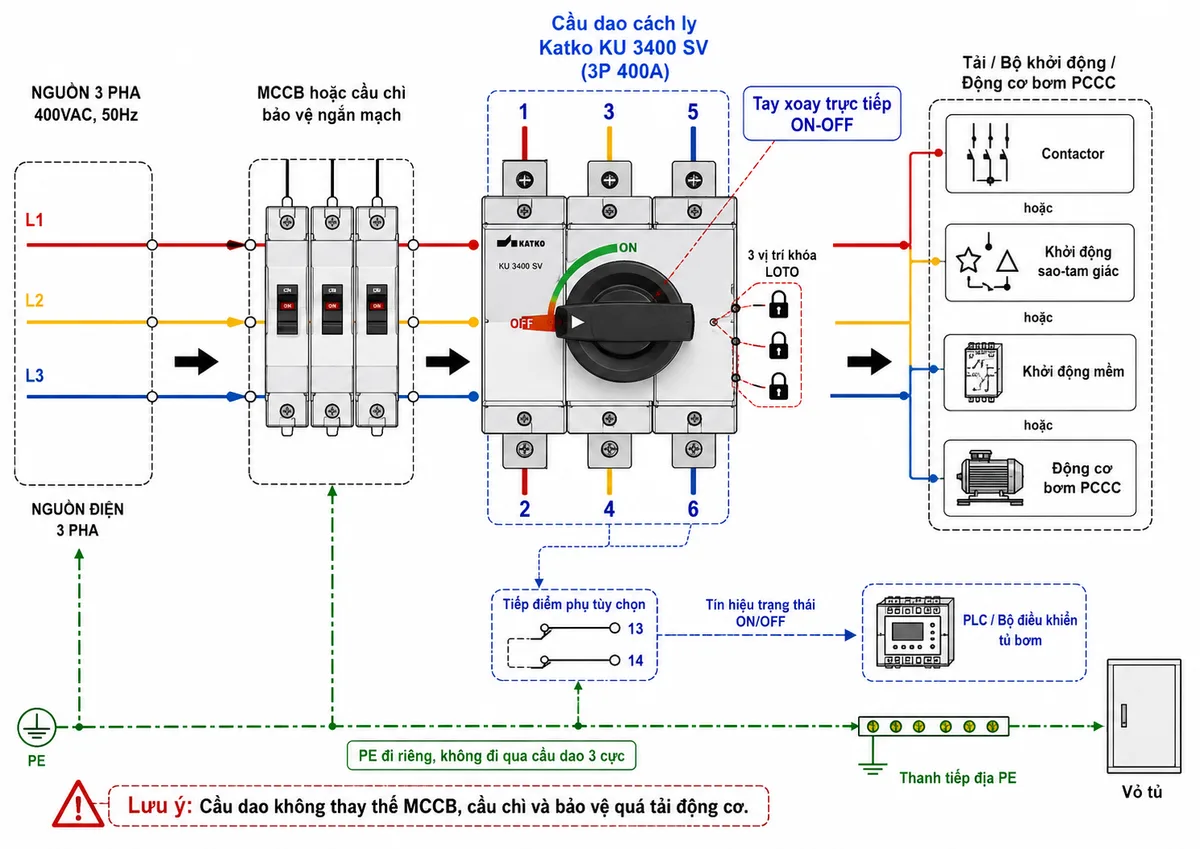

Các cực của cầu dao KU 3400 SV được đấu như thế nào?

Theo sơ đồ kết nối của KATKO, nguồn ba pha thường được đưa vào các cực 1, 3 và 5; các cực 2, 4 và 6 nối đến phía tải. Dây bảo vệ PE không đi qua cầu dao ba cực mà phải nối trực tiếp đến thanh tiếp địa và các phần kim loại cần bảo vệ.

KU 3400 SV có hỗ trợ khóa an toàn LOTO không?

Có. Tài liệu lắp đặt của KATKO thể hiện tay vận hành có thể lắp khóa tại trạng thái OFF. Tính năng này giúp ngăn thao tác đóng điện ngoài ý muốn trong quá trình bảo trì hoặc sửa chữa.

Có thể lấy tín hiệu trạng thái của cầu dao về PLC không?

Có thể khi lắp thêm tiếp điểm phụ tương thích. Tiếp điểm phụ dùng để truyền trạng thái đóng, mở hoặc trạng thái kiểm tra về PLC, đèn báo hay bộ điều khiển của tủ bơm.

Cần lưu ý gì khi lắp KU 3400 SV trong tủ điện?

Cần bảo đảm đủ khoảng cách cách điện, sử dụng đầu nối phù hợp, siết đầu cực đúng mô-men, bố trí bảo vệ ngắn mạch phía trước và kiểm tra khả năng chịu dòng của cáp hoặc thanh cái. Việc lắp đặt phải do nhân sự điện có chuyên môn thực hiện khi hệ thống đã được xác nhận hết điện.
