Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3250W SV (3P 250A 132kW)

1) Giới thiệu cầu dao cách ly Katko KU 3250W SV cho tủ bơm PCCC

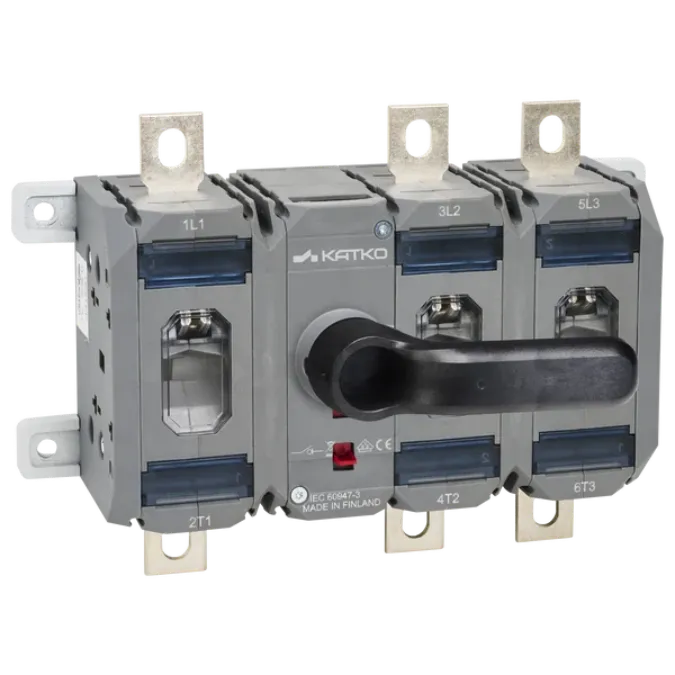

Cầu dao cách ly Katko KU 3250W SV là thiết bị đóng cắt tải ba pha thuộc dòng LoadSafe của Katko, được thiết kế cho các mạch động lực công suất lớn trong tủ điện công nghiệp, hệ thống phân phối điện và tủ điều khiển động cơ. Sản phẩm sử dụng tay xoay trực tiếp, giúp người vận hành chủ động đóng nguồn hoặc tạo điểm cách ly điện phía tải khi cần kiểm tra, bảo trì và xử lý sự cố.

Katko là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan, với lịch sử phát triển bắt đầu từ năm 1938. Doanh nghiệp tập trung vào các dòng cầu dao cắt tải, cầu dao cách ly, switch fuse, bộ chuyển nguồn và phụ kiện lắp đặt điện. Các giải pháp đóng cắt của hãng được sản xuất tại các nhà máy của Katko ở Phần Lan và Ba Lan, hướng đến độ ổn định cao trong môi trường công nghiệp và hệ thống phân phối điện quan trọng.

Với khả năng làm việc trong nhóm tải AC-23A, KU 3250W SV có thể được xem xét sử dụng làm cầu dao cô lập nguồn cho tủ bơm chữa cháy, tủ MCC, tủ điều khiển động cơ hoặc nhánh cấp nguồn công suất lớn. Việc lựa chọn cuối cùng phải căn cứ vào dòng làm việc, điện áp, phương thức khởi động, dòng khởi động của động cơ và tiêu chuẩn PCCC áp dụng cho từng dự án.

2) Ưu điểm và tính năng nổi bật của Katko KU 3250W SV

Đóng cắt đồng thời ba pha

Cầu dao cắt tải ba pha sử dụng một cơ cấu vận hành chung để điều khiển đồng bộ cả ba cực. Khi xoay tay vận hành, ba tiếp điểm công suất chuyển trạng thái cùng lúc, hạn chế tình trạng đóng hoặc ngắt không đồng đều giữa các pha của mạch động lực.

Tay xoay trực tiếp, thao tác rõ ràng

Phiên bản SV được Katko mô tả là loại có tay xoay trực tiếp. Kết cấu này phù hợp khi thiết bị được lắp trên bảng điện hoặc bên trong khoang thao tác của tủ, giúp truyền lực trực tiếp từ tay xoay đến trục và cơ cấu tiếp điểm.

Phù hợp với tải động cơ công suất lớn

Thiết bị được công bố thông số ở nhóm sử dụng AC-23A, là nhóm ứng dụng liên quan đến đóng cắt động cơ hoặc tải có tính cảm. Đây là đặc điểm quan trọng khi lựa chọn isolator cho tủ bơm PCCC, tủ quạt công nghiệp, máy nén, bơm cấp nước hoặc các cụm động lực tương tự.

Khả năng chịu điện và độ bền cơ khí cao

Katko công bố các giá trị về điện áp cách điện, điện áp chịu xung, dòng chịu đựng ngắn hạn và số chu kỳ thao tác cho đúng model. Những dữ liệu này hỗ trợ kỹ sư đánh giá khả năng phối hợp thiết bị trong hệ thống điện công nghiệp có dòng sự cố lớn.

Hỗ trợ phụ kiện cho lắp đặt trong tủ

Tùy cấu hình tủ điện, thiết bị có thể kết hợp với các phụ kiện tương thích do Katko cung cấp như tấm ngăn pha, nắp che đầu cực, bu lông đấu nối hoặc tiếp điểm phụ. Phụ kiện phải được lựa chọn đúng mã, đúng kích thước khung và đúng hướng dẫn của nhà sản xuất.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị theo dữ liệu Katko
Loại thiết bị	Load break switch với tay xoay trực tiếp
Số cực	3 cực
Dòng làm việc AC-22A tại 415–690 V	250 A
Dòng làm việc AC-23A tại 415–690 V	250 A
Công suất động cơ AC-23A tại 415 V	132 kW
Công suất động cơ AC-23A tại 500 V	160 kW
Công suất động cơ AC-23A tại 690 V	250 kW
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng nhiệt định mức Ith	315 A
Dòng chịu đựng ngắn hạn trong 1 giây	8 kA
Độ bền cơ khí	16.000 lần thao tác
Độ bền điện	2.000 lần thao tác
Cỡ bu lông đầu cực	M8
Mô-men siết đầu cực tối đa	15–22 Nm

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng cách ly nguồn trong tủ bơm PCCC

Chức năng chính của Katko KU 3250W SV là đóng hoặc ngắt đồng thời ba dây pha của mạch động lực. Khi thiết bị ở trạng thái OFF, nguồn điện phía trước được tách khỏi phần tải phía sau, tạo điều kiện thực hiện kiểm tra, bảo trì hoặc thay thế thiết bị trong tủ theo quy trình an toàn điện.

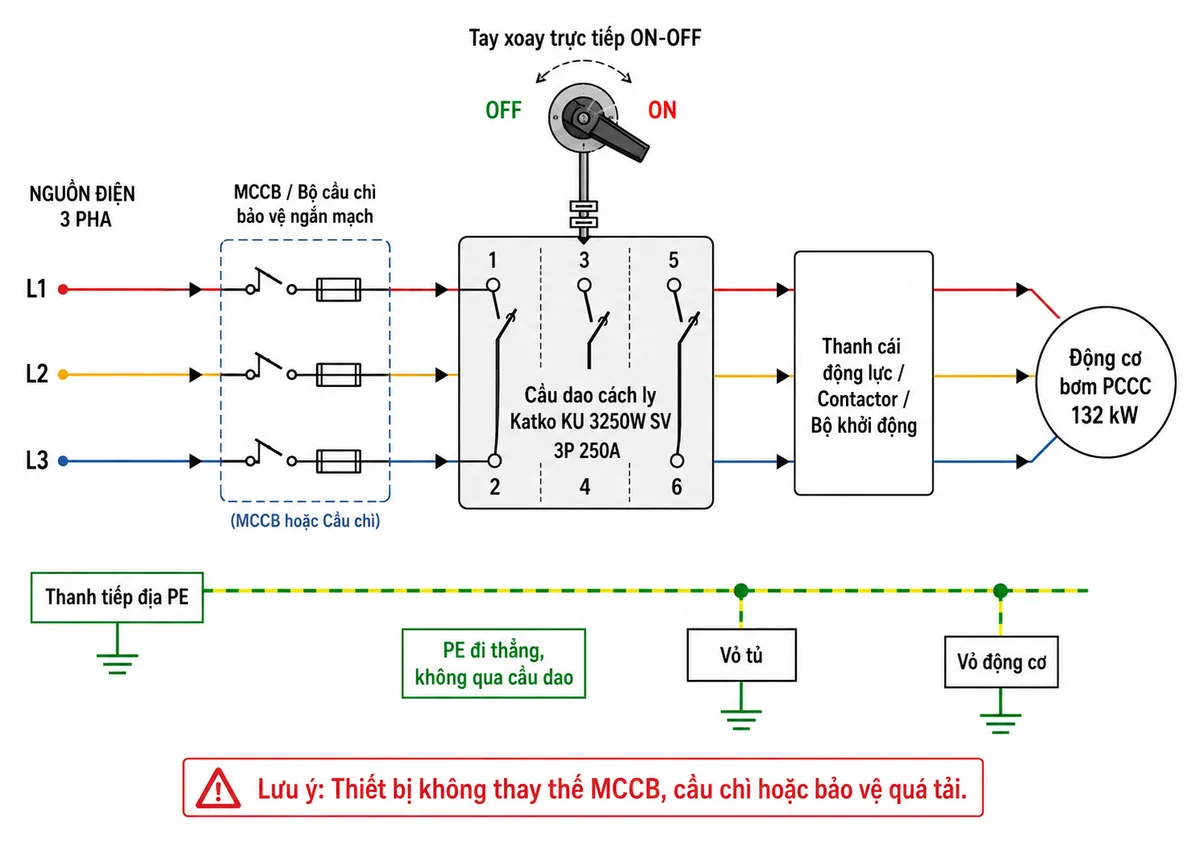

Trong tủ bơm PCCC, cầu dao thường được bố trí sau thiết bị bảo vệ ngắn mạch và trước thanh cái động lực, bộ khởi động hoặc contactor điều khiển động cơ. Nguồn ba pha thường được đưa vào các đầu cực 1, 3 và 5; đầu ra tương ứng tại 2, 4 và 6 được nối đến phần tải. Thứ tự đấu nối thực tế phải tuân theo ký hiệu in trên thiết bị và sơ đồ của Katko.

Do đây là cầu dao cắt tải, sản phẩm không tự động tác động khi xảy ra quá tải hoặc ngắn mạch. Tủ điện vẫn phải có MCCB, cầu chì hoặc giải pháp bảo vệ phù hợp ở phía trước. Dây PE phải nối liên tục đến vỏ tủ và vỏ động cơ, không được đưa qua các tiếp điểm của cầu dao.

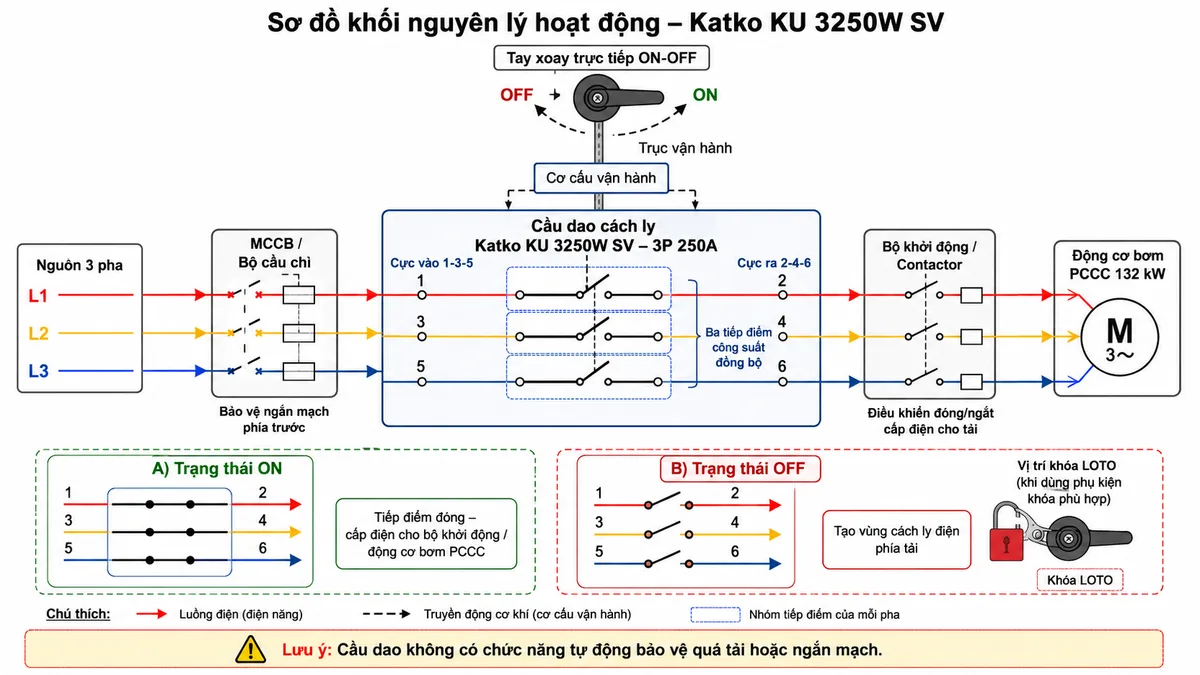

Nguyên lý vận hành của cơ cấu đóng cắt

Khi người vận hành xoay tay cầm từ OFF sang ON, lực cơ học được truyền qua trục đến cơ cấu vận hành bên trong. Cơ cấu này dịch chuyển đồng bộ ba bộ tiếp điểm, làm kín đường dẫn điện của các pha L1, L2 và L3. Nguồn điện sau đó được truyền đến khối khởi động và động cơ bơm.

Khi xoay tay về OFF, cơ cấu tác động nhanh mở đồng thời ba bộ tiếp điểm. Khoảng cách cách điện được hình thành giữa phía nguồn và phía tải, nhờ đó cô lập phần mạch điện phía sau cầu dao. Trước khi thao tác bảo trì, kỹ thuật viên vẫn phải kiểm tra hết điện bằng thiết bị đo phù hợp và thực hiện đầy đủ quy trình khóa, treo thẻ và xác nhận an toàn.

Trường hợp cần áp dụng khóa an toàn LOTO, tủ điện phải được trang bị tay vận hành hoặc phụ kiện khóa tương thích với model và được lắp theo hướng dẫn của Katko. Không tự ý khoan, sửa tay xoay hoặc thay đổi cơ cấu cơ khí của cầu dao.

Ứng dụng thực tế

• Làm điểm đóng cắt và cô lập nguồn trong tủ điều khiển bơm chữa cháy.
• Lắp trong tủ MCC cấp nguồn cho động cơ bơm, quạt, máy nén và thiết bị công nghiệp.
• Cách ly một nhánh tải công suất lớn khỏi hệ thống phân phối điện.
• Ứng dụng trong dây chuyền sản xuất, hệ thống cấp thoát nước và trạm kỹ thuật.
• Làm thiết bị cô lập phục vụ bảo trì khi được phối hợp với tay khóa và quy trình LOTO phù hợp.

Lưu ý khi lựa chọn và lắp đặt

Không nên chỉ lựa chọn cầu dao theo công suất ghi trên động cơ. Kỹ sư cần kiểm tra đồng thời dòng toàn tải, điện áp vận hành, dòng khởi động, chế độ khởi động trực tiếp hoặc giảm áp, nhiệt độ trong tủ, tiết diện dây dẫn và khả năng chịu ngắn mạch của toàn hệ thống.

Thiết bị phải được lắp trong tủ có cấp bảo vệ phù hợp, bảo đảm khoảng cách pha, che chắn đầu cực và không gian tản nhiệt. Đầu cáp cần được ép cos đúng kỹ thuật, siết bằng dụng cụ kiểm soát mô-men và kiểm tra lại sau giai đoạn chạy thử. Việc lắp đặt, kiểm tra và đóng điện phải do người có chuyên môn thực hiện.

Đối với hệ thống bơm PCCC, vị trí và chức năng của cầu dao phải phù hợp với hồ sơ thiết kế đã được phê duyệt. Không được sử dụng cầu dao để ngắt tùy tiện nguồn của bơm chữa cháy trong trạng thái hệ thống đang trực chiến.

4) Cam kết và nơi mua hàng chính hãng

Khi mua cầu dao cách ly Katko KU 3250W SV chính hãng, khách hàng cần kiểm tra đúng model, mã sản phẩm, cấu hình tay xoay, số cực và thông số sử dụng. Sản phẩm cung cấp cho dự án nên có chứng từ nguồn gốc, tài liệu kỹ thuật và phụ kiện phù hợp với phương án thiết kế tủ.

thietbicodien hỗ trợ tư vấn lựa chọn thiết bị theo dòng tải, công suất động cơ, điện áp hệ thống và sơ đồ tủ bơm PCCC. Khách hàng có thể yêu cầu báo giá, kiểm tra tình trạng hàng và tư vấn phụ kiện cho đúng model tại thietbicodien.

Để hạn chế chọn sai thiết bị, khách hàng nên cung cấp ảnh nhãn động cơ, điện áp nguồn, phương thức khởi động, sơ đồ nguyên lý tủ và yêu cầu khóa an toàn. Bộ phận kỹ thuật sẽ đối chiếu dữ liệu trước khi đề xuất cấu hình phù hợp.

Câu hỏi thường gặp (FAQ)

Katko KU 3250W SV là cầu dao cách ly hay MCCB?

Đây là cầu dao cắt tải có thể sử dụng để cô lập mạch điện khi ở trạng thái OFF. Thiết bị không phải MCCB và không có cơ cấu tự động tác động theo dòng quá tải hoặc dòng ngắn mạch.

KU 3250W SV có thể dùng cho động cơ bơm PCCC 132kW không?

Dữ liệu của Katko có công bố mức công suất động cơ tương ứng trong nhóm AC-23A. Tuy nhiên, khả năng sử dụng thực tế còn phụ thuộc vào điện áp, dòng định mức trên nhãn động cơ, chế độ khởi động, điều kiện tủ và yêu cầu của hồ sơ thiết kế PCCC.

Các cực 1, 3, 5 và 2, 4, 6 được đấu như thế nào?

Theo sơ đồ đấu nối ba cực của Katko, một phía của ba tiếp điểm được ký hiệu 1, 3, 5 và phía còn lại là 2, 4, 6. Thông thường nguồn được đưa vào 1, 3, 5 và tải lấy ra tại 2, 4, 6, nhưng người lắp đặt phải kiểm tra sơ đồ và dấu trên thiết bị trước khi đấu dây.

Cầu dao có thay thế được bảo vệ ngắn mạch và quá tải không?

Không. Mạch điện vẫn cần thiết bị bảo vệ phía trước và giải pháp bảo vệ động cơ phù hợp. Cầu dao Katko thực hiện nhiệm vụ đóng cắt tải và tạo điểm cách ly, không thay thế MCCB, cầu chì hoặc relay bảo vệ.

KU 3250W SV có ngắt dây trung tính và dây tiếp địa không?

Không. Đây là phiên bản ba cực, dùng để đóng cắt ba dây pha. Dây PE phải được nối liên tục và tuyệt đối không được ngắt bằng cầu dao. Dây trung tính, nếu hệ thống có sử dụng, phải được xử lý theo sơ đồ thiết kế riêng.

Có thể khóa cầu dao ở vị trí OFF để thực hiện LOTO không?

Có thể triển khai LOTO khi tủ sử dụng tay vận hành hoặc phụ kiện khóa tương thích được Katko cho phép. Sau khi khóa, kỹ thuật viên vẫn phải kiểm tra hết điện và tuân thủ đầy đủ quy trình an toàn của đơn vị vận hành.

Cần lưu ý gì khi siết đầu cáp vào cầu dao?

Phải sử dụng đầu cos, bu lông và dụng cụ phù hợp với đầu cực; đồng thời kiểm soát mô-men theo bảng dữ liệu của hãng. Siết thiếu lực có thể gây phát nhiệt, trong khi siết quá lực có thể làm hỏng đầu cực hoặc biến dạng chi tiết dẫn điện.
