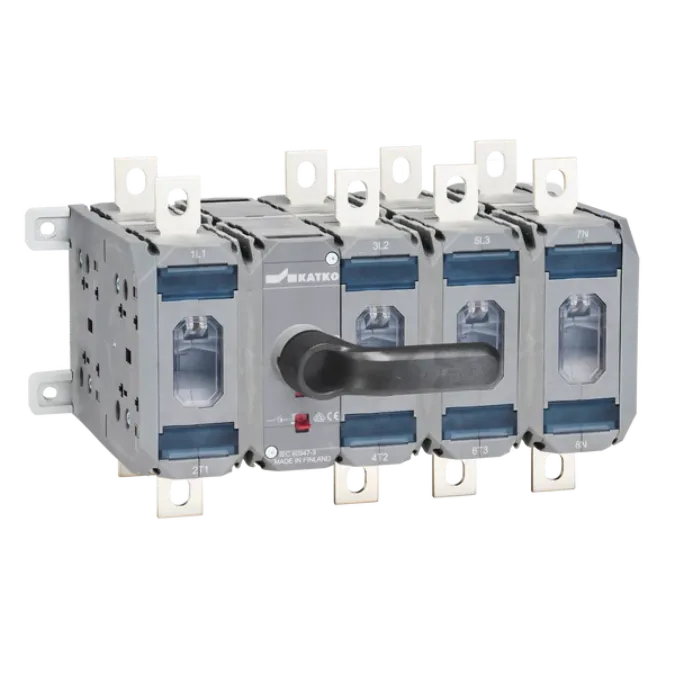

Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 8250W SV (8P 250A 132kW)

1. Giới thiệu Cầu dao cách ly Katko KU 8250W SV 8P 250A 132kW

Cầu dao cách ly Katko KU 8250W SV 8P 250A 132kW là cầu dao cắt tải thuộc dòng LoadSafe, được thiết kế để đóng cắt và cô lập thủ công mạch điện công suất trong tủ phân phối, tủ điều khiển động cơ và tủ bơm PCCC. Sản phẩm có tay xoay trực tiếp, tám cực đóng mở đồng bộ và phù hợp với những hệ thống yêu cầu khả năng vận hành ổn định trong môi trường công nghiệp.

KATKO là thương hiệu thiết bị đóng cắt của Phần Lan, có lịch sử phát triển từ năm 1938. Doanh nghiệp chuyên thiết kế và sản xuất cầu dao cắt tải, cầu dao an toàn, cầu dao chuyển nguồn, cầu dao kèm cầu chì cùng các giải pháp kết nối điện công nghiệp. KATKO hiện duy trì hoạt động sản xuất tại các nhà máy của hãng ở Phần Lan và Ba Lan.

Các đặc tính của model KU 8250W SV dưới đây được đối chiếu theo trang sản phẩm, dữ liệu kỹ thuật, sơ đồ kết nối và hướng dẫn lắp đặt do KATKO công bố. Thiết bị phù hợp làm điểm cô lập nguồn có thể quan sát và thao tác bằng tay, nhưng không thay thế chức năng bảo vệ quá tải hoặc ngắn mạch của MCCB, cầu chì hay thiết bị bảo vệ chuyên dụng.

2. Ưu điểm và tính năng nổi bật

Đóng cắt đồng bộ tám cực

Cấu trúc cầu dao cách ly 8 cực gồm hai cụm bốn tiếp điểm được liên động cơ khí. Khi người vận hành xoay tay cầm, toàn bộ các cực chuyển trạng thái đồng thời, giúp cô lập các đường dẫn điện liên quan trong cùng một thao tác.

Tay xoay trực tiếp, thao tác rõ ràng

Phiên bản SV được trang bị tay xoay trực tiếp ON–OFF, phù hợp với cách lắp đặt mà người vận hành thao tác ngay tại thân thiết bị. Hướng dẫn lắp đặt của KATKO thể hiện khả năng bố trí ba khóa tại trạng thái OFF, hỗ trợ quy trình khóa và gắn thẻ an toàn khi sử dụng đúng tay cầm, ổ khóa và phụ kiện tương thích.

Phù hợp với tải động cơ công suất lớn

Thiết bị được KATKO xếp vào nhóm cầu dao cắt tải LoadSafe dành cho đóng cắt tải nặng, cô lập động cơ và các ứng dụng phân phối điện công nghiệp. Trong tủ bơm chữa cháy, sản phẩm có thể được sử dụng làm cầu dao cô lập động cơ bơm PCCC khi định mức của thiết bị phù hợp với điện áp, dòng điện, phương pháp khởi động và thiết kế phối hợp bảo vệ của hệ thống.

Dữ liệu kỹ thuật chính

Hạng mục	Giá trị theo KATKO
Loại thiết bị	Load Break Switch với tay xoay trực tiếp
Model	KU 8250W SV
Mã sản phẩm KATKO	20545
Số cực	8 cực
Dòng làm việc AC-22A tại 415 V	250 A
Dòng làm việc AC-22A tại 690 V	250 A
Dòng làm việc AC-23A tại 415 V	250 A
Công suất động cơ ba pha AC-23A tại 415 V	132 kW, động cơ lồng sóc 1500 vòng/phút
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng chịu đựng ngắn hạn Icw	8 kA trong 1 giây tại 1000 V
Dòng nhiệt định mức Ith	315 A
Độ bền cơ khí	16.000 lần thao tác
Tiết diện cáp dùng cho giá trị danh định	120 mm²
Bu lông đầu cực và lực siết	M8, từ 15 đến 22 Nm
Kích thước rộng × cao × sâu	224,5 × 150 × 192,5 mm
Khối lượng tịnh	3,83 kg

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Chức năng chính của Katko KU 8250W SV là tạo một điểm đóng cắt và cô lập thủ công giữa nguồn điện với phần tải phía sau. Khi cầu dao ở vị trí ON, các tiếp điểm công suất đóng để cho phép dòng điện đi đến bộ khởi động, biến tần, contactor hoặc mạch động lực của bơm. Khi chuyển sang OFF, các tiếp điểm mở đồng thời, tạo khoảng cách cách ly trong thiết bị để hỗ trợ kiểm tra và bảo trì an toàn.

Cầu dao cần được lắp sau MCCB, cầu chì hoặc thiết bị bảo vệ ngắn mạch đã được lựa chọn và phối hợp phù hợp. Việc bố trí đầu nguồn, đầu tải, tiết diện dây dẫn, khoảng cách điện, thanh cái và phụ kiện che đầu cực phải tuân theo hồ sơ thiết kế cũng như hướng dẫn lắp đặt của KATKO.

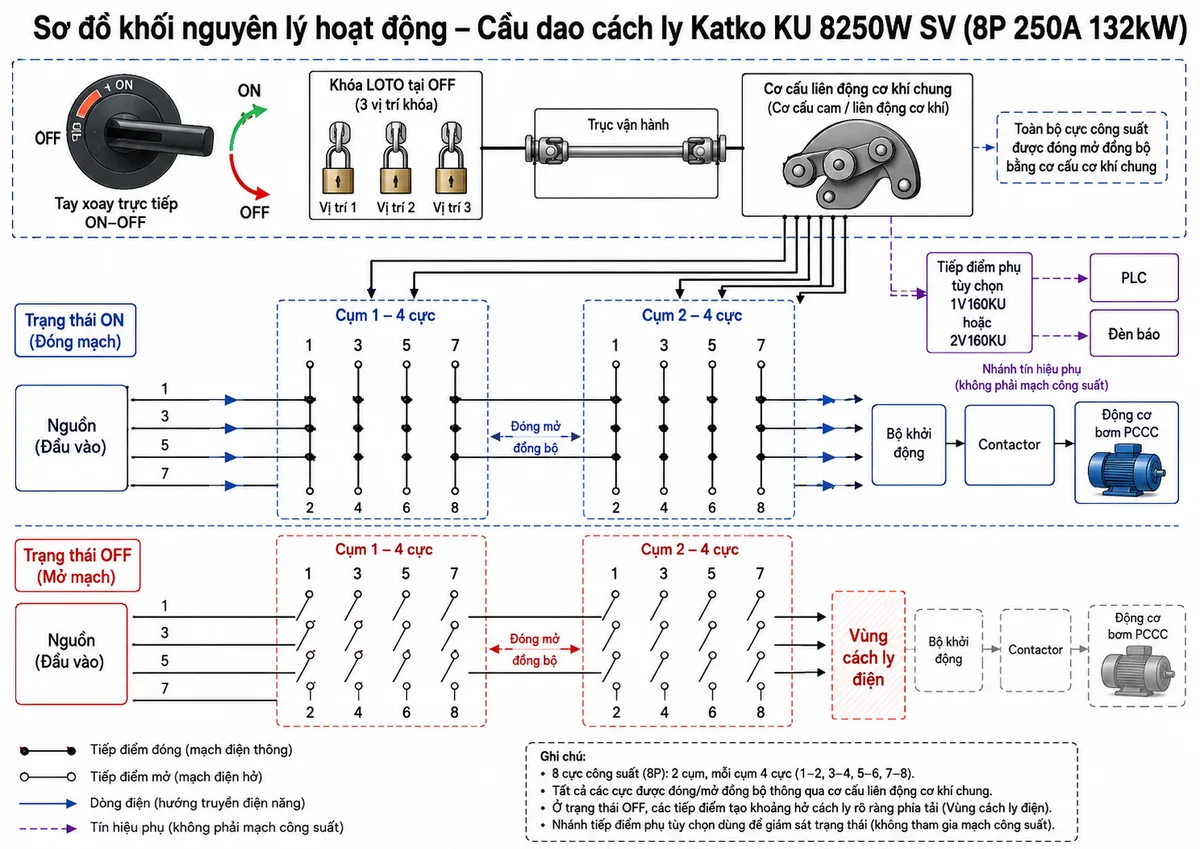

Nguyên lý vận hành cơ khí

Khi tay xoay được chuyển từ OFF sang ON, trục vận hành truyền chuyển động đến cơ cấu liên động chung. Cơ cấu này làm tám tiếp điểm công suất chuyển sang trạng thái đóng gần như đồng thời, hình thành các đường dẫn điện từ đầu nguồn đến đầu tải.

Khi xoay từ ON về OFF, cơ cấu truyền động tách đồng bộ các tiếp điểm, ngắt luồng điện qua cầu dao và cô lập phần tải. Tay cầm có thể được khóa ở OFF theo cấu hình lắp đặt phù hợp nhằm hạn chế việc đóng điện ngoài ý muốn trong quá trình bảo dưỡng. Tiếp điểm phụ 1V160KU hoặc 2V160KU có thể được bổ sung khi hệ thống cần truyền trạng thái cầu dao đến PLC, đèn báo hoặc mạch giám sát.

Ứng dụng tiêu biểu

• Làm cầu dao cô lập nguồn trong tủ điều khiển bơm chữa cháy có cấu hình và định mức phù hợp.
• Đóng cắt tải và cô lập động cơ trong tủ điện công nghiệp.
• Lắp trong hệ thống phân phối điện yêu cầu nhiều cực đóng mở đồng thời.
• Tạo điểm ngắt nguồn phục vụ bảo trì, kiểm tra và thực hiện quy trình LOTO.
• Sử dụng trong máy móc, dây chuyền sản xuất và hệ thống điện dự phòng khi được thiết kế đúng chức năng.

Lưu ý lựa chọn và lắp đặt

Việc lựa chọn cầu dao cắt tải 250A cho động cơ 132kW không nên chỉ dựa trên công suất ghi trong tên sản phẩm. Kỹ sư thiết kế cần kiểm tra điện áp vận hành, dòng định mức thực tế của động cơ, dòng khởi động, chế độ làm việc, nhiệt độ trong tủ, tiết diện dây dẫn, khả năng chịu ngắn mạch và phương án phối hợp với MCCB hoặc cầu chì phía trước.

Thiết bị phải được lắp đặt và bảo trì bởi nhân sự đã qua đào tạo. Trước khi đấu nối, cần cắt nguồn, kiểm tra hết điện, thực hiện khóa và gắn thẻ cảnh báo, sau đó siết đầu cực đúng lực quy định. Không sử dụng cầu dao như thiết bị đóng cắt khẩn cấp hoặc thiết bị bảo vệ tự động nếu hồ sơ thiết kế không quy định chức năng đó.

4. Cam kết và nơi mua hàng

Khách hàng cần mua Cầu dao cách ly Katko KU 8250W SV chính hãng có thể liên hệ trực tiếp thietbicodien để được hỗ trợ kiểm tra đúng model, đối chiếu cấu hình tám cực, tư vấn phụ kiện lắp đặt và lựa chọn thiết bị theo yêu cầu của tủ bơm PCCC.

thietbicodien hỗ trợ cung cấp thông tin kỹ thuật, bản vẽ kết nối, hướng dẫn lắp đặt và chính sách bảo hành theo báo giá hoặc hợp đồng. Trước khi đặt hàng, khách hàng nên cung cấp sơ đồ điện, điện áp hệ thống, dòng động cơ và phương án khởi động để được kiểm tra khả năng đáp ứng của sản phẩm.

Câu hỏi thường gặp (FAQ)

KU 8250W SV là cầu dao tám cực hay hai cầu dao bốn cực độc lập?

Đây là cầu dao tám cực được cấu tạo với hai cụm bốn tiếp điểm và sử dụng cơ cấu liên động chung. Sơ đồ kết nối của KATKO thể hiện mỗi cụm gồm các cặp cực 1–2, 3–4, 5–6 và 7–8; toàn bộ tiếp điểm được vận hành đồng bộ bằng một tay xoay.

Katko KU 8250W SV có phù hợp với bơm PCCC 132kW không?

Sản phẩm có định mức công suất động cơ tương ứng được nêu trong bảng kỹ thuật. Tuy nhiên, khả năng sử dụng thực tế phải được xác nhận dựa trên điện áp, dòng định mức động cơ, phương pháp khởi động, chế độ vận hành và phối hợp bảo vệ của tủ bơm.

Cầu dao này có thay thế được MCCB bảo vệ động cơ không?

Không. KU 8250W SV thực hiện chức năng đóng cắt tải và cô lập bằng tay, không phải thiết bị tự động bảo vệ quá tải hoặc ngắn mạch. Hệ thống vẫn cần MCCB, cầu chì và các thiết bị bảo vệ động cơ được tính toán riêng.

Có thể khóa tay xoay ở vị trí OFF không?

Có. Hướng dẫn lắp đặt của KATKO thể hiện ba vị trí khóa tại OFF đối với cấu hình tay xoay trực tiếp tương ứng. Cần sử dụng ổ khóa và phụ kiện đúng kích thước, đồng thời kiểm tra khả năng khóa thực tế sau khi lắp đặt.

KU 8250W SV có sẵn tiếp điểm phụ không?

Tiếp điểm phụ không nên mặc định là thành phần có sẵn trong mọi đơn hàng. KATKO nêu các lựa chọn 1V160KU và 2V160KU trong hướng dẫn lắp đặt; cần xác nhận cấu hình và đặt thêm khi muốn đưa tín hiệu ON–OFF về PLC hoặc đèn báo.

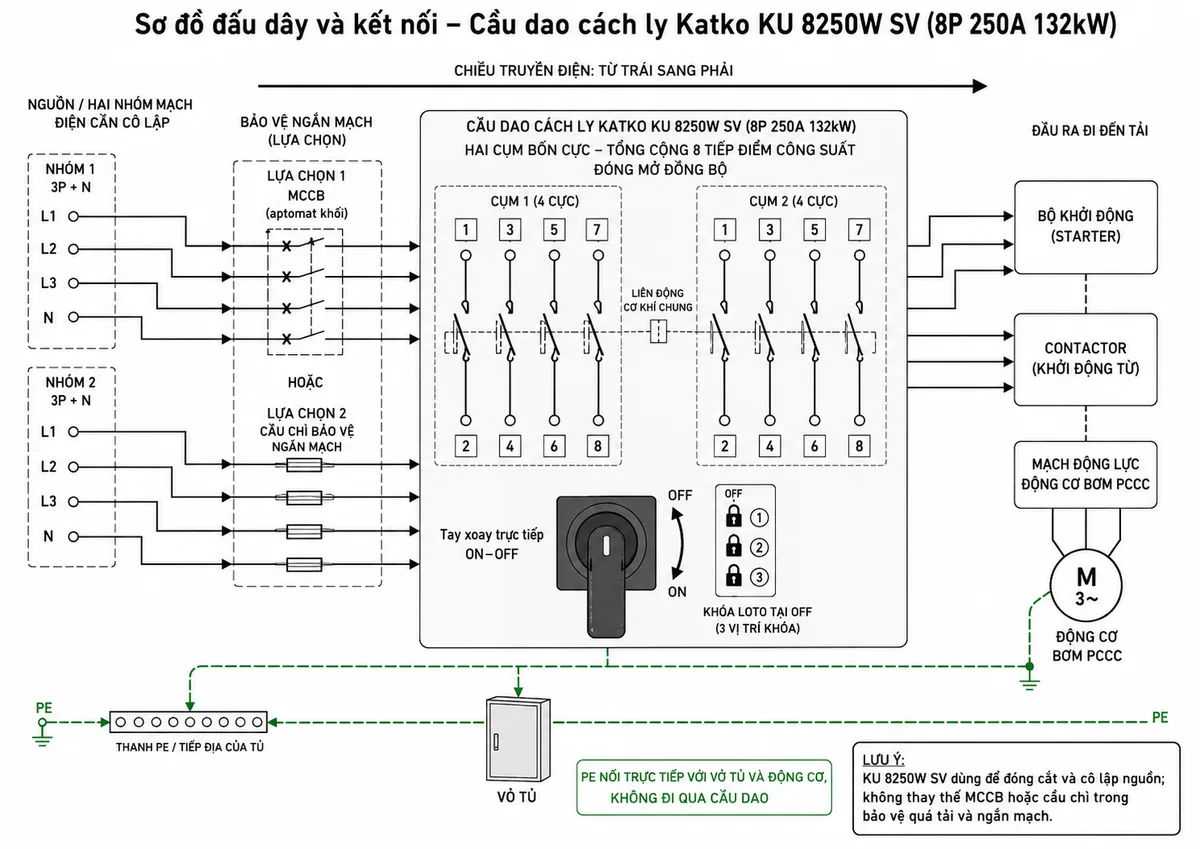

Nguồn và tải được đấu vào những cực nào?

Theo sơ đồ kết nối của hãng, mỗi cụm bốn cực sử dụng phía cực lẻ 1, 3, 5, 7 và phía cực chẵn 2, 4, 6, 8. Việc xác định phía nguồn và phía tải phải thống nhất với bản vẽ thiết kế, hướng dẫn lắp đặt và quy ước đấu nối của toàn bộ tủ điện.

Thiết bị có phải là sản phẩm PCCC chuyên dụng đã bao gồm chứng nhận hệ thống không?

Không nên hiểu như vậy. KU 8250W SV là thiết bị đóng cắt và cô lập điện công nghiệp có thể được tích hợp vào tủ bơm PCCC khi phù hợp với thiết kế. Chứng nhận và mức độ đáp ứng của toàn bộ tủ bơm phải được đánh giá theo tiêu chuẩn, quy chuẩn và hồ sơ nghiệm thu áp dụng cho dự án.
