Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4160PW SV (4P 160A 90kW)

Cầu dao cách ly Katko KU 4160PW SV 4P 160A 90kW cho tủ bơm PCCC

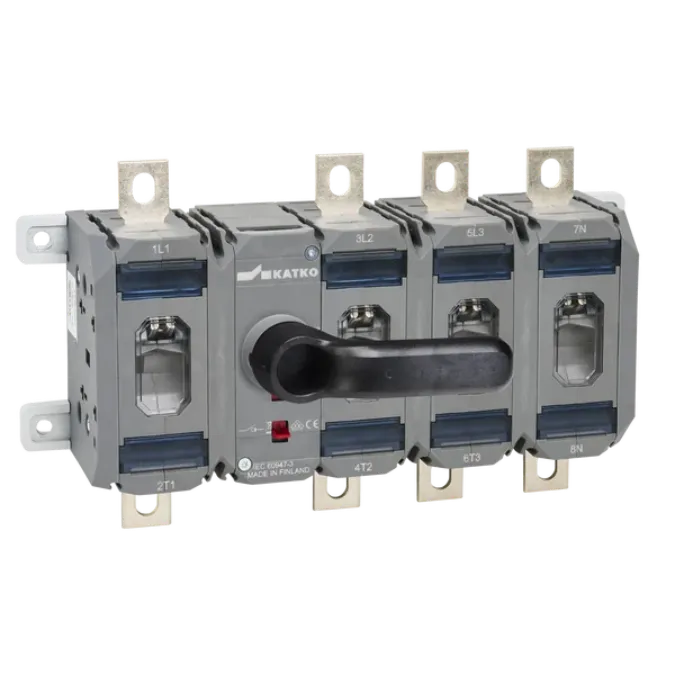

Cầu dao cách ly Katko KU 4160PW SV là cầu dao cắt tải thuộc dòng LoadSafe, được thiết kế với bốn cực đóng cắt đồng thời, dòng làm việc định mức 160 A và tay vận hành trực tiếp. Thiết bị phù hợp để bố trí làm phần tử đóng cắt, cô lập nguồn trong tủ điện công nghiệp, tủ phân phối và tủ điều khiển bơm phòng cháy chữa cháy khi các thông số của hệ thống phù hợp với định mức do nhà sản xuất công bố. Katko xác định đây là load break switch 4 x 160 A có direct handle, mã sản phẩm 20553.

Thương hiệu Katko và xuất xứ Phần Lan

Katko là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan, chuyên phát triển cầu dao cắt tải, cầu dao cách ly, cầu dao chuyển nguồn, cầu dao kèm cầu chì và các giải pháp đấu nối điện công nghiệp. Lịch sử của doanh nghiệp bắt đầu từ năm 1938; hoạt động sản xuất công tắc điện được triển khai từ năm 1946 và hiện các giải pháp đóng cắt của Katko được sản xuất tại các nhà máy của hãng ở Phần Lan và Ba Lan.

Model KU 4160PW SV là thiết bị đóng cắt dạng hở để lắp bên trong tủ điện. Sản phẩm không phải cầu dao cách ly có sẵn vỏ bảo vệ độc lập, vì vậy cấp bảo vệ IP, khả năng chống bụi, chống nước và điều kiện tiếp cận phần mang điện phụ thuộc vào thiết kế hoàn chỉnh của tủ chứa thiết bị.

Ưu điểm và tính năng nổi bật của Katko KU 4160PW SV

Đóng cắt đồng bộ bốn cực

Cơ cấu truyền động cơ khí liên kết cả bốn cực, giúp các đường dẫn điện được đóng hoặc mở theo cùng một thao tác tay. Cấu hình này thích hợp với hệ thống cần ngắt đồng thời ba dây pha và dây trung tính. Dây bảo vệ PE phải được nối liên tục đến thanh tiếp địa của tủ và vỏ thiết bị, không đi qua các cực đóng cắt của cầu dao.

Tay xoay trực tiếp, nhận biết trạng thái rõ ràng

Tay vận hành trực tiếp ON-OFF được gắn ngay trên thân cầu dao, tạo thao tác cơ khí đơn giản và thuận tiện khi kiểm tra trong tủ điện. Tài liệu lắp đặt của Katko cho biết tay vận hành có thể bố trí tối đa ba ổ khóa khi thiết bị ở vị trí OFF, hỗ trợ quy trình khóa và treo thẻ cảnh báo LOTO trong quá trình bảo trì.

Phù hợp với tải công nghiệp và tải động cơ

Katko công bố KU 4160PW SV cho các ứng dụng đóng cắt tải công suất lớn, cô lập động cơ và mạng phân phối điện. Khả năng làm việc theo cấp sử dụng AC-23A giúp thiết bị phù hợp với tải có tính cảm và động cơ, bao gồm nhánh nguồn của bộ khởi động hoặc động cơ bơm, với điều kiện việc lựa chọn được kiểm tra theo điện áp, dòng điện, công suất, dòng khởi động và phương án bảo vệ thực tế.

Thiết kế phục vụ lắp đặt trong tủ điện

• Kết cấu bốn cực giúp cô lập đồng thời L1, L2, L3 và N trong hệ thống có yêu cầu cắt trung tính.
• Các đầu cực dùng bu lông, phù hợp với dây dẫn và đầu cốt công suất lớn khi được chọn đúng kích thước.
• Có thể kết hợp phụ kiện che đầu cực, vách ngăn pha và tiếp điểm phụ tương thích theo cấu hình tủ.
• Trạng thái ON-OFF được truyền trực tiếp từ tay xoay đến cơ cấu tiếp điểm, thuận tiện cho vận hành và bảo trì.
• Thiết bị hỗ trợ cách ly nguồn tại chỗ nhưng không thay thế MCCB, cầu chì, rơ-le quá tải hoặc các chức năng bảo vệ chuyên dụng của tủ bơm.

Thông số kỹ thuật đã được xác minh

Thông số	Giá trị
Model	KU 4160PW SV
Mã sản phẩm Katko	20553
Loại thiết bị	Load break switch
Số cực	4 cực
Kiểu vận hành	Tay vận hành trực tiếp
Dòng làm việc AC-21A	160 A tại 415 V, 500 V và 690 V
Dòng làm việc AC-22A	160 A tại 415 V, 500 V và 690 V
Dòng làm việc AC-23A	160 A tại 415 V, 500 V và 690 V
Công suất động cơ AC-23A	90 kW tại 415 V; 110 kW tại 500 V; 132 kW tại 690 V
Điện áp cách điện định mức Ui	1000 V
Dòng nhiệt định mức Ith	200 A
Tiết diện dây danh nghĩa tham chiếu	95 mm²
Cỡ bu lông đầu cực	M8
Mô-men siết đầu cực tối đa	15–22 Nm
Độ bền điện	2000 lần thao tác
Độ bền cơ khí	16000 lần thao tác
Kích thước cao x rộng x sâu	113 x 192 x 150 mm
Khối lượng tịnh	1,9119 kg
Khả năng khóa tại vị trí OFF	Tối đa 3 ổ khóa theo hướng dẫn lắp đặt

Các giá trị trong bảng được đối chiếu theo trang sản phẩm và datasheet chính thức dành riêng cho KU 4160PW SV. Nhà sản xuất lưu ý đặc tính, thông số hoặc hình thức sản phẩm có thể được cập nhật mà không báo trước.

Chức năng, nguyên lý hoạt động và ứng dụng

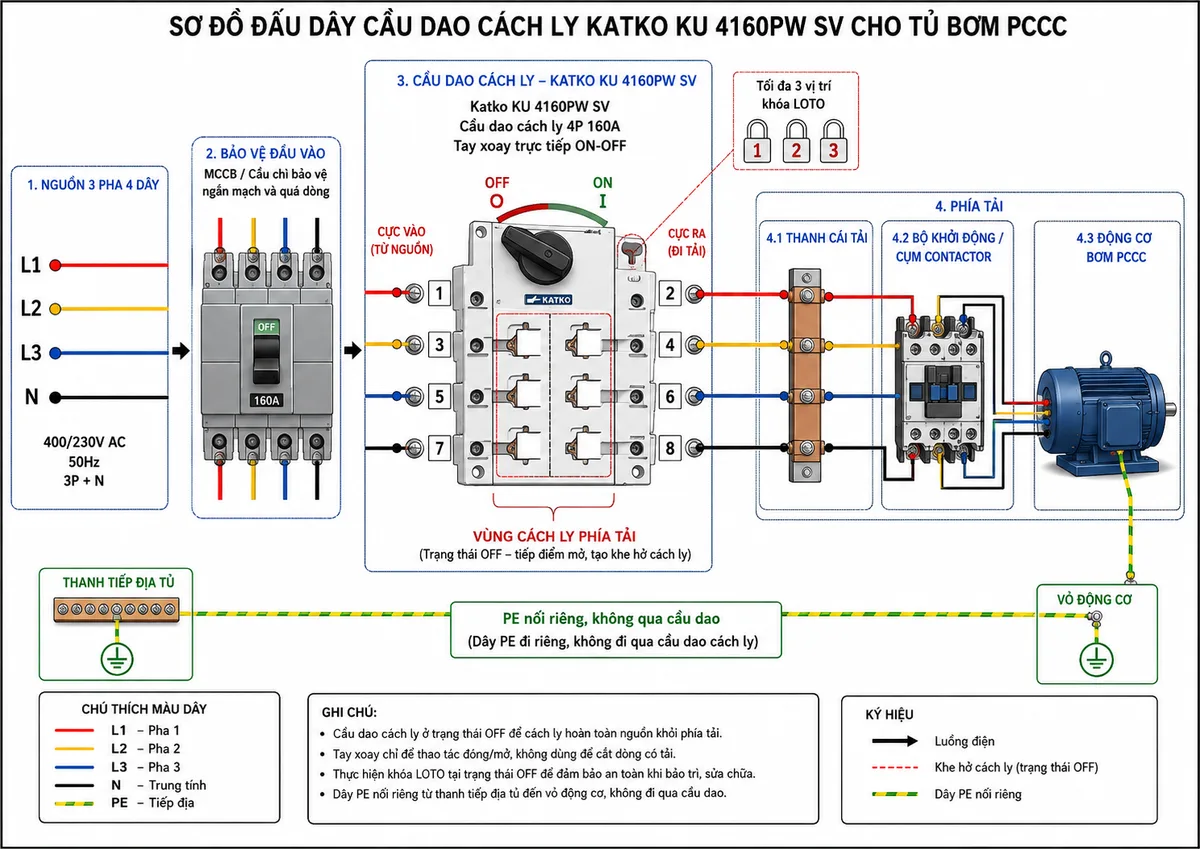

Sơ đồ đấu nối trong tủ bơm PCCC

Theo sơ đồ đấu nối bốn cực của Katko, nguồn được đưa vào các cực số 1, 3, 5 và 7; các cực ra tương ứng là 2, 4, 6 và 8. Trong hệ thống ba pha bốn dây, L1, L2, L3 và N có thể lần lượt đi qua bốn cặp tiếp điểm 1-2, 3-4, 5-6 và 7-8. Bốn dây đầu ra tiếp tục cấp đến thanh cái tải, bộ khởi động động cơ, contactor hoặc cụm điều khiển động lực của bơm PCCC.

Phía trước cầu dao cần có thiết bị bảo vệ ngắn mạch và quá dòng được lựa chọn theo tính toán của hệ thống, chẳng hạn MCCB hoặc cầu chì phối hợp. Dây PE phải đi thẳng từ thanh tiếp địa nguồn đến thanh PE của tủ và vỏ động cơ. Không sử dụng KU 4160PW SV để thay thế chức năng bảo vệ quá tải động cơ, bảo vệ mất pha, bảo vệ chạm đất hoặc chức năng điều khiển tự động của tủ bơm.

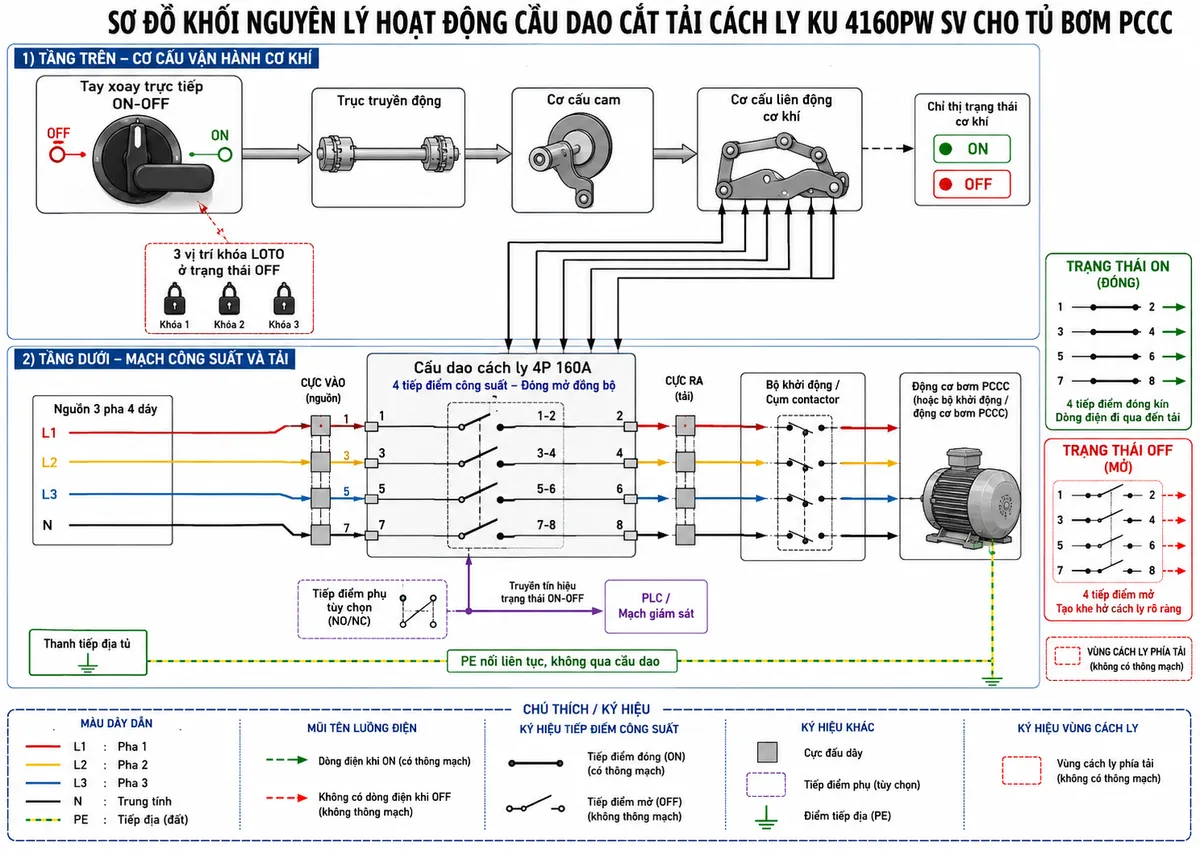

Nguyên lý hoạt động

Khi người vận hành đưa tay xoay về vị trí ON, lực cơ học được truyền đến cơ cấu vận hành bên trong, làm bốn bộ tiếp điểm công suất đóng đồng bộ. Dòng điện đi từ các cực nguồn qua tiếp điểm đến các cực tải, sau đó cấp cho phần động lực của tủ bơm.

Khi tay xoay được chuyển về OFF, cơ cấu liên động mở đồng thời cả bốn đường dẫn điện, tạo trạng thái cô lập giữa nguồn và phía tải. Sau khi đã thực hiện đầy đủ quy trình kiểm tra mất điện, người bảo trì có thể khóa tay vận hành tại OFF để hạn chế thao tác đóng điện ngoài ý muốn.

Nguyên lý cách ly bốn cực đặc biệt hữu ích khi thiết kế yêu cầu ngắt cả ba pha và trung tính. Tuy nhiên, việc sử dụng cực thứ tư để cắt N phải tuân theo sơ đồ nối đất, phương án bảo vệ và hồ sơ thiết kế của công trình; tuyệt đối không đưa dây PE qua cực này.

Ứng dụng tiêu biểu

• Làm cầu dao chính hoặc phần tử cô lập nguồn trong tủ điều khiển bơm chữa cháy khi thiết kế cho phép.
• Cô lập nhánh cấp nguồn cho bộ khởi động sao-tam giác, khởi động mềm hoặc biến tần của động cơ bơm.
• Đóng cắt tải trong tủ phân phối điện công nghiệp và hệ thống điện ba pha bốn dây.
• Tạo điểm ngắt nguồn phục vụ kiểm tra, thay thế contactor, bảo dưỡng động cơ và sửa chữa phần động lực.
• Kết hợp tiếp điểm phụ phù hợp để gửi trạng thái cầu dao về PLC, đèn báo hoặc mạch giám sát của tủ.

Lưu ý lựa chọn và lắp đặt

Việc lựa chọn cầu dao 4P 160A cho động cơ 90kW không nên chỉ dựa vào công suất ghi trên tên sản phẩm. Kỹ sư cần kiểm tra điện áp vận hành, cấp sử dụng, dòng tải thực tế, dòng khởi động, chế độ làm việc, nhiệt độ trong tủ, tiết diện dây, khả năng chịu ngắn mạch và sự phối hợp với thiết bị bảo vệ phía trước.

Cầu dao phải được lắp chắc chắn, có khoảng cách an toàn với phần mang điện khác và sử dụng đầu cốt phù hợp. Đầu cực M8 cần được siết đúng mô-men do Katko quy định. Chỉ nhân sự chuyên môn mới được lắp đặt hoặc bảo trì; toàn bộ khu vực làm việc phải được cắt điện, khóa nguồn và xác nhận không còn điện áp trước khi đấu nối.

Cam kết và nơi mua hàng

Khi đặt mua Katko KU 4160PW SV chính hãng, khách hàng cần đối chiếu đúng model, mã sản phẩm, số cực, kiểu tay vận hành và phụ kiện đi kèm. Hồ sơ giao hàng nên thể hiện rõ nguồn gốc sản phẩm, catalogue hoặc datasheet tương ứng, chính sách bảo hành và điều kiện hỗ trợ kỹ thuật.

Để nhận tư vấn lựa chọn cầu dao cách ly cho tủ bơm PCCC, kiểm tra khả năng tương thích với sơ đồ điện và yêu cầu báo giá đúng model, hãy liên hệ mua hàng tại thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ xác định cấu hình cầu dao, phụ kiện che đầu cực, vách ngăn pha, tiếp điểm phụ và thiết bị bảo vệ liên quan theo nhu cầu của dự án.

Câu hỏi thường gặp (FAQ)

Katko KU 4160PW SV là cầu dao cách ly hay cầu dao cắt tải?

Katko công bố sản phẩm là load break switch, tức cầu dao có khả năng đóng cắt tải theo cấp sử dụng được quy định. Trong tủ điện, thiết bị đồng thời được sử dụng để tạo điểm cô lập nguồn khi chuyển sang OFF và thực hiện đúng quy trình an toàn.

KU 4160PW SV có phù hợp cho tủ bơm PCCC không?

Sản phẩm có thể được sử dụng làm phần tử đóng cắt và cô lập nguồn trong tủ bơm PCCC khi định mức của cầu dao phù hợp với tải, điện áp, dòng khởi động và hồ sơ thiết kế. Việc lựa chọn cuối cùng cần do đơn vị thiết kế hoặc kỹ sư phụ trách hệ thống xác nhận.

Cực thứ tư của cầu dao được dùng để làm gì?

Cực thứ tư thường được sử dụng để đóng cắt dây trung tính N trong hệ thống ba pha bốn dây có yêu cầu cách ly đồng thời trung tính. Dây PE hoặc PEN không được tùy tiện đưa qua cực đóng cắt này.

KU 4160PW SV có bảo vệ ngắn mạch và quá tải không?

Không. Đây là cầu dao cắt tải và cách ly, không phải MCCB hoặc rơ-le bảo vệ động cơ. Hệ thống vẫn cần thiết bị bảo vệ ngắn mạch, quá dòng và quá tải được lựa chọn, cài đặt và phối hợp đúng với tải.

Có thể khóa cầu dao tại vị trí OFF không?

Có. Hướng dẫn lắp đặt của Katko thể hiện cơ cấu tay vận hành trực tiếp hỗ trợ tối đa ba ổ khóa tại vị trí OFF, phù hợp để triển khai quy trình khóa và treo thẻ cảnh báo LOTO.

Các cực đấu dây của KU 4160PW SV được bố trí như thế nào?

Theo sơ đồ đấu nối của nhà sản xuất, bốn cặp tiếp điểm chính được đánh số 1-2, 3-4, 5-6 và 7-8. Nguồn thường được đưa vào các cực số lẻ và tải được lấy ra tại các cực số chẵn tương ứng.

Công suất ghi trên sản phẩm có áp dụng cho mọi động cơ không?

Không. Công suất động cơ do nhà sản xuất công bố gắn với điện áp, cấp sử dụng và điều kiện thử xác định. Khi lựa chọn thực tế cần kiểm tra dòng định mức trên nhãn động cơ, phương pháp khởi động, số lần đóng cắt và điều kiện vận hành của tủ.

Cần lưu ý gì khi bảo trì cầu dao?

Phải cắt nguồn phía trước, khóa nguồn, kiểm tra trạng thái OFF và xác nhận không còn điện áp trước khi tiếp xúc với đầu cực. Công việc đấu nối, kiểm tra mô-men siết hoặc thay phụ kiện chỉ nên do nhân sự điện đã được đào tạo thực hiện.
