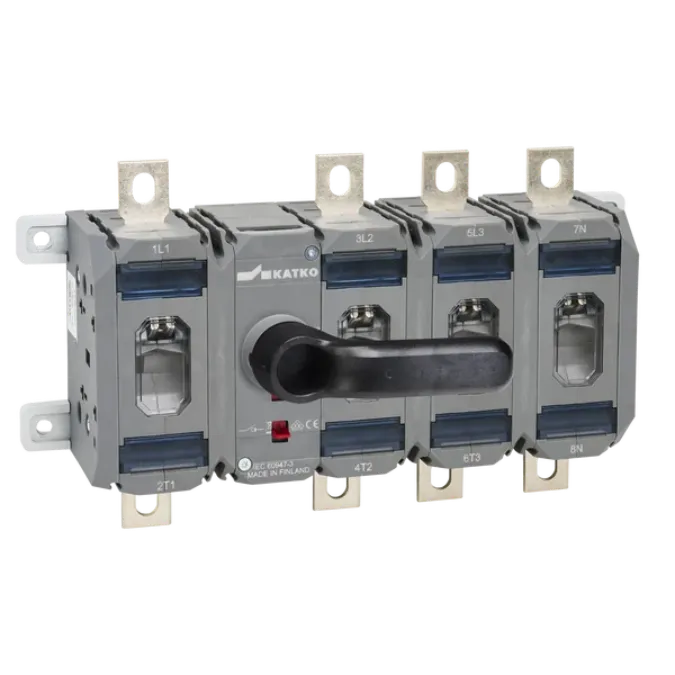

Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4200W SV (4P 200A 110kW)

Cầu dao cách ly Katko KU 4200W SV 4P 200A 110kW – thương hiệu Phần Lan

Cầu dao cách ly Katko KU 4200W SV là cầu dao cắt tải thuộc dòng LoadSafe, cấu hình 4 cực, dòng làm việc 200 A và được trang bị tay xoay trực tiếp. Ở điện áp 415 V, thiết bị có công suất vận hành định mức 110 kW đối với động cơ không đồng bộ ba pha theo cấp sử dụng AC-23A, phù hợp làm thiết bị đóng cắt và cô lập nguồn trong tủ điện công nghiệp, tủ động lực và tủ bơm phòng cháy chữa cháy.

Nguồn gốc thương hiệu Katko

Katko là thương hiệu thiết bị đóng cắt của Phần Lan, có lịch sử phát triển từ năm 1938 và hơn tám thập kỷ kinh nghiệm trong lĩnh vực cầu dao cắt tải, cầu dao cách ly, bộ chuyển nguồn và thiết bị kết nối điện. Katko hiện sản xuất các giải pháp đóng cắt tại nhà máy của hãng ở Phần Lan và Ba Lan, với định hướng tập trung vào độ tin cậy, an toàn vận hành và khả năng ứng dụng trong môi trường công nghiệp.

Model KU 4200W SV được thiết kế cho các hệ thống cần ngắt đồng thời bốn dây dẫn bằng một cơ cấu vận hành chung. Cấu hình này đặc biệt hữu ích trong mạng điện ba pha có dây trung tính, nơi người vận hành cần tạo điểm cách ly rõ ràng trước khi kiểm tra, bảo trì hoặc thay thế thiết bị phía tải.

Ưu điểm và tính năng nổi bật của KU 4200W SV

• Cầu dao cách ly 4P 200A, cho phép đóng hoặc ngắt liên động ba pha L1, L2, L3 và dây trung tính N bằng cùng một thao tác.
• Đáp ứng cấp sử dụng AC-23A với dòng làm việc định mức 200 A và công suất động cơ 110 kW tại 415 V.
• Tay xoay trực tiếp ON/OFF giúp quan sát trạng thái vận hành và thao tác ngay tại thân cầu dao.
• Cơ cấu tay xoay có các vị trí gắn tối đa ba ổ khóa khi ở trạng thái OFF, hỗ trợ quy trình khóa và treo thẻ an toàn LOTO.
• Bốn bộ tiếp điểm công suất được liên động cơ khí, hạn chế tình trạng các cực vận hành không đồng nhất.
• Phù hợp cho nhiệm vụ đóng cắt tải, cô lập động cơ và phân phối điện trong các hệ thống công nghiệp có yêu cầu vận hành liên tục.
• Có thể kết hợp với tiếp điểm phụ, tấm chắn pha và nắp che đầu cực phù hợp theo cấu hình thiết kế tủ điện.
• Tuổi thọ cơ khí được công bố 16.000 chu kỳ vận hành, hỗ trợ sử dụng lâu dài trong hệ thống đóng cắt công nghiệp.

Thông số kỹ thuật tiêu biểu đã được xác thực

Các dữ liệu dưới đây được tổng hợp từ trang sản phẩm và datasheet chính thức của Katko dành cho đúng mã hàng KU 4200W SV.

Đặc tính	Giá trị
Model	KU 4200W SV
Mã sản phẩm Katko	20533
Loại thiết bị	Cầu dao cắt tải có tay xoay trực tiếp
Số cực	4 cực
Dòng làm việc AC-22A tại 415 V	200 A
Dòng làm việc AC-23A tại 415 V	200 A
Công suất động cơ AC-23A tại 415 V	110 kW
Điện áp cách điện định mức Ui	1.000 V
Dòng nhiệt định mức Ith	250 A
Tuổi thọ cơ khí	16.000 chu kỳ
Đầu nối dây dẫn đồng	Bu lông M8
Mô-men siết đầu cực tối đa	15–22 Nm
Kích thước cao × rộng × sâu	113 × 192 × 150 mm
Khối lượng tịnh	1,9119 kg
Xuất xứ theo thông tin sản phẩm	Phần Lan

Chức năng, nguyên lý hoạt động và ứng dụng của Katko KU 4200W SV

Chức năng trong tủ bơm phòng cháy chữa cháy

Trong tủ bơm PCCC 110kW, Katko KU 4200W SV có nhiệm vụ tạo điểm đóng cắt và cách ly bằng tay giữa nguồn điện và phần mạch động lực phía tải. Thiết bị có thể được bố trí trước bộ khởi động sao–tam giác, bộ khởi động mềm, biến tần nếu thiết kế cho phép, contactor hoặc cụm điều khiển động cơ bơm.

Khi chuyển tay xoay sang ON, cơ cấu truyền động đóng các tiếp điểm công suất để nguồn L1, L2, L3 và N được đưa tới mạch phía tải. Khi chuyển sang OFF, các tiếp điểm mở ra, cắt đường dẫn điện qua cầu dao và tạo vùng cách ly phục vụ công việc kiểm tra hoặc bảo trì.

KU 4200W SV là cầu dao cắt tải và cách ly nguồn, không thay thế chức năng bảo vệ quá tải, ngắn mạch hoặc mất pha. Hệ thống vẫn phải có MCCB, cầu chì, rơ-le bảo vệ động cơ và các thiết bị bảo vệ khác được lựa chọn theo hồ sơ thiết kế, dòng ngắn mạch tại điểm lắp đặt và yêu cầu của hệ thống PCCC.

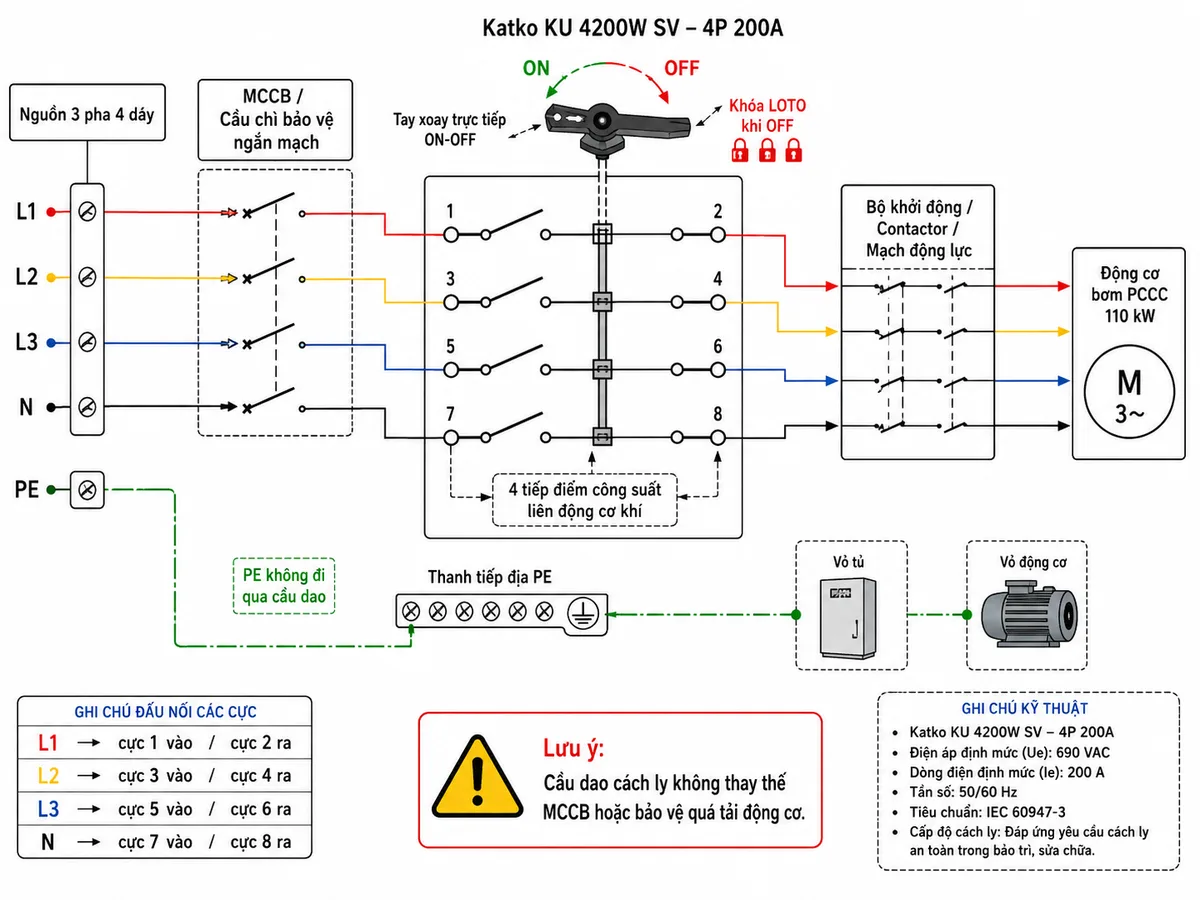

Đấu dây và kết nối trong tủ điện

Đối với mạch ba pha bốn dây, nguồn L1, L2, L3 và N được đưa vào các cực 1, 3, 5 và 7; các cực ra tương ứng 2, 4, 6 và 8 được nối tới bộ khởi động hoặc thanh cái phía tải. Sơ đồ chính thức của Katko thể hiện bốn tiếp điểm được liên kết bằng một cơ cấu vận hành chung.

Thiết bị bảo vệ ngắn mạch phải được lắp ở phía nguồn và phối hợp theo tính toán kỹ thuật. Dây PE không đi qua tiếp điểm của cầu dao mà phải được nối liên tục tới thanh tiếp địa của tủ, vỏ động cơ và các phần kim loại cần bảo vệ.

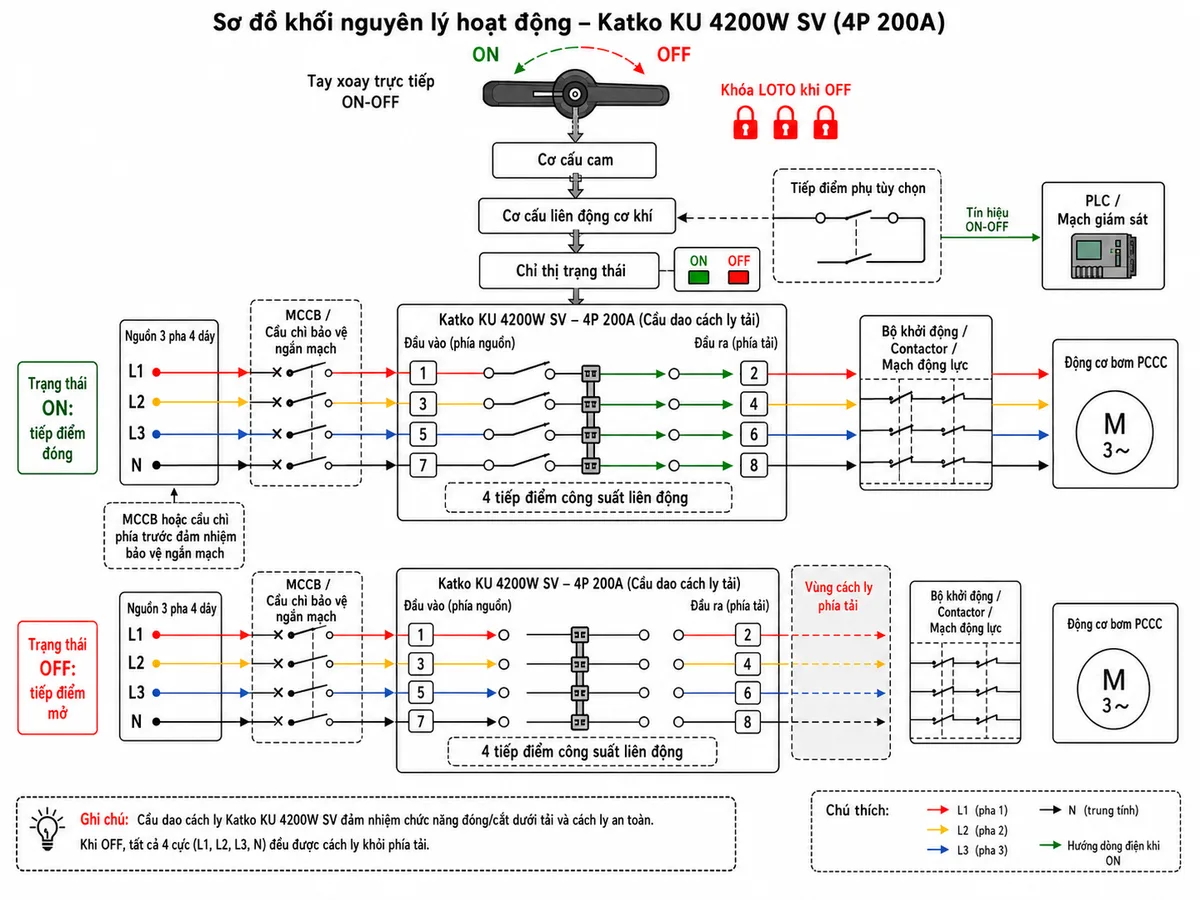

Nguyên lý vận hành của cơ cấu đóng cắt

Tay xoay trực tiếp truyền mô-men tới trục và cơ cấu cam bên trong. Cơ cấu này điều khiển liên động bốn bộ tiếp điểm công suất, nhờ đó các cực được chuyển trạng thái theo cùng một thao tác vận hành. Ở trạng thái ON, đường dẫn điện qua các cực được thiết lập; ở trạng thái OFF, đường dẫn bị ngắt và tay xoay có thể được khóa để ngăn thao tác đóng điện ngoài ý muốn.

Tài liệu lắp đặt của Katko thể hiện tay xoay trực tiếp có ba vị trí lắp ổ khóa tại trạng thái OFF. Việc lắp đặt, đấu nối và bảo trì phải do người có chuyên môn thực hiện sau khi đã cắt điện, kiểm tra hết điện và áp dụng đầy đủ quy trình an toàn.

Ứng dụng phù hợp

• Cầu dao tổng hoặc cầu dao cách ly trong tủ điều khiển bơm chữa cháy công suất phù hợp.
• Tủ điều khiển động cơ ba pha có sử dụng dây trung tính.
• Tủ phân phối điện hạ áp và tủ động lực trong nhà máy.
• Hệ thống bơm cấp nước, bơm tăng áp, quạt công nghiệp và thiết bị HVAC.
• Máy móc cần điểm ngắt nguồn tại chỗ để bảo trì an toàn.
• Hệ thống phân phối điện cần đóng cắt tải và cô lập đồng thời bốn cực.

Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra dòng làm việc thực tế, điện áp hệ thống, cấp sử dụng và công suất động cơ trước khi chọn thiết bị.
• Không lựa chọn cầu dao chỉ dựa trên công suất 110 kW; cần kiểm tra dòng định mức của động cơ và điều kiện khởi động.
• Phối hợp cầu dao với MCCB hoặc cầu chì theo dòng ngắn mạch dự kiến và hồ sơ thiết kế.
• Siết đầu cực đúng mô-men do nhà sản xuất quy định và kiểm tra lại sau giai đoạn vận hành ban đầu.
• Sử dụng nắp che đầu cực hoặc tấm chắn pha phù hợp khi thiết kế yêu cầu tăng khả năng chống chạm trực tiếp.
• Chỉ khóa LOTO sau khi tay xoay đã ở đúng trạng thái OFF và đã xác nhận mạch phía tải hết điện.
• Việc sử dụng trong hệ thống PCCC phải tuân thủ bản vẽ được phê duyệt và quy định kỹ thuật áp dụng cho công trình.

Cam kết và nơi mua cầu dao Katko KU 4200W SV chính hãng

Khách hàng có nhu cầu mua Katko KU 4200W SV chính hãng nên cung cấp đầy đủ điện áp hệ thống, công suất động cơ, sơ đồ khởi động và yêu cầu phụ kiện để được kiểm tra cấu hình trước khi đặt hàng.

Hãy liên hệ trực tiếp thietbicodien để nhận báo giá KU 4200W SV, kiểm tra tình trạng hàng, thời gian giao, tài liệu kỹ thuật, chứng từ xuất xứ và điều kiện bảo hành áp dụng. Đội ngũ thietbicodien hỗ trợ lựa chọn cầu dao, tay xoay, tiếp điểm phụ, nắp che đầu cực và phụ kiện phù hợp cho tủ bơm PCCC hoặc tủ động lực công nghiệp.

Câu hỏi thường gặp về Katko KU 4200W SV

Katko KU 4200W SV là cầu dao cách ly hay MCCB?

Đây là cầu dao cắt tải có chức năng cách ly nguồn, không phải MCCB. Thiết bị không tự động tác động khi quá tải hoặc ngắn mạch, vì vậy cần lắp cùng MCCB, cầu chì và bộ bảo vệ động cơ phù hợp.

KU 4200W SV có bao nhiêu cực?

Model này có bốn cực. Ba cực được sử dụng cho L1, L2, L3 và cực còn lại dùng cho dây trung tính N trong hệ thống ba pha bốn dây.

Cầu dao Katko KU 4200W SV có dùng được cho động cơ 110 kW không?

Datasheet của Katko công bố công suất vận hành động cơ 110 kW tại 415 V theo cấp sử dụng AC-23A. Tuy nhiên, kỹ sư vẫn phải đối chiếu dòng định mức, dòng khởi động, phương pháp khởi động và điều kiện lắp đặt thực tế.

Thiết bị có khóa LOTO được không?

Có. Hướng dẫn lắp đặt của Katko thể hiện cơ cấu tay xoay trực tiếp có ba vị trí gắn ổ khóa khi ở trạng thái OFF, giúp ngăn đóng điện ngoài ý muốn trong thời gian bảo trì.

Các cực đấu dây của KU 4200W SV được bố trí như thế nào?

Theo sơ đồ kết nối của hãng, các cực 1, 3, 5 và 7 nằm ở phía vào; các cực tương ứng 2, 4, 6 và 8 nằm ở phía ra. Cần kiểm tra ký hiệu thực tế trên thiết bị trước khi đấu nối.

Dây PE có được đấu qua cực thứ tư của cầu dao không?

Không. Cực thứ tư được sử dụng cho dây trung tính N. Dây PE phải được nối liên tục tới thanh tiếp địa, vỏ tủ và vỏ động cơ, không được đóng cắt bằng cầu dao vận hành thông thường.

KU 4200W SV có thay thế contactor điều khiển bơm được không?

Không. Cầu dao dùng để đóng cắt bằng tay và tạo điểm cách ly. Việc điều khiển bơm tự động, điều khiển từ xa hoặc đóng cắt thường xuyên vẫn cần contactor, bộ khởi động mềm hoặc thiết bị điều khiển động cơ thích hợp.

Có thể lắp thêm tiếp điểm phụ cho KU 4200W SV không?

Có thể lựa chọn tiếp điểm phụ tương thích để truyền trạng thái về PLC, đèn báo hoặc mạch giám sát. Mã phụ kiện và cấu hình tiếp điểm cần được xác nhận theo yêu cầu cụ thể của tủ điện.
