Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3630 SV (3P 630A 355kW)

Cầu dao cách ly Katko KU 3630 SV 3P 630A 355kW cho tủ bơm PCCC

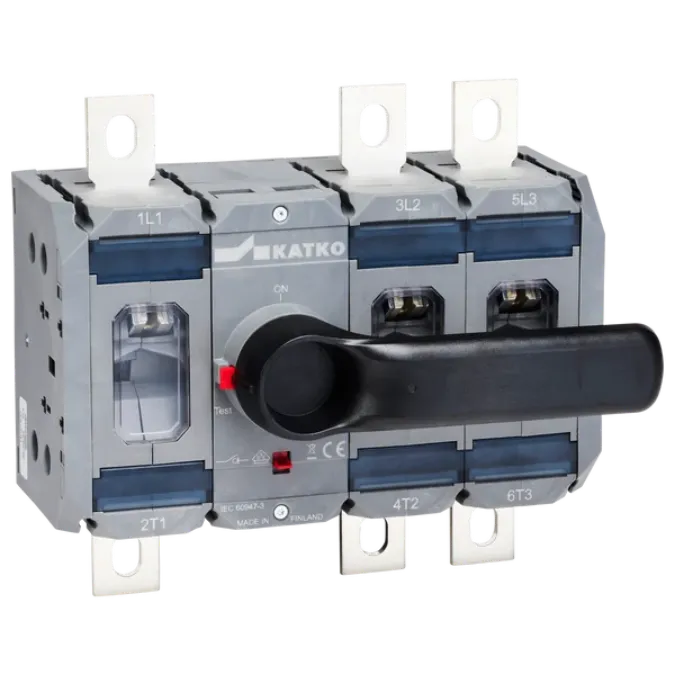

Cầu dao cách ly Katko KU 3630 SV là cầu dao đóng cắt tải ba cực thuộc dòng LoadSafe KU, được thiết kế cho các mạch điện công nghiệp có dòng tải lớn. Thiết bị có dòng làm việc định mức 630A, vận hành bằng tay xoay trực tiếp và đáp ứng công suất động cơ ba pha đến 355kW tại 415V theo cấp sử dụng AC-23A.

Trong tủ điều khiển bơm chữa cháy, cầu dao cách ly 3P 630A được bố trí trên đường cấp nguồn động lực để đóng, ngắt đồng thời ba pha và tạo điểm cách ly nhìn thấy về mặt vận hành khi kiểm tra, bảo dưỡng hoặc sửa chữa. Thiết bị không thay thế MCCB, cầu chì hay các phần tử bảo vệ quá dòng và ngắn mạch đặt phía trước.

1) Giới thiệu và nguồn gốc thương hiệu Katko

Katko là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan, hoạt động trong lĩnh vực cầu dao cách ly, cầu dao đóng cắt tải, bộ chuyển nguồn và phụ kiện đấu nối công nghiệp. Tiền thân của doanh nghiệp được thành lập từ năm 1938; hiện trụ sở chính của Katko đặt tại Helsinki.

Các giải pháp của Katko tập trung vào độ tin cậy cơ khí, khả năng vận hành an toàn và tính thuận tiện khi tích hợp vào tủ điện. Dòng LoadSafe được phát triển cho mạng phân phối điện, hệ thống động cơ và những ứng dụng công nghiệp cần thao tác đóng cắt tải ổn định.

Sản phẩm trong yêu cầu này có model KU 3630 SV và xuất xứ Phần Lan. Ký hiệu “SV” xác định phiên bản được cung cấp với tay xoay trực tiếp, phù hợp lắp bên trong tủ điện khi người vận hành có thể tiếp cận vị trí thao tác theo thiết kế của tủ.

2) Ưu điểm và tính năng nổi bật

Đóng cắt đồng thời ba pha tải lớn

Ba cực công suất được liên động cơ khí để chuyển trạng thái cùng lúc. Đặc điểm này giúp hạn chế tình trạng chỉ một hoặc hai pha bị ngắt khi thao tác, đồng thời tạo điểm phân đoạn rõ ràng giữa nguồn điện và phần tải phía sau.

Phù hợp với mạch động cơ công suất cao

Katko KU 3630 SV 630A có khả năng làm việc trong cấp sử dụng AC-23A dành cho tải động cơ và tải có tính cảm. Mức công suất 355kW tại 415V giúp sản phẩm phù hợp với các tủ động lực bơm PCCC công suất lớn khi các điều kiện thiết kế, dòng khởi động và phương thức khởi động đã được kiểm tra đầy đủ.

Tay xoay trực tiếp, chỉ thị ON và OFF rõ ràng

Tay xoay tác động trực tiếp lên cơ cấu truyền động của cầu dao, cho phép người vận hành chuyển giữa trạng thái ON và OFF một cách dứt khoát. Tài liệu lắp đặt của dòng KU 630–800A thể hiện khả năng bố trí khóa tại trạng thái OFF, hỗ trợ quy trình khóa và treo thẻ an toàn khi bảo trì.

Khả năng mở rộng phụ kiện

Thiết bị có thể kết hợp với tiếp điểm phụ để gửi tín hiệu trạng thái về PLC, bộ điều khiển tủ bơm hoặc mạch cảnh báo. Katko cũng cung cấp các phụ kiện liên quan như tấm che đầu cực, vách ngăn pha, bộ mở rộng khoảng cách đầu nối và bulông lắp đầu cốt.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Cầu dao đóng cắt tải ba cực, tay xoay trực tiếp
Dòng sản phẩm	Katko LoadSafe KU
Số cực	3 cực
Dòng làm việc AC-22A tại 415V	630A
Dòng làm việc AC-22A tại 690V	630A
Dòng làm việc AC-23A tại 415V	630A
Công suất động cơ AC-23A tại 415V	355kW
Kiểu vận hành	Tay xoay trực tiếp
Kích thước bulông đầu cực	M12
Tiết diện cáp đồng danh định dùng để xác lập thông số	2 x 185mm²
Tiếp điểm phụ tùy chọn	Loại 1NO/1NC và các cấu hình mở rộng phù hợp
Mã sản phẩm của nhà sản xuất	48399

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ điều khiển bơm PCCC

Chức năng chính của cầu dao cách ly cho tủ bơm PCCC là tạo phương tiện đóng cắt bằng tay trên đường nguồn động lực ba pha. Khi cầu dao ở trạng thái ON, nguồn điện được truyền qua ba cực tới bộ khởi động và động cơ bơm. Khi chuyển sang OFF, cả ba dây pha được ngắt đồng thời để hình thành vùng cách ly điện phía tải.

KU 3630 SV không có chức năng tự động phát hiện quá tải hoặc ngắn mạch. Phía nguồn phải có MCCB, cầu chì hoặc thiết bị bảo vệ thích hợp, được lựa chọn theo dòng ngắn mạch dự kiến, tiết diện cáp, phương thức khởi động và yêu cầu của hệ thống bơm chữa cháy.

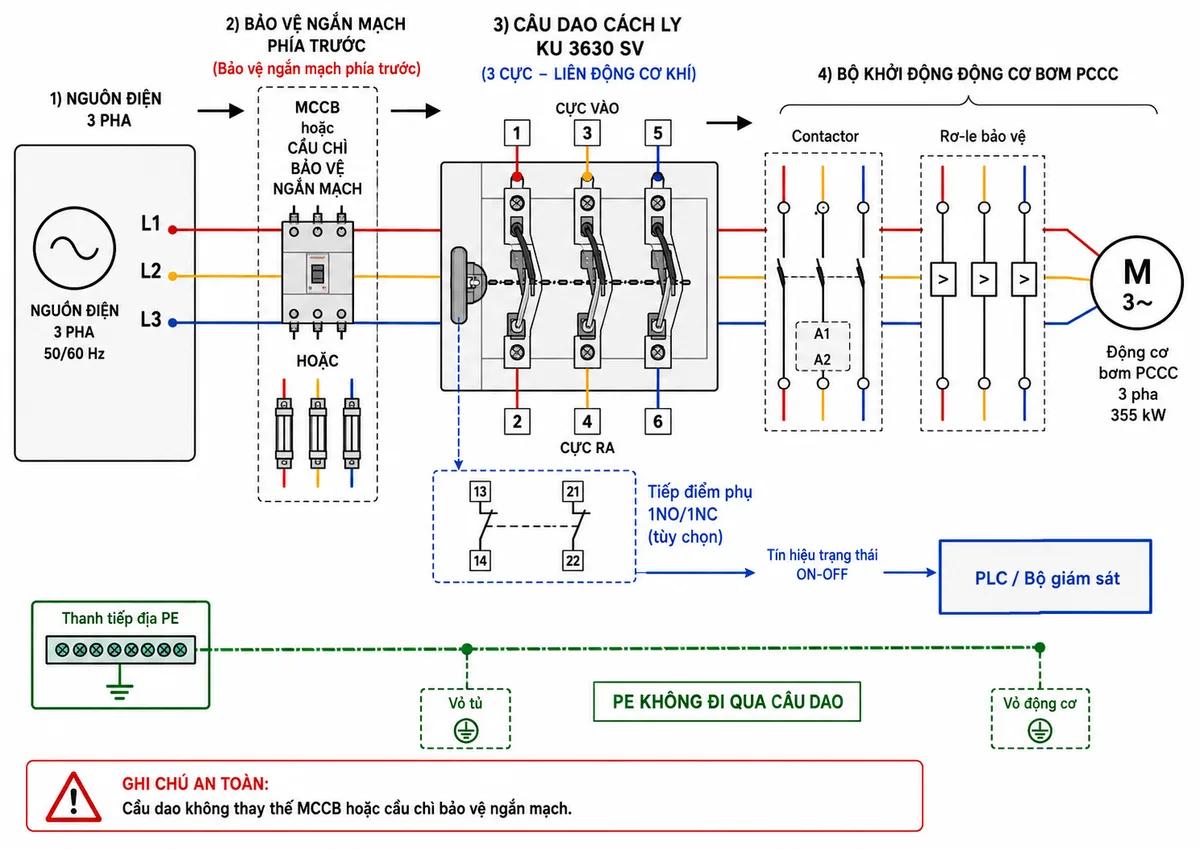

Sơ đồ đấu dây và kết nối đề xuất

Nguồn ba pha L1, L2 và L3 đi qua thiết bị bảo vệ ngắn mạch trước khi được đưa vào các cực vào 1, 3 và 5 của cầu dao. Các cực ra 2, 4 và 6 cấp điện cho bộ khởi động động cơ, chẳng hạn contactor, bộ khởi động sao–tam giác, bộ khởi động mềm hoặc cấu hình điều khiển được phê duyệt cho hệ thống bơm.

Dây PE không đi qua ba tiếp điểm của cầu dao mà phải được nối liên tục tới thanh tiếp địa của tủ, vỏ động cơ và các bộ phận kim loại cần bảo vệ. Với phiên bản ba cực, dây trung tính nếu có trong hệ thống cũng không được đưa qua cầu dao trừ khi thiết kế sử dụng thêm thiết bị đóng cắt trung tính riêng phù hợp.

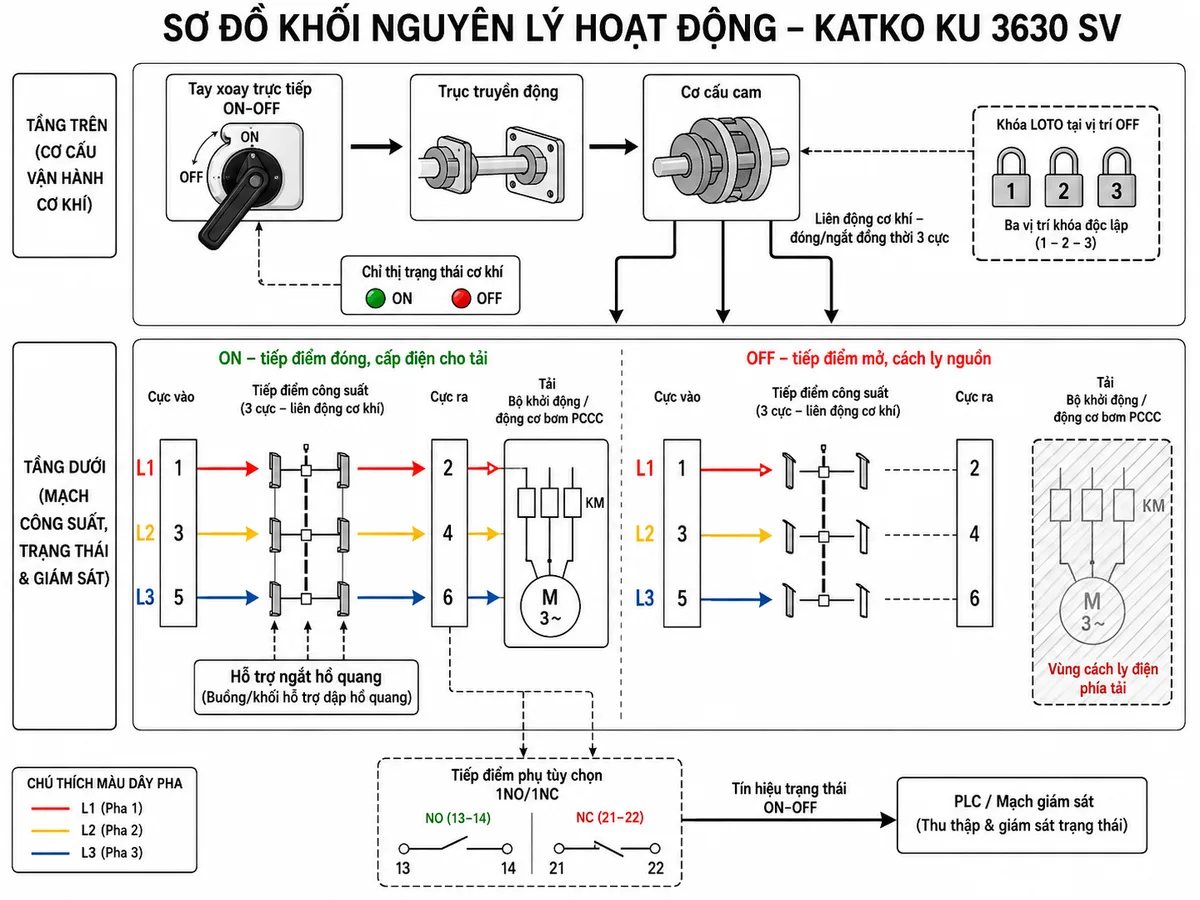

Nguyên lý hoạt động

Khi tay xoay được chuyển sang ON, lực cơ học truyền trực tiếp đến trục và cơ cấu cam bên trong. Cơ cấu này điều khiển đồng bộ ba bộ tiếp điểm, làm các tiếp điểm công suất đóng lại và cho phép dòng điện đi từ các cực 1-3-5 sang các cực 2-4-6.

Khi người vận hành chuyển tay xoay sang OFF, cơ cấu truyền động kéo các tiếp điểm rời nhau với hành trình xác định. Hồ quang phát sinh trong quá trình ngắt tải được kiểm soát bởi kết cấu đóng cắt của thiết bị, sau đó khoảng cách cách điện được hình thành giữa phía nguồn và phía tải.

Ở trạng thái OFF, tay xoay có thể được khóa theo cấu hình hướng dẫn của nhà sản xuất nhằm ngăn thao tác đóng điện ngoài ý muốn. Tiếp điểm phụ, nếu được lắp, thay đổi trạng thái tương ứng để hệ thống điều khiển nhận biết cầu dao đang ON, OFF hoặc ở vị trí thử theo cấu hình phụ kiện.

Ứng dụng phù hợp

• Làm cầu dao đóng cắt và cách ly nguồn động lực trong tủ điều khiển bơm chữa cháy.
• Cách ly nguồn cho động cơ bơm điện, bơm tăng áp hoặc cụm thiết bị phụ trợ có dòng tải phù hợp.
• Lắp trong tủ phân phối công nghiệp, tủ động lực và tủ điều khiển máy có tải ba pha lớn.
• Tạo điểm khóa an toàn phục vụ kiểm tra, bảo trì và thay thế thiết bị phía tải.
• Kết hợp tiếp điểm phụ để giám sát trạng thái cầu dao trên PLC, BMS hoặc hệ thống cảnh báo.

Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra dòng làm việc thực tế, dòng khởi động động cơ và cấp sử dụng trước khi lựa chọn.
• Không suy luận khả năng phù hợp chỉ từ công suất danh định của động cơ; cần đối chiếu điện áp, phương thức khởi động và điều kiện vận hành.
• KU 3630 SV là cầu dao lắp trong tủ; cấp bảo vệ IP của cụm hoàn chỉnh phụ thuộc vào vỏ tủ, tay thao tác, cách lắp đặt và các phụ kiện đi kèm.
• Phải cắt điện, kiểm tra hết điện và thực hiện khóa treo thẻ trước khi đấu nối hoặc bảo trì.
• Việc thi công phải do nhân sự điện có chuyên môn thực hiện và tuân thủ hồ sơ thiết kế PCCC đã được phê duyệt.
• Không sử dụng cầu dao như thiết bị đóng cắt thường xuyên để vận hành bơm nếu trình tự điều khiển của hệ thống không cho phép.

4) Cam kết và nơi mua hàng

Khách hàng cần mua cầu dao Katko KU 3630 SV chính hãng có thể liên hệ trực tiếp thietbicodien để được kiểm tra đúng mã hàng, tư vấn khả năng tương thích với tủ bơm PCCC và nhận báo giá theo số lượng thực tế.

thietbicodien hỗ trợ đối chiếu model, thông số dòng điện, công suất động cơ, kiểu tay thao tác và phụ kiện cần thiết trước khi đặt hàng. Việc xác nhận đầy đủ cấu hình giúp tránh nhầm lẫn giữa phiên bản tay xoay trực tiếp KU 3630 SV, phiên bản sử dụng trục nối hoặc dòng cầu dao chuyển nguồn có ký hiệu khác.

Sản phẩm được cung cấp theo đúng thông tin đặt hàng, kèm chính sách giao nhận, chứng từ và bảo hành áp dụng tại thời điểm báo giá. Đối với dự án tủ bơm chữa cháy, khách hàng nên cung cấp sơ đồ một sợi, điện áp hệ thống, công suất động cơ và phương thức khởi động để được tư vấn chính xác hơn.

Câu hỏi thường gặp (FAQ)

Katko KU 3630 SV là cầu dao cách ly hay cầu dao đóng cắt tải?

Đây là cầu dao đóng cắt tải ba cực thuộc dòng LoadSafe. Thiết bị vừa có khả năng thao tác mạch tải trong phạm vi định mức, vừa tạo chức năng cách ly nguồn khi chuyển sang OFF và được lắp đặt đúng hướng dẫn.

KU 3630 SV có dùng được cho động cơ bơm PCCC 355kW không?

Thiết bị được nhà sản xuất công bố cho động cơ ba pha đến 355kW tại 415V theo cấp sử dụng AC-23A. Tuy nhiên, kỹ sư thiết kế vẫn phải kiểm tra dòng định mức động cơ, dòng khởi động, điện áp thực tế, phương thức khởi động và điều kiện lắp đặt.

Cầu dao có bảo vệ quá tải và ngắn mạch không?

Không. KU 3630 SV không tự động cắt khi quá tải hoặc ngắn mạch. Hệ thống phải có MCCB, cầu chì và các rơ-le bảo vệ thích hợp được bố trí theo thiết kế tủ điện.

Các cực 1-3-5 và 2-4-6 được đấu như thế nào?

Thông thường, ba pha nguồn được đưa vào các cực 1, 3 và 5; các cực 2, 4 và 6 nối tới tải. Việc bố trí thực tế phải tuân theo sơ đồ đấu nối, hướng lắp và tài liệu kỹ thuật đi kèm sản phẩm.

Model KU 3630 SV có sẵn tay xoay không?

Có. Hậu tố SV thể hiện phiên bản được cung cấp với tay xoay trực tiếp. Đây là điểm khác biệt so với các phiên bản sử dụng tay thao tác và trục nối riêng.

Có thể khóa cầu dao ở trạng thái OFF không?

Có. Tài liệu lắp đặt của dòng KU 630–800A thể hiện cơ cấu khóa tại vị trí OFF, hỗ trợ sử dụng nhiều ổ khóa trong quy trình LOTO. Cần kiểm tra đúng kiểu tay xoay và phụ kiện được giao cùng sản phẩm.

Có thể giám sát trạng thái cầu dao từ PLC không?

Có thể lắp thêm tiếp điểm phụ tương thích để truyền tín hiệu trạng thái về PLC, BMS hoặc bộ điều khiển. Tiếp điểm phụ chỉ dùng cho mạch tín hiệu và không thay thế các tiếp điểm công suất chính.

KU 3630 SV có phải là một bộ cầu dao kín hoàn chỉnh không?

Không. Đây là cầu dao đóng cắt tải dạng lắp trong tủ với tay xoay trực tiếp. Cấp bảo vệ chống bụi, nước và khả năng tiếp cận an toàn của hệ thống hoàn chỉnh phụ thuộc vào vỏ tủ, cách bố trí và phụ kiện bảo vệ đầu cực.
