Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4630 SV (4P 630A 355kW)

1) Cầu dao cách ly Katko KU 4630 SV (4P 630A 355kW) – giới thiệu và nguồn gốc thương hiệu

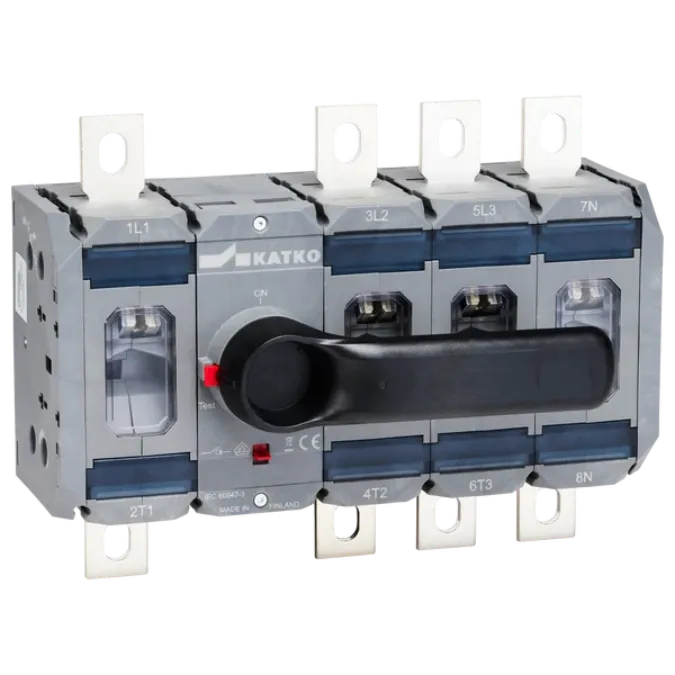

Cầu dao cách ly Katko KU 4630 SV 4P 630A 355kW là thiết bị đóng cắt tải dạng xoay thuộc dòng LoadSafe, được thiết kế để cô lập nguồn điện cho tủ phân phối, tủ điều khiển động cơ và tủ bơm phòng cháy chữa cháy. Katko phân loại sản phẩm là load break switch, nghĩa là thiết bị vừa có khả năng đóng cắt dòng tải trong phạm vi định mức, vừa tạo trạng thái cách ly điện phục vụ kiểm tra và bảo trì hệ thống.

Katko là thương hiệu thiết bị đóng cắt của Phần Lan, hoạt động chuyên sâu trong lĩnh vực công tắc an toàn, cầu dao cắt tải, cầu dao cách ly, bộ chuyển nguồn và phụ kiện lắp tủ điện. Các sản phẩm Katko được phát triển cho những môi trường công nghiệp yêu cầu độ tin cậy cao, khả năng vận hành ổn định và tuổi thọ lâu dài.

Model KU 4630 SV sử dụng kết cấu bốn cực và tay xoay trực tiếp. Thiết bị phù hợp với hệ thống điện ba pha có dây trung tính, trong đó các dây L1, L2, L3 và N cần được đóng hoặc ngắt đồng bộ khi cô lập tủ bơm.

2) Ưu điểm và tính năng nổi bật của Katko KU 4630 SV

• Đóng cắt tải công suất lớn, phù hợp với mạch động lực của bơm PCCC, động cơ công nghiệp và tủ phân phối hạ áp.
• Kết cấu bốn cực giúp cô lập đồng thời ba pha và dây trung tính, hạn chế khả năng còn điện áp ngoài ý muốn ở phía tải.
• Tay xoay trực tiếp ON/OFF cho phép thao tác ngay trên thân thiết bị, phù hợp với phương án lắp cầu dao bên trong tủ điện.
• Cơ cấu truyền động cơ khí điều khiển đồng bộ các tiếp điểm công suất, giúp trạng thái đóng và mở giữa các cực nhất quán.
• Vật liệu nhựa nhiệt dẻo không chứa halogen, được Katko định hướng theo thiết kế có khả năng tái chế.
• Có thể mở rộng bằng tiếp điểm phụ, nắp che đầu cực, tấm ngăn pha và phụ kiện đấu nối phù hợp với thiết kế tủ.
• Khả năng chịu dòng ngắn hạn cao hỗ trợ sử dụng trong hệ thống phân phối công nghiệp khi được phối hợp đúng với thiết bị bảo vệ ngắn mạch phía trước.
• Thích hợp cho các vị trí yêu cầu cô lập nguồn rõ ràng trước khi bảo trì, thay thế động cơ hoặc kiểm tra mạch động lực.

Thông số kỹ thuật tham khảo

Thông số	Giá trị
Model	KU 4630 SV
Mã sản phẩm Katko	48401
Loại thiết bị	Load break switch
Phương thức vận hành	Rotary, tay xoay trực tiếp
Số cực	4
Dòng làm việc AC-21A tại 415 V và 690 V	630 A
Dòng làm việc AC-22A tại 415 V và 690 V	630 A
Định mức AC-23A tại 415 V	630 A / 355 kW
Định mức AC-23A tại 500 V	630 A / 400 kW
Định mức AC-23A tại 690 V	630 A / 630 kW
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng chịu đựng ngắn hạn Icw	28 kA trong 1 giây
Khả năng đóng ngắn mạch Icm tại 690 V	60 kA
Độ bền cơ khí	10.000 lần thao tác
Bu lông đầu cực	M12
Tiết diện cáp danh định tại đầu cực	2 x 185 mm², dây đồng
Kích thước rộng x cao x sâu	259 x 155 x 366 mm
Tiếp điểm phụ tùy chọn	1V160KU hoặc 2V160KU
Phụ kiện bảo vệ đầu cực tùy chọn	Nắp che LS800F, LS800H và tấm ngăn pha VS800

3) Chức năng, nguyên lý hoạt động và ứng dụng

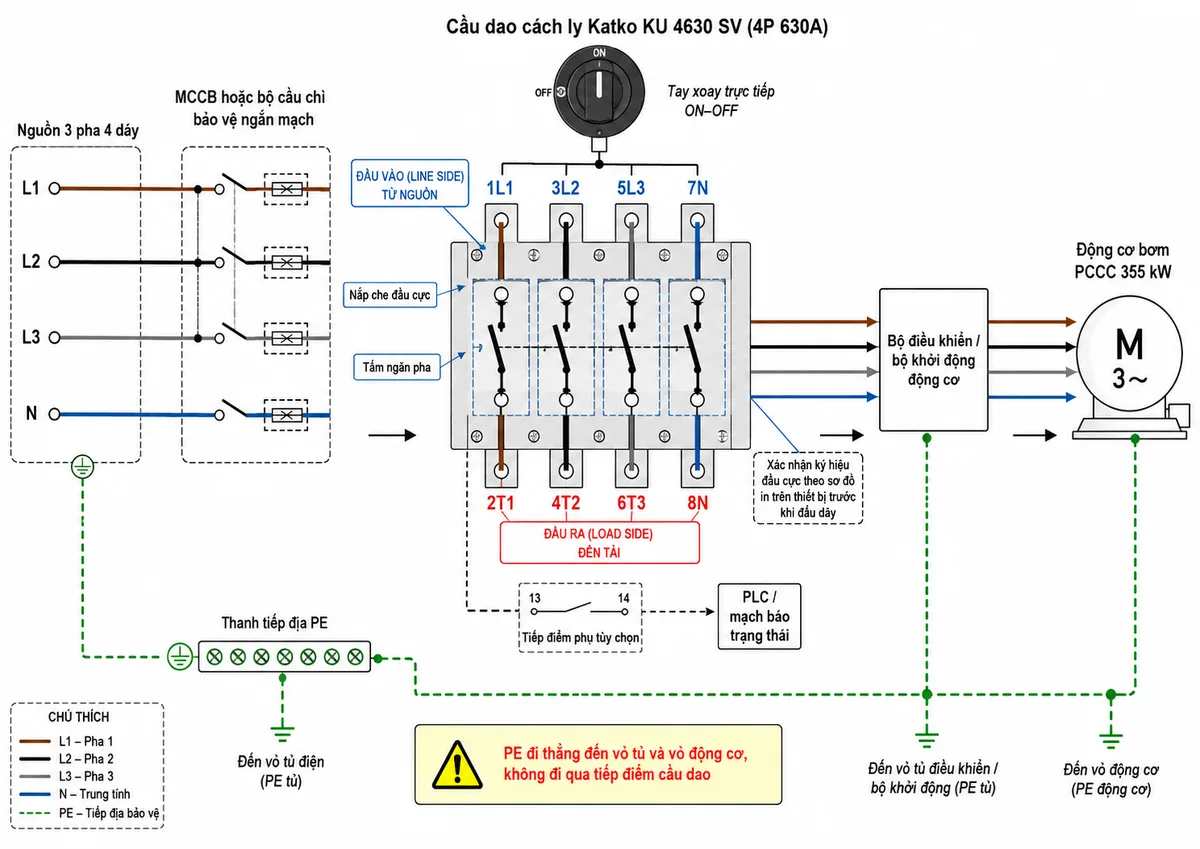

Sơ đồ đấu dây và vị trí trong tủ bơm PCCC

Cầu dao cách ly 4P 630A thường được bố trí trên mạch động lực, sau MCCB hoặc cầu chì bảo vệ ngắn mạch và trước bộ điều khiển, contactor hoặc bộ khởi động động cơ bơm. Cầu dao không thay thế chức năng bảo vệ ngắn mạch, quá tải hoặc mất pha; các chức năng này phải được thực hiện bởi thiết bị bảo vệ và bộ điều khiển chuyên dụng của tủ bơm.

Dây dẫn, thanh cái, đầu cốt, khoảng cách pha và thiết bị bảo vệ phía trước phải được lựa chọn theo dòng tải thực tế, dòng ngắn mạch tại điểm lắp đặt và quy chuẩn của hệ thống PCCC. Khi siết đầu cực, đơn vị thi công cần sử dụng dụng cụ kiểm soát lực và tuân thủ giá trị mô-men trong tài liệu lắp đặt hiện hành của Katko.

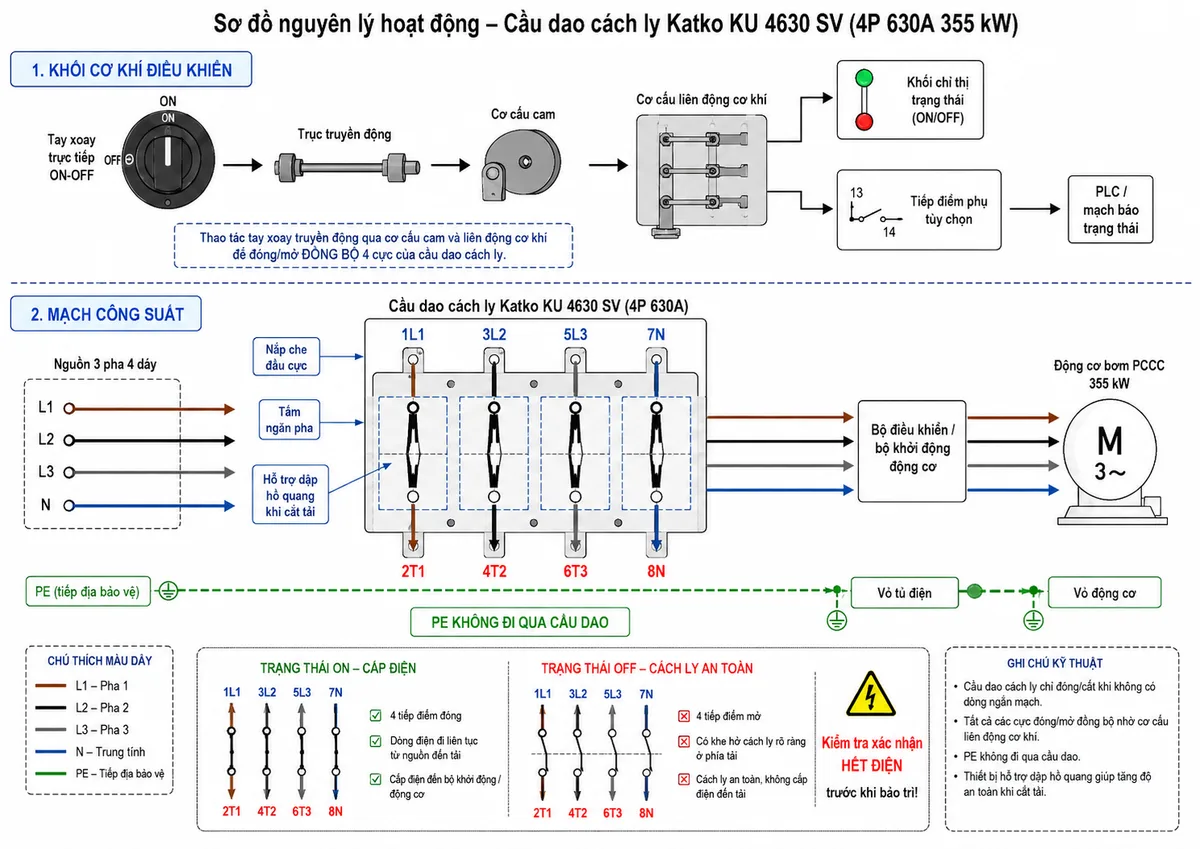

Nguyên lý đóng cắt và cách ly

Khi người vận hành chuyển tay xoay sang vị trí ON, chuyển động quay được truyền qua trục và cơ cấu cam đến cụm tiếp điểm công suất. Bốn tiếp điểm được điều khiển đồng bộ để thiết lập đường dẫn điện từ phía nguồn sang phía tải.

Khi tay xoay được chuyển về OFF, cơ cấu truyền động tách các tiếp điểm công suất và ngắt đường dẫn điện của các dây pha cùng dây trung tính. Trạng thái này tạo vùng cách ly điện ở phía tải để phục vụ công tác kiểm tra hoặc bảo trì sau khi đã thực hiện đầy đủ quy trình xác nhận mất điện.

Tiếp điểm phụ tùy chọn có thể được sử dụng để truyền tín hiệu trạng thái về PLC, bộ điều khiển tủ bơm, đèn báo hoặc hệ thống giám sát. Tiếp điểm phụ chỉ phục vụ mạch điều khiển, không được dùng để mang dòng động lực của động cơ.

Trong vận hành bình thường, việc khởi động và dừng bơm nên được thực hiện bởi bộ điều khiển bơm, contactor, bộ khởi động mềm hoặc thiết bị điều khiển động cơ tương ứng. Katko KU 4630 SV chủ yếu đảm nhiệm chức năng đóng cắt nguồn tổng và cô lập mạch khi cần kiểm tra, sửa chữa hoặc thay thế thiết bị.

Ứng dụng tiêu biểu

• Làm cầu dao nguồn tổng cho tủ điều khiển bơm chữa cháy công suất lớn.
• Cô lập nguồn cho động cơ bơm chính, bơm cấp nước và hệ thống bơm công nghiệp.
• Lắp trong tủ MCC, tủ phân phối hạ áp và tủ điều khiển động cơ.
• Cô lập nhánh cấp nguồn cho máy móc, dây chuyền sản xuất và hệ thống phụ trợ nhà máy.
• Sử dụng tại các vị trí bảo trì cần ngắt đồng thời ba dây pha và dây trung tính.

4) Cam kết và nơi mua cầu dao Katko KU 4630 SV chính hãng

Khi lựa chọn cầu dao cách ly Katko chính hãng, khách hàng cần kiểm tra đúng model, số cực, kiểu tay vận hành, thông số tải, phụ kiện đầu cực và khả năng phối hợp với thiết bị bảo vệ của tủ điện. Việc lựa chọn đúng cấu hình đặc biệt quan trọng đối với tủ bơm PCCC, nơi yêu cầu tính liên tục, khả năng cô lập an toàn và độ tin cậy vận hành cao.

Khách hàng có nhu cầu mua Katko KU 4630 SV có thể liên hệ trực tiếp thietbicodien để nhận báo giá, kiểm tra tình trạng hàng, xác nhận thông số theo tài liệu mới nhất và lựa chọn tiếp điểm phụ, nắp che đầu cực hoặc tấm ngăn pha phù hợp.

thietbicodien cam kết tư vấn đúng mã hàng, cung cấp sản phẩm có nguồn gốc rõ ràng, hỗ trợ đối chiếu tài liệu kỹ thuật và áp dụng chính sách bảo hành theo điều kiện bán hàng của sản phẩm.

Câu hỏi thường gặp (FAQ)

Katko KU 4630 SV là cầu dao cách ly hay MCCB?

KU 4630 SV là cầu dao cắt tải dạng xoay có chức năng cô lập mạch điện. Thiết bị không phải MCCB và không tự thực hiện đầy đủ chức năng bảo vệ quá tải hoặc ngắn mạch.

KU 4630 SV có phù hợp với động cơ bơm PCCC 355 kW không?

Sản phẩm có mức công suất động cơ AC-23A tương ứng được nêu trong bảng kỹ thuật. Khả năng sử dụng thực tế còn phụ thuộc điện áp hệ thống, dòng định mức động cơ, chế độ khởi động, điều kiện lắp đặt và phương án phối hợp bảo vệ.

Vì sao tủ bơm PCCC nên sử dụng cầu dao bốn cực?

Cấu hình bốn cực cho phép ngắt đồng thời L1, L2, L3 và N. Điều này hữu ích đối với hệ thống cần cô lập cả dây trung tính để hạn chế điện áp hồi tiếp hoặc nguồn điện ngoài ý muốn ở phía tải.

Dây PE có được đấu qua Katko KU 4630 SV không?

Không. Dây PE phải được nối liên tục đến thanh tiếp địa, vỏ tủ và vỏ động cơ. Không được lắp công tắc, cầu chì hoặc tiếp điểm ngắt trên dây bảo vệ PE.

KU 4630 SV có thể thay thế contactor khởi động bơm không?

Không nên sử dụng cầu dao như thiết bị điều khiển đóng cắt bơm thường xuyên. Contactor, bộ khởi động mềm hoặc bộ điều khiển bơm vẫn chịu trách nhiệm vận hành tự động; cầu dao chủ yếu dùng để đóng cắt nguồn tổng và cô lập mạch.

Katko KU 4630 SV có sẵn tiếp điểm phụ không?

Tiếp điểm phụ là phụ kiện tùy chọn và cần được đặt theo yêu cầu. Người dùng có thể lựa chọn cấu hình phù hợp để đưa tín hiệu ON/OFF về PLC, đèn báo hoặc bộ giám sát trạng thái.

Thiết bị có cần MCCB hoặc cầu chì phía trước không?

Có. Cầu dao phải được phối hợp với MCCB hoặc cầu chì có khả năng bảo vệ ngắn mạch phù hợp. Thông số thiết bị bảo vệ cần được tính toán theo dòng tải, tiết diện dây dẫn và dòng ngắn mạch dự kiến tại điểm lắp đặt.

KU 4630 SV có thể lắp trực tiếp ngoài trời không?

Đây là thiết bị đóng cắt dùng trong cụm tủ điện. Cấp bảo vệ ngoài trời phụ thuộc vào vỏ tủ, phương pháp lắp đặt, đầu cáp và các phụ kiện bảo vệ đi kèm; không nên để thân cầu dao hở tiếp xúc trực tiếp với nước, bụi hoặc môi trường ăn mòn.

Cần lưu ý gì trước khi bảo trì tủ bơm?

Phải dừng tải theo đúng quy trình, đưa cầu dao về OFF, thực hiện khóa và gắn thẻ cảnh báo khi cấu hình lắp đặt cho phép, kiểm tra hết điện bằng thiết bị đo phù hợp và chỉ bắt đầu công việc sau khi đã xác nhận khu vực phía tải an toàn.
