Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 8200W SV (8P 200A 110kW)

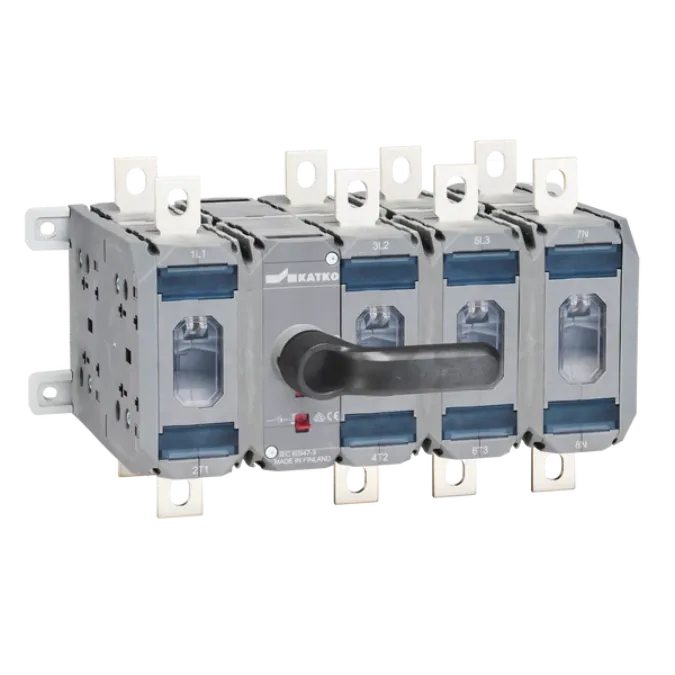

1. Giới thiệu Cầu dao cách ly Katko KU 8200W SV 8P 200A 110kW

Cầu dao cách ly Katko KU 8200W SV 8P 200A 110kW là cầu dao cắt tải dạng xoay thuộc dòng LoadSafe, được thiết kế để đóng, cắt và cách ly đồng thời tám cực điện trong các hệ thống phân phối công suất lớn. Thiết bị có tay xoay trực tiếp, dòng vận hành định mức 200A và phù hợp với động cơ ba pha công suất đến 110kW tại 415V theo cấp sử dụng AC-23A.

Với cấu hình tám cực, model KU 8200W SV có thể được sử dụng trong tủ điện cần cách ly đồng thời nhiều dây dẫn hoặc hai nhóm mạch bốn cực vận hành đồng bộ. Trong tủ bơm phòng cháy chữa cháy, thiết bị thường được bố trí trên mạch động lực để tạo điểm ngắt cách ly phục vụ kiểm tra, bảo trì và xử lý sự cố theo thiết kế của hệ thống.

Katko là thương hiệu thiết bị đóng cắt của Phần Lan, có lịch sử phát triển từ năm 1938 và bắt đầu sản xuất công tắc điện từ năm 1946. Hãng tập trung vào cầu dao cắt tải, cầu dao cách ly, công tắc chuyển nguồn, cầu chì công tắc và các giải pháp kết nối điện dùng trong công nghiệp, phân phối điện, năng lượng và môi trường vận hành khắt khe.

Katko hiện sản xuất các giải pháp đóng cắt tại nhà máy của hãng ở Phần Lan và Ba Lan. Quy trình tự động hóa cao, khả năng kiểm soát chất lượng đồng nhất và kinh nghiệm lâu năm giúp sản phẩm Katko được sử dụng trong nhiều hệ thống yêu cầu độ tin cậy và tuổi thọ vận hành cao.

2. Ưu điểm và tính năng nổi bật của Katko KU 8200W SV

Đóng cắt đồng bộ tám cực

Cơ cấu truyền động cơ khí của thiết bị liên kết toàn bộ tám tiếp điểm công suất. Khi người vận hành xoay tay cầm, các cực được chuyển trạng thái đồng thời, hạn chế tình trạng một cực còn dẫn điện trong khi các cực khác đã ngắt.

Khả năng đóng cắt tải động cơ

Cầu dao cắt tải 8P 200A được Katko công bố dòng vận hành 200A theo các cấp sử dụng AC-21A, AC-22A và AC-23A tại điện áp đến 690V. Thiết bị vì vậy không chỉ dùng để cách ly không tải mà còn có khả năng thao tác dòng tải trong phạm vi định mức được nhà sản xuất xác lập.

Tay xoay trực tiếp và hỗ trợ khóa an toàn

Phiên bản SV được trang bị tay xoay trực tiếp ON–OFF, phù hợp khi cầu dao được lắp bên trong tủ điện và thao tác trực tiếp tại thiết bị. Hướng dẫn lắp đặt của dòng KU 200–250A thể hiện khả năng bố trí tối đa ba ổ khóa tại vị trí OFF, hỗ trợ quy trình khóa và treo thẻ cảnh báo LOTO trong thời gian bảo trì.

Độ bền cơ khí và đầu nối công suất lớn

Thiết bị có cơ cấu xoay chắc chắn, độ bền cơ khí được công bố đến 16.000 chu kỳ thao tác. Đầu cực sử dụng bu lông M8, phù hợp với dây dẫn hoặc thanh nối được lựa chọn theo dòng điện, điều kiện lắp đặt và yêu cầu tăng nhiệt của tủ điện.

Thông số kỹ thuật chính

Hạng mục	Thông tin
Mã sản phẩm	KU 8200W SV
Mã sản phẩm Katko	20544
Loại thiết bị	Cầu dao cắt tải dạng xoay, tay xoay trực tiếp
Số cực	8 cực
Dòng vận hành AC-21A tại 415V, 500V và 690V	200A
Dòng vận hành AC-22A tại 415V, 500V và 690V	200A
Dòng vận hành AC-23A tại 415V, 500V và 690V	200A
Công suất động cơ AC-23A tại 415V	110kW
Công suất động cơ AC-23A tại 500V	132kW
Công suất động cơ AC-23A tại 690V	160kW
Điện áp cách điện định mức Ui	1000V
Điện áp chịu xung định mức Uimp	12kV
Dòng chịu đựng ngắn hạn Icw trong 1 giây	8kA tại 1000V
Khả năng đóng ngắn mạch Icm	14kA tại 690V
Dòng nhiệt quy ước Ith	250A
Độ bền cơ khí	16.000 lần thao tác
Tiết diện cáp danh định dùng công bố thông số	95mm²
Bu lông đầu cực	M8
Mô-men siết đầu cực tối đa	15–22Nm
Kích thước rộng × cao × sâu	224,5 × 150 × 192,5mm
Khối lượng tịnh	3,83kg

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Chức năng chính của cầu dao cách ly cho tủ bơm PCCC là tạo một điểm đóng cắt bằng tay trên mạch động lực. Khi chuyển sang OFF, các dây dẫn đi qua tám cực được ngắt đồng thời, giúp tách phần tải khỏi nguồn điện trước khi kiểm tra đầu nối, bảo dưỡng bộ khởi động hoặc thực hiện công việc trên động cơ bơm.

KU 8200W SV không thay thế MCCB, cầu chì hoặc thiết bị bảo vệ động cơ. Phía nguồn vẫn phải có thiết bị bảo vệ ngắn mạch và quá dòng được tính toán theo dòng sự cố, tiết diện dây dẫn, phương pháp khởi động động cơ và yêu cầu của hệ thống PCCC. Việc lựa chọn sơ đồ đấu nối phải do kỹ sư điện thực hiện theo hồ sơ thiết kế đã phê duyệt.

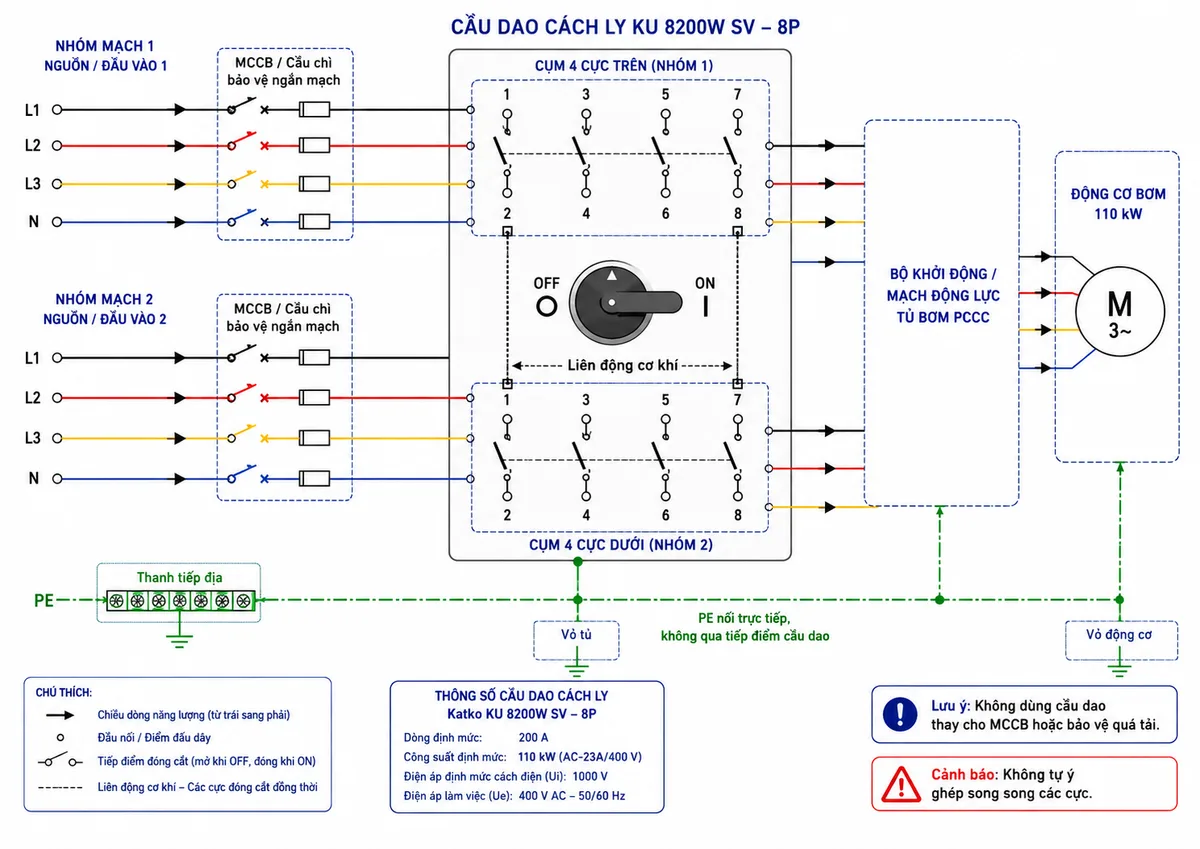

Sơ đồ đấu dây và kết nối

Tài liệu kết nối của Katko thể hiện tám cực được chia thành hai cụm bốn cực liên động cơ khí. Trong mỗi cụm, các cặp đầu cực được đánh số 1–2, 3–4, 5–6 và 7–8. Các đầu cực phía nguồn và phía tải phải được xác định theo sơ đồ lắp đặt thực tế, đồng thời siết đúng mô-men quy định.

Đối với ứng dụng tủ bơm, nguồn động lực nên đi qua MCCB hoặc cầu chì bảo vệ trước khi vào cầu dao. Từ đầu ra cầu dao, mạch điện tiếp tục đến bộ khởi động trực tiếp, bộ khởi động sao–tam giác, soft starter, biến tần chuyên dụng hoặc động cơ bơm tùy cấu trúc hệ thống. Không tự ý đấu song song các cực để tăng dòng nếu chưa có hướng dẫn và phê duyệt kỹ thuật phù hợp.

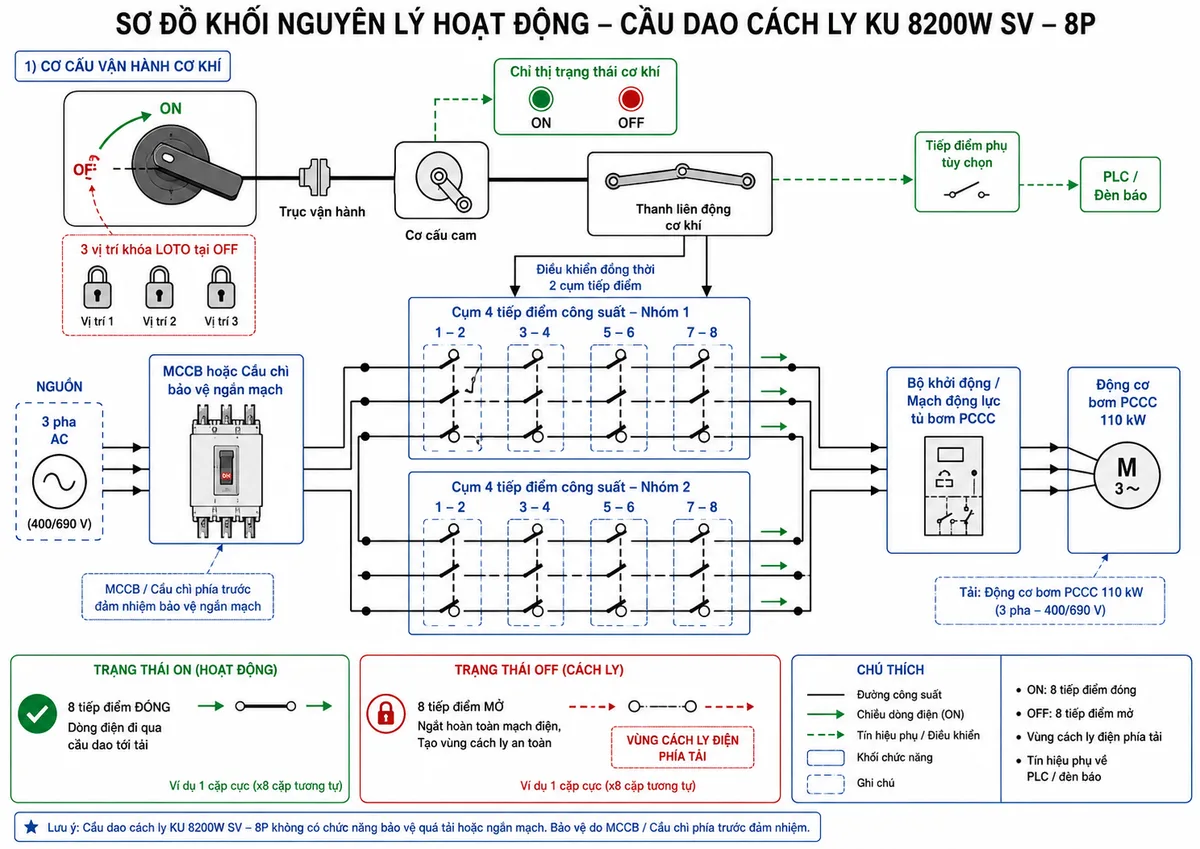

Nguyên lý đóng cắt

Khi tay xoay được chuyển sang vị trí ON, chuyển động quay truyền tới trục vận hành và cơ cấu cam bên trong. Cơ cấu liên động làm tám tiếp điểm công suất đóng gần như đồng thời, hình thành đường dẫn điện liên tục từ các cực nguồn sang các cực tải.

Khi tay xoay được chuyển sang OFF, cơ cấu truyền động tách toàn bộ các tiếp điểm, cắt dòng tải và tạo trạng thái cách ly điện giữa nguồn với phần mạch phía sau cầu dao. Cơ cấu đóng cắt nhanh giúp thao tác tiếp điểm không phụ thuộc hoàn toàn vào tốc độ xoay tay của người vận hành, qua đó hỗ trợ kiểm soát hồ quang khi ngắt tải trong phạm vi định mức.

Sau khi đưa cầu dao về OFF, người bảo trì có thể thực hiện khóa LOTO tại tay xoay theo hướng dẫn lắp đặt. Tuy nhiên, trước khi làm việc vẫn phải cắt nguồn phía trước, kiểm tra hết điện bằng thiết bị đo phù hợp và tuân thủ đầy đủ quy trình an toàn điện.

Ứng dụng phù hợp

• Cách ly mạch động lực trong tủ điều khiển bơm chữa cháy, bơm cấp nước và bơm công nghiệp.
• Đóng cắt đồng thời hai nhóm mạch bốn cực cần chung một thao tác cơ khí.
• Làm cầu dao chính hoặc cầu dao bảo trì trong tủ phân phối điện công nghiệp.
• Cách ly động cơ, bộ khởi động, soft starter hoặc thiết bị điều khiển công suất.
• Ứng dụng trong hệ thống phân phối điện, máy móc công nghiệp và mạng điện yêu cầu độ tin cậy cao.

Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra dòng làm việc thực tế, dòng khởi động, điện áp và cấp sử dụng của tải trước khi lựa chọn.
• Đối chiếu cấu hình tám cực với sơ đồ điện của tủ; không mặc định tất cả hệ thống bơm 110kW đều cần cầu dao tám cực.
• Lắp MCCB hoặc cầu chì có khả năng cắt phù hợp ở phía trước cầu dao.
• Sử dụng cáp, đầu cốt, thanh đồng và phụ kiện che đầu cực phù hợp với dòng điện và điều kiện tăng nhiệt.
• Siết bu lông đầu cực đúng mô-men, kiểm tra lại sau giai đoạn vận hành ban đầu và trong kỳ bảo trì định kỳ.
• Chỉ cho phép nhân sự điện đã được đào tạo thực hiện đấu nối, kiểm tra và bảo dưỡng thiết bị.

4. Cam kết và nơi mua Katko KU 8200W SV chính hãng

Khi lựa chọn Katko KU 8200W SV chính hãng, khách hàng cần kiểm tra đúng mã hàng, số cực, dòng định mức, loại tay xoay và các phụ kiện lắp kèm. Việc xác nhận đúng cấu hình ngay từ đầu giúp tránh nhầm lẫn với các phiên bản bốn cực, sáu cực, loại tay xoay gắn cửa hoặc công tắc chuyển nguồn.

thietbicodien cung cấp giải pháp thiết bị điện công nghiệp theo đúng model yêu cầu, hỗ trợ đối chiếu catalogue, lựa chọn phụ kiện, kiểm tra khả năng tương thích với tủ điện và tư vấn phương án sử dụng cho mạch động lực bơm PCCC.

Để nhận báo giá, tài liệu kỹ thuật và tư vấn lựa chọn cầu dao cách ly 8P 200A Katko, hãy liên hệ mua hàng chính hãng tại thietbicodien.

5. Câu hỏi thường gặp (FAQ)

Katko KU 8200W SV là cầu dao cách ly hay cầu dao cắt tải?

KU 8200W SV được Katko phân loại là cầu dao cắt tải Load Break Switch. Thiết bị vừa có khả năng đóng cắt dòng tải trong phạm vi định mức, vừa tạo trạng thái cách ly khi chuyển sang OFF và được lắp đặt đúng yêu cầu kỹ thuật.

KU 8200W SV có bao nhiêu cực?

Thiết bị có tám cực, được thể hiện trên sơ đồ kết nối thành hai cụm bốn cực liên động cơ khí. Các cặp tiếp điểm của mỗi cụm được đánh số 1–2, 3–4, 5–6 và 7–8.

Cầu dao này có dùng được cho động cơ bơm PCCC 110kW không?

Katko công bố công suất vận hành động cơ ba pha AC-23A của model này là 110kW tại 415V. Kỹ sư thiết kế vẫn phải kiểm tra dòng định mức của động cơ, phương pháp khởi động, dòng khởi động, chế độ vận hành và yêu cầu riêng của hệ thống PCCC trước khi lựa chọn.

KU 8200W SV có bảo vệ ngắn mạch hoặc quá tải không?

Không. Thiết bị thực hiện chức năng đóng cắt và cách ly. Mạch điện cần MCCB, cầu chì, rơ-le quá tải hoặc bộ bảo vệ động cơ phù hợp để xử lý sự cố ngắn mạch, quá dòng, mất pha và quá tải.

Có thể dùng tám cực để đấu song song nhằm tăng dòng điện không?

Không nên tự ý đấu song song các cực. Việc ghép song song chỉ được thực hiện khi có hướng dẫn chính thức, phương án chia dòng, thanh nối và hồ sơ thiết kế được phê duyệt. Đấu nối không đúng có thể gây phân bố dòng không đều và phát nhiệt tại đầu cực.

Tay xoay của KU 8200W SV có khóa LOTO được không?

Hướng dẫn lắp đặt của dòng KU 200–250A với tay xoay trực tiếp thể hiện khả năng khóa tại vị trí OFF bằng tối đa ba ổ khóa. Cần sử dụng đúng loại ổ khóa và thực hiện theo quy trình an toàn của đơn vị vận hành.

Dây tiếp địa PE có đi qua cầu dao tám cực không?

Không. Dây PE phải được nối liên tục từ hệ thống tiếp địa đến thanh PE, vỏ tủ và vỏ động cơ. Không được đưa dây bảo vệ PE qua tiếp điểm đóng cắt của cầu dao.

Cần lưu ý gì khi lắp cáp vào đầu cực?

Cần dùng đúng tiết diện dây và đầu cốt, làm sạch bề mặt tiếp xúc, bố trí dây không tạo lực kéo lên đầu cực và siết bu lông M8 theo mô-men quy định. Toàn bộ công việc phải được thực hiện khi mạch đã được cô lập, khóa an toàn và xác nhận hết điện.
