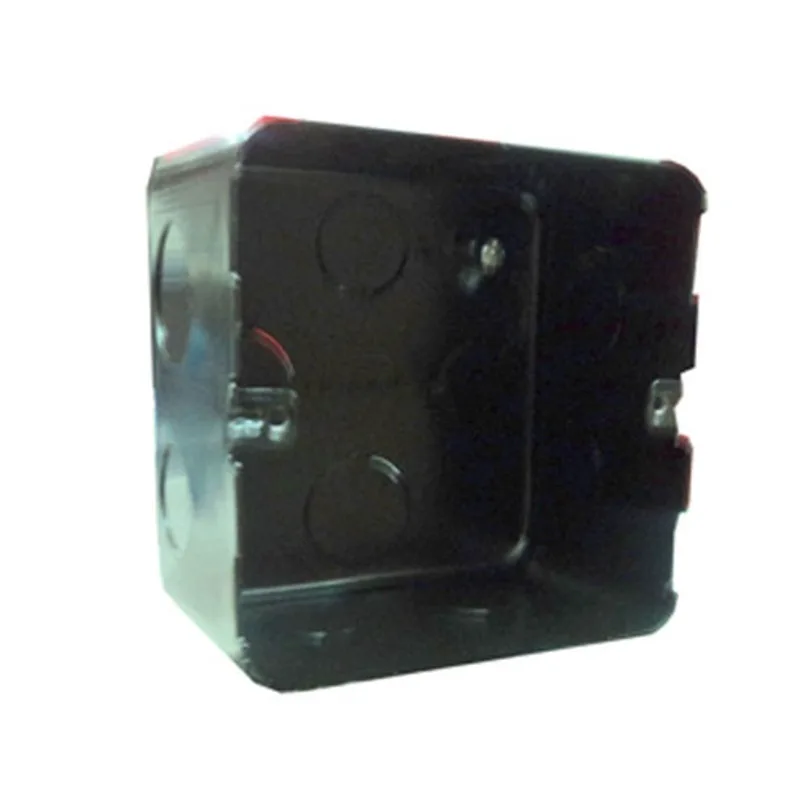

Đế âm kim loại loại 3 mô-đun Legrand 54000

Giới thiệu Đế âm kim loại loại 3 mô-đun Legrand 54000

Đế âm kim loại loại 3 mô-đun Legrand 54000 là phụ kiện lắp đặt chuyên dụng dành cho hộp điện Pop-up 3 mô-đun của Legrand. Sản phẩm tạo khoang lắp âm ổn định trong sàn bê tông, đồng thời hỗ trợ đưa ống luồ.

Legrand là thương hiệu có nguồn gốc tại Li phát triển từ năm 1865. Hãng chuyên cung cấp các giải pháp hạ tầng điện và kỹ thuật số cho nhà ở, văn phòng, khách sạn, trung tâm thương mại, công trình công nghiệp và nhiều loại hình tòa nhà khác.

Với mã hàng 54000, còn được thể hiện theo định dạng catalogue là 054000 hoặc 0 540 00, sản phẩm phù hợp cho các dự án cần lắp đặt hộp Pop-up gọn trong mặt sàn, giúp khu vực sử dụng điện có tính thẩm mỹ và thuận tiện hơn.

Ưu điểm và tính năng nổi bật

• Thiết kế cho hộp Pop-up 3 mô-đun, giúp lựa chọn và phối hợp phụ kiện đúng cấu hình của hệ thống Legrand.
• Kết cấu dạng hộp vuông tạo vị trí lắp đặt chắc chắn, ổn định cho cụm hộp điện âm sàn.
• Phù hợp với phương án lắp âm trong sàn bê tông tại văn phòng, phòng họp, khu thương mại và các không gian làm việc hiện đại.
• Có đầu vào dành cho ống luồn dây đường kính 20 mm, hỗ trợ tổ chức tuyến dây điện hoặc dây tín hiệu đi đến hộp Pop-up.
• Kích thước nhỏ gọn, thuận tiện bố trí trong kết cấu sàn khi được tính toán từ giai đoạn thi công cơ điện.
• Giúp bảo vệ khoang đi dây và duy trì khoảng trống cần thiết trước khi lắp hoàn thiện cụm hộp điện phía trên.

Đặc tính kỹ thuật đã được công bố

Đặc tính	Thông tin
Mã tham chiếu	054000 / 54000
Loại sản phẩm	Đế âm cho hộp Pop-up
Số mô-đun tương thích	3 mô-đun
Ứng dụng lắp đặt	Lắp âm trong sàn bê tông
Hình dạng	Vuông
Kích thước dài × rộng	100 × 100 mm
Chiều cao	61,2 mm
Độ sâu lắp đặt tối thiểu	60 mm
Đầu vào ống luồn dây	Đường kính 20 mm
Mã EAN	3245060540005

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của đế âm Legrand 54000

Đế âm hộp sàn 3 mô-đun có chức năng tạo khoang kỹ thuật để đặt và cố định hộp Pop-up trong sàn. Sản phẩm tiếp nhận ống luồn dây đi từ hệ thống điện hoặc mạng dữ liệu, giúp dây dẫn được đưa đến đúng vị trí sử dụng mà không phải đi nổi trên mặt sàn.

Legrand 54000 là phụ kiện lắp đặt cơ khí, không phải thiết bị đóng cắt, bảo vệ hoặc phân phối điện. Sản phẩm cũng không phải một bộ hộp Pop-up hoàn chỉnh; khi sử dụng cần kết hợp với hộp Pop-up 3 mô-đun và các thiết bị điện tương thích theo thiết kế công trình.

Nguyên lý lắp đặt và sử dụng

Trong quá trình thi công, đế âm được định vị tại vị trí dự kiến đặt hộp điện và được căn chỉnh theo cao độ hoàn thiện của mặt sàn. Ống luồn dây được đưa vào đầu chờ trên đế, sau đó đế được giữ cố định trong kết cấu sàn bê tông.

Sau khi bề mặt sàn hoàn thiện, dây điện hoặc dây tín hiệu được kéo qua ống vào trong đế âm. Hộp Pop-up 3 mô-đun tương thích được lắp lên phía trên, tiếp theo mới bố trí ổ cắm điện, ổ cắm mạng hoặc các cơ cấu chức năng phù hợp với nhu cầu sử dụng.

Ứng dụng phổ biến

• Lắp hộp điện Pop-up âm sàn tại bàn họp, phòng hội nghị và khu vực làm việc chung.
• Bố trí điểm cấp điện tại văn phòng, trung tâm điều hành, thư viện hoặc phòng đào tạo.
• Cung cấp vị trí chờ cho ổ cắm điện, ổ cắm mạng và thiết bị kết nối tại khu vực giữa phòng.
• Ứng dụng trong khách sạn, showroom, trung tâm thương mại và các công trình cần hạn chế dây dẫn đi nổi.
• Sử dụng trong hệ thống hộp sàn Legrand 3 mô-đun khi cần giải pháp lắp âm trong bê tông.

Lưu ý khi thi công

• Kiểm tra đúng cấu hình 3 mô-đun và khả năng tương thích giữa đế âm với hộp Pop-up trước khi đặt hàng.
• Xác định chính xác cao độ sàn hoàn thiện để tránh hộp bị nhô cao hoặc nằm quá sâu sau khi thi công.
• Bịt kín miệng đế trong quá trình đổ bê tông để hạn chế vữa, bụi và vật liệu xây dựng lọt vào bên trong.
• Ống luồn dây cần được cố định chắc chắn và bố trí bán kính uốn phù hợp với loại dây sử dụng.
• Việc đấu nối điện phải được thực hiện khi nguồn đã được cô lập và bởi người có chuyên môn kỹ thuật.

Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua đế âm kim loại Legrand 54000 chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn hộp Pop-up 3 mô-đun tương thích, kiểm tra tình trạng hàng và nhận báo giá phù hợp với số lượng của dự án.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, thông tin minh bạch và hỗ trợ đối chiếu cấu hình trước khi giao hàng, giúp hạn chế nhầm lẫn giữa đế âm 3 mô-đun với các phiên bản 4 mô-đun, 2 × 3 mô-đun hoặc 2 × 4 mô-đun.

Câu hỏi thường gặp về Legrand 54000

Legrand 54000 là sản phẩm gì?

Legrand 54000 là đế âm dùng để tạo khoang lắp đặt cho hộp Pop-up 3 mô-đun trong sàn bê tông. Sản phẩm thuộc nhóm phụ kiện hộp âm sàn của Legrand.

Đế âm Legrand 54000 có phải là bộ hộp âm sàn hoàn chỉnh không?

Không. Mã 54000 chỉ là phần đế âm lắp trong kết cấu sàn. Người dùng cần mua thêm hộp Pop-up 3 mô-đun và các cơ cấu ổ cắm hoặc kết nối phù hợp.

Legrand 54000 lắp được bao nhiêu mô-đun?

Sản phẩm được thiết kế cho cấu hình 3 mô-đun. Không nên sử dụng thay cho đế âm của các hộp có số lượng mô-đun khác.

Đế âm 54000 phù hợp lắp ở đâu?

Sản phẩm chủ yếu được thiết kế để lắp âm trong sàn bê tông tại văn phòng, phòng họp, khách sạn, showroom, trung tâm thương mại và các công trình cần bố trí điểm cấp điện giữa phòng.

Kích thước của đế âm Legrand 54000 là bao nhiêu?

Theo catalogue sản phẩm, đế có kích thước dài và rộng 100 × 100 mm, chiều cao 61,2 mm và yêu cầu độ sâu lắp đặt tối thiểu 60 mm.

Legrand 54000 sử dụng ống luồn dây kích thước nào?

Thông tin kỹ thuật của hãng công bố sản phẩm có đầu vào dành cho ống luồn dây đường kính 20 mm. Kỹ thuật viên cần kiểm tra tuyến ống và số lượng dây trước khi thi công.

Có thể dùng Legrand 54000 cho sàn nâng hoặc mặt bàn không?

Mã 54000 được công bố cho phương án lắp âm trong sàn bê tông. Với sàn nâng hoặc mặt bàn, nên lựa chọn bộ phụ kiện lắp đặt chuyên dụng cho hộp Pop-up 3 mô-đun và đối chiếu catalogue trước khi thi công.
