Hộp âm sàn 4 mô-đun (chưa gồm đế và thiết bị) Legrand 54021

1) Giới thiệu Hộp âm sàn 4 mô-đun Legrand 54021 và nguồn gốc thương hiệu

Hộp âm sàn 4 mô-đun Legrand 54021 là hộp bật mở dạng pop-up dùng để bố trí các thiết bị điện, mạng hoặc truyền tín hiệu ngay tại sàn. Sản phẩm có thiết kế một khoang, sức chứa 4 mô-đun và bề mặt hoàn thiện inox xước, phù hợp với không gian văn phòng, phòng họp, trung tâm hội nghị và khu vực làm việc hiện đại.

Model 54021 được cung cấp ở trạng thái chưa lắp thiết bị. Người dùng cần lựa chọn cơ cấu ổ cắm, hạt mạng hoặc thiết bị truyền tín hiệu phù hợp, đồng thời bổ sung đế âm cho sàn bê tông hoặc bộ phụ kiện lắp trên sàn nâng theo cấu hình công trình.

Legrand là thương hiệu có nguồn gốc tại Limoges, Pháp, với lịch sử hình thành từ năm 1865. Hãng chuyên phát triển các giải pháp hạ tầng điện và kỹ thuật số cho công trình dân dụng, thương mại và công nghiệp. Dòng hộp pop-up của Legrand được thiết kế nhằm đưa điểm kết nối điện và dữ liệu đến gần vị trí sử dụng nhưng vẫn giữ bề mặt sàn gọn gàng khi đóng.

Đặc tính kỹ thuật đã được xác nhận

Đặc tính	Thông tin
Mã sản phẩm	54021
Loại sản phẩm	Hộp âm sàn dạng pop-up, một khoang
Sức chứa	4 mô-đun
Tình trạng trang bị	Chưa lắp ổ cắm, hạt mạng hoặc thiết bị chức năng
Kiểu hoàn thiện	Bề mặt inox xước
Hình dạng	Chữ nhật
Kích thước bề mặt	142,5 x 120 mm
Độ dày phần nổi khi đóng	5 mm
Độ sâu âm của hộp	57 mm
Cấp bảo vệ	IP30 khi mở, IP40 khi đóng
Khả năng chịu va đập	IK07
Vị trí lắp đặt	Sàn bê tông hoặc sàn nâng trong khu vực khô ráo
Phụ kiện cho sàn bê tông	Đế âm 4 mô-đun Legrand 54001
Phụ kiện cho sàn nâng	Bộ phụ kiện lắp đặt 4 mô-đun Legrand 54006
Dòng thiết bị tương thích	Cơ cấu Mosaic hoặc Arteor phù hợp cấu hình

2) Ưu điểm và tính năng nổi bật của Legrand 54021

• Thiết kế pop-up siêu mỏng giúp hộp nằm gọn trên mặt sàn khi đóng, hạn chế ảnh hưởng đến thẩm mỹ và việc bố trí nội thất.
• Sức chứa 4 mô-đun cho phép thiết lập điểm kết nối linh hoạt theo nhu cầu sử dụng thực tế của từng vị trí.
• Bề mặt inox xước mang lại vẻ ngoài hiện đại, phù hợp với văn phòng cao cấp, phòng họp, khách sạn, showroom và công trình thương mại.
• Cơ cấu mở “Push and Slide” yêu cầu thao tác nhấn và trượt để mở, giúp hạn chế tình trạng hộp bị bật lên ngoài ý muốn do va chạm hoặc giẫm phải.
• Có thể lắp trên sàn bê tông hoặc sàn nâng khi sử dụng đúng loại đế âm hay bộ phụ kiện tương ứng.
• Cho phép kết hợp các cơ cấu điện và truyền tín hiệu thuộc hệ Mosaic hoặc Arteor trong giới hạn 4 mô-đun.
• Khi đóng, thiết bị điện được cất gọn bên dưới nắp hộp, góp phần giảm dây nối kéo dài trên lối đi và tạo không gian làm việc ngăn nắp.
• Cấu trúc mô-đun giúp thuận tiện thay đổi loại ổ cắm hoặc cổng kết nối khi nhu cầu sử dụng của công trình thay đổi.

Lưu ý về phạm vi cung cấp

Hộp âm sàn Legrand 54021 chưa gồm đế và thiết bị. Sản phẩm không phải là một ổ cắm điện hoàn chỉnh và không tự tạo ra nguồn điện. Để hình thành một bộ sử dụng được, cần bổ sung đế âm hoặc kit lắp đặt, cơ cấu chức năng, dây dẫn và các phụ kiện đấu nối phù hợp.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của hộp âm sàn 4 mô-đun

Hộp pop-up 4 mô-đun có nhiệm vụ tạo một vị trí lắp thiết bị điện hoặc truyền tín hiệu ngay trên mặt sàn. Tùy cấu hình được lựa chọn, hộp có thể phục vụ cấp nguồn cho máy tính, màn hình, máy chiếu và thiết bị hội nghị hoặc bố trí các cổng mạng, điện thoại và tín hiệu nghe nhìn tương thích.

Sản phẩm đặc biệt hữu ích tại những vị trí bàn làm việc hoặc bàn họp nằm xa tường. Thay vì kéo dây điện và dây mạng từ ổ cắm tường qua lối đi, hệ thống kỹ thuật có thể được dẫn ngầm dưới sàn và đưa lên đúng vị trí cần sử dụng.

Nguyên lý đóng mở cơ khí

Khi không sử dụng, nắp hộp được đóng và khóa ở vị trí gần như phẳng với mặt sàn. Để mở, người dùng nhấn nút trên bề mặt để giải phóng khóa an toàn, sau đó thực hiện thao tác kéo hoặc trượt theo cơ cấu của hộp. Phần khung chứa thiết bị sẽ nâng lên và được giữ ở vị trí mở.

Khi cần đóng lại, người dùng tiếp tục nhấn và kéo để mở khóa, sau đó hạ cụm thiết bị xuống. Cơ cấu Push and Slide giúp hạn chế việc nắp tự bật lên khi có tác động ngẫu nhiên trên bề mặt.

Toàn bộ quá trình đóng mở diễn ra bằng cơ khí, không sử dụng động cơ hay nguồn điện điều khiển. Nguồn điện hoặc tín hiệu chỉ được truyền qua những cơ cấu chức năng được lắp bổ sung bên trong hộp.

Nguyên tắc lựa chọn cấu hình lắp đặt

• Đối với sàn bê tông, hộp được lắp cùng đế âm 4 mô-đun phù hợp và cần xác định cao độ trước khi hoàn thiện bề mặt sàn.

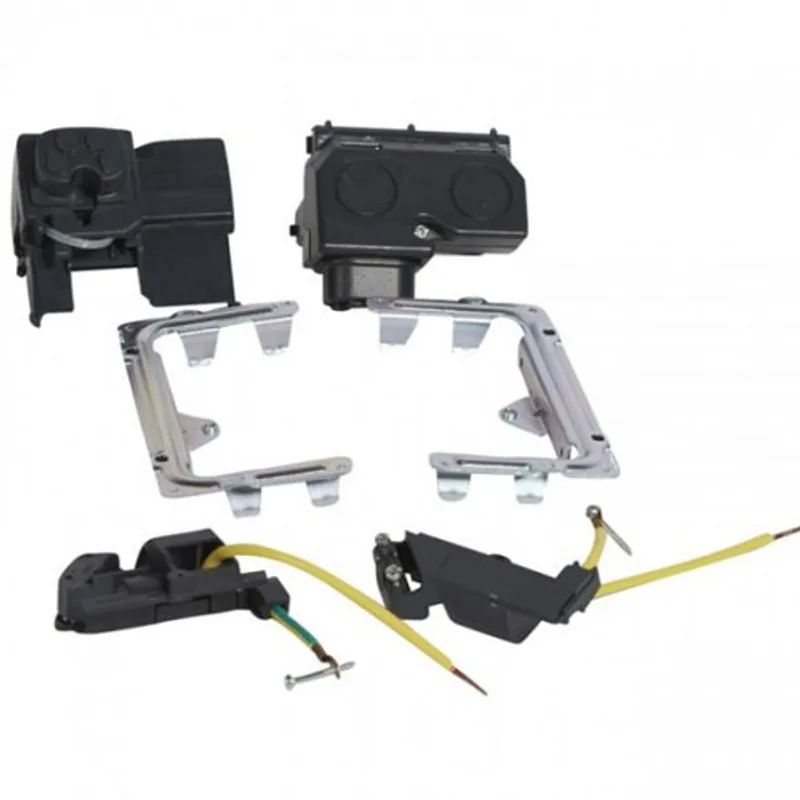

• Đối với sàn nâng, cần sử dụng bộ phụ kiện lắp đặt dành riêng cho hộp pop-up 4 mô-đun để cố định, cách điện và quản lý dây dẫn.
• Khi lắp ổ cắm điện, hệ thống phải được đấu nối tiếp địa đúng quy định và sử dụng dây dẫn phù hợp với thiết kế điện của công trình.
• Cổng dữ liệu hoặc hạt mạng chỉ nên sử dụng trong cấu hình sàn nâng cùng bộ kit lắp đặt theo hướng dẫn của Legrand.
• Việc lựa chọn cơ cấu Mosaic hoặc Arteor phải căn cứ vào tổng số mô-đun, kích thước thiết bị và yêu cầu kết nối thực tế.

Ứng dụng tiêu biểu

• Bàn họp tại văn phòng, phòng hội nghị và trung tâm đào tạo.
• Khu vực làm việc mở, cụm bàn nhân viên hoặc bàn giao dịch.
• Khách sạn, phòng họp doanh nghiệp và khu vực tiếp khách cao cấp.
• Showroom, trung tâm triển lãm và quầy trưng bày sản phẩm.
• Phòng điều hành, thư viện, giảng đường và không gian làm việc sử dụng sàn nâng.
• Các công trình cần điểm cấp điện gọn, gần thiết bị và không phụ thuộc vào vị trí ổ cắm trên tường.

Lưu ý khi lắp đặt và sử dụng

• Chỉ thi công khi nguồn điện đã được cô lập và xác nhận không còn điện áp tại dây dẫn.
• Hộp phải được nối đất khi lắp các cơ cấu điện và cần do kỹ thuật viên có chuyên môn thực hiện.
• Sản phẩm được thiết kế cho sàn trong khu vực khô ráo, không nên lắp tại nơi thường xuyên đọng nước, rửa sàn bằng nước hoặc ngoài trời.
• Không thay thế đế âm hoặc kit lắp đặt bằng phụ kiện không tương thích vì có thể ảnh hưởng đến độ chắc chắn và an toàn điện.
• Chỉ vệ sinh bề mặt bằng khăn ẩm đã vắt kỹ; không sử dụng vật liệu mài mòn hoặc để chất lỏng chảy vào bên trong.

4) Cam kết và nơi mua Hộp âm sàn Legrand 54021 chính hãng

Khách hàng có nhu cầu mua Legrand 54021 chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn cấu hình đồng bộ theo từng loại sàn và nhu cầu sử dụng.

Đội ngũ thietbicodien hỗ trợ xác định đúng hộp pop-up, đế âm, bộ kit sàn nâng và cơ cấu Mosaic hoặc Arteor cần lắp, giúp hạn chế tình trạng chọn thiếu phụ kiện hoặc kết hợp thiết bị không tương thích. Sản phẩm được cung cấp đúng mã hàng, thông tin rõ ràng và hỗ trợ báo giá theo số lượng cho công trình, nhà thầu cơ điện và khách hàng doanh nghiệp.

Câu hỏi thường gặp (FAQ)

Legrand 54021 có đi kèm ổ cắm điện không?

Không. Legrand 54021 là hộp pop-up rỗng 4 mô-đun, chưa bao gồm ổ cắm, hạt mạng, thiết bị tín hiệu, đế âm hoặc bộ kit lắp đặt. Các thành phần này cần được lựa chọn riêng theo cấu hình công trình.

Hộp âm sàn Legrand 54021 lắp được trên loại sàn nào?

Sản phẩm có thể lắp trên sàn bê tông hoặc sàn nâng. Sàn bê tông cần dùng đế âm tương ứng, còn sàn nâng cần dùng bộ phụ kiện lắp đặt dành cho hộp 4 mô-đun.

Phụ kiện nào phù hợp với hộp Legrand 54021?

Đối với sàn bê tông, phụ kiện phù hợp là đế âm 4 mô-đun Legrand 54001. Đối với sàn nâng, sử dụng bộ phụ kiện lắp đặt 4 mô-đun Legrand 54006. Thiết bị chức năng được chọn riêng trong hệ Mosaic hoặc Arteor tương thích.

Legrand 54021 có thể lắp hạt mạng RJ45 không?

Có thể lắp cơ cấu RJ45 phù hợp trong giới hạn 4 mô-đun. Tuy nhiên, theo hướng dẫn của Legrand, thiết bị dữ liệu nên được lắp trên sàn nâng cùng kit chuyên dụng để bảo đảm không gian đi dây và bán kính uốn của cáp mạng.

Cơ cấu Push and Slide hoạt động như thế nào?

Người dùng phải nhấn nút để mở khóa rồi kéo hoặc trượt cơ cấu để nâng hộp lên. Quy trình hai thao tác này giúp giảm nguy cơ nắp bị mở ngoài ý muốn khi có người đi lại hoặc tác động lên mặt sàn.

Hộp 54021 có chống nước hoàn toàn không?

Không. Hộp có cấp bảo vệ IP40 khi đóng và IP30 khi mở, không phải thiết bị chống nước hoàn toàn. Sản phẩm phù hợp với khu vực khô ráo trong nhà và không nên lắp tại nơi có nguy cơ ngập hoặc thường xuyên rửa sàn bằng nước.

Có thể sử dụng Legrand 54021 như một ổ cắm ngay sau khi mua không?

Không. Hộp chỉ đóng vai trò khung chứa và cơ cấu bật mở. Muốn sử dụng, cần hoàn thiện đầy đủ đế hoặc kit lắp đặt, ổ cắm hay cổng tín hiệu, dây dẫn, tiếp địa và thiết bị bảo vệ của mạch điện.

Hộp âm sàn 4 mô-đun phù hợp với công trình nào?

Sản phẩm phù hợp với văn phòng, phòng họp, khách sạn, showroom, trung tâm hội nghị, thư viện và các không gian có bàn làm việc nằm xa tường. Thiết kế pop-up giúp đưa nguồn điện hoặc kết nối dữ liệu đến gần vị trí sử dụng mà vẫn giữ mặt sàn gọn gàng khi đóng.
