Hộp âm sàn 8 (2x4) mô-đun (chưa gồm đế và thiết bị) Legrand 54023

Hộp âm sàn 8 (2x4) mô-đun Legrand 54023 – giới thiệu sản phẩm

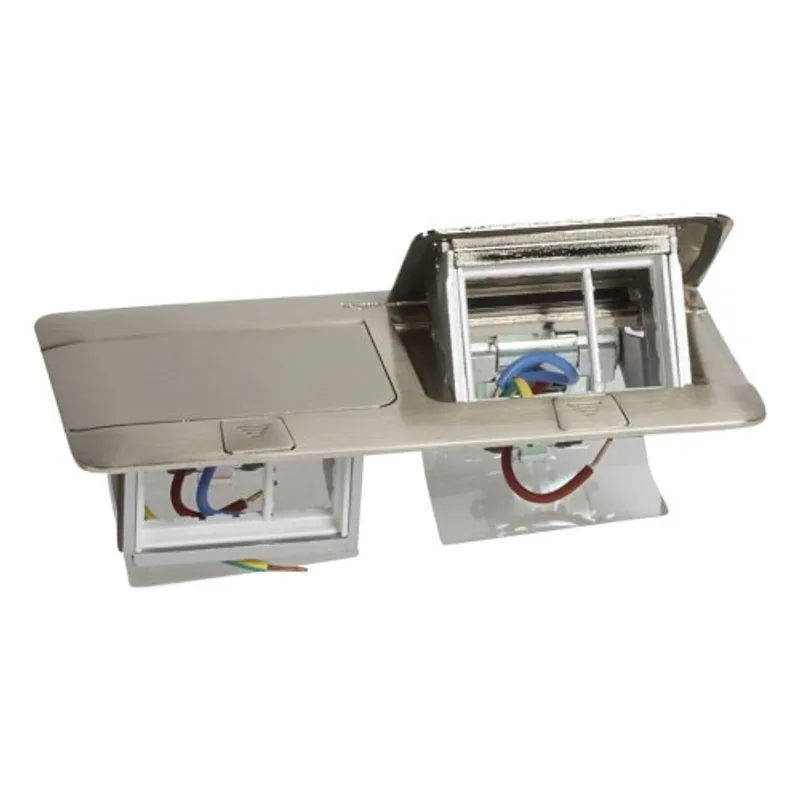

Hộp âm sàn 8 (2x4) mô-đun Legrand 54023 là hộp kết nối dạng bật mở pop-up, được thiết kế để bố trí ổ cắm điện, ổ cắm mạng và các cơ phận điện âm dưới sàn hoặc mặt bàn. Sản phẩm có kết cấu hai khoang, tổng sức chứa 8 mô-đun và bề mặt hoàn thiện inox xước, phù hợp với những công trình cần điểm cấp điện gọn gàng, thuận tiện và có tính thẩm mỹ cao.

Sản phẩm mang mã hàng 54023, còn được thể hiện trong catalogue quốc tế dưới dạng 054023. Đây là hộp rỗng chưa trang bị cơ phận, chưa gồm đế âm hoặc bộ phụ kiện lắp đặt; người dùng cần lựa chọn các thành phần tương thích theo vị trí thi công thực tế.

Nguồn gốc thương hiệu Legrand

Legrand là thương hiệu có nguồn gốc từ Pháp, chuyên phát triển các giải pháp hạ tầng điện và kỹ thuật số cho nhà ở, văn phòng, công trình thương mại và công nghiệp. Các dòng hộp âm sàn Legrand được thiết kế theo cấu trúc mô-đun, giúp người dùng linh hoạt cấu hình điểm cấp điện và truyền dữ liệu cho từng khu vực sử dụng.

Ưu điểm và tính năng nổi bật của Legrand 54023

• Sức chứa 8 mô-đun dạng 2x4, cho phép bố trí nhiều cơ phận trên cùng một điểm kết nối.
• Thiết kế pop-up âm sàn giúp hộp nằm gọn trong bề mặt khi đóng và dễ tiếp cận khi cần sử dụng.
• Bề mặt hoàn thiện inox xước tạo vẻ hiện đại, phù hợp với văn phòng, phòng họp và không gian nội thất cao cấp.
• Cơ cấu mở êm kết hợp hệ thống khóa nhấn và trượt, hạn chế tình trạng hộp vô tình bật lên do tác động của chân.
• Có thể lắp trong sàn bê tông, sàn nâng hoặc tích hợp vào bàn làm việc khi sử dụng đúng đế âm hay bộ phụ kiện tương ứng.
• Cho phép lựa chọn cơ phận điện và truyền dữ liệu theo nhu cầu thay vì bị giới hạn bởi một cấu hình lắp sẵn.

Đặc tính kỹ thuật đã được công bố

Đặc tính	Thông tin
Mã sản phẩm	54023 / 054023
Loại sản phẩm	Hộp pop-up âm sàn hoặc âm bàn, chưa trang bị cơ phận
Số lượng mô-đun	8 mô-đun, bố trí 2x4
Số khoang	2 khoang
Hoàn thiện bề mặt	Inox xước
Chiều dài	275 mm
Chiều rộng	120 mm
Chiều cao khi đóng	5 mm
Chiều sâu lắp âm	57 mm
Cấp bảo vệ khi mở	IP30
Cấp bảo vệ khi đóng	IP40
Khả năng chống va đập	IK07
Lắp đặt trên sàn bê tông	Sử dụng đế âm kim loại 054003, mua riêng
Lắp đặt trên sàn nâng hoặc mặt bàn	Sử dụng bộ phụ kiện 054008, mua riêng
Thành phần đi kèm	Không gồm đế âm, bộ phụ kiện lắp đặt và cơ phận điện

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của hộp âm sàn Legrand 54023

Hộp âm sàn 8 mô-đun tạo một vị trí tập trung để lắp các cơ phận phục vụ cấp nguồn và kết nối tín hiệu ngay tại khu vực sử dụng. Tùy cấu hình, người dùng có thể bố trí ổ cắm điện, ổ cắm mạng, ổ cắm điện thoại hoặc những cơ phận mô-đun tương thích khác.

Do sản phẩm được cung cấp ở dạng chưa trang bị, số lượng và loại cơ phận có thể được lựa chọn theo yêu cầu của từng bàn làm việc, phòng họp hoặc khu vực chức năng. Việc phối hợp điện lực và tín hiệu cần tuân thủ hướng dẫn của nhà sản xuất cũng như quy định về phân tách, đấu nối và an toàn điện.

Nguyên lý đóng mở pop-up

Khi không sử dụng, phần thân hộp được hạ xuống bên dưới bề mặt sàn hoặc mặt bàn, chỉ để lộ mặt hoàn thiện mỏng phía trên. Cơ cấu khóa nhấn và trượt giúp hạn chế việc mở hộp ngoài ý muốn.

Khi cần kết nối thiết bị, người dùng thao tác mở khóa để thân hộp nâng lên, đưa các ổ cắm và cổng kết nối đến vị trí thuận tiện. Sau khi sử dụng và rút toàn bộ đầu cắm, hộp được hạ xuống và khóa lại để trả về trạng thái gọn phẳng.

Ứng dụng thực tế

• Lắp tại bàn họp, bàn hội nghị và khu vực làm việc nhóm.
• Bố trí điểm cấp điện cho cụm bàn làm việc trong văn phòng mở.
• Lắp trên sàn nâng của phòng điều hành, trung tâm dữ liệu hoặc phòng kỹ thuật.
• Tích hợp vào quầy lễ tân, bàn giao dịch, bàn đào tạo và nội thất văn phòng.
• Sử dụng trong căn hộ, khách sạn và công trình thương mại cần điểm kết nối được giấu gọn.

Lưu ý khi lựa chọn và lắp đặt

Legrand 54023 chưa phải là một bộ ổ cắm hoàn chỉnh. Trước khi đặt hàng, cần xác định rõ kiểu sàn, độ dày bề mặt, loại đế âm hoặc bộ gá, số lượng cơ phận và yêu cầu đi dây của công trình.

Việc cắt bề mặt, lắp đế, đấu dây nguồn, nối đất và kiểm tra an toàn cần do người có chuyên môn thực hiện. Không để nước, bụi xây dựng hoặc vật lạ lọt vào hộp; đồng thời không đóng hộp khi phích cắm hoặc dây dẫn vẫn cản trở cơ cấu chuyển động.

Cam kết và nơi mua hộp âm sàn Legrand 54023

Khách hàng có nhu cầu mua hộp âm sàn Legrand 54023 chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn cấu hình cơ phận, lựa chọn đúng đế âm 054003 hoặc bộ phụ kiện 054008 và nhận báo giá phù hợp với số lượng thực tế.

thietbicodien cung cấp sản phẩm đúng mã hàng, hỗ trợ kiểm tra khả năng tương thích giữa hộp, phụ kiện lắp đặt và cơ phận trước khi giao hàng, giúp khách hàng hạn chế nhầm mã hoặc thiếu thành phần trong quá trình thi công.

Câu hỏi thường gặp (FAQ)

Legrand 54023 có đi kèm ổ cắm điện không?

Không. Legrand 54023 là hộp pop-up chưa trang bị, không kèm ổ cắm điện, ổ mạng, đế âm hoặc bộ phụ kiện lắp đặt. Các thành phần này cần được lựa chọn và đặt mua riêng.

Hộp Legrand 54023 lắp được bao nhiêu mô-đun?

Sản phẩm có tổng sức chứa 8 mô-đun, được chia thành hai khoang, mỗi khoang bố trí tối đa 4 mô-đun.

Legrand 54023 có thể lắp trên mặt bàn không?

Có. Ngoài lắp âm sàn, sản phẩm có thể tích hợp trên mặt bàn hoặc sàn nâng khi sử dụng bộ phụ kiện lắp đặt 054008 và bảo đảm kích thước khoét lỗ, độ dày bề mặt phù hợp.

Lắp Legrand 54023 trong sàn bê tông cần phụ kiện nào?

Đối với sàn bê tông, hộp thường được kết hợp với đế âm kim loại mã 054003 dành cho cấu hình 8 mô-đun. Đế âm phải được định vị chính xác trước khi hoàn thiện bề mặt sàn.

Cấp bảo vệ của hộp âm sàn 54023 là bao nhiêu?

Hộp đạt IP30 khi ở trạng thái mở và IP40 khi đóng, đồng thời có khả năng chống va đập IK07. Đây không phải hộp chống ngập nước, vì vậy cần lắp tại vị trí phù hợp và tránh khu vực thường xuyên ẩm ướt.

Kích thước của Legrand 54023 là bao nhiêu?

Kích thước công bố của hộp gồm chiều dài 275 mm, chiều rộng 120 mm, chiều cao mặt hộp khi đóng 5 mm và chiều sâu lắp âm 57 mm.

Có thể lắp chung ổ cắm điện và ổ mạng trong hộp không?

Có thể cấu hình các chức năng điện lực và tín hiệu trong cùng hộp nếu sử dụng cơ phận tương thích. Khi thi công phải phân tách, đi dây và đấu nối đúng yêu cầu kỹ thuật để tránh nhiễu tín hiệu và bảo đảm an toàn.
