Phụ kiện dùng cho sàn nâng hoặc lắp trên mặt bàn 6 mô-đun Legrand 54007

Giới thiệu phụ kiện sàn nâng, mặt bàn 6 mô-đun Legrand 54007

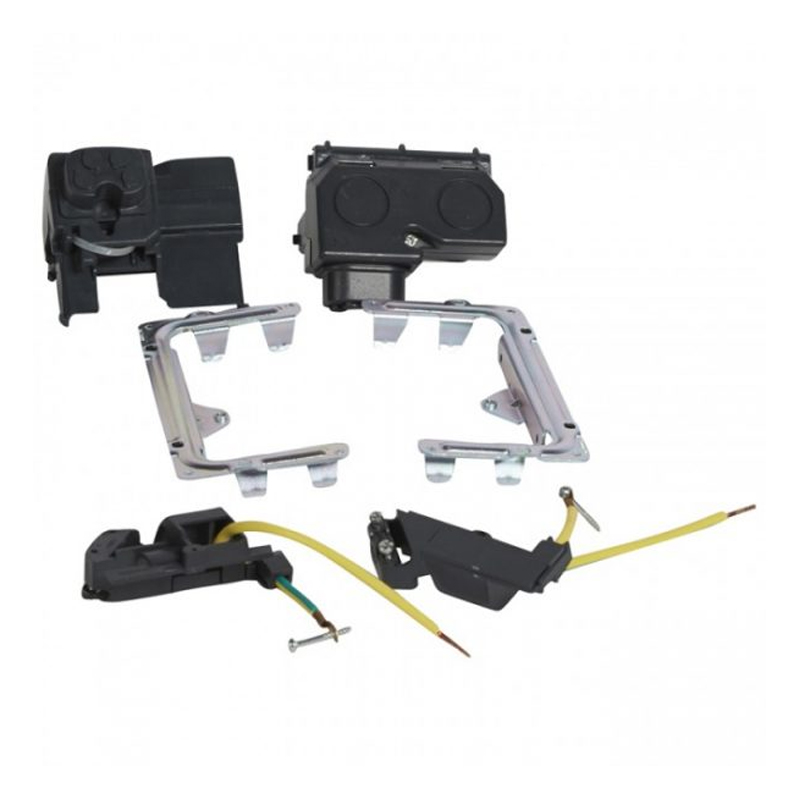

Phụ kiện dùng cho sàn nâng hoặc lắp trên mặt bàn 6 mô-đun Legrand 54007 là bộ phụ kiện lắp đặt dành cho hộp bật mở Pop-up Legrand cấu hình 6 mô-đun, bố trí thành hai hàng 2 x 3. Sản phẩm giúp cố định hộp Pop-up trực tiếp trên sàn nâng, bàn làm việc, bàn họp hoặc các bề mặt nội thất cần tích hợp điểm cấp điện và kết nối dữ liệu.

Legrand là thương hiệu thiết bị điện có nguồn gốc từ Pháp, chuyên phát triển các giải pháp hạ tầng điện và kỹ thuật số cho công trình dân dụng, thương mại và công nghiệp. Các sản phẩm của hãng được thiết kế theo hướng đồng bộ, an toàn và thuận tiện cho việc tích hợp hệ thống điện, mạng và truyền thông trong không gian hiện đại.

Mã hàng 54007 thuộc hệ phụ kiện Pop-up của Legrand. Đây là bộ phận hỗ trợ lắp đặt, không phải hộp Pop-up hoàn chỉnh và không bao gồm ổ cắm điện, ổ mạng hoặc các thiết bị chức năng bên trong.

Ưu điểm và tính năng nổi bật của Legrand 54007

• Thiết kế 6 mô-đun dạng 2 x 3, phù hợp với hộp Pop-up Legrand có cấu hình tương ứng.
• Cho phép lắp hộp Pop-up trực tiếp từ phía trên của sàn nâng hoặc mặt bàn, hỗ trợ thi công và bảo trì thuận tiện.
• Có khoang cách điện giúp che chắn và bảo vệ các bộ phận mang điện bên trong hệ thống.
• Trang bị các chi tiết gá cố định để giữ hộp chắc chắn trên tấm sàn nâng hoặc bề mặt nội thất.
• Có bộ phận giữ cáp nguồn, giúp hạn chế lực kéo tác động trực tiếp lên đầu nối và tăng độ an toàn của hệ thống.
• Hỗ trợ bố trí riêng đường cáp điện, cáp mạng Cat.6 và cáp âm thanh, hình ảnh.
• Phù hợp với các thiết bị mô-đun thuộc hệ Mosaic hoặc Arteor tương thích của Legrand.
• Giúp đưa ổ cắm điện và cổng kết nối đến gần vị trí sử dụng, hạn chế dây dẫn kéo dài trên sàn hoặc mặt bàn.

Thông tin kỹ thuật đã được công bố

Đặc tính	Thông tin
Mã catalogue	054007
Mã EAN	3245060540074
Cấu hình lắp đặt	6 mô-đun, bố trí 2 x 3
Kiểu sản phẩm	Bộ phụ kiện lắp đặt cho hộp Pop-up
Vị trí lắp đặt	Sàn nâng hoặc mặt bàn
Kích thước lỗ cắt	108 x 218 mm, dung sai cộng hoặc trừ 1 mm
Chiều dày bề mặt lắp đặt	Từ 15 mm đến 40 mm
Thành phần chính	Khoang cách điện, giá giữ cáp và các chi tiết gá cố định
Hệ cáp tương thích	Cáp nguồn, cáp dữ liệu Cat.6 và cáp âm thanh, hình ảnh
Bán kính uốn khuyến nghị cho cáp dữ liệu	Lớn hơn 80 mm

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của bộ phụ kiện

Bộ phụ kiện lắp hộp Pop-up 6 mô-đun tạo khoang đỡ và điểm cố định cho hộp bật mở trên sàn nâng hoặc mặt bàn. Sau khi bề mặt được khoét đúng kích thước, các chi tiết gá của bộ phụ kiện được bố trí bên dưới để kẹp và giữ cụm Pop-up ổn định tại vị trí lắp đặt.

Khoang cách điện bao quanh khu vực đấu nối, giúp hạn chế tiếp xúc ngoài ý muốn với phần mang điện. Giá giữ cáp nguồn cố định lớp vỏ ngoài của dây dẫn, nhờ đó lực kéo hoặc rung động từ bên ngoài ít tác động trực tiếp lên đầu cực của ổ cắm.

Nguyên lý sử dụng

Sản phẩm không có mạch điện và không thực hiện chức năng đóng cắt. Nguyên lý của Legrand 54007 dựa trên cơ cấu lắp ghép cơ khí: bộ phụ kiện được liên kết với thân hộp Pop-up, sau đó các gá giữ được siết vào mặt dưới của sàn nâng hoặc mặt bàn để cố định toàn bộ cụm thiết bị.

Cáp nguồn được luồn qua bộ phận giữ cáp trước khi đấu vào ổ cắm điện. Cáp mạng hoặc cáp âm thanh, hình ảnh được dẫn qua các cửa cáp chuyên dụng và cố định để duy trì đường đi gọn gàng. Khi lắp cáp dữ liệu, cần tránh bẻ gập hoặc uốn quá sát nhằm bảo vệ đặc tính truyền dẫn của cáp.

Sau khi hoàn thiện, người dùng thao tác trên cơ cấu mở của hộp Pop-up tương thích để đưa các ổ cắm và cổng kết nối lên phía trên bề mặt. Khi không sử dụng, cụm thiết bị có thể được đóng xuống để tiết kiệm không gian và tạo mặt bằng gọn gàng.

Ứng dụng thực tế

• Lắp điểm cấp điện và mạng trên bàn họp trong phòng hội nghị.
• Tích hợp ổ cắm, cổng mạng và kết nối trình chiếu trên bàn làm việc văn phòng.
• Lắp hộp Pop-up tại khu vực sử dụng sàn kỹ thuật nâng trong văn phòng, trung tâm dữ liệu hoặc phòng điều khiển.
• Bố trí điểm kết nối điện, dữ liệu và âm thanh, hình ảnh tại quầy giao dịch, thư viện hoặc phòng đào tạo.
• Ứng dụng trong khách sạn, trung tâm thương mại và các công trình cần giấu dây dẫn dưới sàn hoặc bên trong nội thất.

Lưu ý khi lựa chọn và lắp đặt

Cần sử dụng Legrand 54007 với hộp Pop-up cấu hình 6 mô-đun tương thích. Không nên chọn bộ phụ kiện chỉ dựa vào kích thước bên ngoài của hộp vì mỗi cấu hình 3, 4, 6 hoặc 8 mô-đun sử dụng mã lắp đặt riêng.

Trước khi đấu nối ổ cắm điện, phải ngắt nguồn và kiểm tra chắc chắn mạch không còn điện. Phần kim loại của hệ thống cần được nối đất theo hướng dẫn lắp đặt. Việc khoét mặt bàn, cố định gá đỡ và đấu dây nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Cam kết và nơi mua phụ kiện Legrand 54007 chính hãng

Khi mua phụ kiện sàn nâng, mặt bàn Legrand 54007 chính hãng, khách hàng cần kiểm tra đúng mã catalogue, cấu hình 6 mô-đun và khả năng tương thích với hộp Pop-up đang sử dụng. Việc lựa chọn đúng phụ kiện giúp cụm thiết bị được lắp chắc chắn, bảo vệ dây dẫn tốt hơn và duy trì tính đồng bộ của hệ thống.

Để được tư vấn lựa chọn đúng hộp Pop-up, thiết bị Mosaic hoặc Arteor và phụ kiện đi kèm, khách hàng có thể đặt mua tại thietbicodien. Sản phẩm được cung cấp đúng mã hàng, hỗ trợ kiểm tra cấu hình và báo giá phù hợp với nhu cầu của từng công trình.

Câu hỏi thường gặp (FAQ)

Legrand 54007 là hộp Pop-up hoàn chỉnh hay chỉ là phụ kiện?

Legrand 54007 là bộ phụ kiện dùng để lắp hộp Pop-up trên sàn nâng hoặc mặt bàn. Sản phẩm không phải hộp Pop-up hoàn chỉnh và không bao gồm ổ cắm điện, ổ mạng hoặc thiết bị chức năng.

Phụ kiện Legrand 54007 dùng cho hộp bao nhiêu mô-đun?

Sản phẩm được thiết kế cho hộp Pop-up 6 mô-đun, bố trí thành hai hàng 2 x 3. Không nên thay thế bằng bộ phụ kiện dành cho cấu hình 3, 4 hoặc 8 mô-đun.

Legrand 54007 có thể lắp trên sàn bê tông không?

Mã 54007 được thiết kế để lắp trên sàn nâng hoặc mặt bàn. Khi lắp hộp Pop-up trong sàn bê tông, cần sử dụng loại đế âm chuyên dụng cho sàn bê tông tương ứng với cấu hình 6 mô-đun.

Bộ phụ kiện 54007 có hỗ trợ cáp mạng không?

Có. Bộ phụ kiện hỗ trợ bố trí cáp dữ liệu Cat.6 và có đường thoát cáp riêng. Khi thi công cần bảo đảm bán kính uốn phù hợp, tránh kéo căng hoặc bẻ gập cáp mạng.

Legrand 54007 có dùng để lắp ổ cắm điện được không?

Có, khi được kết hợp với hộp Pop-up và các ổ cắm mô-đun tương thích. Giá giữ cáp nguồn đi kèm giúp cố định dây dẫn và giảm lực kéo tác động lên đầu đấu nối.

Cần khoét mặt bàn kích thước bao nhiêu để lắp Legrand 54007?

Theo tài liệu kỹ thuật của dòng sản phẩm, cấu hình 6 mô-đun sử dụng lỗ cắt 108 x 218 mm với dung sai cộng hoặc trừ 1 mm. Cần đo thực tế và đối chiếu tài liệu trước khi gia công bề mặt.

Legrand 54007 có đi kèm ổ cắm Mosaic hoặc Arteor không?

Không. Các ổ cắm điện, ổ mạng, cổng âm thanh, hình ảnh và hộp Pop-up được lựa chọn riêng theo nhu cầu. Legrand 54007 chủ yếu cung cấp khoang cách điện, bộ phận giữ cáp và các chi tiết cố định.
