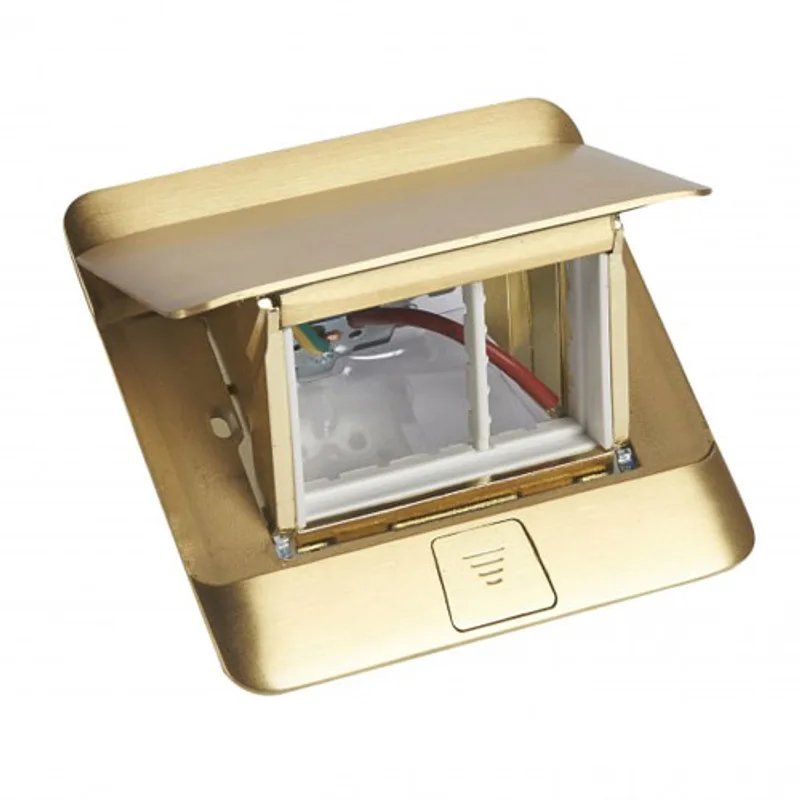

Hộp âm sàn 3 mô-đun (chưa gồm đế và thiết bị) Legrand 54015

Hộp âm sàn 3 mô-đun Legrand 54015 – giải pháp kết nối dạng Pop-up

Hộp âm sàn 3 mô-đun Legrand 54015 là hộp kết nối dạng bật mở Pop-up, được thiết kế để bố trí ổ cắm điện hoặc thiết bị kết nối ngay trên mặt sàn. Sản phẩm có bề mặt đồng xước, thiết kế mỏng và cơ cấu mở êm, phù hợp với những công trình yêu cầu điểm cấp điện gọn gàng, thuận tiện và hài hòa với nội thất.

Mã hàng 54015, còn được ghi theo catalogue là 0 540 15, là phiên bản có sức chứa 3 mô-đun. Đây là phần hộp Pop-up chưa lắp thiết bị Mosaic hoặc Arteor và chưa gồm hộp đế dành cho sàn bê tông hoặc bộ phụ kiện lắp trên sàn nâng.

1. Giới thiệu và nguồn gốc thương hiệu Legrand

Legrand là thương hiệu thiết bị điện có nguồn gốc từ Limoges, Pháp. Từ năm 1919, doanh nghiệp phát triển lĩnh vực thiết bị điện hạ áp và từng bước mở rộng thành một tập đoàn chuyên cung cấp giải pháp hạ tầng điện, truyền dữ liệu và điều khiển cho nhiều loại công trình trên thế giới.

Trong hệ sinh thái của Legrand, dòng hộp âm sàn Pop-up được phát triển nhằm đưa nguồn điện và các điểm kết nối đến gần vị trí sử dụng mà không cần bố trí ổ cắm nổi trên tường. Hộp âm sàn Legrand 54015 đặc biệt phù hợp với không gian hiện đại nhờ mặt hoàn thiện bằng đồng xước, kích thước gọn và khả năng kết hợp linh hoạt với thiết bị dạng mô-đun.

Sản phẩm chính hãng được thiết kế đồng bộ với hệ thiết bị Legrand, giúp kiến trúc sư và đơn vị thi công chủ động lựa chọn ổ cắm điện, ổ mạng hoặc thiết bị tín hiệu theo nhu cầu thực tế của từng khu vực.

2. Ưu điểm và tính năng nổi bật

Thiết kế mỏng, hài hòa với mặt sàn

Khi đóng, hộp nằm gọn trên bề mặt sàn, hạn chế phần nhô cao gây vướng lối đi. Kiểu dáng thanh thoát cùng bề mặt đồng xước tạo điểm nhấn phù hợp cho văn phòng cao cấp, phòng họp, khách sạn, showroom và không gian nhà ở có yêu cầu thẩm mỹ.

Cơ cấu mở êm và khóa chống mở ngoài ý muốn

Legrand trang bị cơ cấu mở mềm Soft Opening, giúp phần nắp và giá đỡ thiết bị nâng lên từ từ thay vì bật mạnh. Hệ thống khóa thao tác theo nguyên tắc “push and slide” hỗ trợ hạn chế tình trạng hộp bị mở khi người dùng vô tình giẫm lên nút trên mặt sàn.

Sức chứa 3 mô-đun linh hoạt

Khoang lắp đặt của sản phẩm có khả năng tiếp nhận 3 mô-đun Mosaic hoặc Arteor. Tùy cấu hình, người dùng có thể lựa chọn ổ cắm điện, ổ mạng hoặc thiết bị tín hiệu tương thích thay vì phải sử dụng một tổ hợp được cấu hình cố định từ nhà sản xuất.

Lắp được trên sàn bê tông hoặc sàn nâng

Sản phẩm có thể sử dụng cho hai phương án công trình phổ biến. Khi lắp trên sàn bê tông, hộp cần kết hợp với hộp đế âm chuyên dụng; khi lắp trên sàn nâng, cần sử dụng bộ kit lắp đặt đúng loại dành cho hộp 3 mô-đun. Catalogue Legrand yêu cầu sử dụng bộ kit trên sàn nâng nhằm bảo đảm kết cấu lắp đặt và an toàn của hệ thống.

Đặc tính đã được xác minh

Đặc tính	Thông tin
Mã hàng catalogue	54015 / 0 540 15
Loại sản phẩm	Hộp âm sàn dạng Pop-up cần lắp thêm thiết bị
Sức chứa	3 mô-đun
Hoàn thiện bề mặt	Đồng xước
Dòng thiết bị tương thích	Mosaic hoặc Arteor
Phương án lắp đặt	Sàn bê tông với hộp đế hoặc sàn nâng với bộ kit chuyên dụng
Cấp bảo vệ của hộp	IP30 khi mở, IP40 khi đóng
Khả năng chống va đập	IK07
Khả năng chịu tải đứng	1500 N khi mở, 3000 N khi đóng
Tiêu chuẩn được công bố	NFC 61-314, EN 60670-1, EN 60670-23
Phụ kiện và thiết bị hoàn thiện	Chưa gồm hộp đế hoặc bộ kit lắp đặt; chưa gồm ổ cắm và thiết bị mô-đun

Các đặc tính bảo vệ và chịu lực trên được công bố cho hệ hộp Pop-up tiêu chuẩn khi lắp đặt đúng hướng dẫn của Legrand. Mã 54015 cũng nằm trong danh sách sản phẩm hộp sàn được công bố phù hợp với yêu cầu dành cho hộp và vỏ thiết bị lắp cố định trên sàn.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của hộp âm sàn Legrand 54015

Chức năng chính của hộp âm sàn Pop-up 3 mô-đun là tạo một vị trí lắp thiết bị điện và truyền tín hiệu ngay tại khu vực sử dụng. Thay vì kéo dây nối dài từ tường, người dùng có thể tiếp cận ổ cắm hoặc cổng kết nối trực tiếp từ mặt sàn, giúp giảm dây dẫn chạy nổi và giữ không gian làm việc gọn hơn.

Hộp 54015 không phải là một ổ cắm hoàn chỉnh. Công năng cuối cùng phụ thuộc vào loại thiết bị Mosaic hoặc Arteor được lắp bên trong. Catalogue của Legrand nêu các khả năng tích hợp nguồn điện, dữ liệu Cat6 và tín hiệu âm thanh, hình ảnh đối với cấu hình phù hợp trên sàn nâng. Đối với sàn bê tông, tài liệu kỹ thuật hướng dẫn sử dụng hộp đế chuyên dụng và tập trung vào chức năng cấp nguồn điện.

Nguyên lý đóng và mở

Khi không sử dụng, người dùng đóng phần nắp để hộp thu gọn vào mặt sàn. Cơ cấu khóa giữ hộp ở trạng thái đóng nhằm hạn chế việc mở ngoài ý muốn. Khi cần sử dụng, người dùng thao tác trên nút khóa theo cơ chế nhấn và trượt; cơ cấu hỗ trợ mở êm sẽ từ từ nâng giá đỡ thiết bị lên vị trí thuận tiện cho việc cắm điện hoặc kết nối tín hiệu.

Sau khi sử dụng, cần rút các đầu cắm gây cản trở, đưa cụm thiết bị trở lại vị trí đóng và kiểm tra nắp đã được khóa chắc chắn. Cách vận hành này vừa bảo vệ thiết bị bên trong vừa giảm nguy cơ vấp tại khu vực đi lại.

Nguyên lý lắp đặt và dẫn cáp

Trên sàn bê tông, hộp đế được bố trí trước khi hoàn thiện mặt sàn; sau đó thân Pop-up được cố định vào hộp đế bằng hệ vít phù hợp. Trên sàn nâng, bộ kit dành cho loại 3 mô-đun tạo kết cấu giữ hộp, cách điện và cố định cáp phía dưới mặt sàn.

Cáp nguồn hoặc cáp tín hiệu được đưa đến khoang thiết bị thông qua hệ phụ kiện lắp đặt. Thiết bị Mosaic hoặc Arteor được đấu nối trước, sau đó gài vào giá đỡ bên trong hộp. Khi sử dụng thiết bị điện, toàn bộ phần kim loại và hệ thống tiếp địa phải được liên kết đúng hướng dẫn; công việc đấu nối nên do kỹ thuật viên điện có chuyên môn thực hiện.

Ứng dụng tiêu biểu

• Bố trí ổ cắm âm sàn cho phòng họp, bàn hội nghị hoặc khu vực thuyết trình.
• Cấp nguồn tại cụm bàn làm việc giữa văn phòng mà không cần đi dây nổi từ tường.
• Tạo điểm kết nối gọn cho quầy lễ tân, showroom, trung tâm thương mại hoặc khu trưng bày.
• Lắp tại khách sạn, căn hộ và nhà ở cao cấp cần đồng bộ thiết bị điện với nội thất.
• Tích hợp ổ điện, ổ mạng hoặc cổng tín hiệu phù hợp với cấu hình sàn và thiết bị được lựa chọn.

4. Cam kết và nơi mua hàng

Khi lựa chọn Legrand 54015 chính hãng, khách hàng cần kiểm tra đúng mã 0 540 15, bề mặt đồng xước, số lượng 3 mô-đun và các phụ kiện lắp đặt cần thiết. Do hộp chưa gồm đế và thiết bị, việc xác định đúng loại sàn, dòng ổ cắm và cấu hình kết nối trước khi đặt hàng sẽ giúp tránh thiếu phụ kiện khi thi công.

Đặt mua hộp âm sàn 3 mô-đun Legrand 54015 chính hãng tại thietbicodien để được tư vấn lựa chọn hộp đế hoặc bộ kit lắp sàn nâng, thiết bị Mosaic hoặc Arteor tương thích và cấu hình phù hợp với yêu cầu của công trình.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, thông tin minh bạch và hỗ trợ khách hàng xác định đầy đủ các thành phần cần thiết trước khi lắp đặt.

Câu hỏi thường gặp (FAQ)

Hộp âm sàn Legrand 54015 có kèm ổ cắm điện không?

Không. Legrand 54015 là phần hộp Pop-up 3 mô-đun chưa lắp ổ cắm hoặc thiết bị kết nối. Người mua cần chọn thêm thiết bị Mosaic hoặc Arteor phù hợp với nhu cầu sử dụng.

Sản phẩm có kèm hộp đế âm sàn không?

Không. Hộp đế dành cho sàn bê tông hoặc bộ kit dành cho sàn nâng là phụ kiện riêng. Cần xác định loại sàn trước khi chọn phụ kiện lắp đặt.

Legrand 54015 có thể lắp trên sàn nâng không?

Có. Khi lắp trên sàn nâng, sản phẩm phải sử dụng bộ kit chuyên dụng dành cho hộp Pop-up 3 mô-đun. Tài liệu Legrand quy định bộ kit này là thành phần cần thiết để cố định và hoàn thiện hệ thống an toàn.

Hộp 54015 tương thích với dòng thiết bị nào?

Sản phẩm được thiết kế để lắp các thiết bị dạng mô-đun thuộc dòng Legrand Mosaic hoặc Arteor. Cần kiểm tra số mô-đun của từng ổ cắm hoặc cổng kết nối để bảo đảm tổng dung lượng không vượt quá 3 mô-đun.

Legrand 54015 khác Legrand 54010 ở điểm nào?

Cả hai đều là hộp Pop-up 3 mô-đun, nhưng khác nhau về lớp hoàn thiện. Mã 54015 có bề mặt đồng xước, trong khi mã 54010 là phiên bản nhôm mờ.

Hộp có thể lắp đồng thời ổ điện và ổ mạng không?

Có thể khi lựa chọn được tổ hợp thiết bị Mosaic hoặc Arteor có tổng dung lượng phù hợp và sử dụng cấu hình lắp đặt được Legrand cho phép. Theo tài liệu kỹ thuật, giải pháp nguồn điện kết hợp dữ liệu hoặc tín hiệu phù hợp hơn với hệ thống sàn nâng.

Cơ cấu khóa của hộp hoạt động như thế nào?

Hộp sử dụng cơ chế nhấn và trượt để mở, kết hợp cơ cấu mở mềm giúp cụm thiết bị nâng lên từ từ. Thiết kế này góp phần hạn chế hộp bị bật mở do vô tình giẫm lên khu vực nút khóa.

Sản phẩm phù hợp với môi trường ẩm ướt ngoài trời không?

Không nên sử dụng như hộp ngoài trời hoặc tại khu vực thường xuyên ẩm ướt. Datasheet của Legrand hướng dẫn sản phẩm lắp trên sàn được vệ sinh theo phương pháp khô; mặt ngoài chỉ nên lau bằng khăn ẩm và phải tránh để nước tiếp xúc với các phần mang điện.
