Hộp âm sàn 6 (2x3) mô-đun (chưa gồm đế và thiết bị) Legrand 54022

Hộp âm sàn 6 (2x3) mô-đun Legrand 54022 – giới thiệu & nguồn gốc thương hiệu

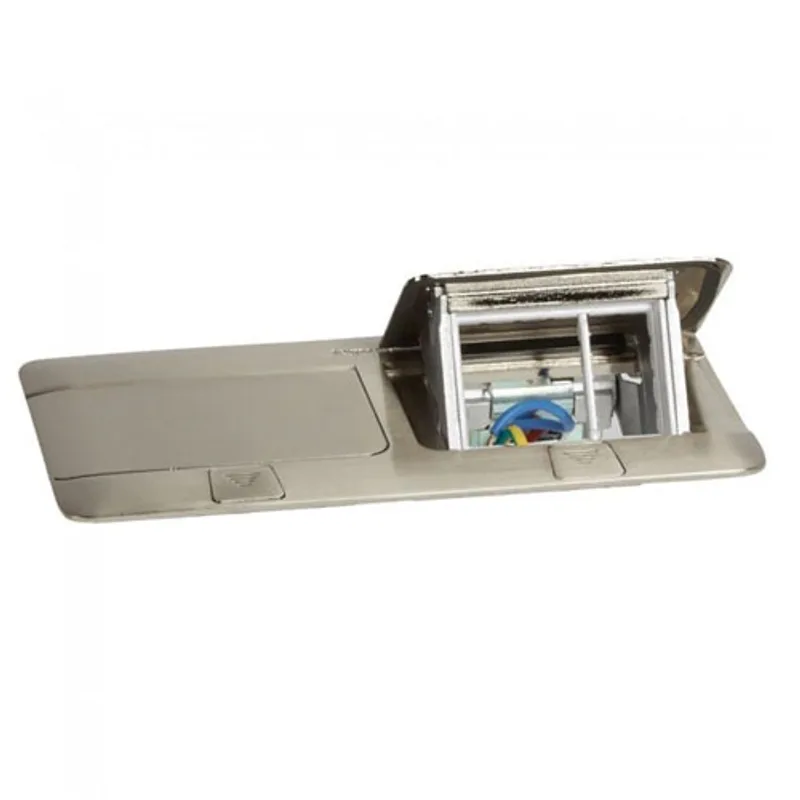

Hộp âm sàn 6 (2x3) mô-đun Legrand 54022 là hộp kết nối dạng pop-up gồm hai ngăn, mỗi ngăn bố trí 3 mô-đun. Sản phẩm giúp đưa các điểm cấp điện, mạng dữ liệu và kết nối âm thanh – hình ảnh đến gần vị trí sử dụng, đồng thời có thể đóng gọn xuống mặt sàn khi không cần dùng.

Model 54022 có bề mặt hoàn thiện inox xước, phù hợp với không gian yêu cầu tính thẩm mỹ như văn phòng, phòng họp, quầy giao dịch, khu làm việc mở và công trình thương mại. Đây là bộ hộp chờ để trang bị thiết bị; sản phẩm chưa bao gồm cơ cấu ổ cắm, đế lắp cho sàn bê tông hoặc bộ phụ kiện cố định trên sàn nâng.

Legrand là thương hiệu có nguồn gốc từ Pháp, hoạt động trong lĩnh vực hạ tầng điện và hạ tầng số cho công trình. Các giải pháp của hãng được phát triển cho nhiều loại hình công trình dân dụng, thương mại, trung tâm dữ liệu và công nghiệp, với định hướng kết hợp tính an toàn, khả năng lắp đặt linh hoạt và thiết kế đồng bộ.

Ưu điểm và tính năng nổi bật của Legrand 54022

• Thiết kế pop-up 6 mô-đun giúp bố trí ổ cắm và cổng kết nối ngay tại mặt sàn, hạn chế dây dẫn phải kéo từ tường hoặc chạy ngang qua lối đi.
• Cấu trúc hai ngăn 3 mô-đun tạo điều kiện phân chia các nhóm chức năng, chẳng hạn nguồn điện ở một bên và mạng dữ liệu hoặc tín hiệu nghe nhìn ở bên còn lại.
• Bề mặt inox xước mang lại diện mạo hiện đại, dễ phối hợp với sàn gỗ, thảm, đá hoặc các vật liệu hoàn thiện thường dùng trong công trình thương mại.
• Hộp tương thích với các cơ cấu thiết bị thuộc hệ Legrand Mosaic hoặc Arteor, giúp người thiết kế lựa chọn ổ cắm điện, ổ mạng và các cổng tín hiệu theo nhu cầu thực tế.
• Cơ cấu đóng mở có khóa ở cả vị trí đóng và vị trí mở, giúp hạn chế việc nắp hộp tự dịch chuyển trong quá trình sử dụng.
• Có thể lắp trên sàn nâng hoặc sàn bê tông khi sử dụng đúng bộ phụ kiện tương ứng, thuận tiện cho cả công trình xây mới và phương án tổ chức lại không gian làm việc.

Đặc tính kỹ thuật tham khảo

Các thông tin dưới đây áp dụng cho dòng hộp pop-up Legrand và đúng cấu hình 6 mô-đun 2x3 của mã 54022. Thiết bị điện lắp bên trong cần được lựa chọn riêng theo yêu cầu của từng công trình.

Hạng mục	Thông tin
Mã sản phẩm	0 540 22 / 54022
Loại sản phẩm	Hộp kết nối sàn dạng pop-up, chờ lắp thiết bị
Số ngăn	2 ngăn
Sức chứa	6 mô-đun, bố trí 2 x 3 mô-đun
Hoàn thiện bề mặt	Inox xước
Thiết bị tương thích	Cơ cấu Legrand Mosaic hoặc Arteor
Kích thước bề mặt	120 x 230 mm
Kích thước khoét sàn nâng	108 ± 1 x 218 ± 1 mm
Phụ kiện cho sàn nâng	Bộ phụ kiện lắp đặt 0 540 07
Đế dùng cho sàn bê tông	Đế âm 0 540 02
Cấp bảo vệ khi mở	IP30
Cấp bảo vệ khi đóng	IP40
Khả năng chịu va đập	IK07
Tải trọng thẳng đứng	1500 N khi mở; 3000 N khi đóng
Tiêu chuẩn tham chiếu	NFC 61-314; EN 60670-1; EN 60670-23
Điều kiện lắp đặt	Sàn sử dụng phương pháp vệ sinh khô; hệ thống phải được nối đất

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của hộp âm sàn Legrand 54022

Hộp âm sàn Legrand 54022 tạo một điểm đấu nối tập trung ngay tại vị trí người dùng làm việc. Sau khi được lắp thêm bộ đế, khung hỗ trợ và cơ cấu phù hợp, hộp có thể tích hợp ổ cắm cấp nguồn cùng các cổng mạng hoặc tín hiệu trong cùng một cụm gọn gàng.

Hai khoang thiết bị cho phép đơn vị thiết kế chủ động cấu hình theo nhu cầu. Một phương án tham khảo của Legrand cho hộp 2x3 mô-đun là kết hợp ổ cắm điện, mặt che, ổ mạng RJ45 và cổng tín hiệu hình ảnh; cấu hình thực tế phụ thuộc vào cơ cấu Mosaic hoặc Arteor được lựa chọn.

Nguyên lý đóng mở

Khi đóng, nắp hộp nằm gọn trên bề mặt sàn và được khóa bằng cơ cấu an toàn. Để mở, người dùng nhấn nút nhằm nhả khóa, sau đó kéo nút để phần chứa thiết bị nâng lên. Khi đạt vị trí mở, cơ cấu tự khóa lại để giữ hộp ổn định trong quá trình cắm và sử dụng thiết bị.

Muốn đóng hộp, người dùng tiếp tục nhấn và kéo nút để nhả khóa, sau đó hạ cụm thiết bị xuống. Cơ chế này giúp hộp ổ cắm âm sàn pop-up vừa dễ tiếp cận khi cần kết nối, vừa giữ được bề mặt không gian gọn gàng sau khi sử dụng.

Phương án lắp đặt

Với sàn nâng, hộp cần được lắp cùng bộ phụ kiện mã 0 540 07; việc sử dụng bộ kit này là yêu cầu bắt buộc để cố định và cách điện đúng cấu hình. Phương án sàn nâng có thể triển khai đường nguồn, mạng dữ liệu và tín hiệu nghe nhìn, đồng thời cần bảo đảm bán kính uốn thích hợp cho cáp dữ liệu.

Với sàn bê tông, sản phẩm cần kết hợp đế âm mã 0 540 02 trước khi hoàn thiện sàn. Theo hướng dẫn kỹ thuật của hãng, cấu hình sàn bê tông được sử dụng cho chức năng cấp nguồn; các ổ cắm dữ liệu không được khuyến nghị lắp trong cấu hình này.

Ứng dụng tiêu biểu

• Bố trí nguồn điện và kết nối mạng tại bàn họp đặt giữa phòng.
• Cấp nguồn cho cụm bàn làm việc trong văn phòng mở.
• Lắp đặt tại quầy giao dịch, khu tiếp khách hoặc bàn tư vấn.
• Tổ chức điểm kết nối cho phòng đào tạo, khu trình chiếu và không gian hội nghị.
• Ứng dụng tại showroom, cửa hàng và công trình thương mại cần hạn chế dây dẫn nổi trên sàn.

Cam kết và nơi mua hộp âm sàn Legrand 54022

Khi lựa chọn Legrand 54022 chính hãng, khách hàng cần kiểm tra đúng mã hàng, bề mặt inox xước, cấu hình 6 mô-đun 2x3 và các phụ kiện lắp đặt đi kèm theo loại sàn. Do sản phẩm chưa gồm đế và cơ cấu thiết bị, việc xác định trước số lượng ổ điện, ổ mạng và cổng tín hiệu sẽ giúp lập cấu hình đầy đủ, tránh thiếu phụ kiện khi thi công.

Quý khách có nhu cầu mua hộp âm sàn Legrand 54022, nhận báo giá hoặc tư vấn lựa chọn đế âm, bộ kit sàn nâng và cơ cấu Mosaic hoặc Arteor phù hợp, hãy đặt hàng chính hãng tại thietbicodien. Sản phẩm được tư vấn theo đúng model và nhu cầu sử dụng thực tế của công trình.

Câu hỏi thường gặp (FAQ)

Legrand 54022 có sẵn ổ cắm điện bên trong không?

Không. Model 54022 là hộp pop-up chờ lắp thiết bị, chưa bao gồm ổ cắm điện, ổ mạng hoặc các cơ cấu tín hiệu. Người mua cần lựa chọn thêm thiết bị Mosaic hoặc Arteor phù hợp.

Hộp Legrand 54022 có bao nhiêu mô-đun?

Sản phẩm có tổng cộng 6 mô-đun, được chia thành hai ngăn, mỗi ngăn chứa 3 mô-đun. Cách bố trí này thường được gọi là cấu hình 2x3 mô-đun.

Legrand 54022 có lắp được trên sàn nâng không?

Có. Khi lắp trên sàn nâng, hộp phải kết hợp với bộ phụ kiện mã 0 540 07. Kích thước khoét sàn tham khảo cho cấu hình 6 mô-đun là 108 ± 1 x 218 ± 1 mm.

Hộp âm sàn 54022 có dùng được cho sàn bê tông không?

Có. Đối với sàn bê tông, cần sử dụng đế âm mã 0 540 02 và lắp đế trước khi đổ hoặc hoàn thiện lớp sàn. Phương án này được dùng cho các cơ cấu cấp nguồn; không sử dụng ổ dữ liệu trong cấu hình sàn bê tông theo hướng dẫn của hãng.

Legrand 54022 tương thích với loại thiết bị nào?

Hộp tương thích với các cơ cấu thuộc dòng Legrand Mosaic và Arteor. Cấu hình có thể bao gồm ổ cắm điện, ổ mạng RJ45, mặt che hoặc cổng âm thanh – hình ảnh tùy theo loại sàn và yêu cầu thiết kế.

Hộp có thể chống nước không?

Hộp đạt cấp bảo vệ IP30 khi mở và IP40 khi đóng. Sản phẩm được chỉ định lắp trên sàn sử dụng phương pháp vệ sinh khô, không phải hộp chống nước dành cho khu vực thường xuyên ẩm ướt hoặc bị phun nước trực tiếp.

Có bắt buộc nối đất cho hộp Legrand 54022 không?

Có. Hệ thống phải được nối đất theo hướng dẫn kỹ thuật của Legrand, đặc biệt khi lắp các cơ cấu cấp nguồn. Việc đấu nối nên do kỹ thuật viên điện có chuyên môn thực hiện và phải tuân thủ quy định an toàn điện của công trình.

Kích thước bề mặt của hộp Legrand 54022 là bao nhiêu?

Kích thước bề mặt của cấu hình 2x3 mô-đun là 120 x 230 mm. Khi chuẩn bị vị trí lắp, cần phân biệt kích thước bề mặt hộp với kích thước khoét sàn và kích thước của đế âm hoặc bộ kit đi kèm.
